单头开口扳手工业级五金工具结构

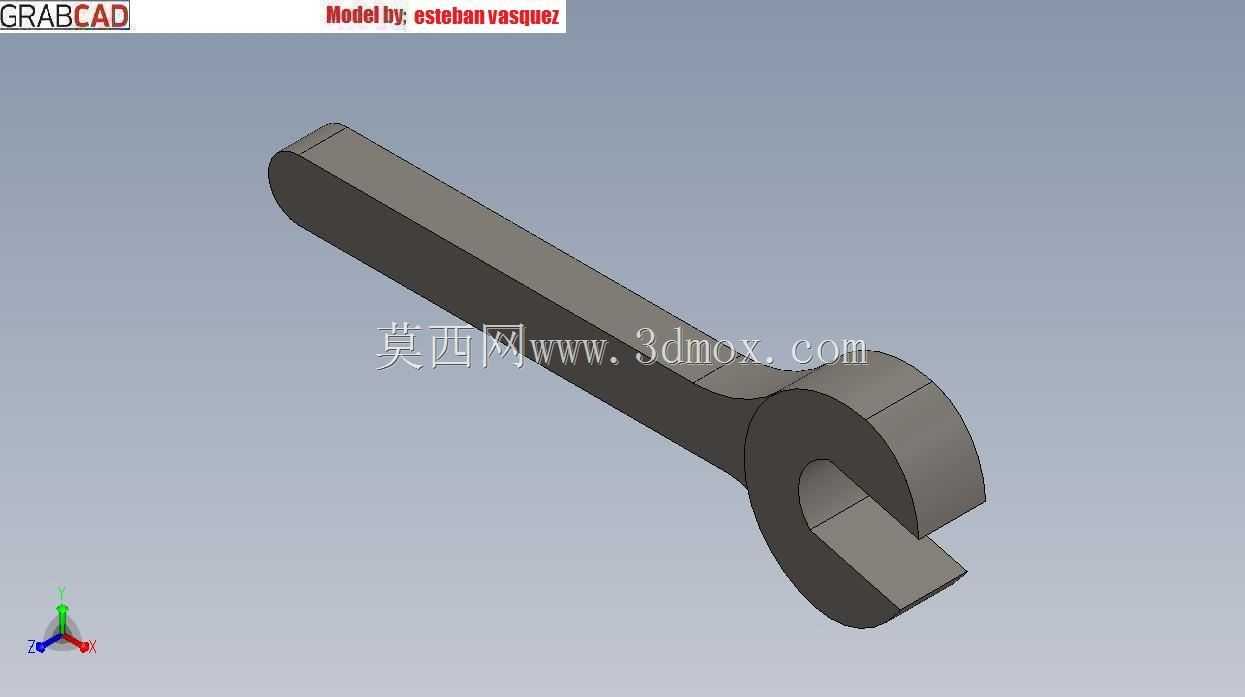

　　在设备运维、产线装配、机械维修的各类现场场景里，手动拆装紧固件的作业始终占据不小的作业比例，这类作业不需要复杂的动力源接入，对作业空间的适配性要求更高，单头开口扳手正是这类场景下的基础作业工具。从结构设计来看，这款扳手采用长直柄搭配单开口工作端的布局，手柄部分做了等截面的长条形设计，截面为带圆角的矩形，既保证了握持施力时的接触面积，避免应力集中导致的手柄断裂风险，又能在传递扭矩时提供足够的结构刚度，不会因为施力过大出现明显的形变影响作业精度。开口端的开口尺寸与对应规格的螺栓、螺母头部对边尺寸做了公差适配，开口处的两个受力面做了平行度管控，确保与紧固件头部贴合时受力均匀，不会因为接触面积过小出现棱角打滑、磨损紧固件头部的问题，

　　开口根部的圆弧过渡设计，能分散施力时的应力集中，避免长期大扭矩使用下开口端出现开裂失效。从实际使用的边界来看，这款扳手的手柄长度经过扭矩匹配设计，对应规格下的手柄长度可以让操作人员施加常规手部力量时，就能达到紧固件所需的拧紧力矩，不需要额外加接延长杆，避免过载导致的扳手断裂或者紧固件滑牙。开口端的厚度做了薄化处理，能够适配一些空间局促、紧固件周边间隙较小的作业位置，比如设备内部机架的连接螺栓、工装夹具的锁紧螺母位置，不需要过大的操作空间就能完成拆装作业。在设计建模过程中，这类扳手的结构需要重点管控几个核心参数：首先是开口的对边尺寸公差，需要符合对应紧固件的国标公差要求，间隙过大容易打滑，间隙过小则无法顺利卡入紧固件头部；

　　其次是手柄与开口端的过渡区域的圆角设计，这个区域是应力集中的高发位置，圆角半径过小会导致应力峰值过高，反复施力后容易出现疲劳断裂；另外手柄的表面轮廓需要做圆角钝化处理，避免握持时割手，提升长时间作业的握持舒适度。从应用场景覆盖来说，这类单头开口扳手既可以用于生产车间的设备日常维保，比如设备紧固件的定期复紧、易损件更换时的拆装作业，也可以用于装配线的手动预紧工位，在自动化拧紧设备作业前，先手动将紧固件带到位，避免自动拧紧时出现螺纹错牙的问题，还可以用于户外维修、应急抢修等没有动力工具接入的场景，依靠纯手动操作就能完成紧固件的拆装作业。不同于活动扳手需要调节开口尺寸，这款固定开口的扳手不存在调节机构的间隙问题，施力时的刚性更好，

　　拧紧精度更稳定，也不会出现调节螺杆卡死、滑牙导致的工具失效问题，结构可靠性更高，适合作为常备工具放置在设备运维工具箱、班组工具柜中，作为基础拆装工具使用。建模过程中对开口端的受力面做了平面度管控，确保两个受力面的平行度误差控制在合理范围内，卡入紧固件头部后不会出现偏载，避免局部受力过大导致的紧固件棱角磨损，同时手柄的长度方向做了直线度管控，保证施力时力的传递方向与紧固件轴线垂直，减少附加弯矩对螺栓的损伤，也能降低操作人员施力时的滑脱风险。整体结构没有多余的复杂设计，所有的结构特征都围绕手动拆装紧固件的实际作业需求设计，没有冗余的装饰性结构，完全以功能实现、结构可靠、使用便捷为核心设计目标，符合工业级手动工具的设计逻辑。
