工业电子控制模块精细三维建模设计

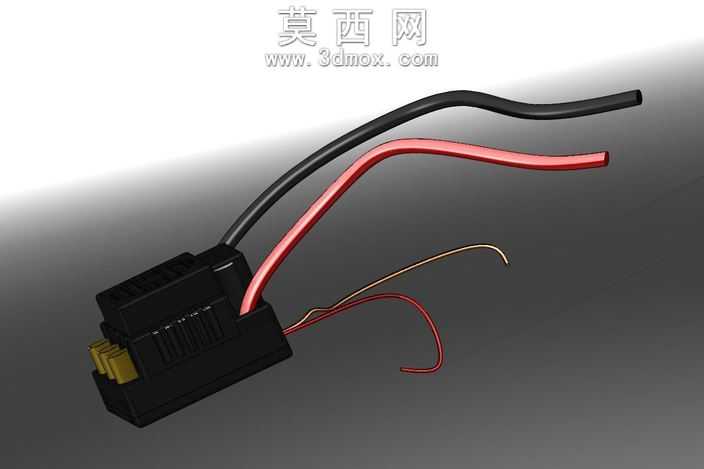

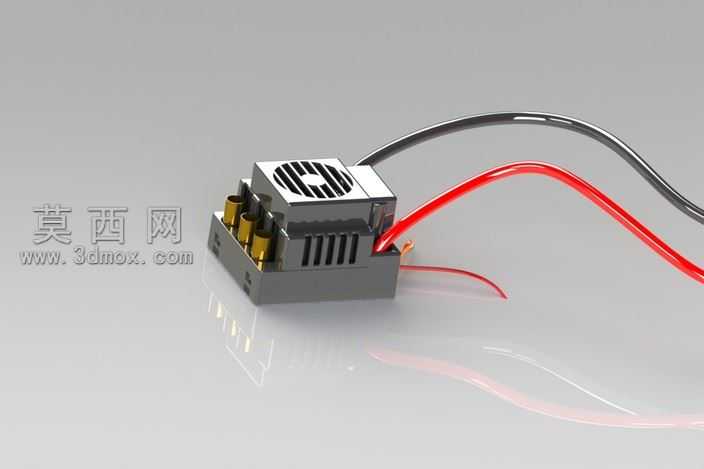

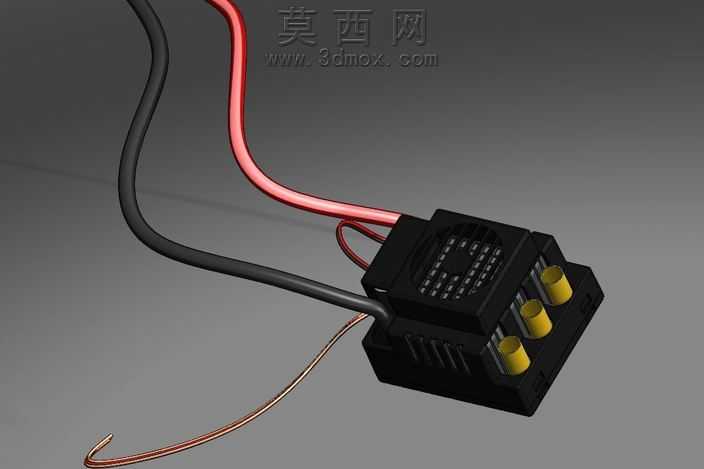

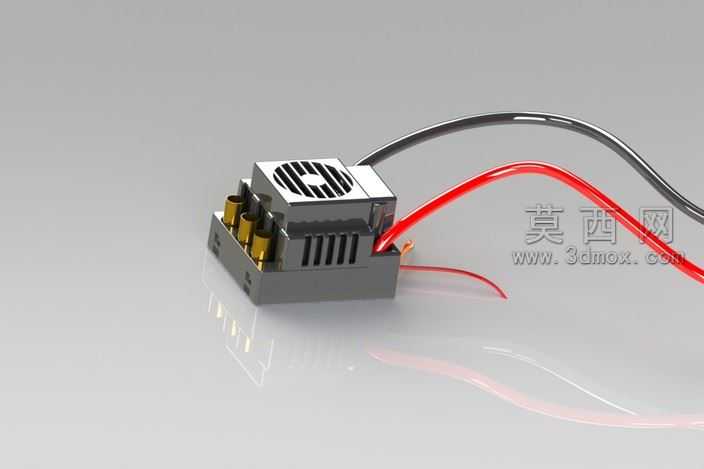

本作品为工业场景使用的电子控制模块三维建模成果，建模过程中严格遵循工业电气元件的实际尺寸比例，先通过草图绘制勾勒出模块的整体外轮廓，确定主体基座、上部散热舱、侧边接线端口的相对位置与尺寸边界，再通过拉伸、切除等基础建模命令逐步搭建各部分实体结构。主体基座部分做了边角倒角处理，还原实际工业元件的防磕碰设计，基座表面预留的安装定位孔位严格按照行业通用安装标准排布，保证模型可直接对接实际装配场景的尺寸校验需求。上部散热舱区域，建模时单独拆分出格栅散热结构，通过线性阵列命令生成均匀排布的通风栅格，栅格的间距、厚度都参考同类型实体元件的散热设计参数，既保证视觉上的还原度，也能体现结构设计的合理性。侧边的接线端口采用黄铜材质的视觉表现，建模时还原了端口的金属接插结构，端口旁的卡位凸起也做了精细刻画，匹配实际接线时的卡扣固定逻辑。外接的红黑两根连接线采用扫掠命令生成，通过调整路径曲线的弧度还原线材自然弯折的状态，线材表面做了轻微的光泽质感处理，区分红色正极线、黑色负极线的不同视觉属性。渲染阶段采用柔和的影棚布光方案，主光源从侧上方打亮模块主体，凸显散热格栅的立体层次与金属端口的质感，辅助光源补亮底部暗部，避免基座底部出现死黑区域，背景选用浅灰色渐变底色，让视觉焦点完全集中在控制模块本身。材质编辑上，主体基座采用哑光阻燃工程塑料材质，调整粗糙度参数还原塑料表面的细微颗粒质感，散热舱部分做了轻微的磨砂金属质感区分，接线端口赋予黄铜金属材质，调整反射参数体现金属接插件的光泽特性，线材部分分别赋予红、黑两色的软质塑胶材质，适当降低反射率模拟线材外皮的哑光质感。整体设计过程中兼顾了外观还原度与结构合理性，每一处细节都对应实际工业元件的功能设计，既可以作为工控场景的装配演示素材，也可用于电气类教学内容的可视化展示，模型的各部件均做了独立分组，方便后续进行拆解动画制作、结构修改调整等二次创作。
