弯臂式法兰连接固定支架结构设计

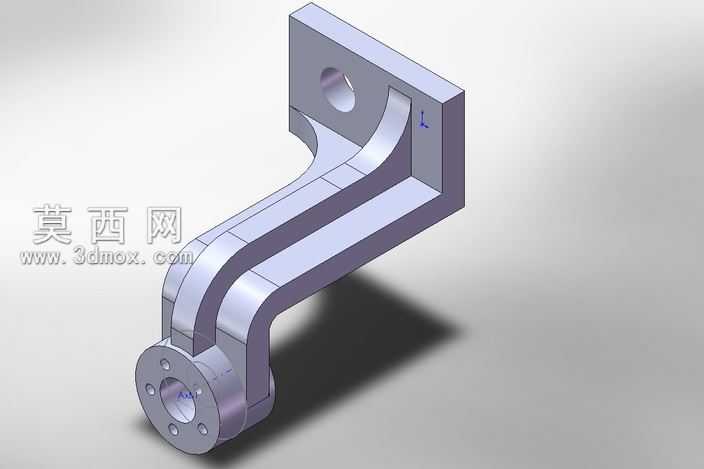

该作品为弯臂式法兰连接固定支架，采用三维参数化建模方式完成整体结构构建，建模过程中先以基准面定位确定支架的安装基准与法兰端的空间位置关系，通过草图绘制勾勒出L型安装板、弧形过渡弯臂以及端部法兰盘的轮廓线条，再运用拉伸、凸台、切除等特征命令逐步生成实体结构。安装板部分设置有沉头安装孔，用于支架整体与安装基面的紧固连接，孔位位置经过尺寸校核，保证安装时的对位精度与连接强度；弯臂部分采用等截面弧形过渡设计，既规避了直角结构的应力集中问题，又通过流线型的结构走向优化了载荷传递路径，建模时对弯臂与安装板、弯臂与法兰盘的衔接处做了圆角过渡处理，进一步降低结构应力集中系数，提升构件的抗疲劳性能。端部法兰盘为圆形结构，沿圆周均匀分布多个螺栓通孔，用于与外接部件实现周向定位与刚性连接，法兰盘端面与弯臂轴线保持垂直公差，保证连接后外接部件的位置精度。材质设定上选用常用的结构钢材质，渲染时赋予金属哑光质感，通过光影效果清晰呈现各部分的结构轮廓与衔接关系，整体结构兼顾了安装便捷性、连接可靠性与力学性能，可作为机械系统中的支撑连接构件使用，建模过程中所有尺寸均经过标准化校验，符合通用机械构件的设计规范，能够直接用于后续的工程分析、装配模拟以及生产加工参考。
