薄型五金件连续冲压成型模具结构

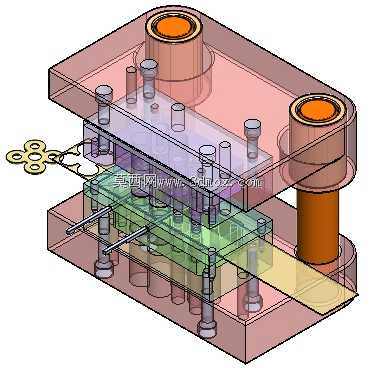

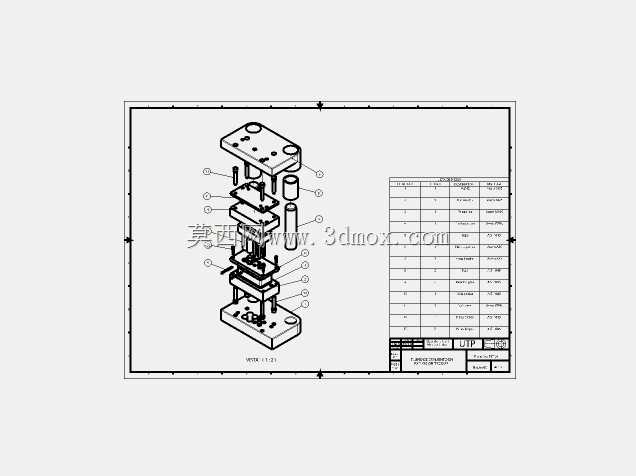

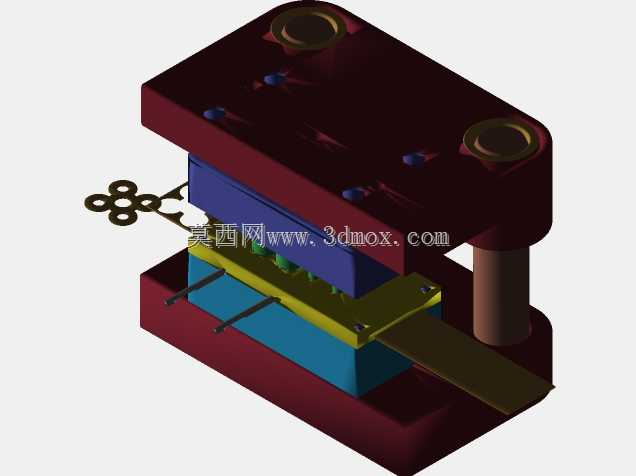

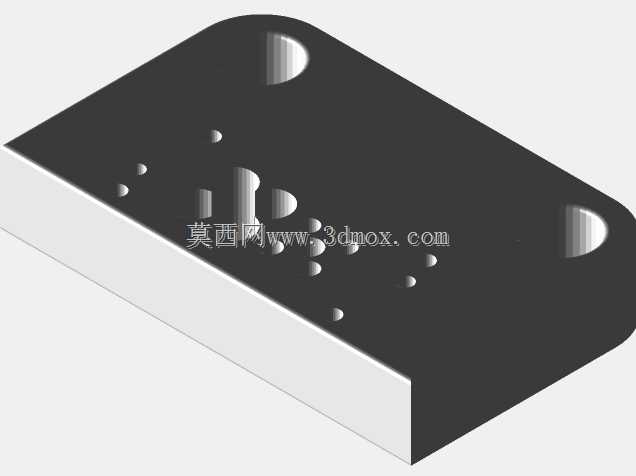

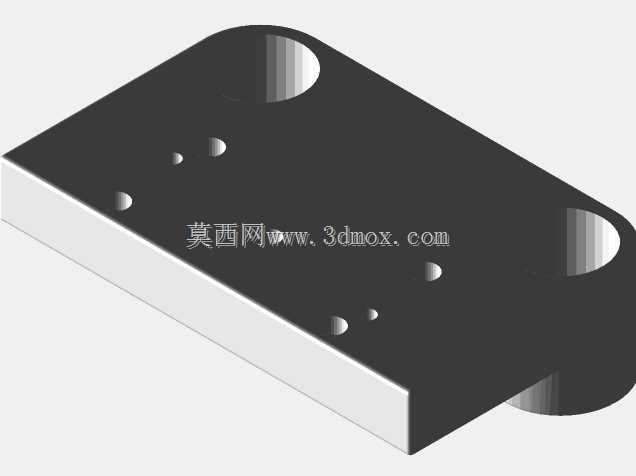

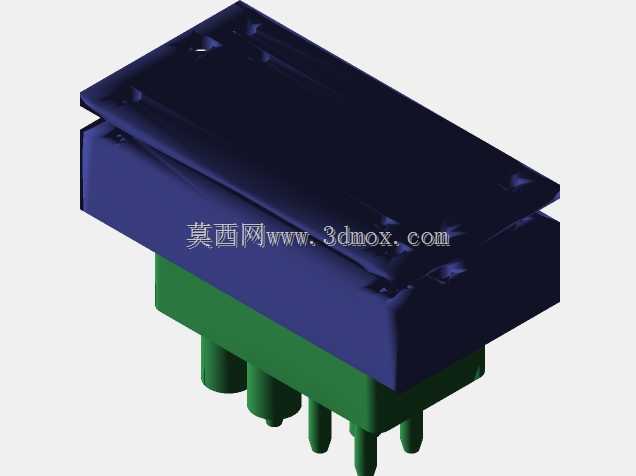

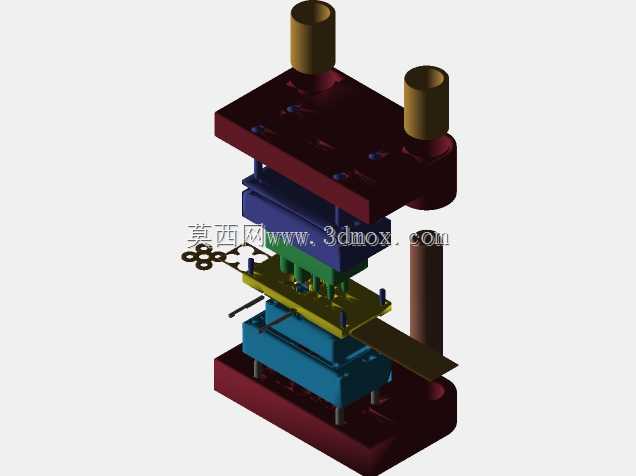

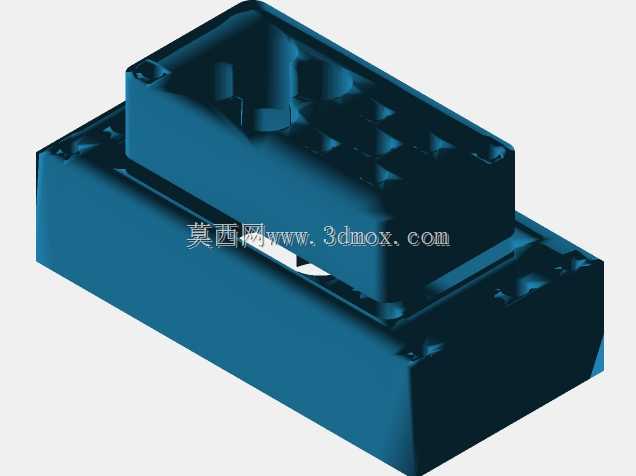

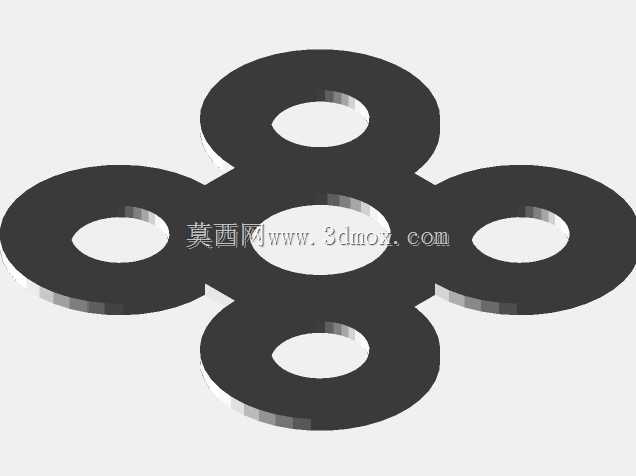

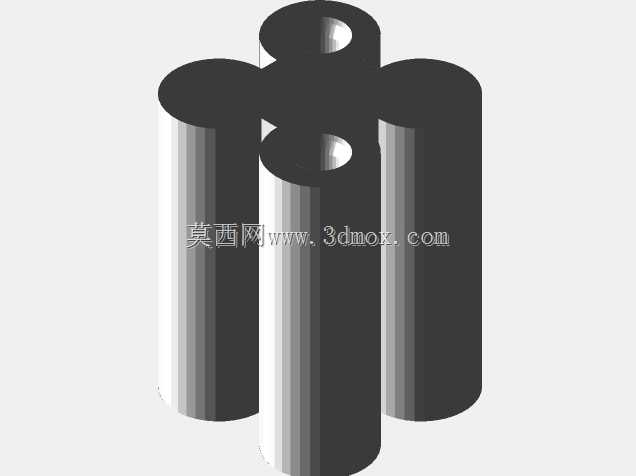

　　这套冲压成型结构主要面向小尺寸薄料五金件的批量冲制场景，常见于电子接插件、小型五金弹片、家电内部金属连接片的生产环节，适配普通开式可倾压力机的安装接口，可直接完成条料的多工位连续送进、冲裁、成型、落料全工序，无需多台设备分序加工，能有效降低小五金件生产的工序周转成本。从结构分层来看，整套模架采用标准后侧导柱模架作为基础承载，上下模座选用45号钢调质处理，保证长期冲压过程中的刚性与抗变形能力，导柱导套配合间隙控制在0.008-0.012mm之间，确保上下模合模时的对位精度，避免冲裁间隙不均导致的毛刺过大、啃模等问题。

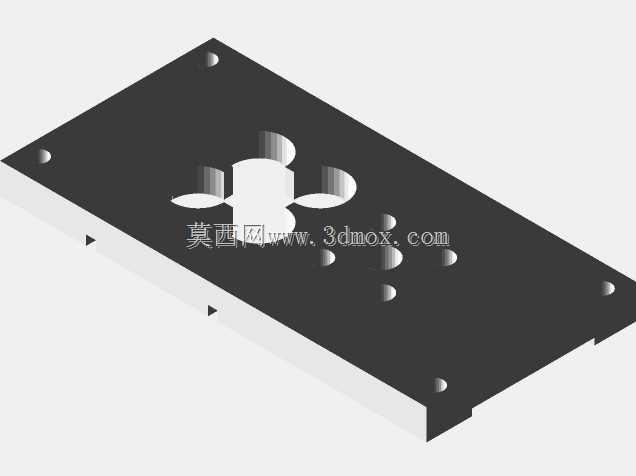

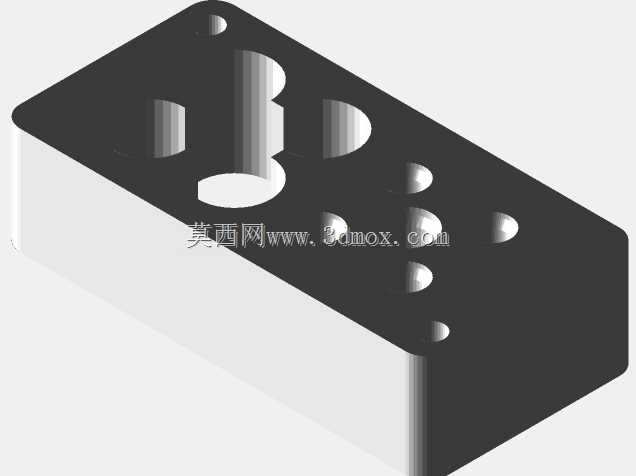

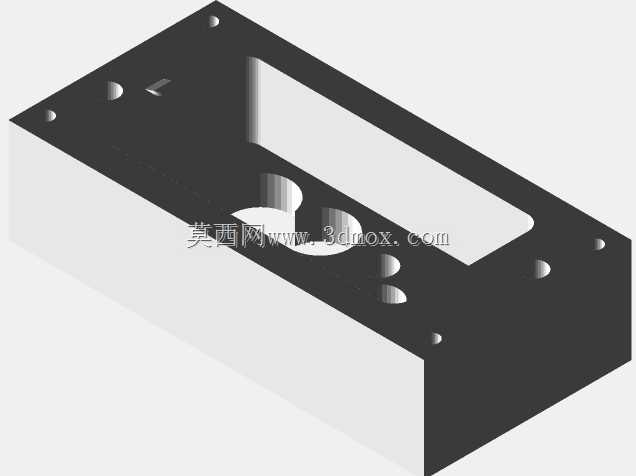

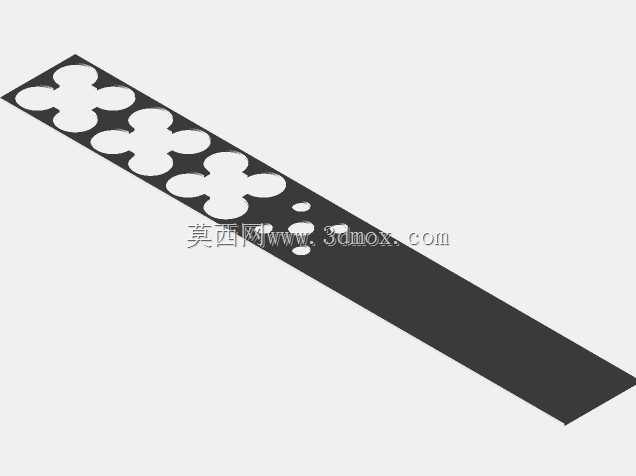

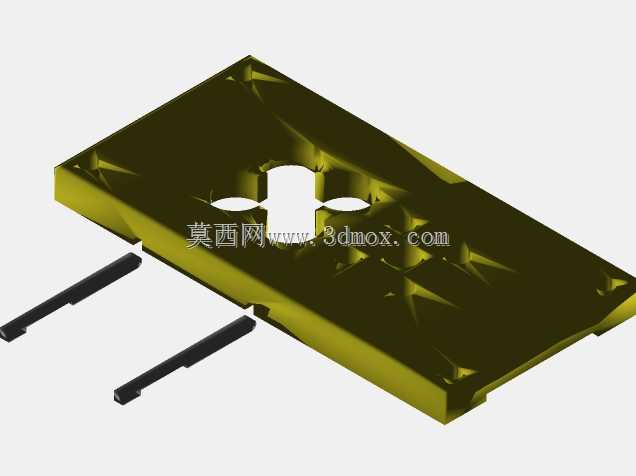

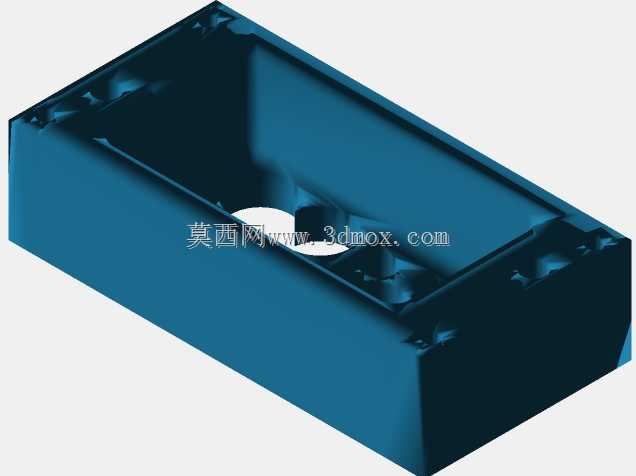

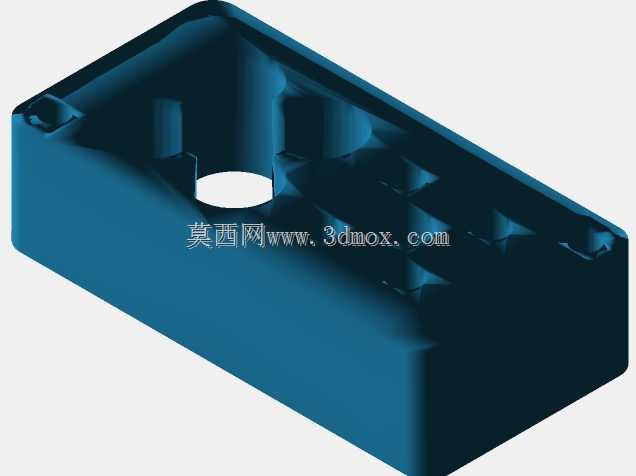

　　上模部分依次排布了冲裁凸模、成型凸模、卸料板组件，卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，可在冲压完成后及时箍住凸模退出条料，防止条料随凸模上行带料；凸模与上模座的固定采用台阶式挂台固定，配合小直径防转销钉限制周向转动，针对细小冲头额外加装了护套结构，避免小直径凸模在频繁冲裁过程中出现断裂、歪斜的问题。下模部分对应设置了凹模镶块、定位挡料销、浮顶销、落料孔结构，凹模采用镶拼式结构，将易磨损的冲裁刃口部分单独制作成镶块，通过螺钉和销钉固定在下模座的凹模固定板上，后续刃口磨损后可单独拆卸研磨或更换，无需更换整个凹模，大幅降低模具维护成本；浮顶销均匀分布在送料路径两侧，冲压完成后将条料顶起至略高于凹模刃口的高度，配合自动送料机构可实现顺畅的步距送进，挡料销用于初始送料时的步距定位，配合导正销在成型工位对条料上的工艺孔进行精定位，保证每个工位的冲压位置度误差控制在0.02mm以内。

　　整套模具的闭合高度适配160吨及以下普通机械压力机的安装参数，上下模座的安装槽、压板台尺寸符合行业通用模架安装标准，无需对压力机工作台进行额外改造即可装夹使用；条料送进方向设置在模具前侧，操作人员可从正面观察送料状态，也可适配滚轮送料机、伺服送料机等自动化送料装置，实现无人化连续生产。设计过程中针对薄料冲裁的特性，将冲裁间隙设置为料厚的5%-6%，保证冲裁断面的光亮带占比超过80%，减少后续去毛刺工序的工作量；成型工位的凸凹模间隙根据成型深度做了渐变调整，避免成型过程中材料出现拉裂、起皱的问题，同时在成型块上设置了排气槽，防止成型时型腔内的空气无法排出导致制件表面出现凹痕、成型不饱满的缺陷。

　　模具的卸料板与凸模之间采用小间隙滑配，配合精度达到H6/h5，既可以对凸模起到导向保护作用，又能在卸料时均匀压住条料，防止薄料在卸料过程中出现翘曲变形；上下模座的对应位置设置了限位柱，合模时限位柱接触后即可达到设计闭合高度，避免压力机行程调整过深导致的模具损坏，同时也方便模具存放时保持刃口处于非接触状态，防止长期存放导致刃口压伤。从实际生产适配性来看，这套结构可适配0.1-0.8mm厚度的冷轧钢带、铜带、铝带等常用五金冲压材料，通过更换对应工位的凸凹模镶块，即可快速调整制件的成型尺寸，适配同系列不同规格小五金件的生产需求，适合中小批量多品种的五金加工车间使用，模具整体结构紧凑，各部件的拆装空间预留充足，日常维护时无需完全拆解整副模具即可完成刃口检查、弹簧更换等常规操作。
