压缩负载单元格精密机械结构设计

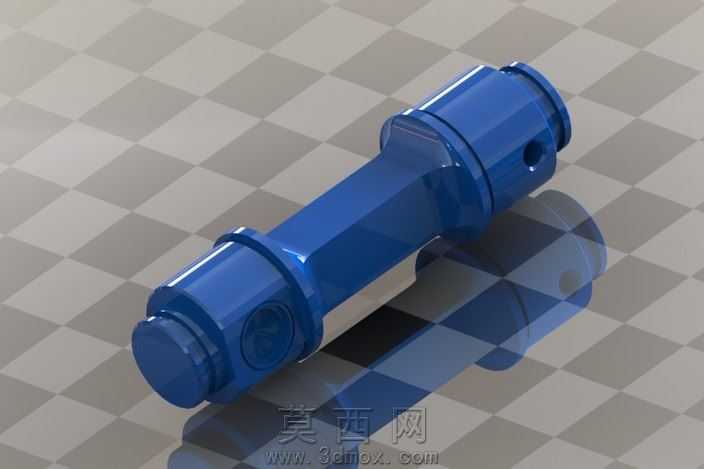

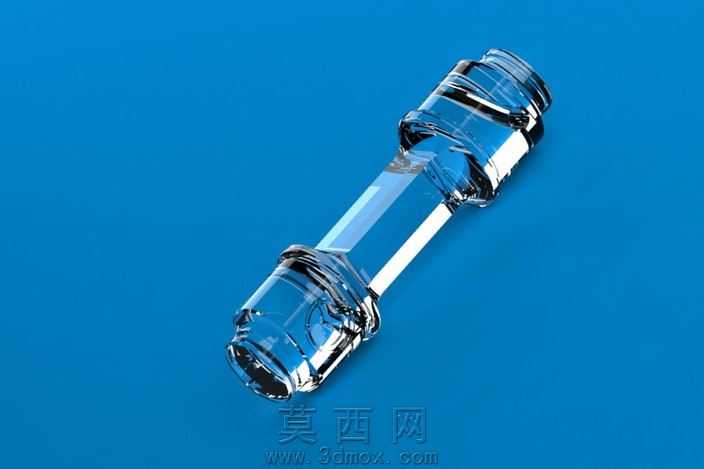

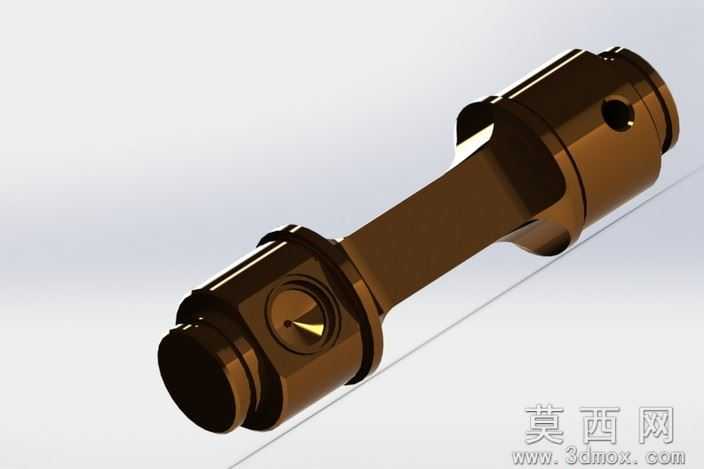

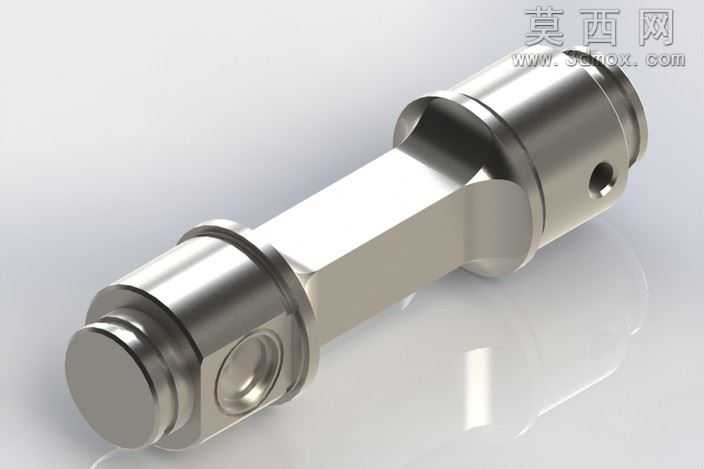

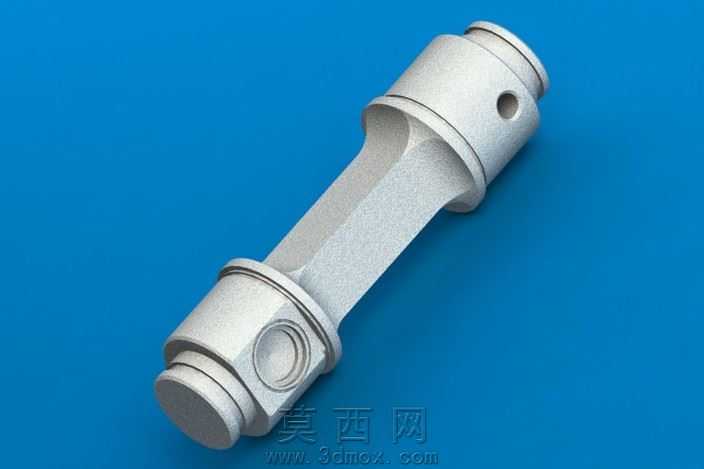

本作品为压缩负载单元格的三维建模设计，整体采用一体化的刚性结构设计思路，在建模阶段优先保障结构的力学传导合理性，通过三维参数化建模方式完成各特征的精准绘制。建模过程中首先完成主体杆身的基准特征搭建，两端的连接端头采用同轴度约束的回转体特征构建，确保两端安装位的轴线完全重合，避免受力时出现偏载问题。杆身与端头的过渡位置采用圆弧过渡特征，有效降低应力集中系数，提升构件的抗疲劳性能。端头位置预留的径向安装孔采用精确的位置约束，保证装配时的定位精度，孔口位置做倒角处理，既方便装配时的导向，也能去除加工毛刺。渲染阶段采用金属不锈钢材质，调整材质的粗糙度与金属度参数，还原金属构件的真实质感，通过环境光遮蔽效果凸显结构的转折与曲面细节，让各部分的结构层次清晰可辨。材质设置上区分了加工面与非加工面的质感差异，回转加工的外圆面呈现细腻的金属光泽，端面与孔位的加工纹理也做了对应表现。结构设计上充分考虑压缩工况下的受力路径，载荷从一端端头传入，经过中间杆身均匀传导至另一端，杆身的截面尺寸经过力学核算，在满足强度要求的前提下尽可能控制整体重量，实现轻量化与结构强度的平衡。两端的连接结构设计适配标准的安装接口，可直接与对应的测力或加载设备配合使用，端头的台阶特征用于装配时的轴向定位，确保安装后不会出现轴向窜动。建模过程中所有特征均保留参数化关联，后续可根据实际使用需求调整杆身长度、端头直径、安装孔尺寸等参数，快速衍生出不同规格的同系列产品模型。渲染输出的效果图清晰展现了零件的整体外观与细节特征，可用于产品展示、装配说明以及技术交流场景，模型的结构精度满足后续工程图导出、装配仿真以及有限元受力分析的使用要求。
