RFID射频识别读卡模块结构设计

　　在非接触式身份识别、物品溯源、门禁通行、产线物料管控这类场景里，RFID读卡模块是整套识别系统的前端核心感知部件，本次完成结构设计的RC522架构RFID读卡模块，完全贴合嵌入式集成场景的实际安装需求做了全细节还原。做这类板载功能模块的结构设计，最先要锚定的是PCB板的安装边界，整个模块采用双层FR-4板材作为基底，板体边缘做了4处对称的金属化安装孔，孔位间距匹配通用面包板、传感扩展板的标准孔距，不管是用铜柱螺接固定在设备壳体内腔，还是直接插装在标准排针座上，都不会出现孔位错位、干涉的问题，板体整体厚度控制在1.6mm，和常规消费级、工业级板卡的通用厚度保持一致，不会出现插装时排针高度不匹配、外壳合模缝隙超差的情况。

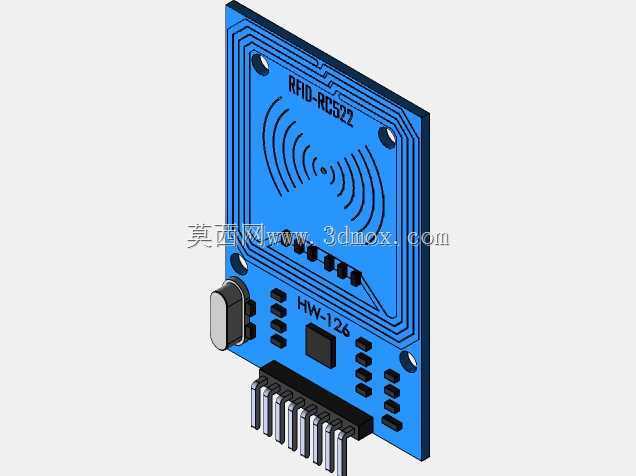

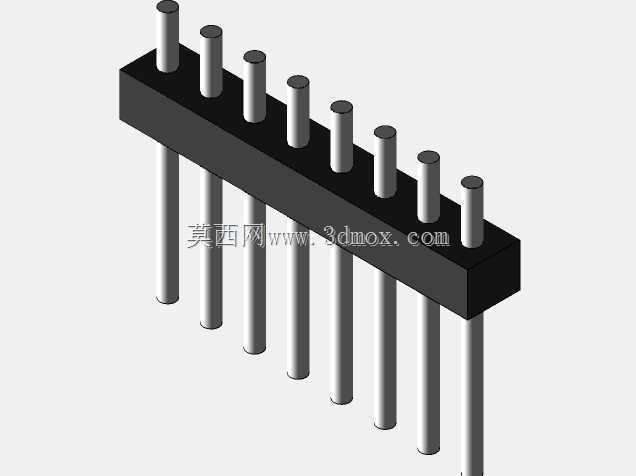

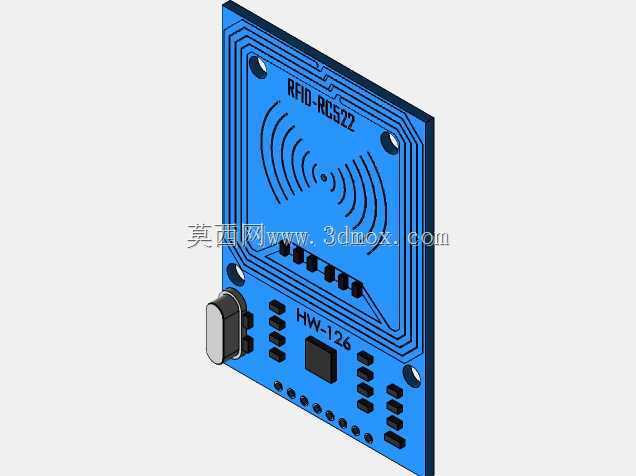

　　模块正面的射频天线区域做了完整的覆铜轮廓还原，天线走线按照阻抗匹配要求做了等宽布线的结构示意，板载的状态指示灯、信号匹配电容、复位按键都按照实际贴片元件的尺寸做了1:1建模，侧边的射频接口座保留了完整的卡扣结构，方便外接延长天线时的插拔固定，底部的单排直插排针按照2.54mm标准间距排布，每根针脚的长度、粗细都和实际量产元件一致，插装时不会出现针脚歪斜、对位困难的问题。从实际使用的角度出发，这类模块常被集成在门禁读卡器、自助借还书机、产线RFID扫码工位、智能储物柜锁控系统里，所以结构设计时特意考虑了周边的电磁避让空间，板上高频元件的排布位置和天线区域保持了足够的安全距离，避免金属元件遮挡天线辐射面导致读卡距离衰减。

　　建模过程中没有简化板上的丝印标识，包括天线区域的辐射纹路标识、板号丝印、接口定义丝印都做了对应还原，方便结构工程师在做整机装配时快速核对元件位置，避免和周边的结构筋位、其他板卡元件发生硬干涉。模块侧面的USB供电接口做了完整的金属外壳和胶芯结构还原，接口突出板体的高度控制在标准尺寸范围内，装配外壳时不需要额外给接口做避让沉台，直接对齐外壳开孔就能完成装配。考虑到部分工业场景下模块会被安装在金属壳体内部，建模时特意标注了天线区域的净空范围，提示结构设计时不要在该区域覆盖金属件，避免射频信号被屏蔽。

　　整个模块的所有元件高度都做了公差匹配，最高的元件是侧边的接口座，整体最高点距离PCB板面的高度不超过8mm，给外壳设计预留了足够的壁厚空间，不管是做超薄的门禁面板还是集成在紧凑的嵌入式设备里，都不会出现元件顶壳的问题。排针部分的建模特意保留了焊盘的结构细节，在做整机热仿真或者结构强度校核时，可以直接提取焊盘位置做应力分析，避免设备在震动环境下出现焊盘脱落、针脚虚接的问题。板体四个角做了0.5mm的圆角处理，避免装配时尖角刮伤导线或者操作人员，安装孔周围做了露铜环绕处理的结构示意，对应实际生产中的接地焊盘设计，方便安装时通过铜柱接外壳地，提升模块的抗干扰能力。
