1602字符型液晶显示模块结构设计

　　在工业控制终端、小型嵌入式设备、教学实验平台的人机交互链路里，字符型液晶显示模块是承担基础信息输出的核心器件，16×2规格的液晶屏更是这类场景里应用覆盖面极广的选型，从简易温控器的参数显示、小型PLC的状态提示，到学生电子设计竞赛的作品交互、老旧工控设备的状态反馈面板，都能见到这类模块的身影。

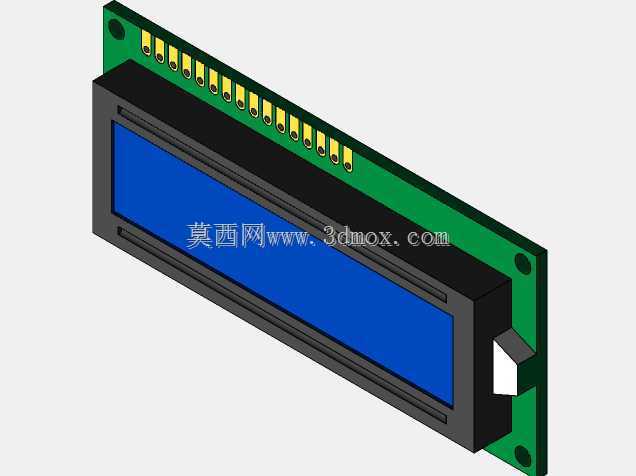

　　做这个结构设计的时候，最先要锚定的是行业通用的安装边界，毕竟这类模块已经形成了事实上的通用安装规范，不能随意改动安装孔位、接口排针的位置，否则会导致现有终端设备的面板开模、PCB接口无法适配。整个模块分为显示主体和背部驱动PCB两部分，显示区域的蓝底白字对比度适配多数工业场景的室内光照条件，不会因为车间普通照明出现反光看不清字符的问题，屏幕正面的黑色塑料边框做了微小的倒角处理，既可以在嵌入面板安装时遮挡面板开孔的微小加工误差，也能避免安装时尖锐边角划伤操作人员。

　　背部的绿色PCB板沿显示模块的长边延伸，单侧排布16个直插排针，排针间距严格采用标准2.54mm间距，适配市面上绝大多数的直插底座、杜邦线连接需求，PCB板上预留的两个圆形安装孔分别位于板体的上下对角位置，孔位周边做了露铜处理，安装时可以通过铜柱直接和设备主控板固定，既保证连接强度，也能避免模块在设备震动场景下出现排针松脱、屏幕移位的问题。

　　从功能结构来看，屏幕和背部PCB的连接采用导电胶条压合的方式，这种结构不需要额外焊接排线，装配工序简单，同时在长期使用后如果出现接触不良的问题，只需要拆开边框重新压紧胶条就能修复，比热压排线的结构维护成本更低。屏幕侧边预留的对比度调节电位器安装位，在这个结构里做了避让处理，不管是把电位器焊在PCB正面还是背面，都不会和屏幕本体、安装结构产生干涉，设备组装时可以根据整机的安装方向选择电位器的焊接位置，方便调试人员从设备外壳的预留孔伸手调节屏幕对比度。

　　设计过程中特意核对了模块的整体厚度，从PCB背面到屏幕正面的总厚度控制在常规嵌入式面板的安装容差范围内，不管是嵌入塑料外壳还是金属机柜面板，都不需要额外增加转接板，屏幕正面的边框突出量刚好和面板表面齐平，不会积灰也不会因为突出过多被意外磕碰损坏。排针的伸出长度也做了考量，既保证插在主控板排座上有足够的接触深度，也不会因为伸出过长导致模块背部和主控板上的 tall 元件产生干涉，在空间紧凑的小型手持设备里也能顺利安装。

　　考虑到这类模块经常被用在教学实验场景，结构上没有做过多的异形设计，所有的棱边都做了微小的圆角处理，学生在插拔调试的时候不会被PCB的毛边划伤，PCB板的边缘也预留了足够的铺边距离，焊接排针的时候不容易出现焊盘脱落的问题。另外，屏幕和PCB的固定采用上下两个塑料卡扣配合两颗小螺丝的方式，相比全卡扣结构固定更牢靠，在设备运输过程中不会因为颠簸出现屏幕和PCB错位导致的显示缺划问题，相比全螺丝结构装配效率更高，适合批量生产的组装需求。

　　在实际选型适配的时候，这个结构的尺寸可以直接匹配市面上绝大多数16×2液晶屏的通用外壳开孔，不需要重新修改设备面板的模具，对于旧设备的屏幕替换也非常友好，只需要拆下旧模块，对准排针插好、拧上固定螺丝就能完成更换，不需要额外做结构调整。模块整体的重量控制得很轻，即使是在薄塑料外壳的手持设备上使用，也不会因为屏幕重量导致外壳局部变形，长期使用的结构稳定性足够。
