老式钟表齿轮切齿打顶工装结构

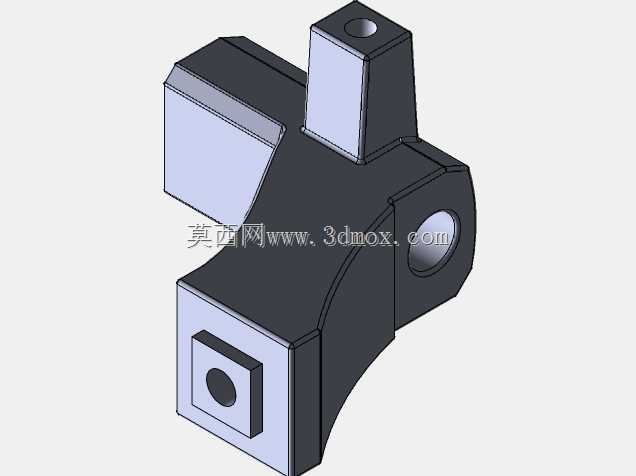

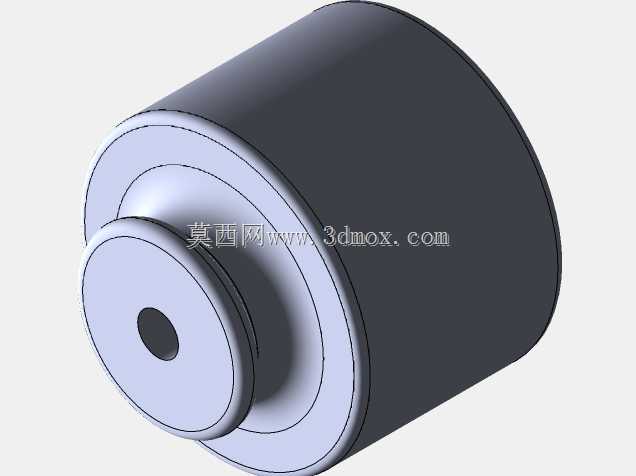

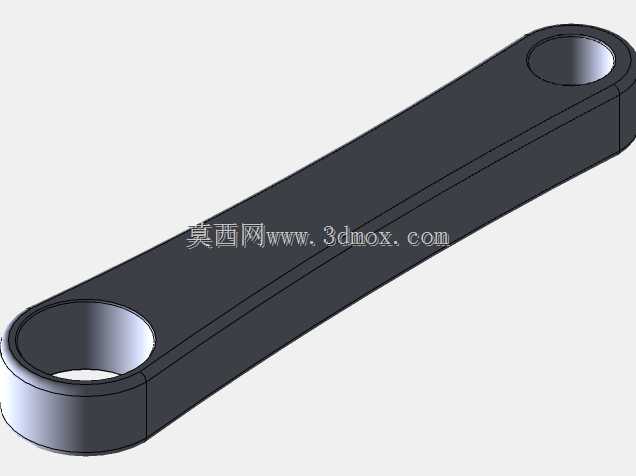

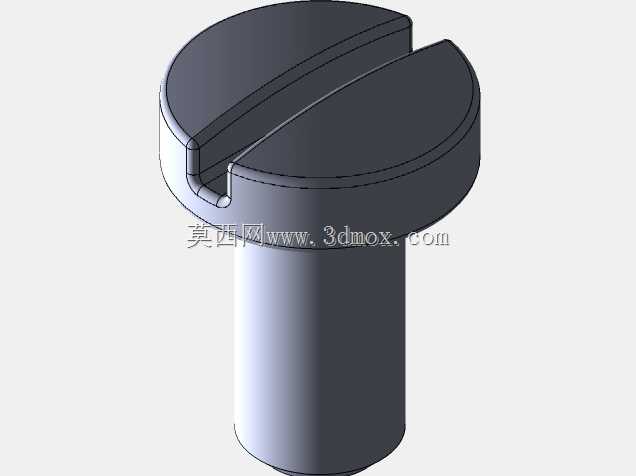

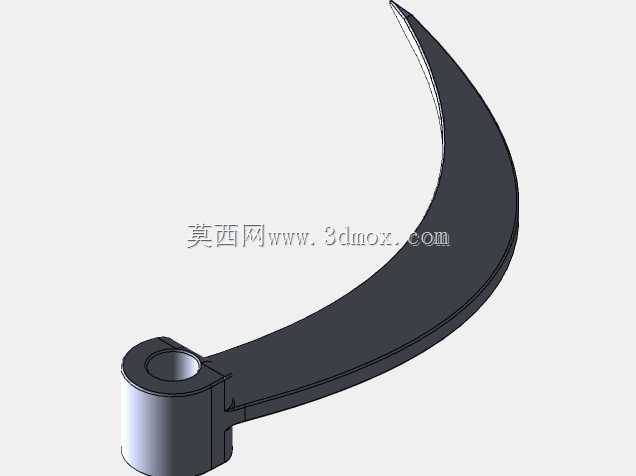

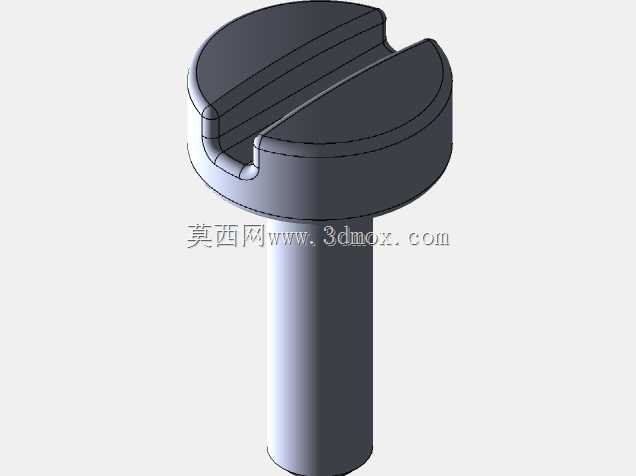

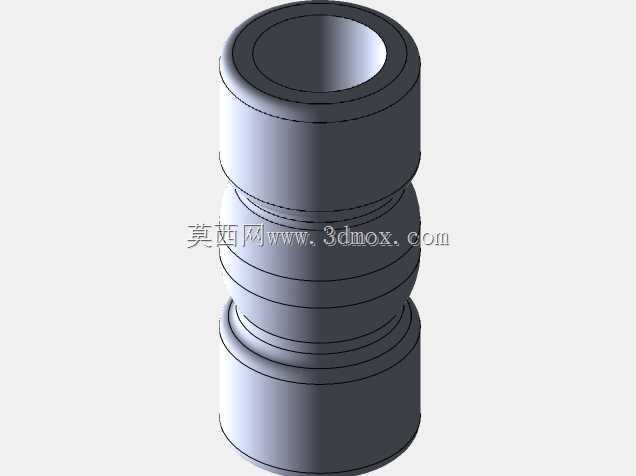

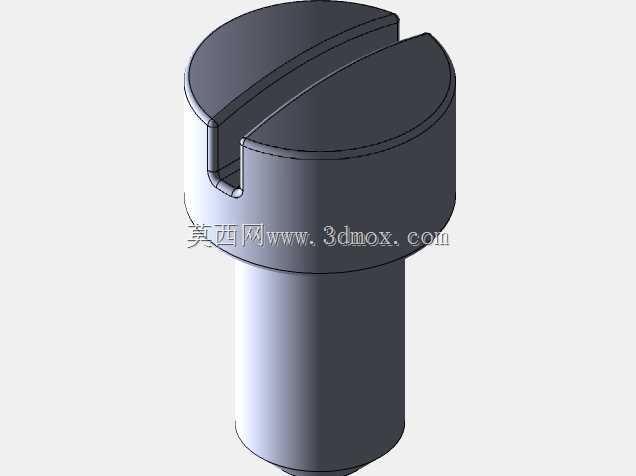

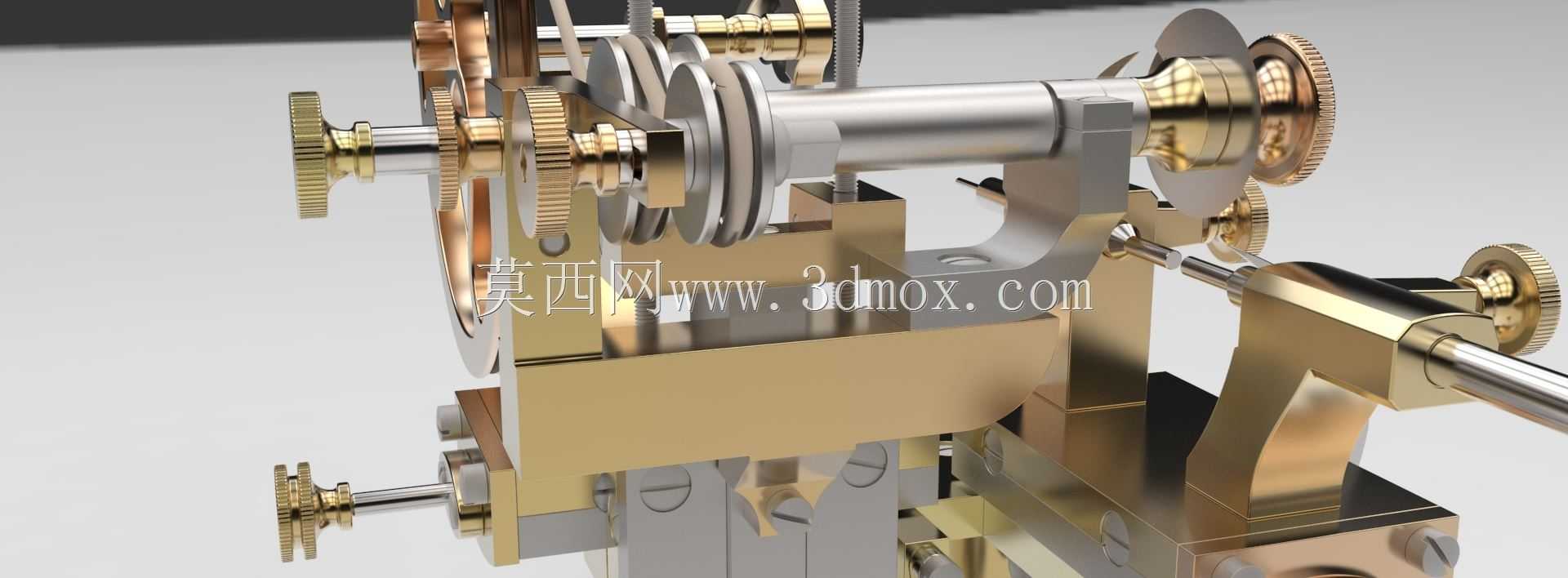

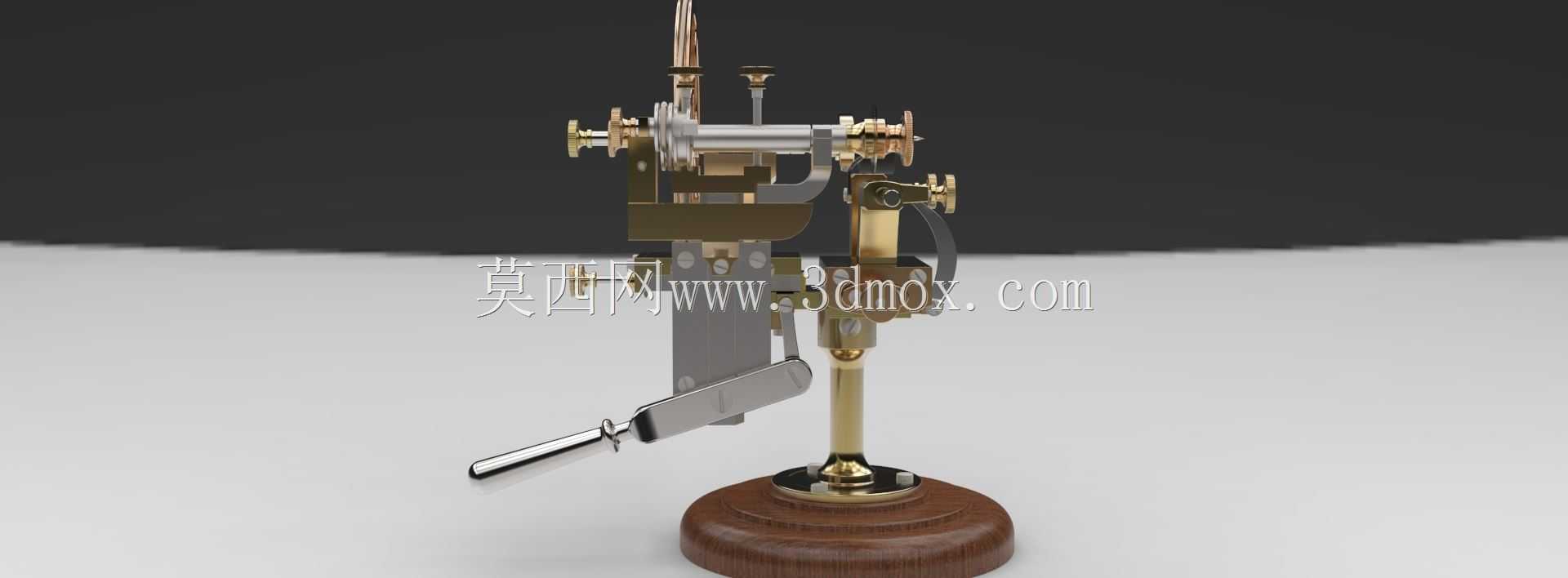

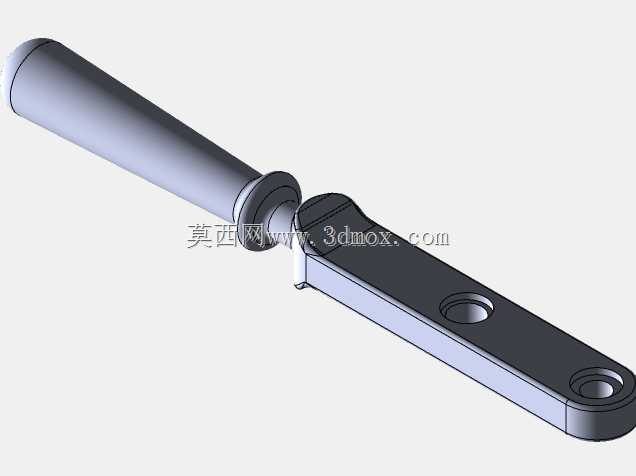

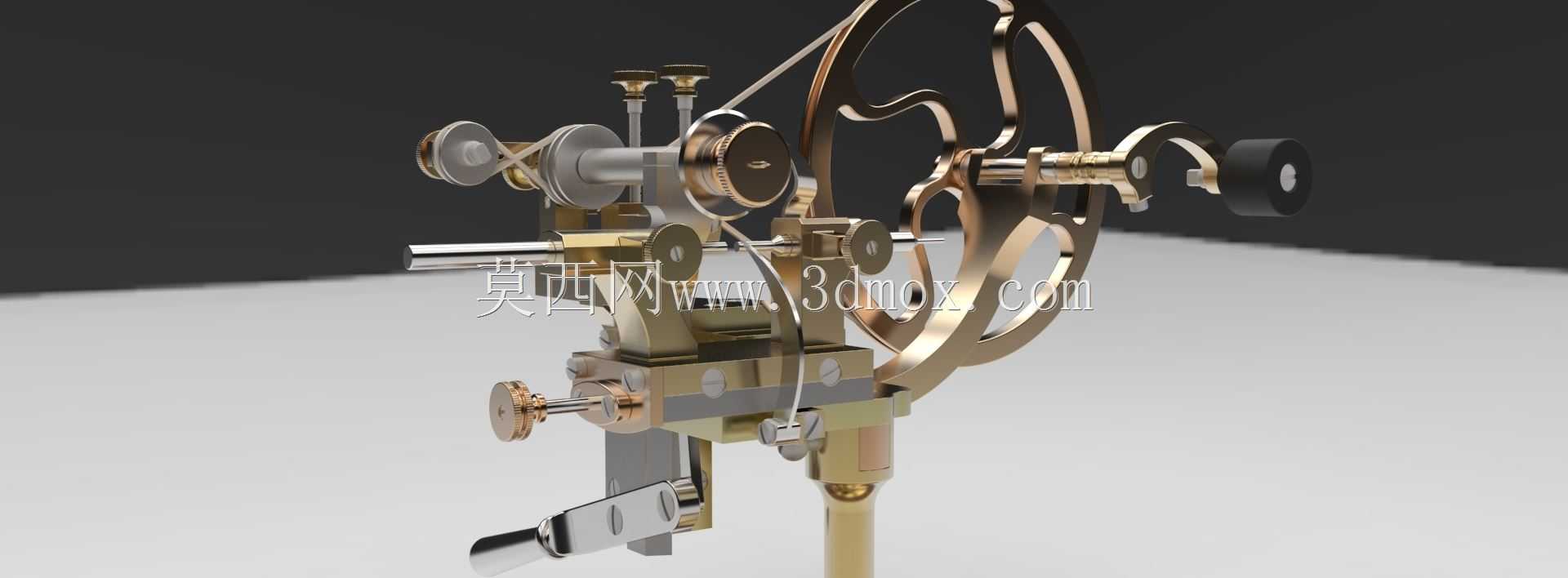

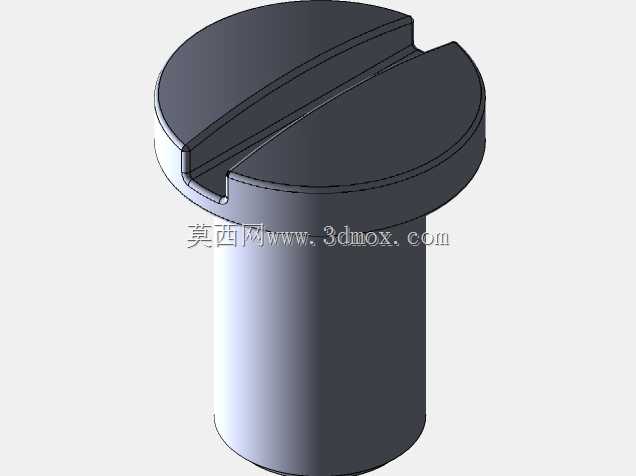

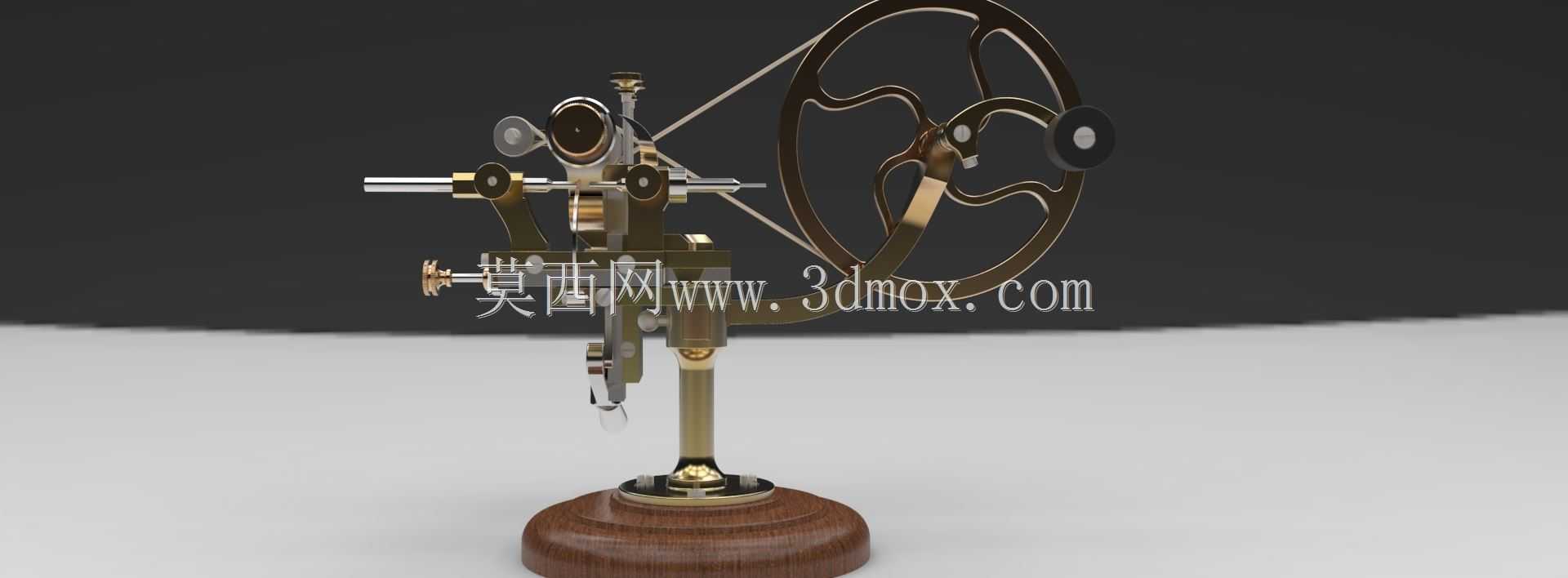

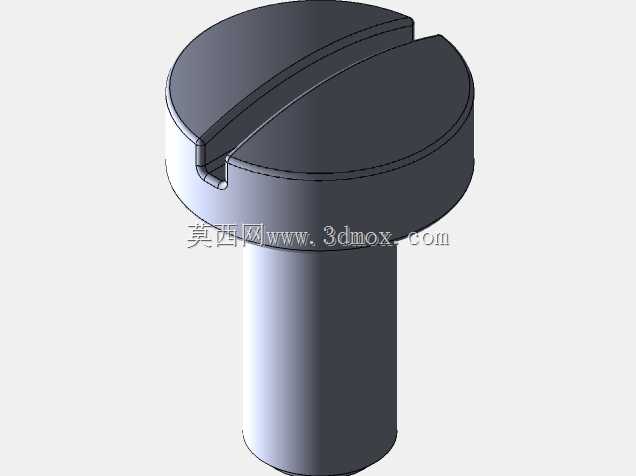

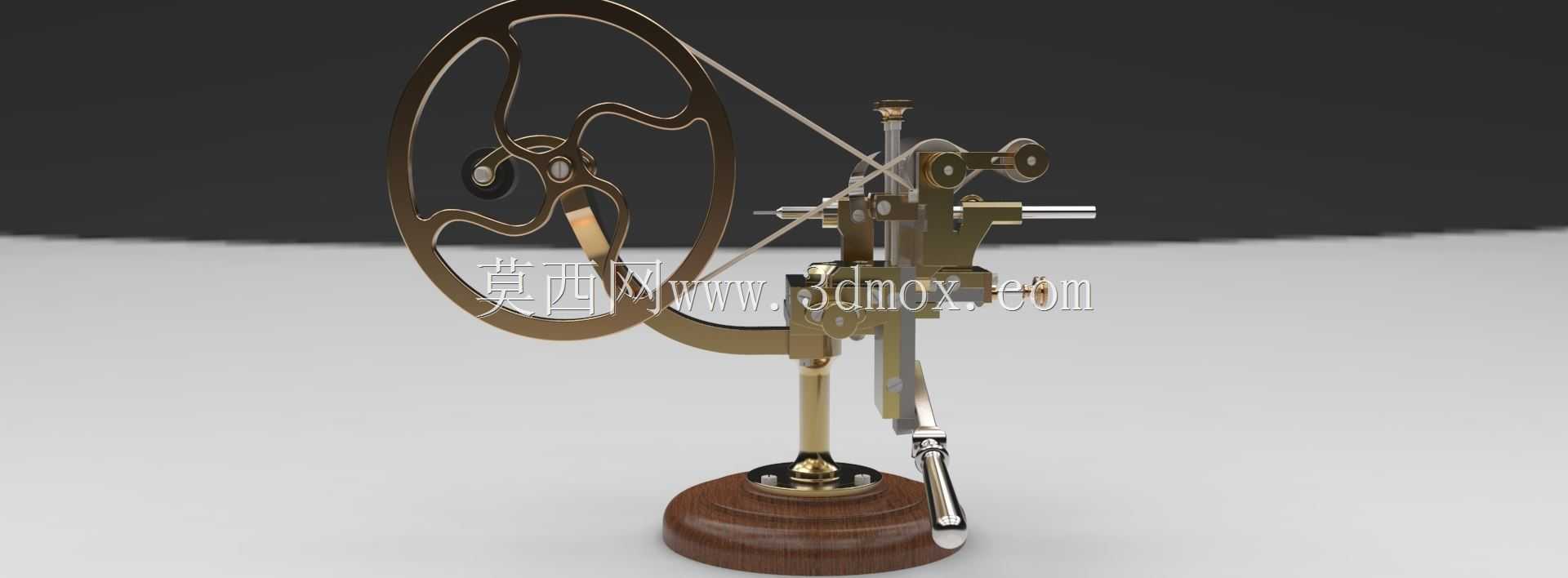

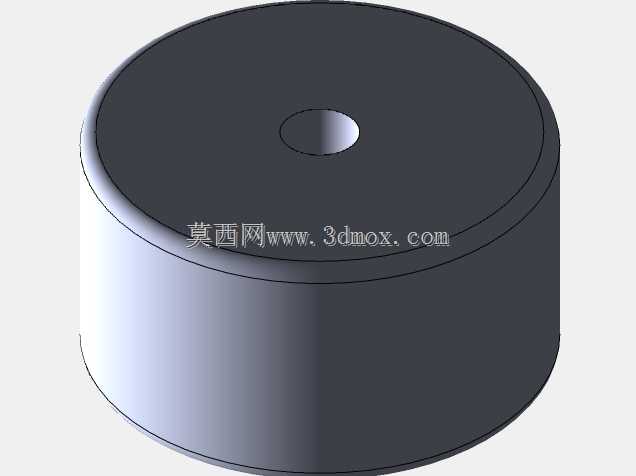

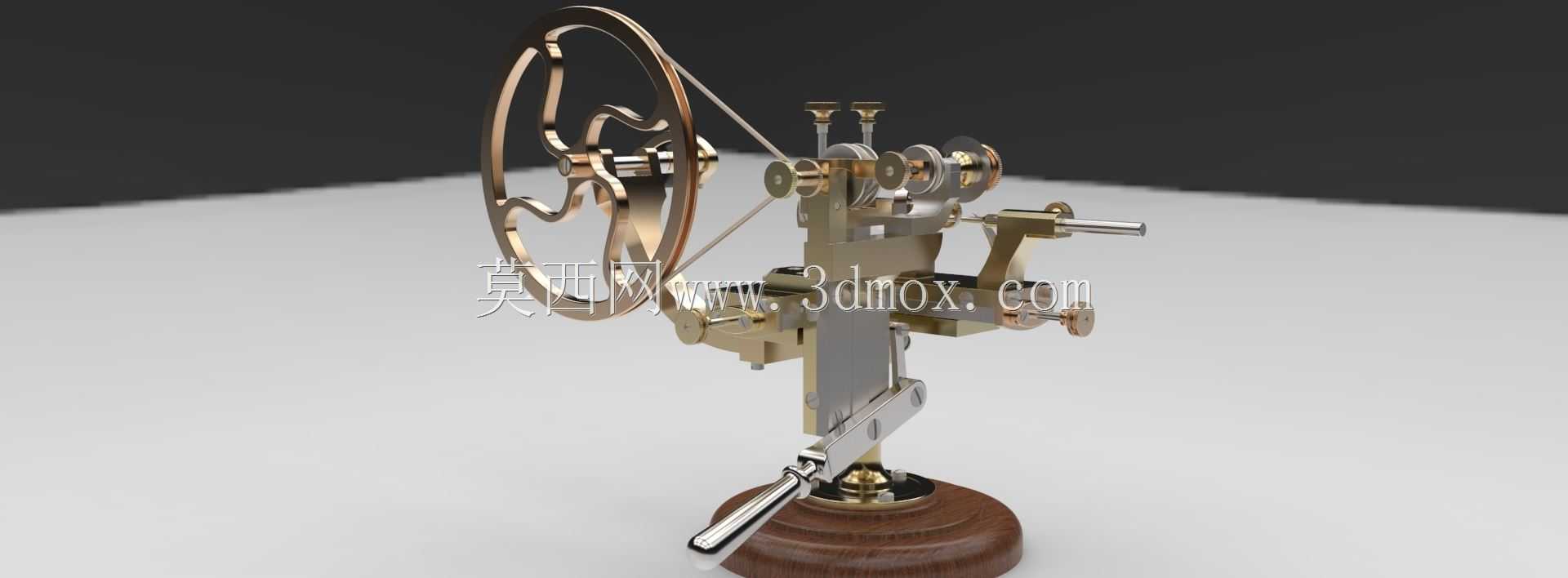

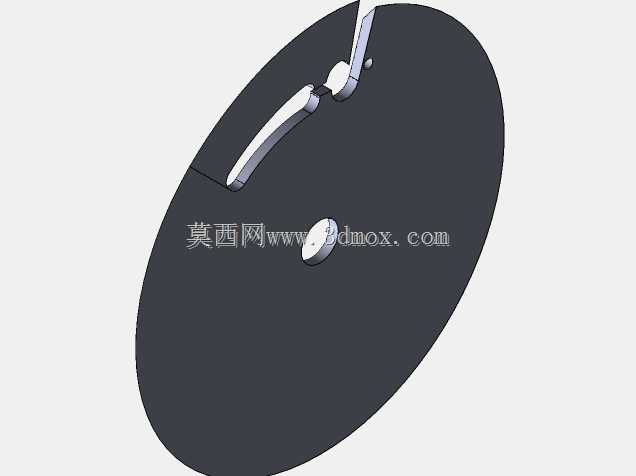

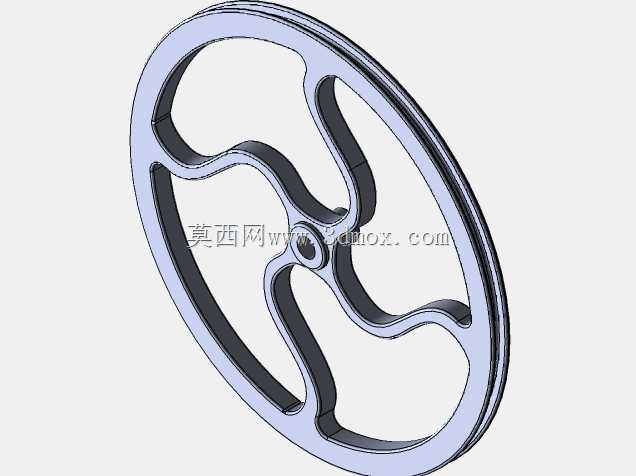

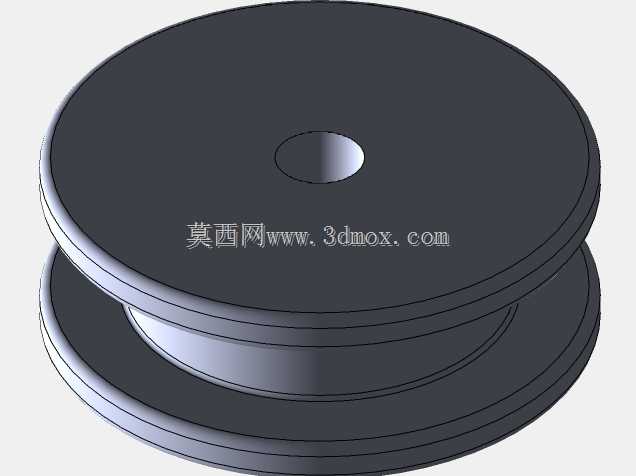

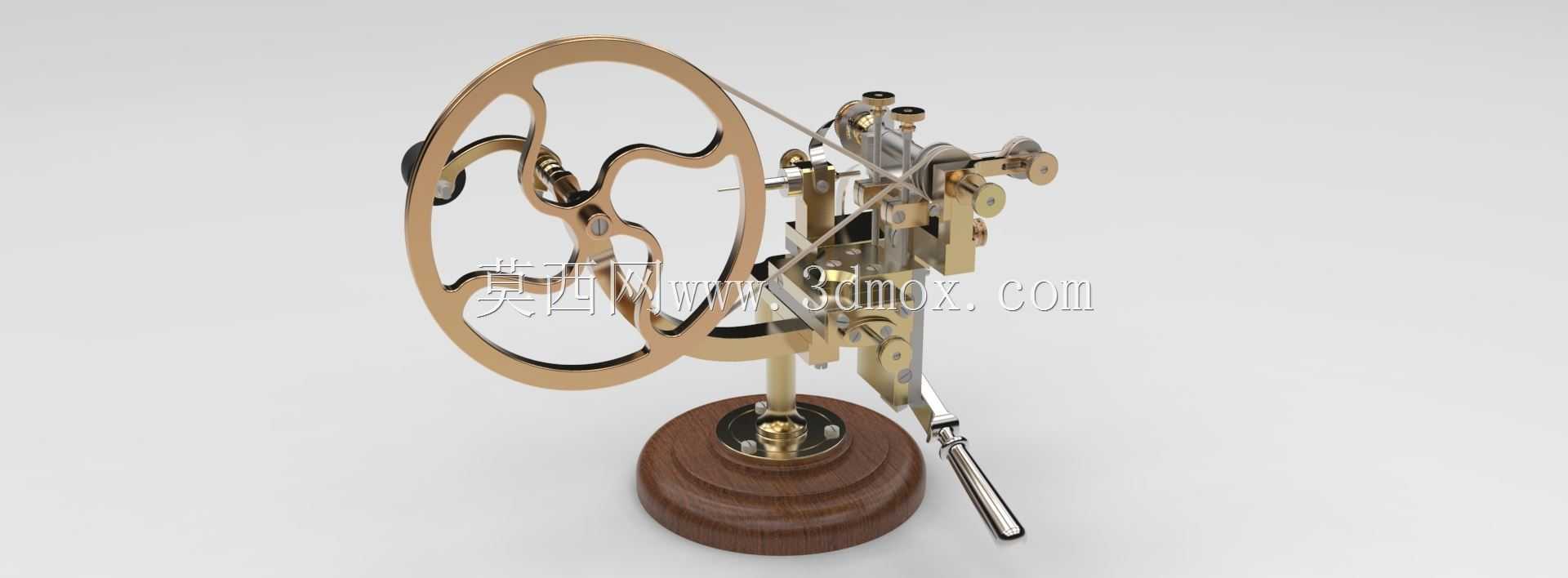

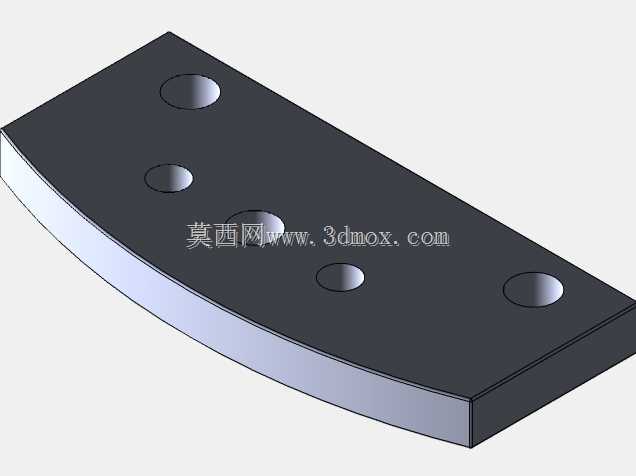

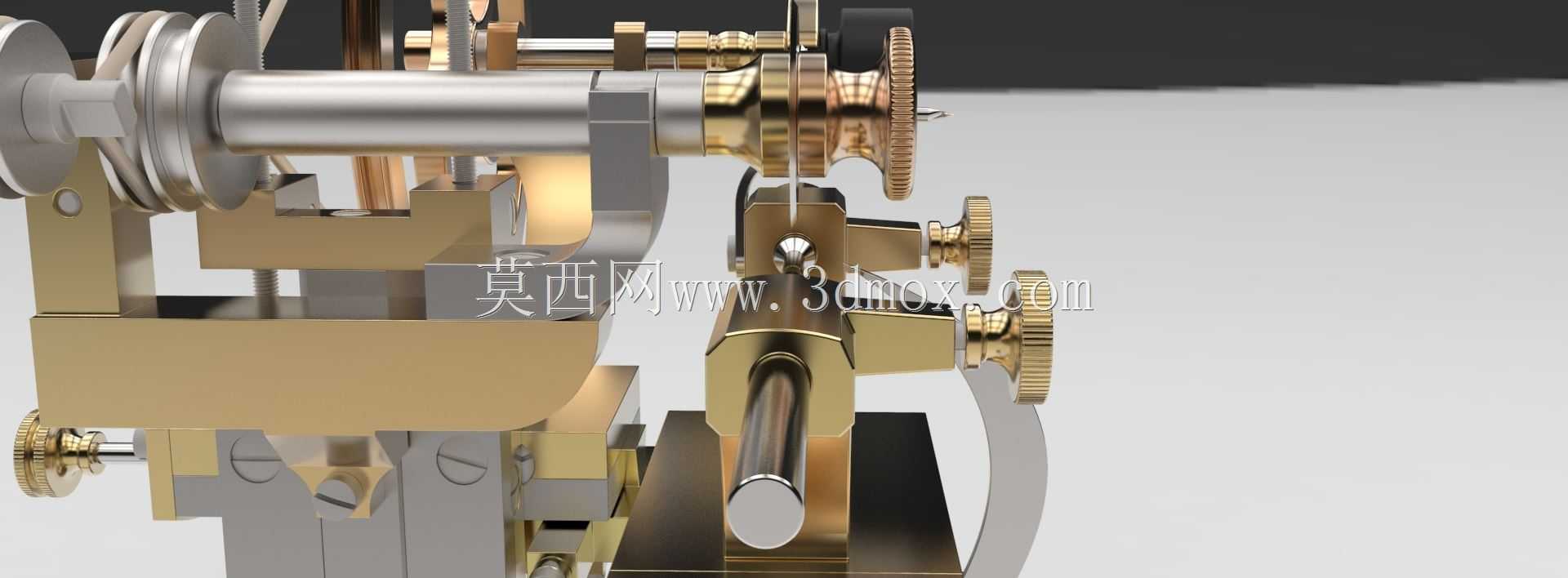

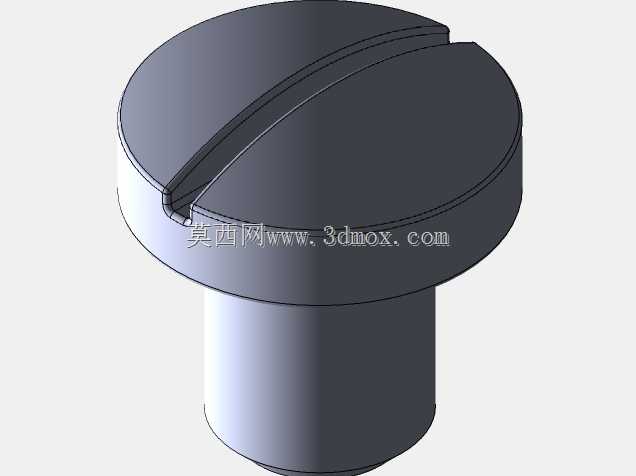

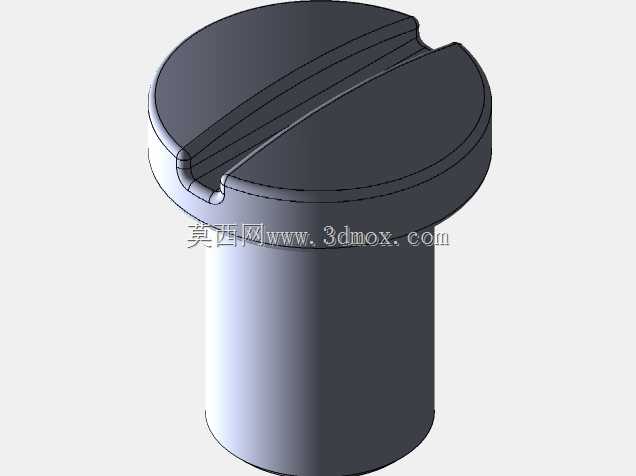

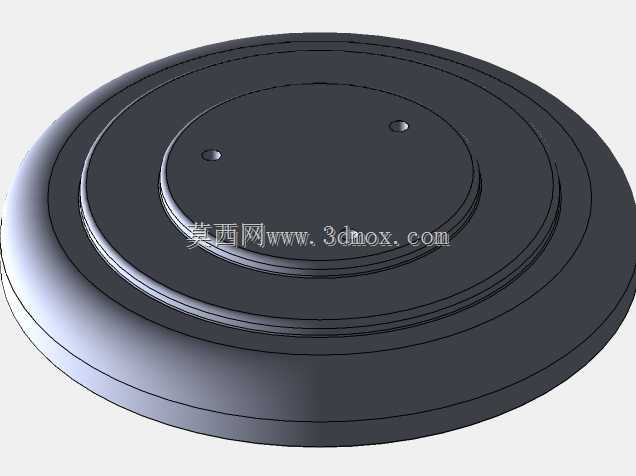

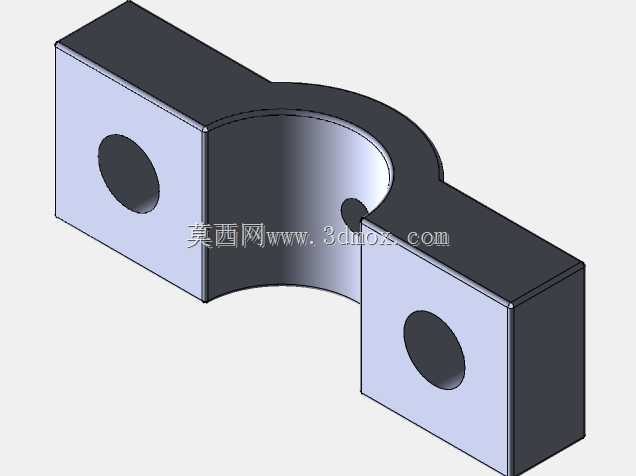

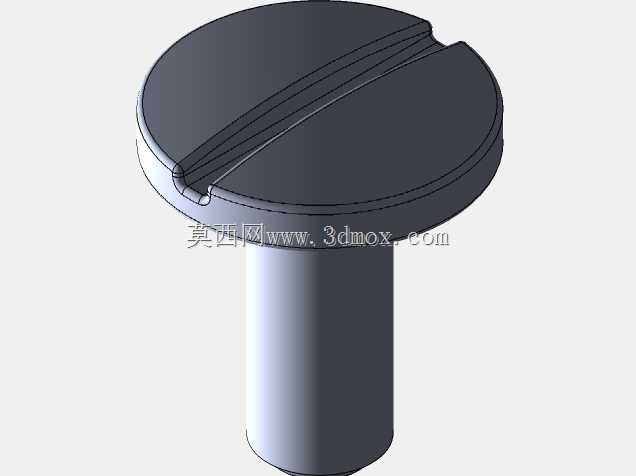

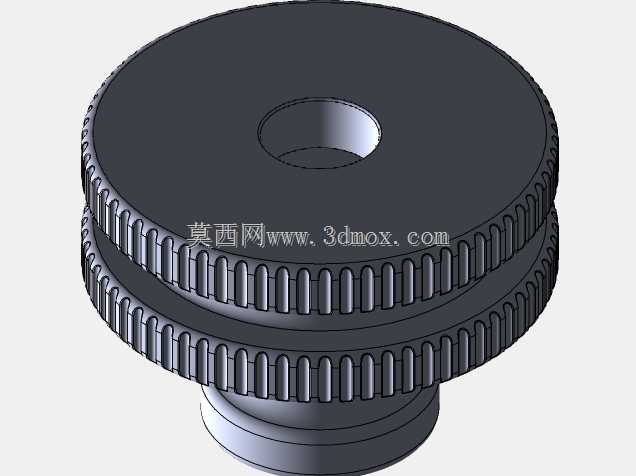

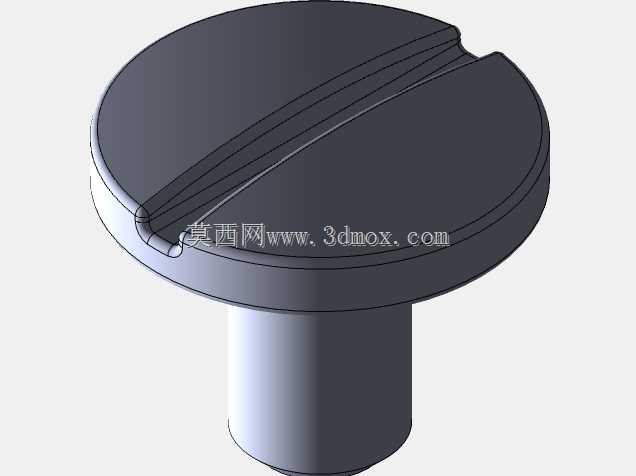

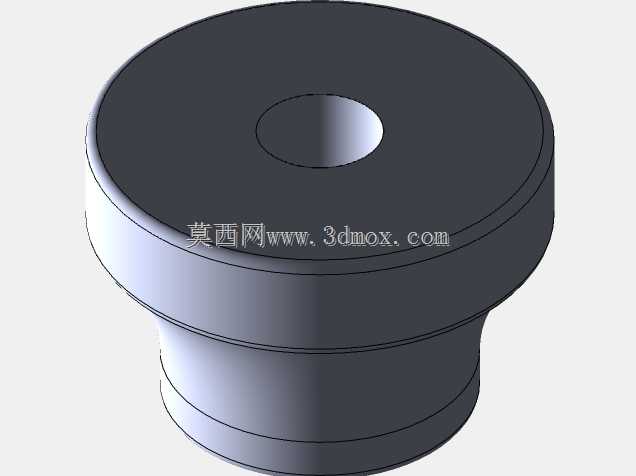

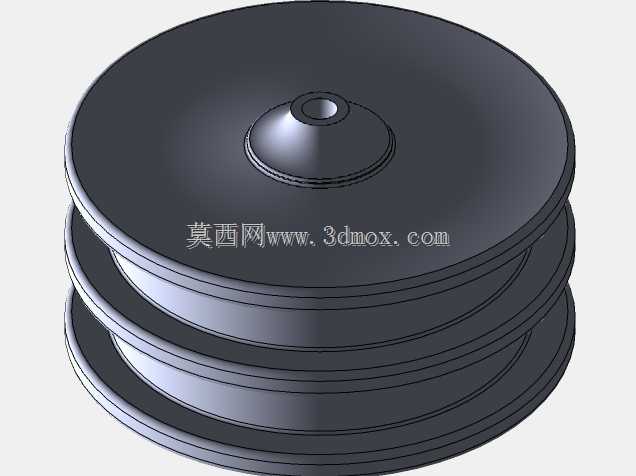

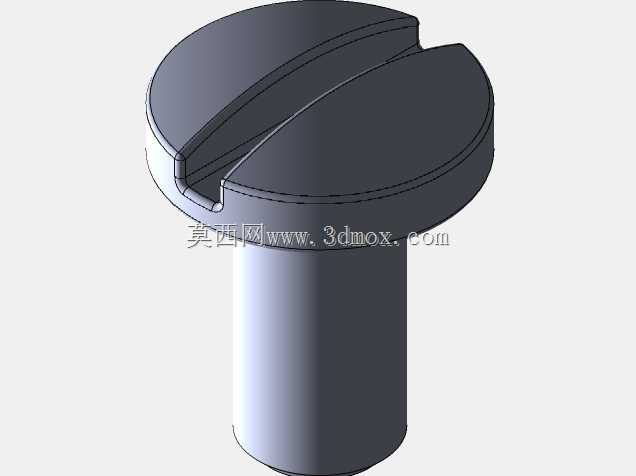

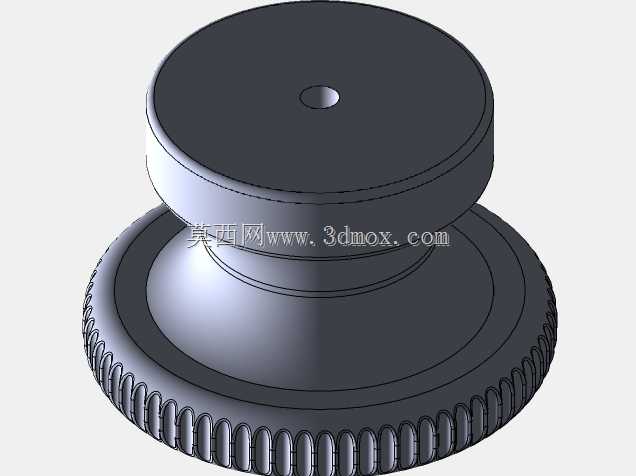

　　这套手动打顶工具是传统钟表制造领域的专用加工工装，核心应用场景是精密钟表零件的小批量修配与手工制作环节，在没有高精度数控滚齿设备的年代，是钟表工坊里加工小模数齿轮齿形的核心手动设备，即便在当下，也常被独立制表师、古董钟表修复匠人用于定制特殊规格齿轮、修复缺损的老钟表齿轮零件，适配厚度0.1mm-2mm的铜板、黄铜板、钢质薄板的齿形切削作业。从功能特性来看，这套工具依靠手动摇轮提供动力输入，大直径的辐条式手轮通过绳索传动带动主轴做定速回转，手轮的大直径设计可以放大输入扭矩，操作者仅需施加很小的摇动力，就能让切削主轴获得足够的切削力矩，同时手轮的辐条造型做了动平衡优化，手动摇动时转动惯量均匀，不会出现卡顿或转速忽快忽慢的问题，

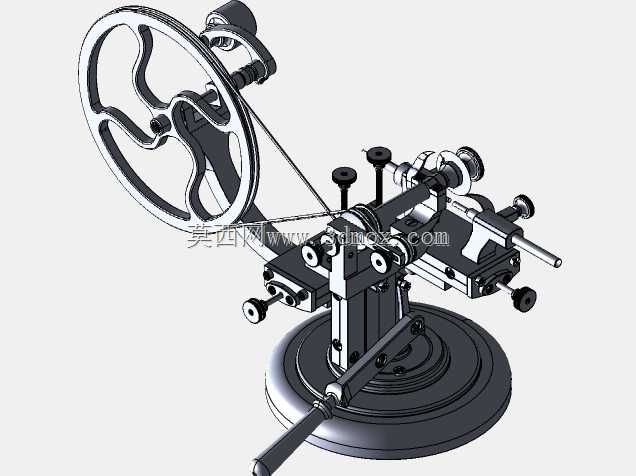

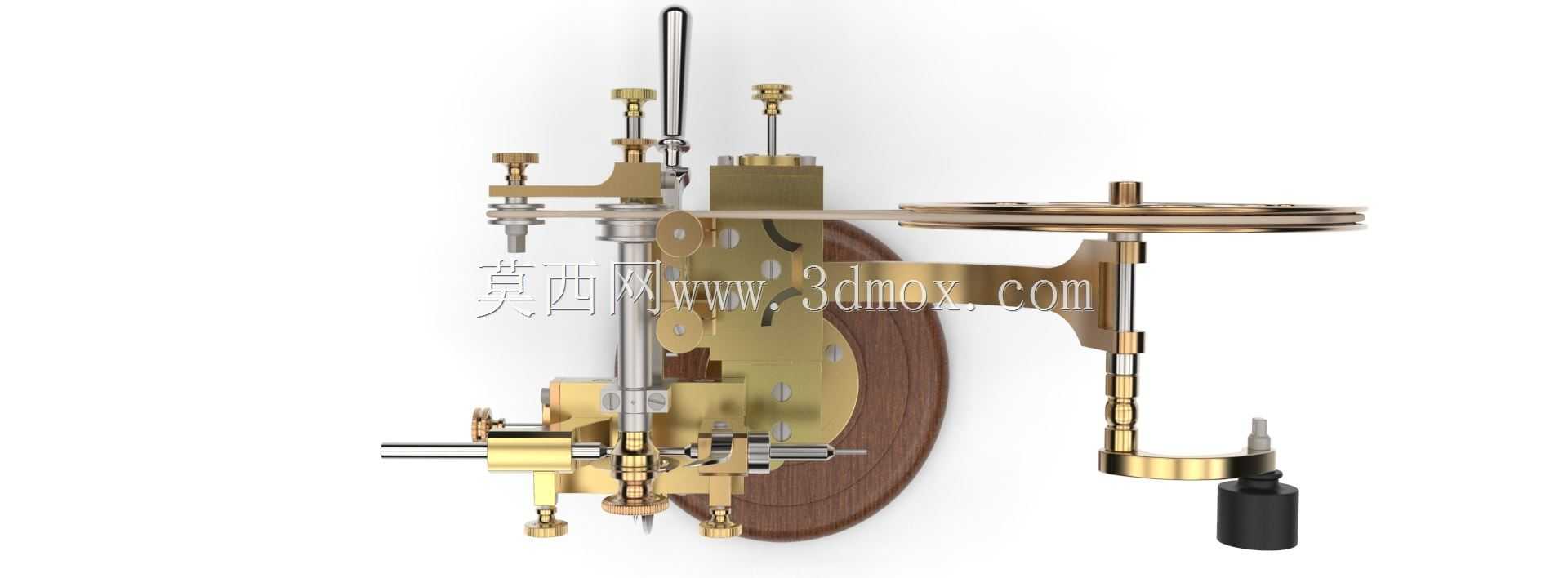

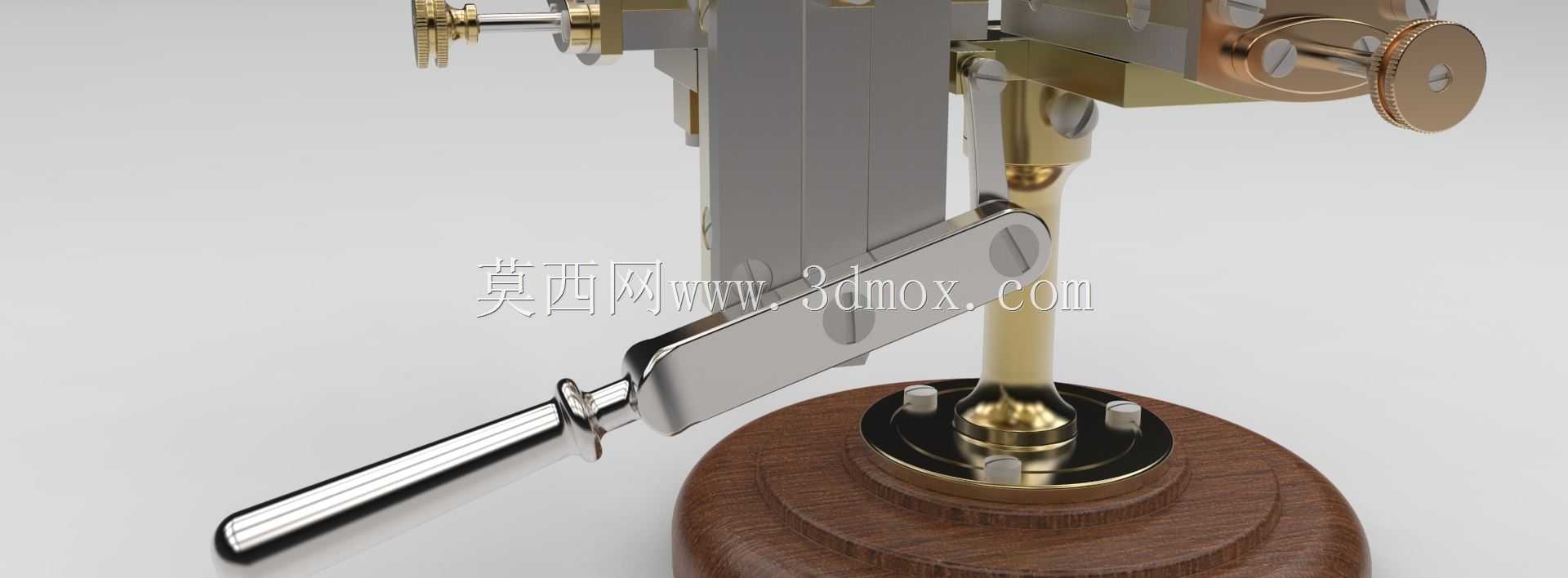

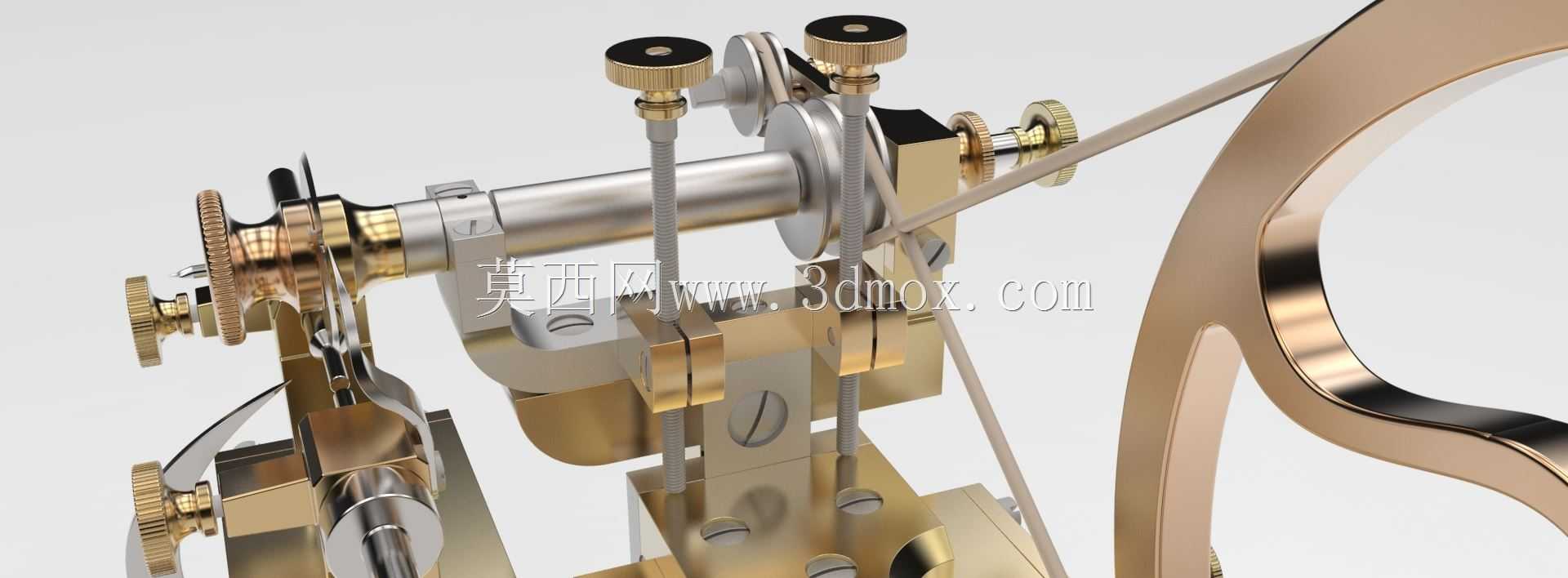

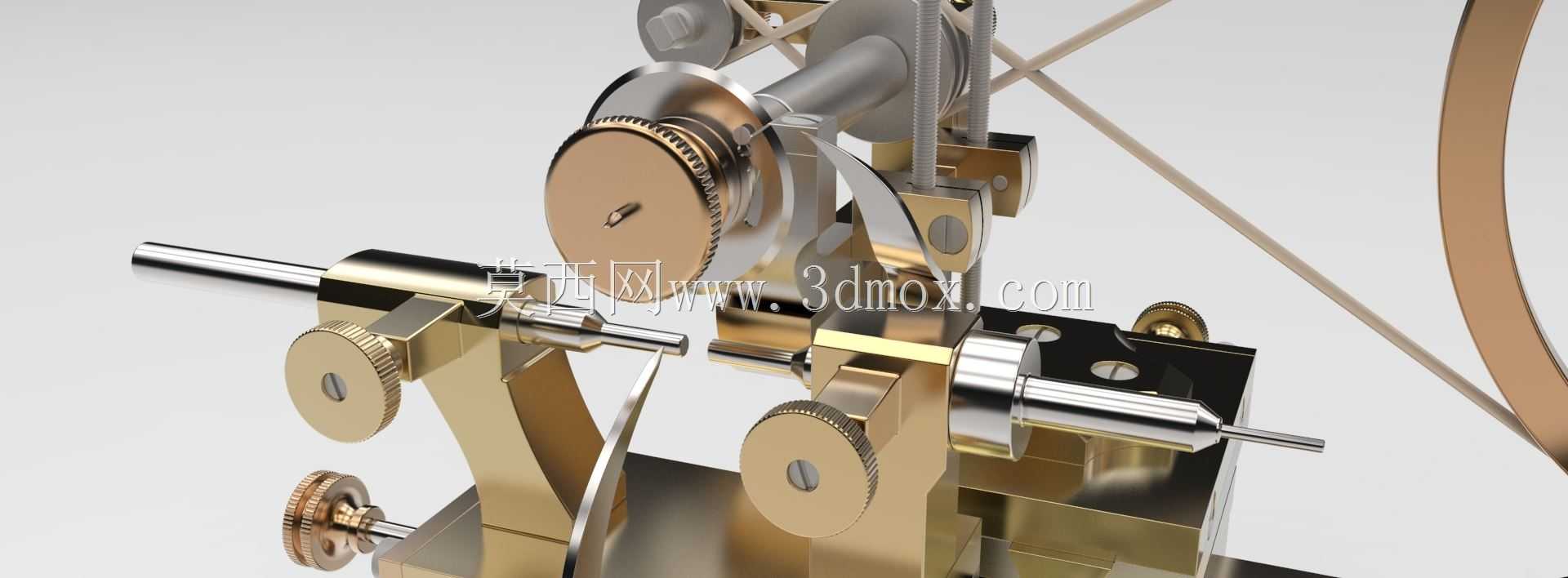

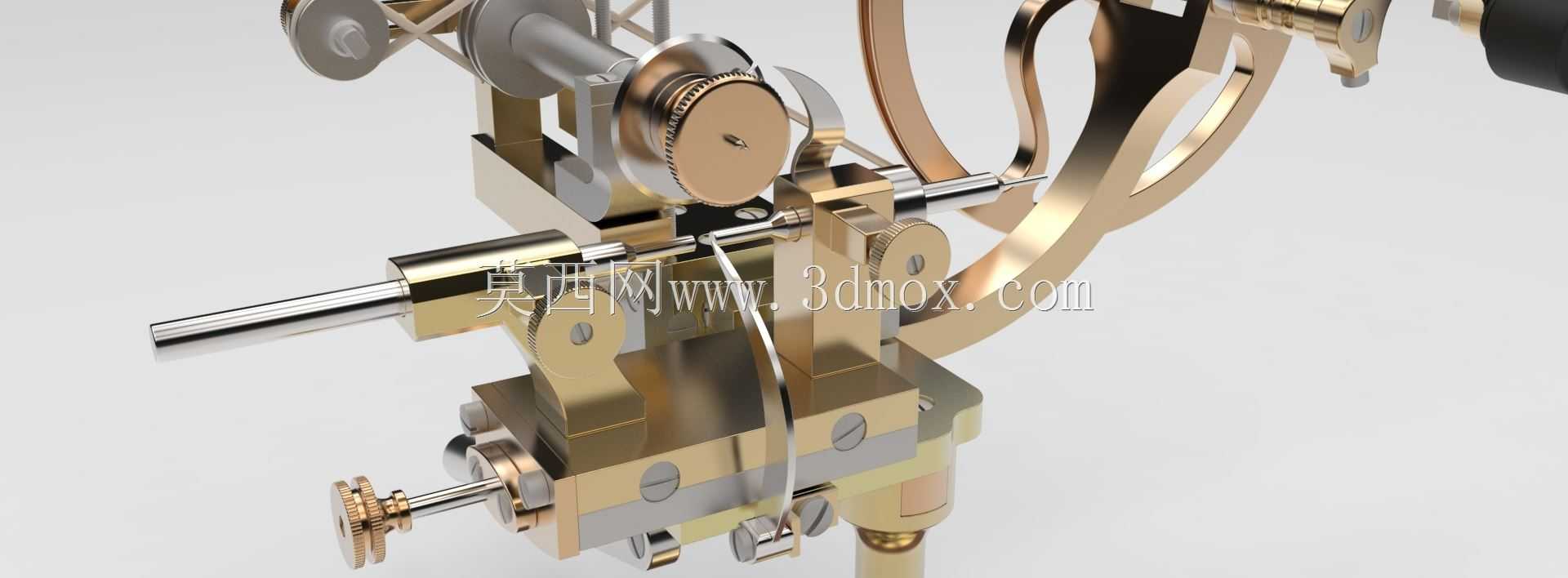

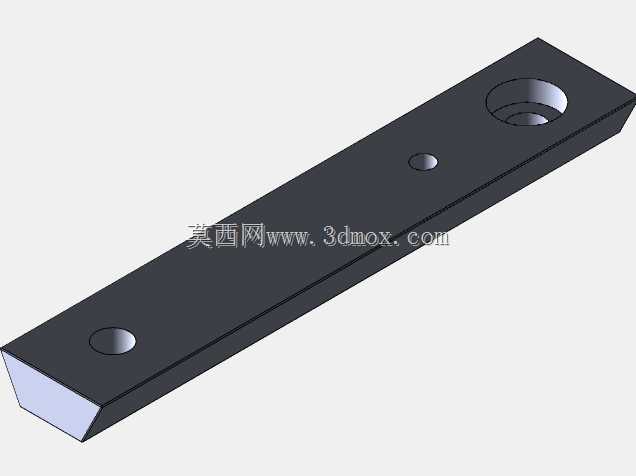

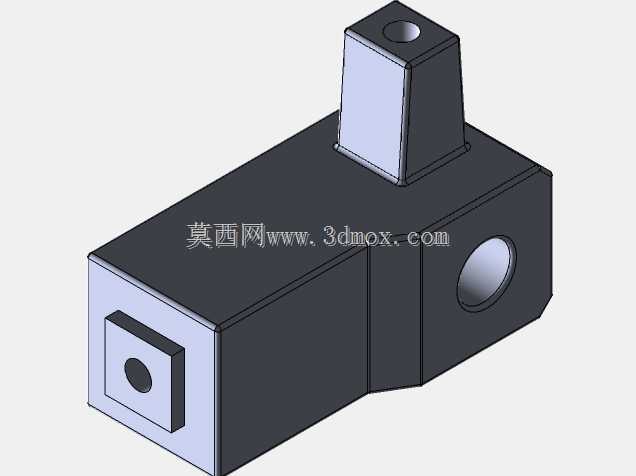

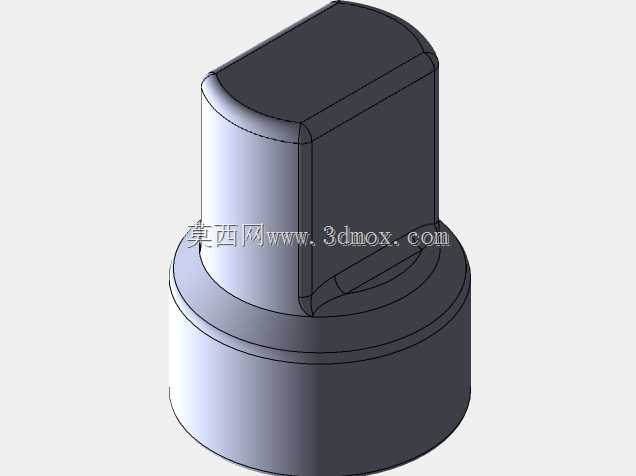

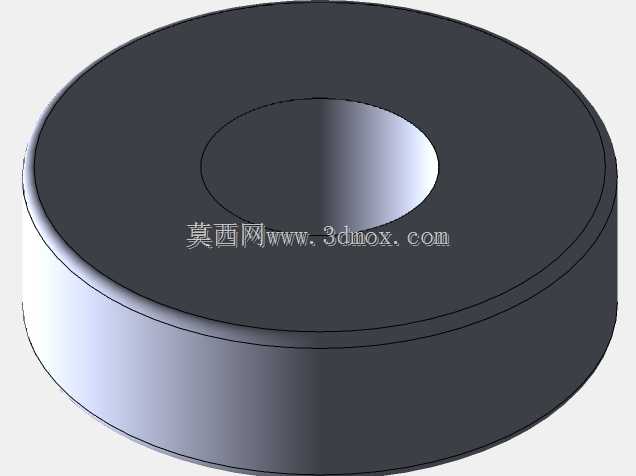

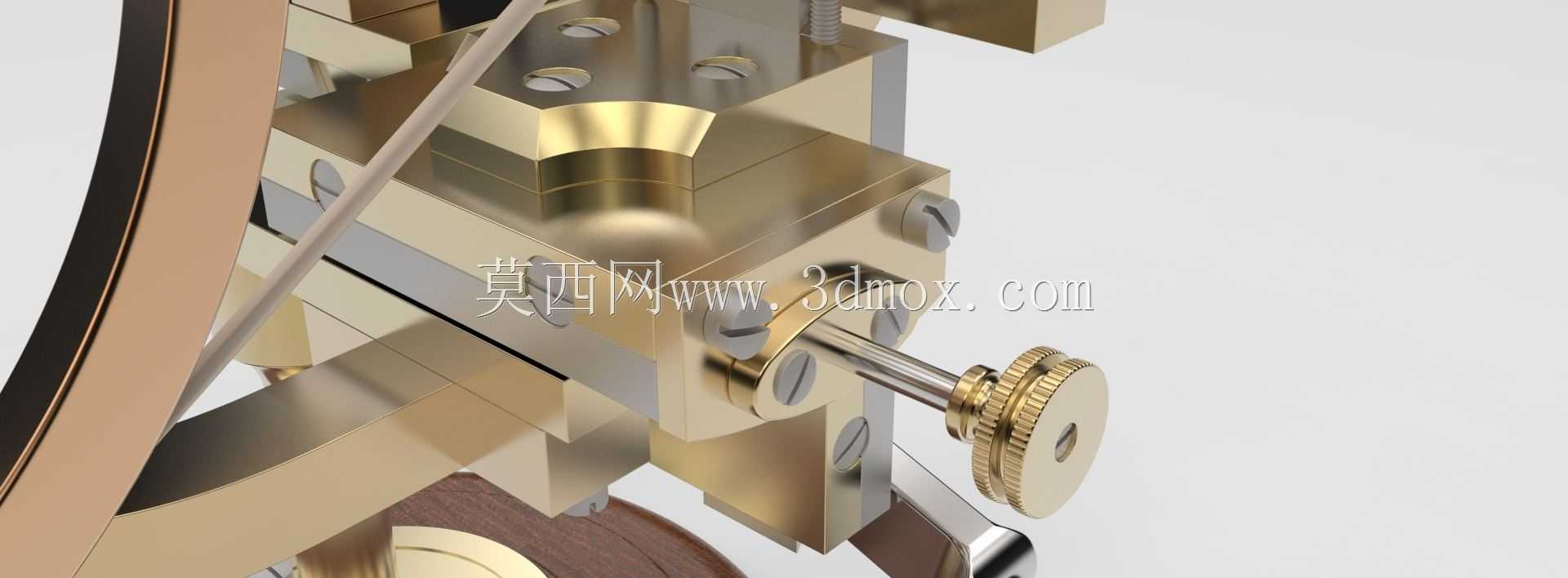

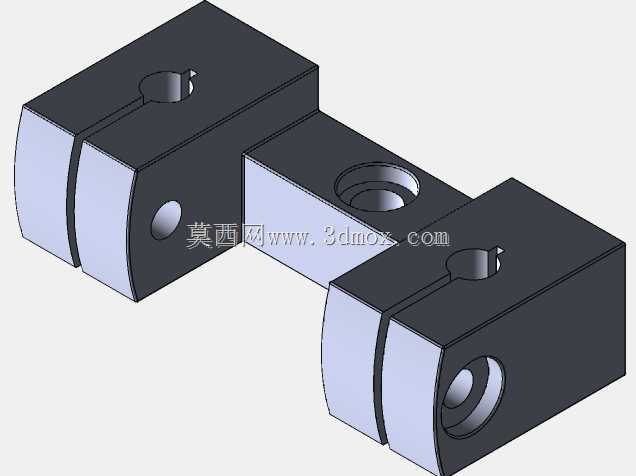

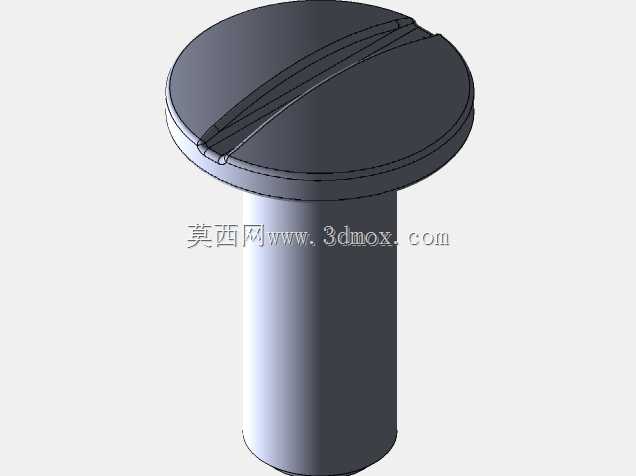

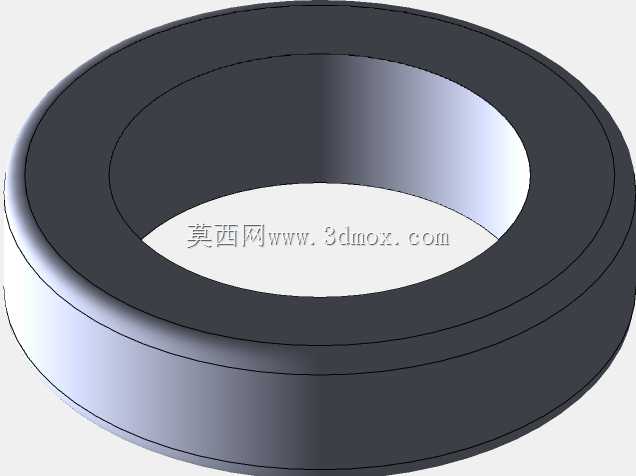

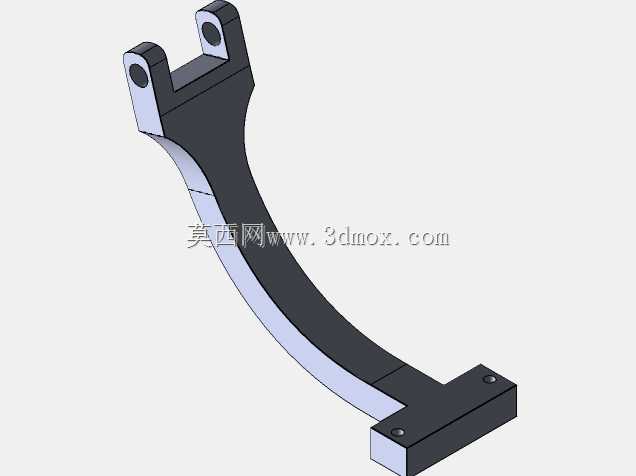

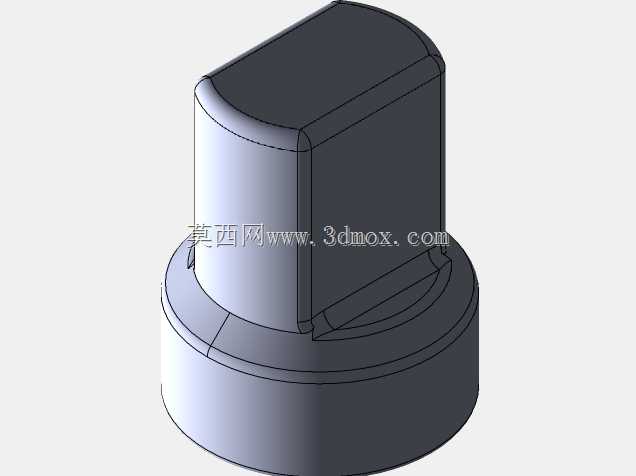

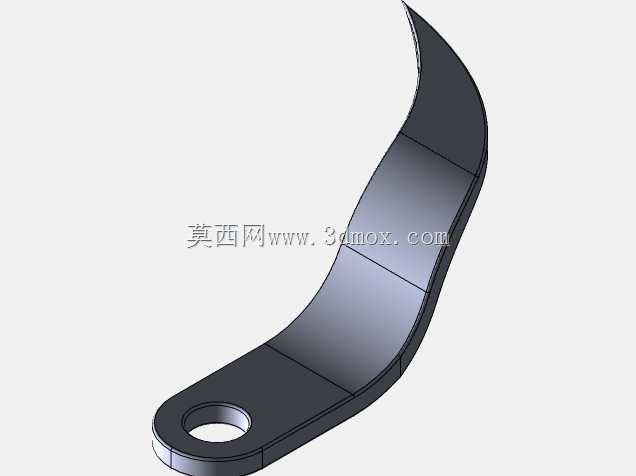

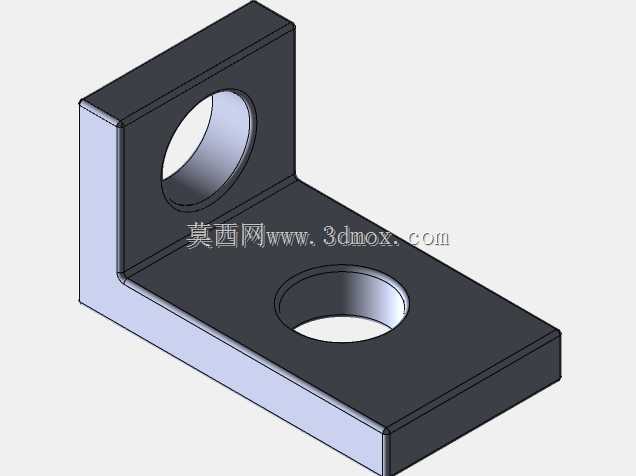

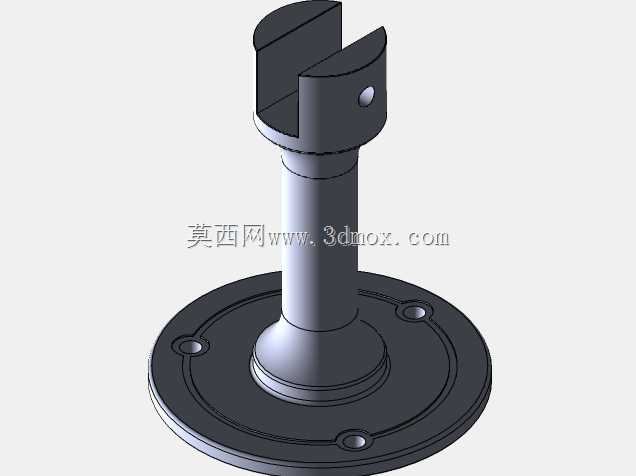

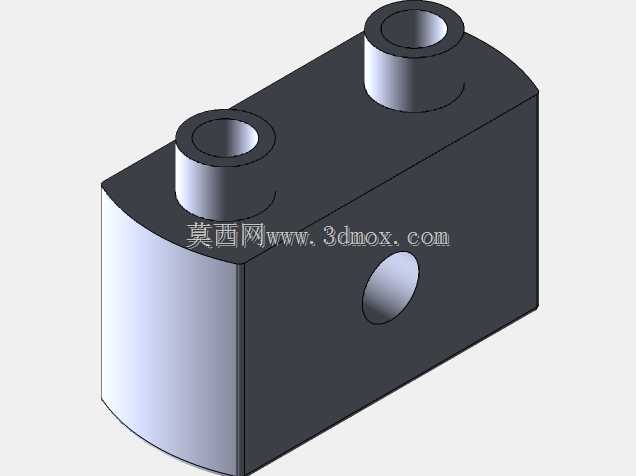

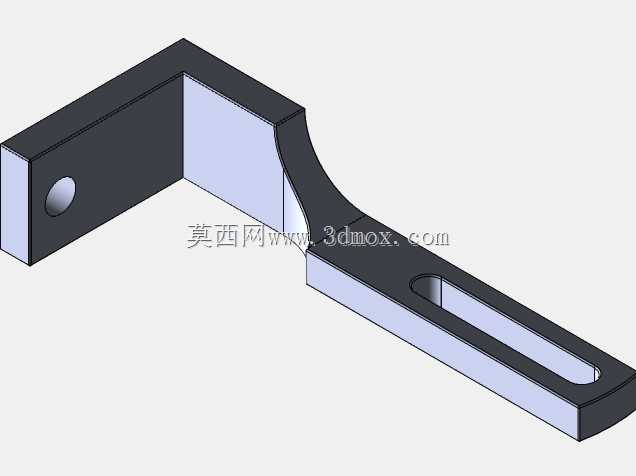

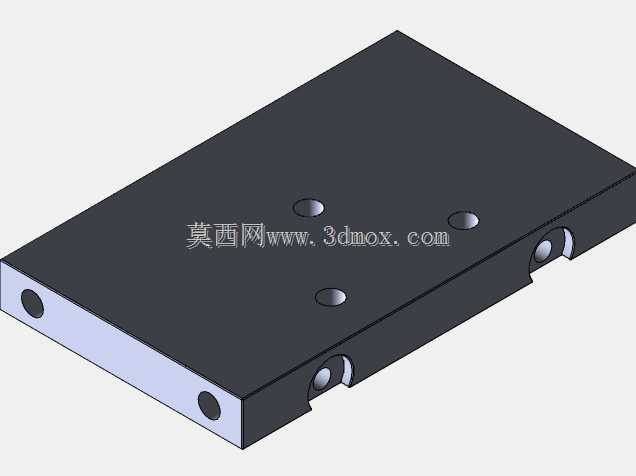

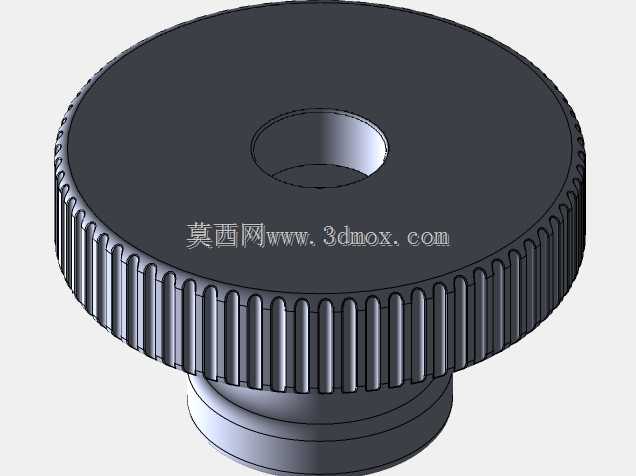

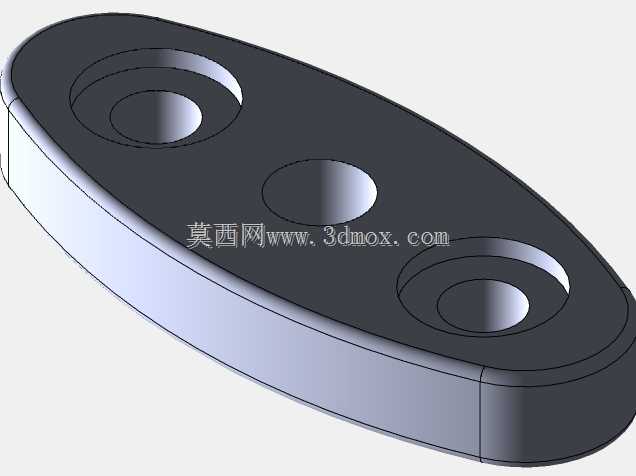

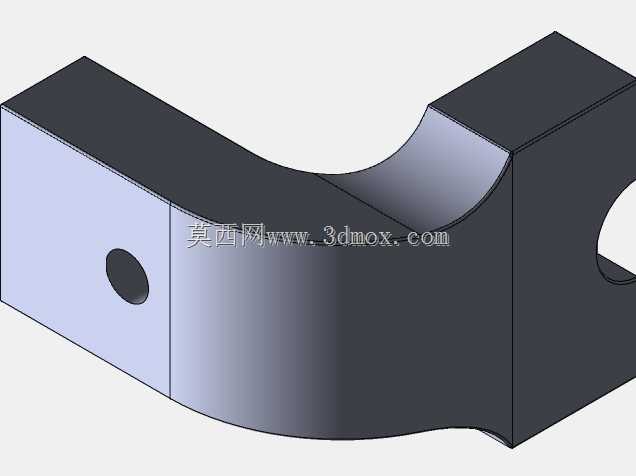

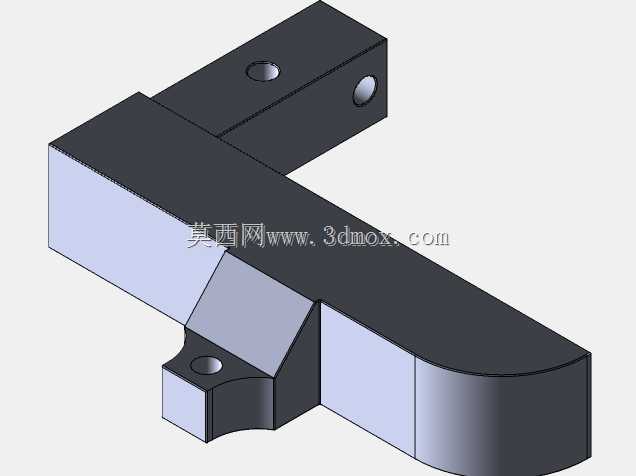

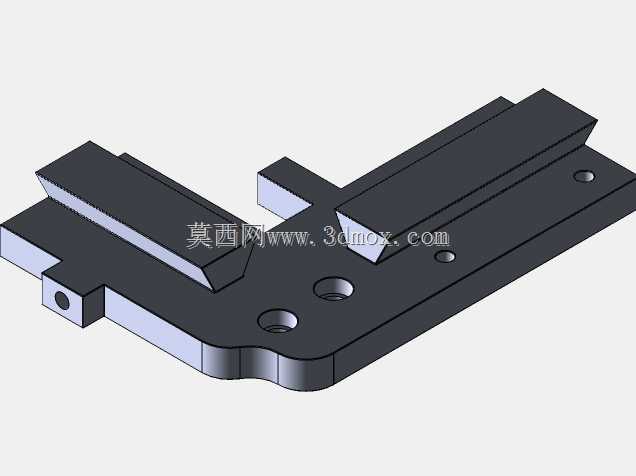

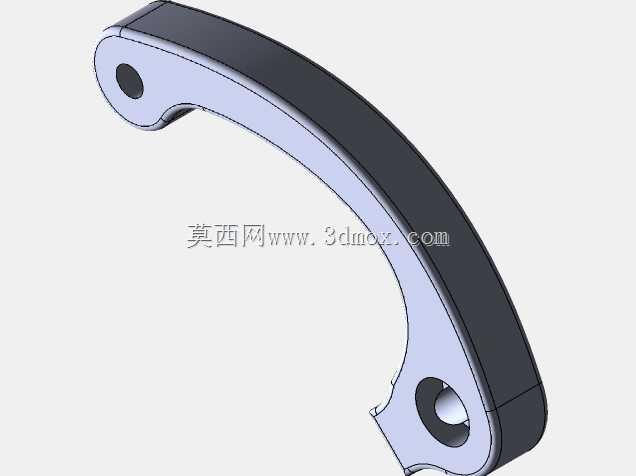

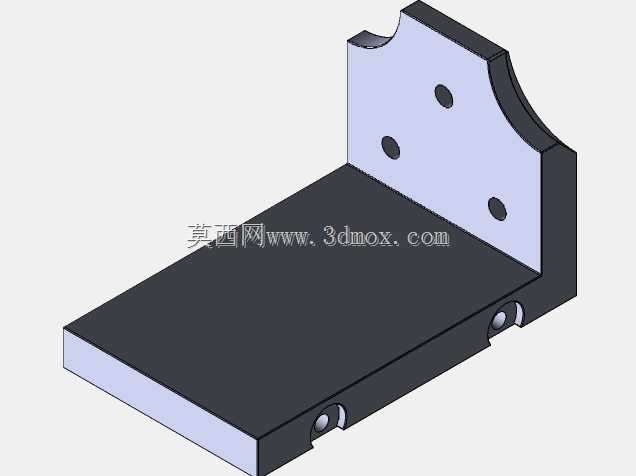

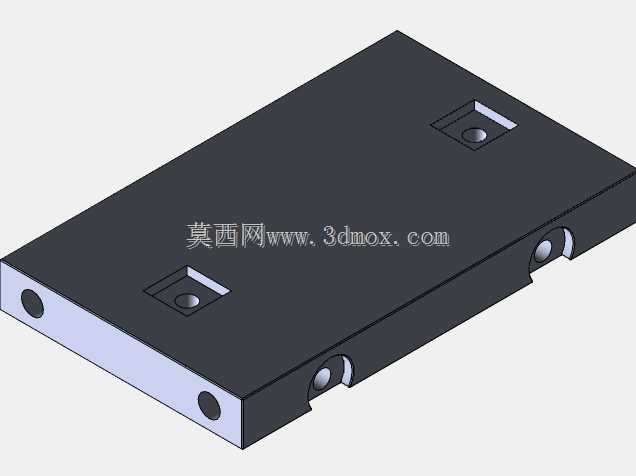

　　能保证齿形切削过程的进给稳定性。设备的核心切削机构集成在立式支架的前端，带有可调节的工件夹持工位，可以根据待加工齿轮的直径、齿距调整夹持位置，夹持工位的同轴度公差控制在0.02mm以内，避免加工过程中工件偏摆导致齿形错位；切削头的进给采用手动压杆控制，压杆带有行程限位结构，可以根据板材厚度设定进给深度，防止进刀过深切坏工件基底，也能避免进刀过浅导致齿形成型不完整。从设计思路上，这套工具完全围绕精密小零件加工的稳定性需求展开，底部采用密度较大的实木底座，既可以降低整体重心，避免手动操作时设备晃动，实木材质的阻尼特性还能吸收手动操作产生的微小振动，保证切削过程的平稳性；支撑立柱采用黄铜材质加工，兼顾耐磨性能与结构刚性，立柱与底座、

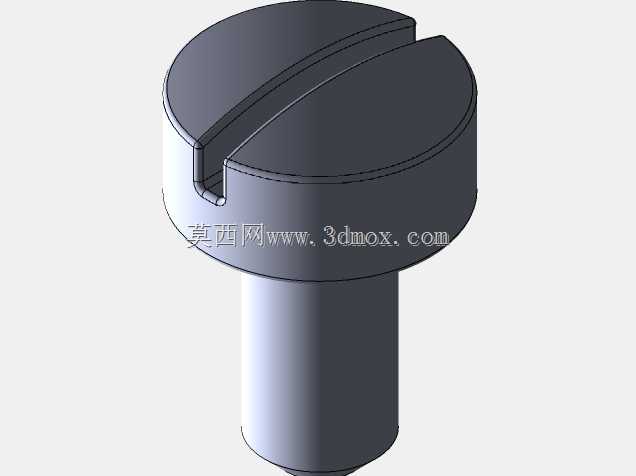

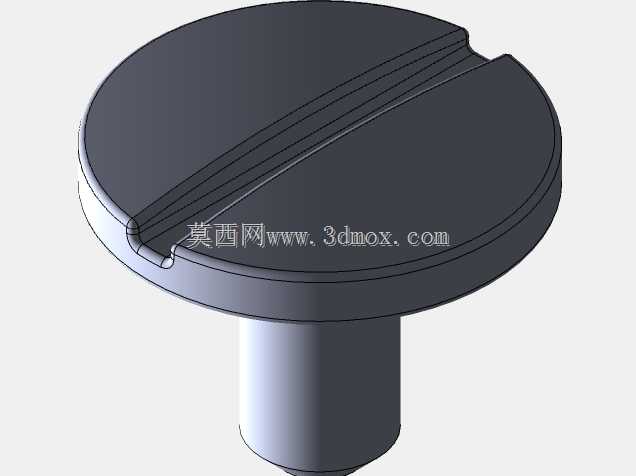

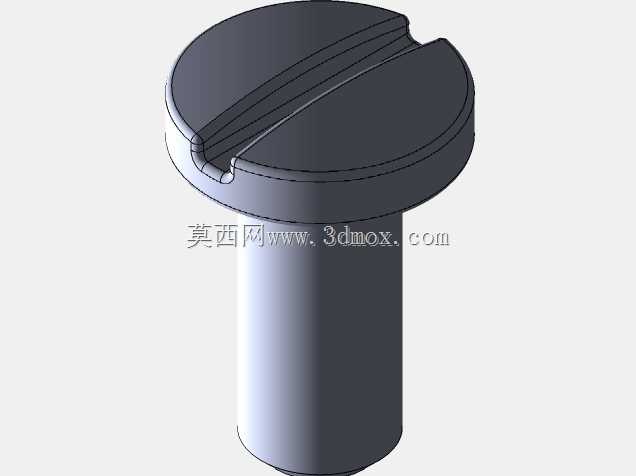

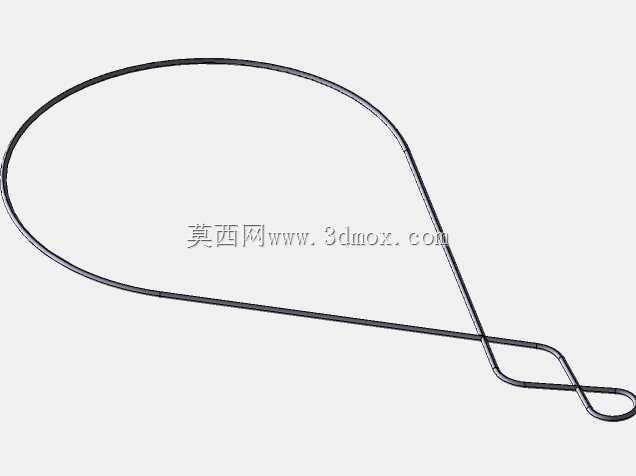

　　支架的连接位置都做了锥面定位设计，拆装后重新组装的重复定位精度可以控制在0.01mm级别，方便长期使用后的维护保养。传动部分的绳索传动结构相比齿轮传动，运行噪音更低，同时具备一定的过载缓冲能力，当切削力过大时绳索会出现微量打滑，避免硬冲击损坏切削刀具或者夹伤工件。从安装边界与外形尺寸来看，这套工具整体占地尺寸约为200mm*180mm，总高度约320mm，不需要额外的固定安装，放置在常规工作台面上即可稳定作业，对安装空间的要求极低，适合小型工坊、个人工作室的桌面作业场景；设备的操作空间预留充足，摇轮的转动半径为120mm，操作时不会与工作台边缘、周边工具产生干涉，压杆的操作行程为80mm，手部操作空间充足，

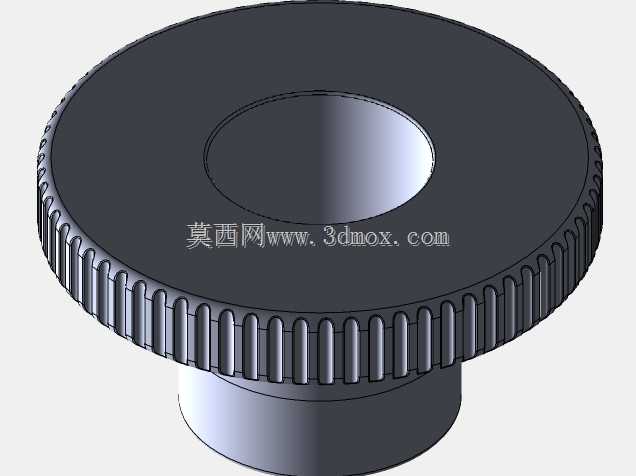

　　长时间操作也不容易产生疲劳。在实际使用过程中，操作者需要先将待切齿的圆形板料固定在夹持工位上，调整好切削头的位置与进给深度，匀速转动手轮带动板料做定角度回转，每转过一个齿位就扳动压杆完成一次切齿动作，重复操作即可在板料边缘加工出均匀分布的轮齿，加工出的小模数齿轮齿形精度可以满足老式机械钟表的传动要求，齿距误差控制在0.01mm以内，能够保证钟表传动系统的运行平稳性，避免出现走时不准、传动卡滞的问题。这套工具的所有运动部件都设计了润滑油槽，长期使用时可以定期加注钟表油进行润滑保养，减少部件磨损，延长设备使用寿命，各个调节位置都带有刻度标记，调整参数时可以直接读取刻度值，不需要反复测量校准，能够有效提升单件小批量加工的效率。
