林业采伐用ValFast主轴楔结构设计

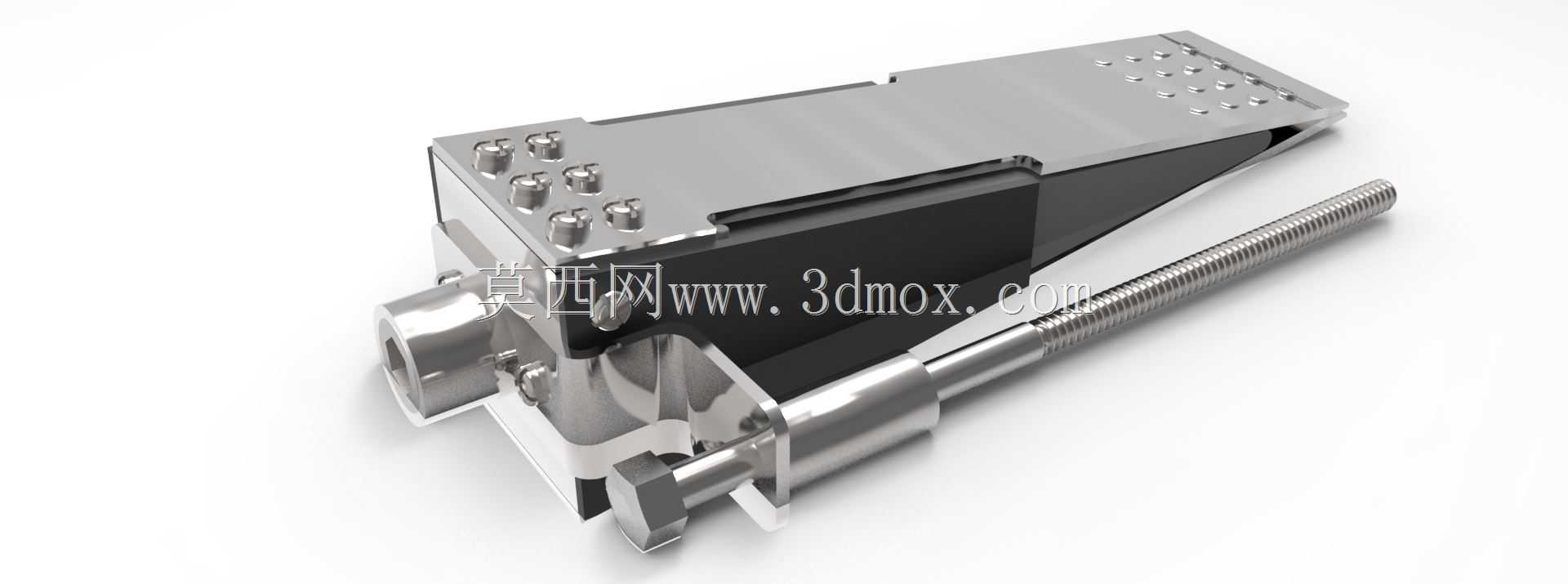

　　在山地人工林抚育、商品林采伐作业场景中，这类主轴楔构件是采伐作业机具上的核心受力执行部件，主要配套在手持式伐树作业工具的前端执行端，承担树木伐倒前的切口楔入、树皮剥离辅助、伐倒方向导向的实际作用，区别于传统手工伐木楔的纯敲击受力结构，这款集成式主轴楔将楔入执行端、传动连接轴、安装定位基座做了一体化结构整合，能适配小型动力驱动的采伐机具，降低作业人员的体力消耗，同时提升楔入作业的精准度。

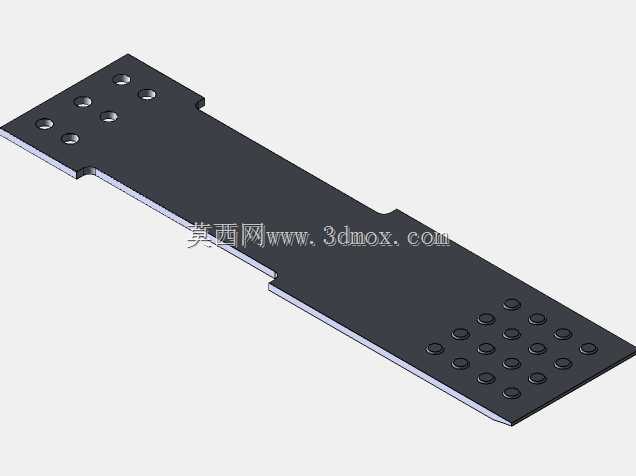

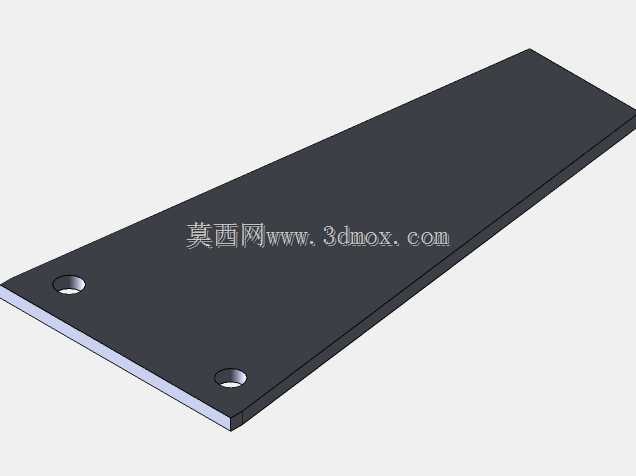

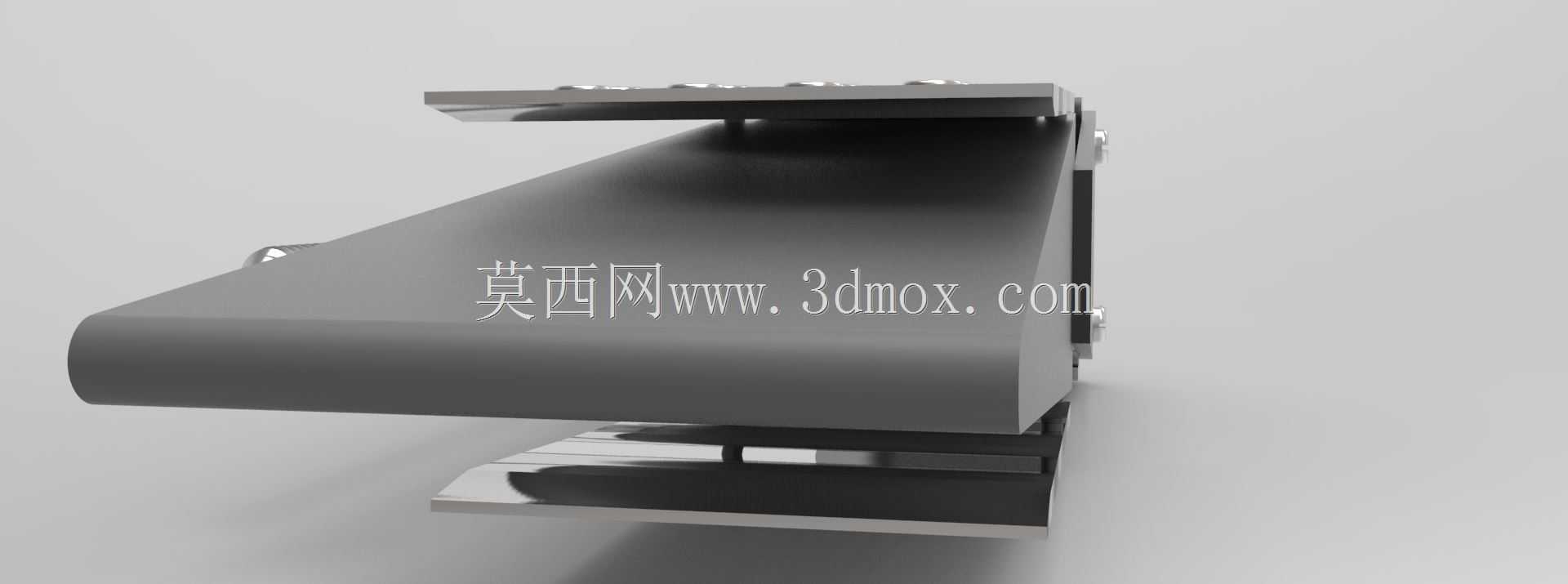

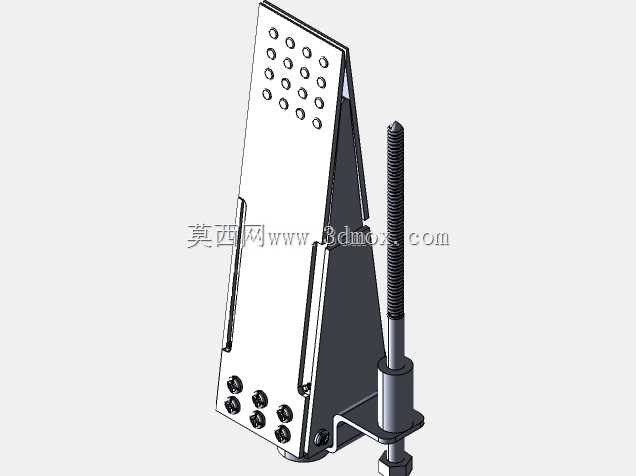

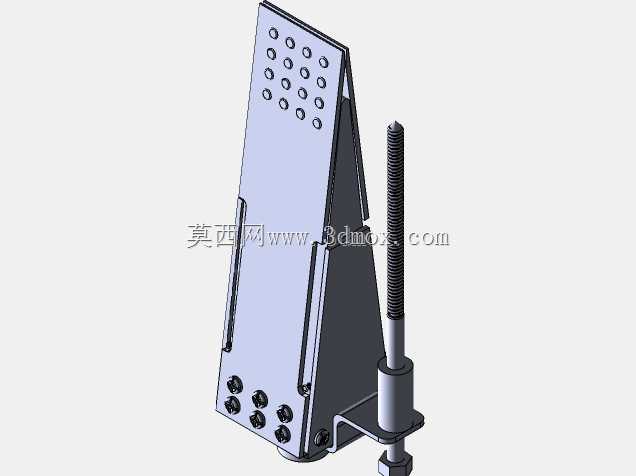

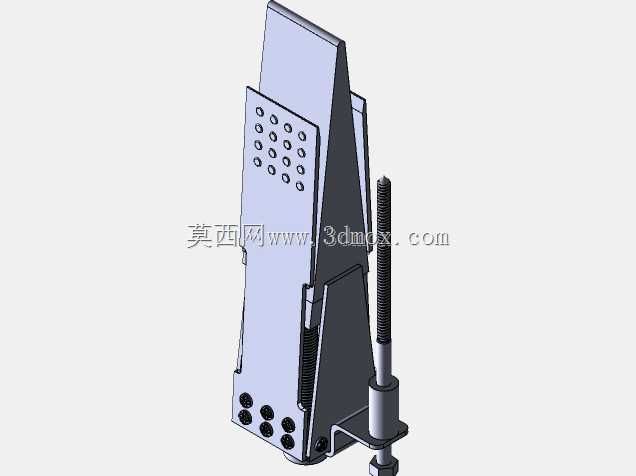

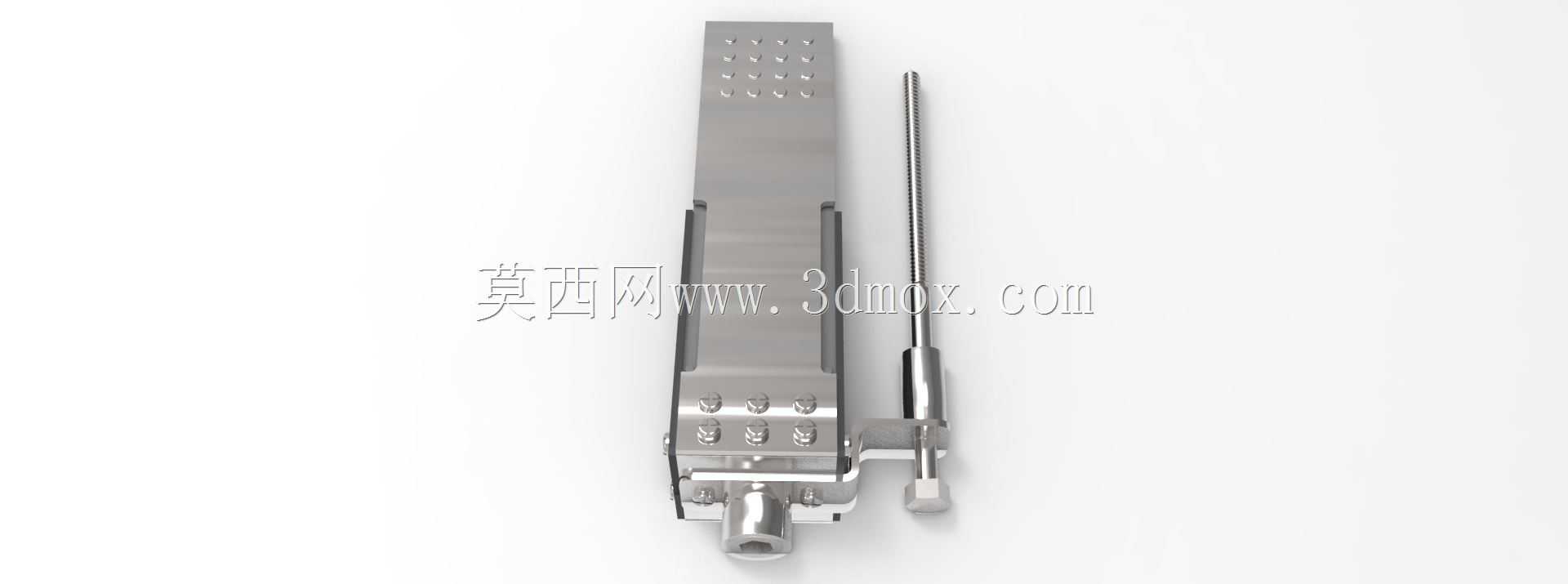

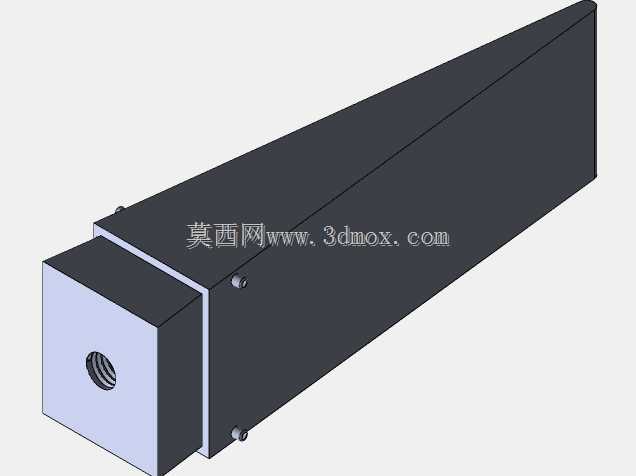

　　从实际作业的受力逻辑出发，设计这款构件时首先要考虑的是楔面的受力角度，常规手工伐木楔的楔面倾角多在12-15度区间，兼顾楔入省力与撑胀力输出，而这款带主轴连接的结构因为是靠机械动力进给，楔面倾角调整到了8度，在相同进给推力下能获得更大的径向撑胀力，避免楔入过程中因为木材纤维的回弹出现卡滞、退楔的问题。楔体主体采用了楔形块加侧部定位凸台的结构，上表面排布的多组定位凹点，是为了适配机具前端的压合盖板，安装时盖板上的凸点对应卡入这些凹位，能避免楔体在高频冲击进给时出现横向窜动，保证受力始终沿主轴轴向传递。

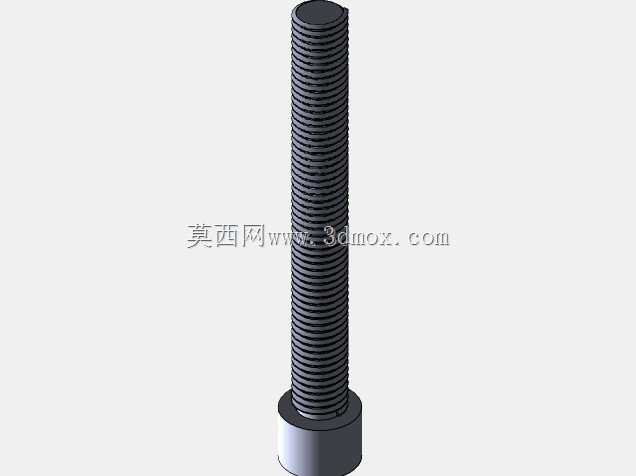

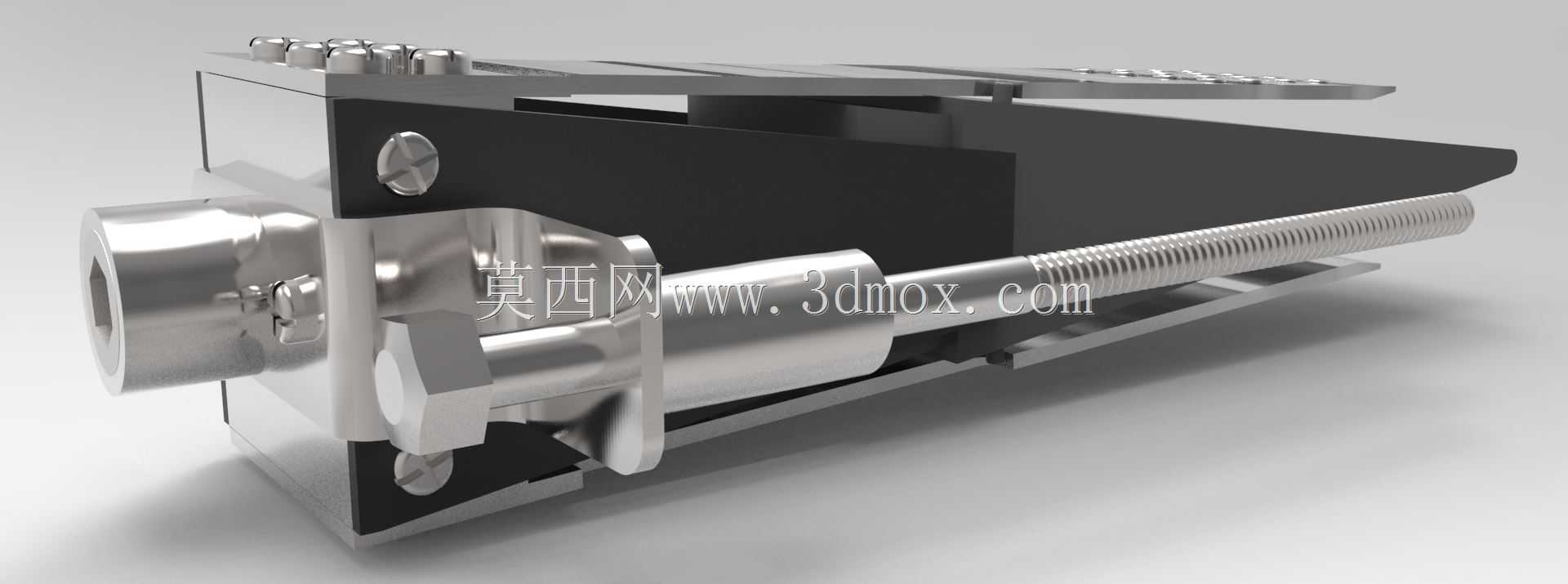

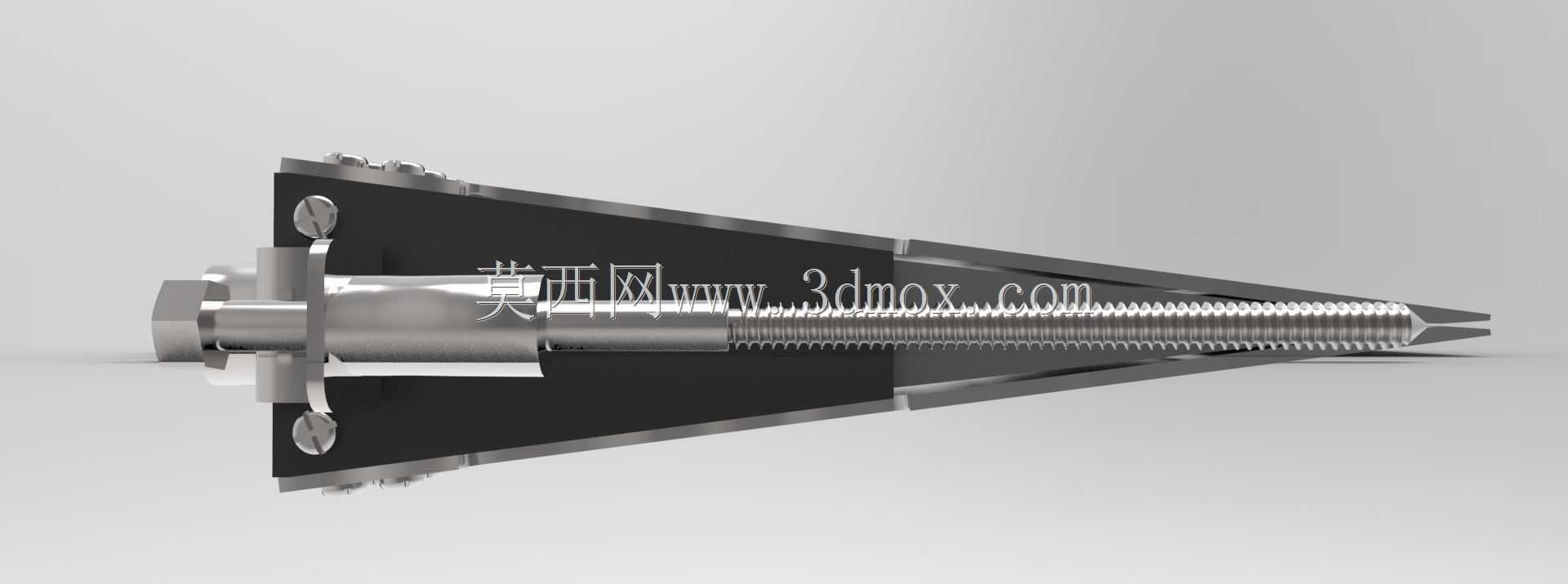

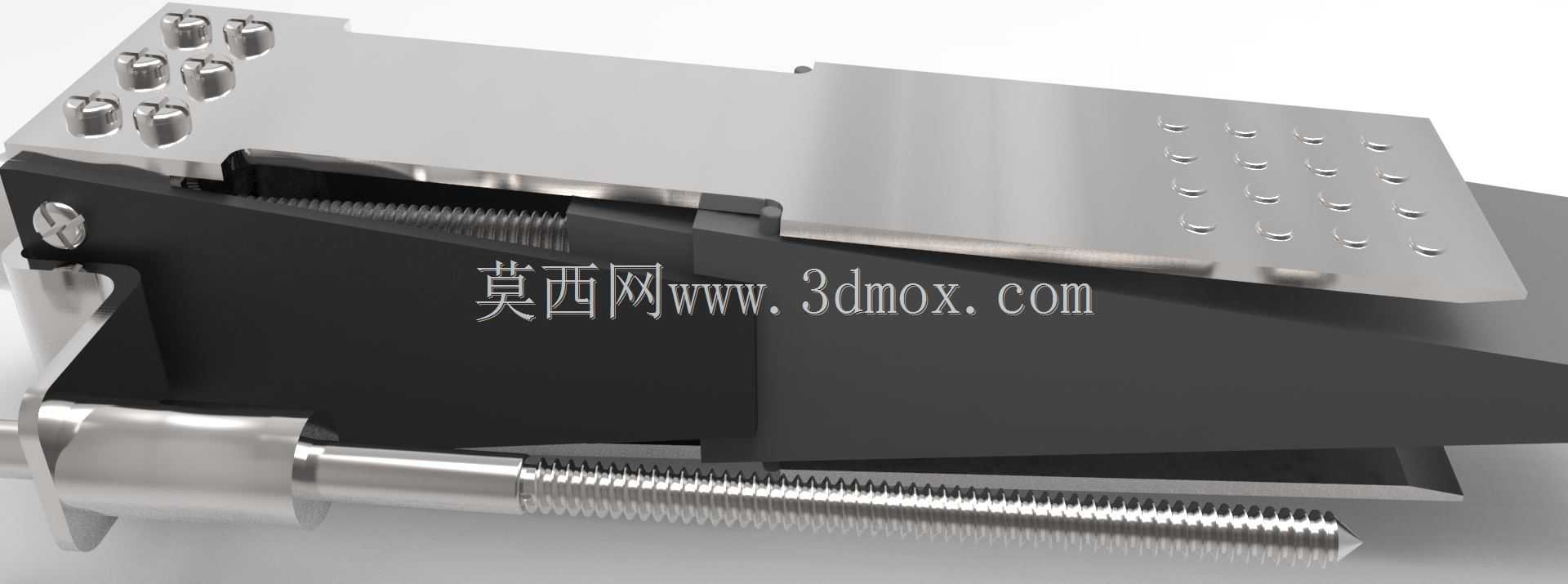

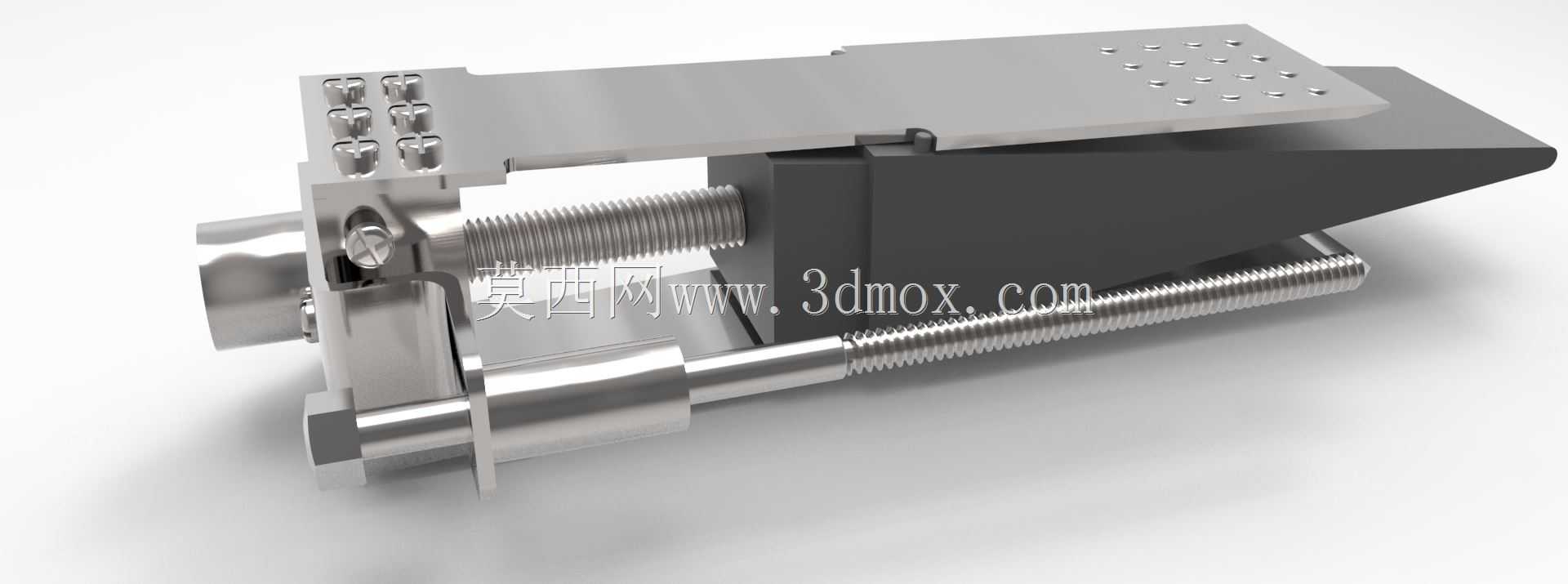

　　配套的长杆连接主轴是整个构件的动力传递核心，杆身采用了全螺纹结构，一方面可以通过螺纹调整楔体的初始伸出长度，适配不同胸径树木的切口深度需求，另一方面螺纹结构能提升杆身与机具传动套之间的连接摩擦力，避免冲击作业时出现主轴打滑空转的问题。主轴与楔体连接的位置做了轴肩定位结构，安装时轴肩抵靠在楔体后端的安装槽内，能将主轴的进给推力均匀传递到整个楔体端面，避免局部应力集中导致楔体根部开裂。从安装边界来看，楔体主体的宽度控制在65mm以内，能适配大多数小径级人工林树木的切口宽度，不需要作业人员额外拓宽切口，整体长度加上伸出的主轴后控制在220mm区间，安装到机具前端后不会过多增加操作端的重量，适合长时间手持作业。

　　在功能特性上，这款主轴楔除了核心的楔入撑胀功能外，楔体侧部的锐边结构还能在楔入过程中完成切口处的树皮剥离作业，不需要作业人员额外携带剥皮工具，减少上山作业的随身负重。楔体的主体材质选用了合金结构钢，表面做了硬化处理，楔入硬度较高的阔叶树木材时也不会出现楔面卷边、崩口的问题，连接主轴采用了调质处理，能承受作业过程中频繁的冲击载荷，避免杆身出现弯曲变形。实际野外作业时，遇到坡度较大的林地，这款带主轴进给的楔体可以通过缓慢进给控制树木的倒向，相比手工敲击的楔体更容易把控倒树方向，降低作业时的安全风险。

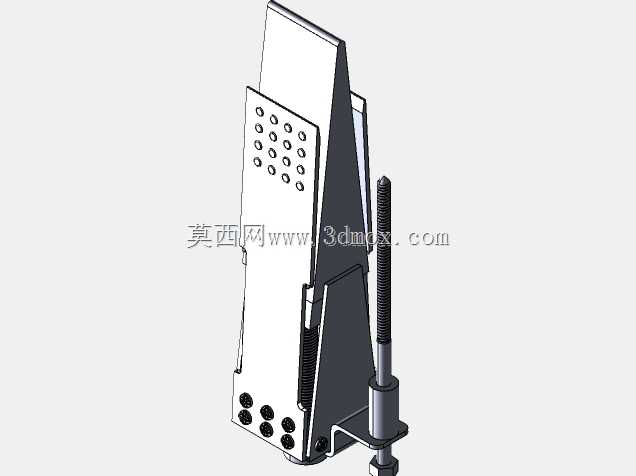

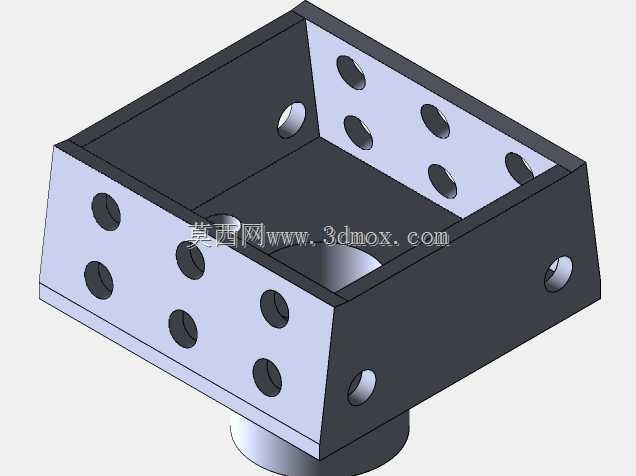

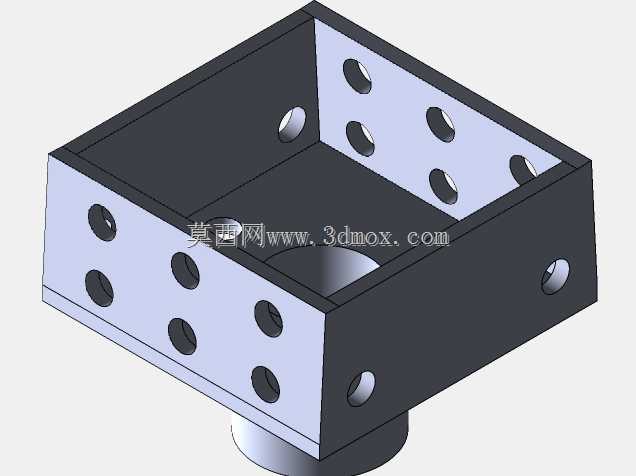

　　从结构设计的细节来看，楔体上的多组安装螺丝孔采用了沉孔设计，安装固定后螺丝端面不会突出楔体表面，避免楔入过程中螺丝端面与木材摩擦造成螺丝松动，同时也能减少楔入时的阻力。楔体与主轴连接的位置做了圆弧过渡处理，避免应力集中在连接拐角处，经过反复的冲击载荷模拟，这个过渡结构能将连接处的应力峰值降低40%左右，大幅提升构件的使用寿命。在三维建模过程中，所有配合面都做了公差匹配设计，楔体与安装基座的配合公差选用H7/k6的过渡配合，保证安装后无明显旷量，主轴螺纹与传动套的配合选用6g/6H的公差等级，保证进给调节时顺畅无卡滞，同时不会出现间隙过大的问题。

　　针对林业作业多粉尘、多木屑的使用环境，设计时在楔体与主轴连接的位置预留了防尘密封槽，可以加装橡胶密封圈，避免木屑、粉尘进入主轴的传动配合面，减少日常维护的频次。整个构件的外形没有多余的突出结构，作业后粘附的木屑、树皮残渣很容易清理，不会出现残渣卡入结构缝隙难以清除的问题。实际选型适配时，只需要确认机具前端的安装孔位与主轴直径匹配，就可以直接替换安装，不需要对原有机具做额外的结构改动，适配性较强。
