皮恩萨生产线钢架结构生产工段装置

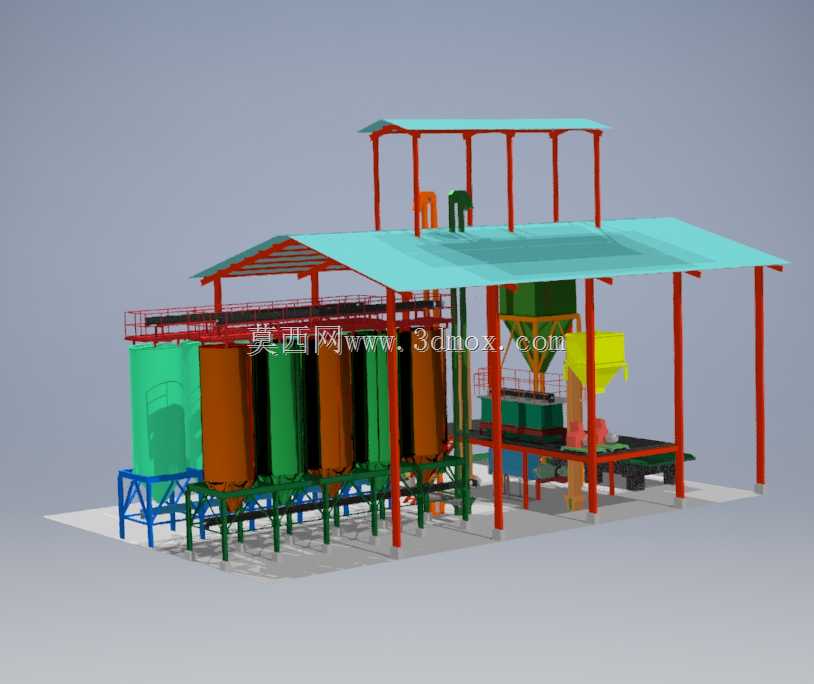

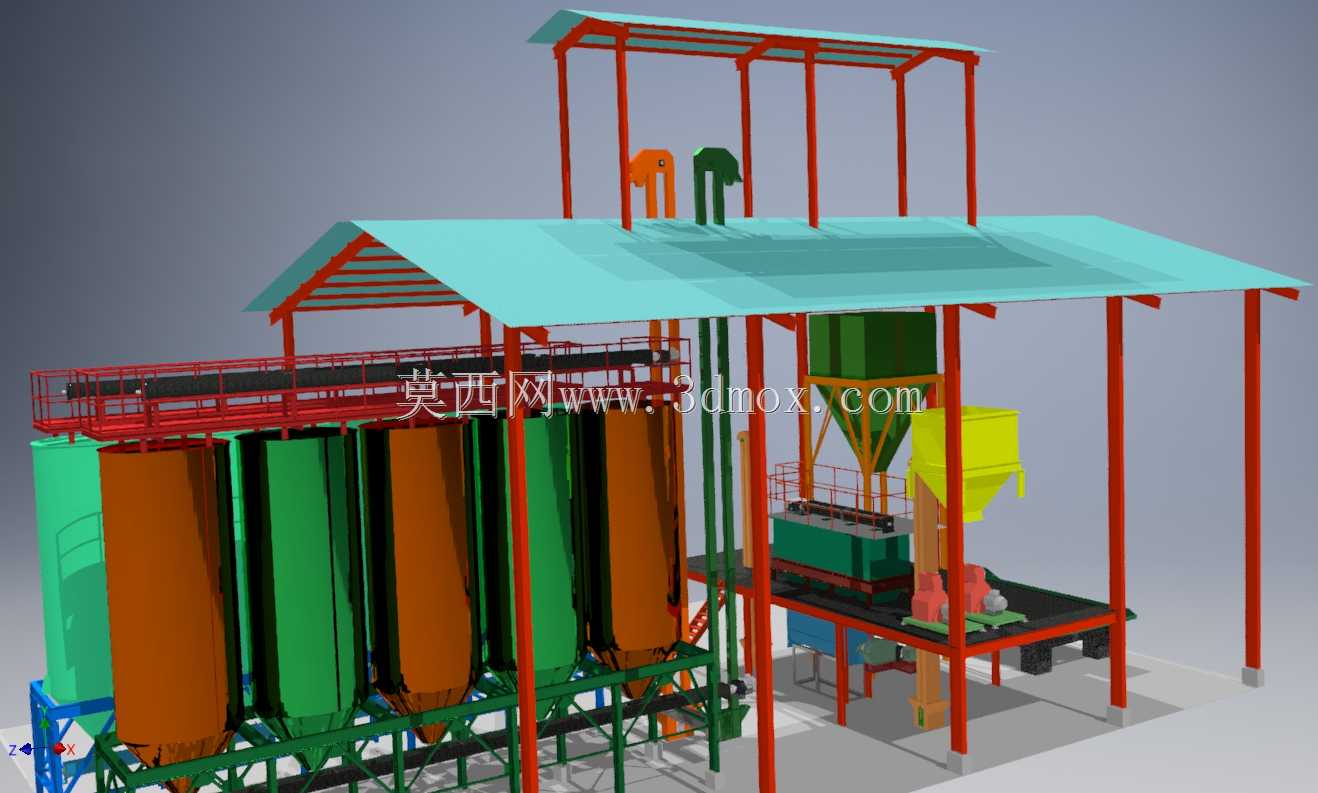

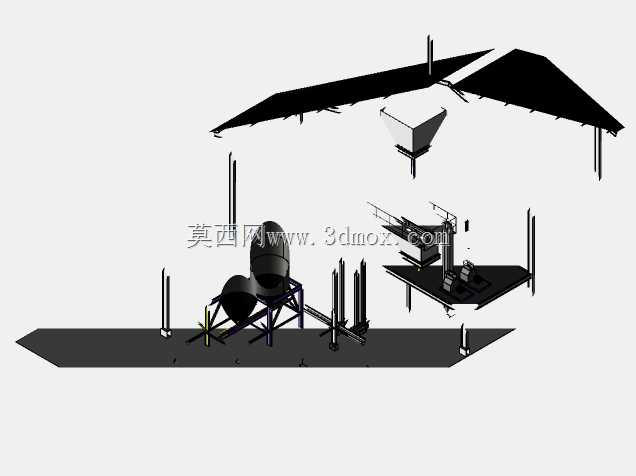

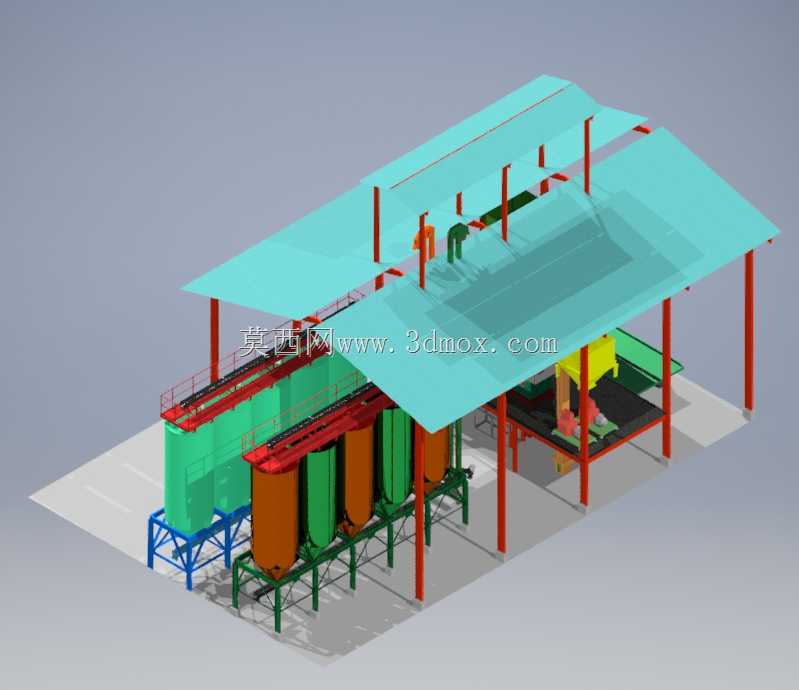

　　这套钢架结构装置是皮恩萨生产线的核心工段组成部分，主要应用于散状物料的连续化加工处理场景，常见于矿物分选、农产品深加工、建材原料预处理等需要多工序串联作业的生产现场，承担物料暂存、工序衔接、中间加工载体的作用。从结构布局来看，整体采用多层钢架支撑设计，主框架选用H型钢作为承重立柱，搭配槽钢焊接的横向檩条搭建分层作业平台，顶层设置带坡度的彩钢顶棚，既可以遮挡生产过程中的扬尘扩散，也能避免室外布置时雨水侵入设备内部影响运行稳定性，顶棚上方突出的框架结构可用于安装排风除尘管道或者照明检修设施，适配不同厂区的配套安装需求。

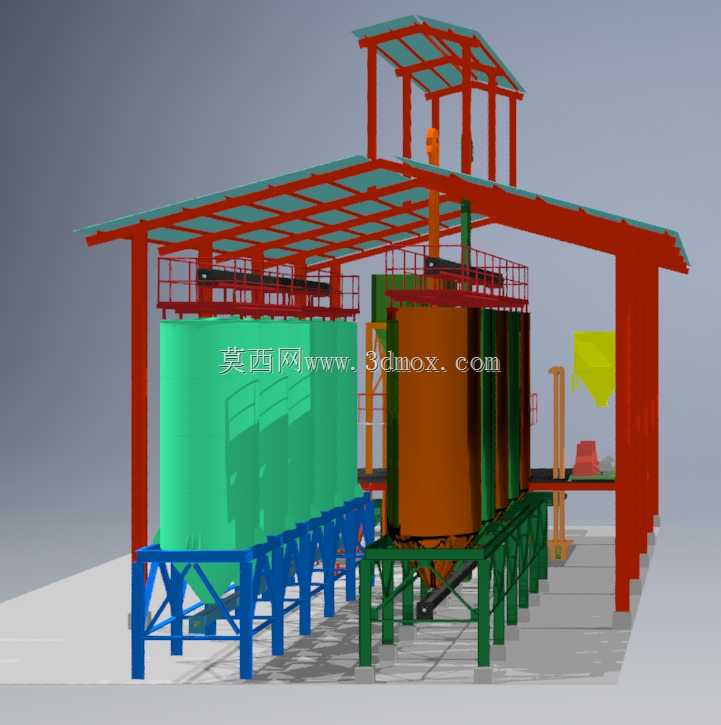

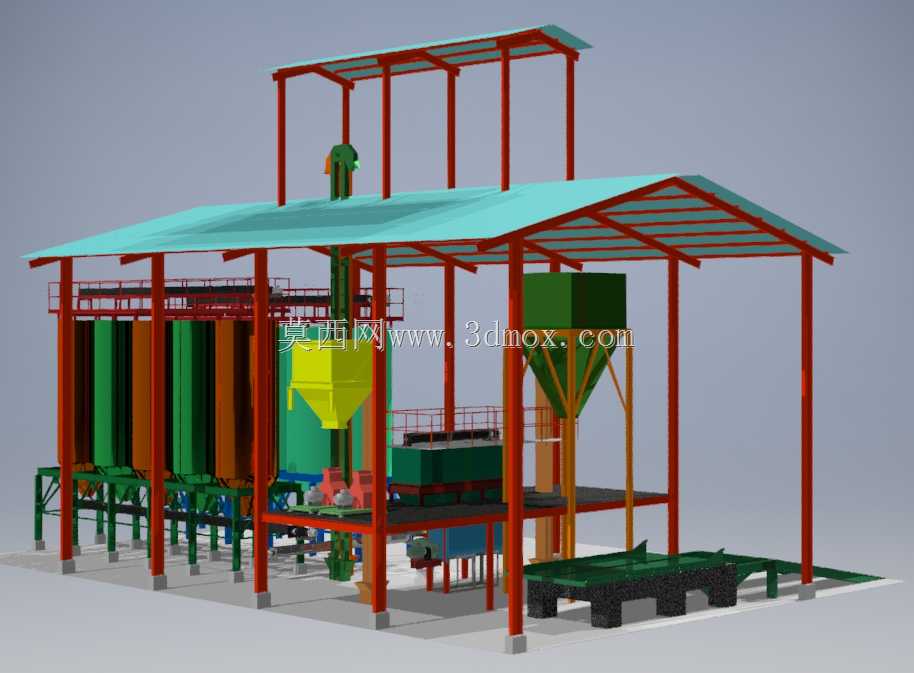

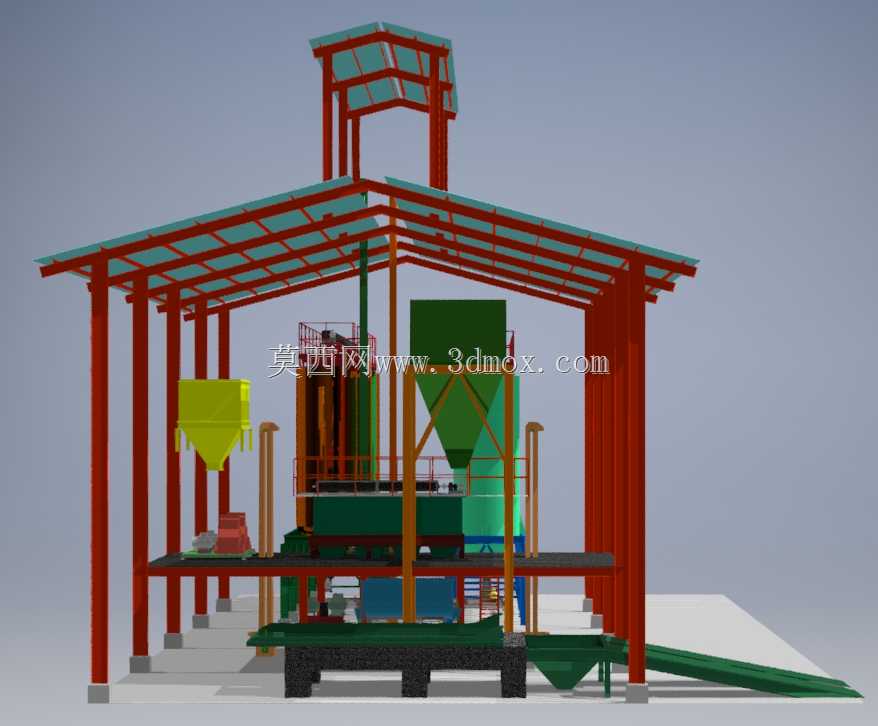

　　设备的功能分区完全贴合连续生产的物料流向设计，左侧悬挂的黄色锥底料仓用于承接上一工段输送来的待处理原料，锥底角度设置为55度，针对流动性一般的散料可以依靠自重完成出料，不需要额外加装振动出料装置，减少了易损件的维护成本；中间层平台布置核心加工单元，周边预留了1.2米宽的检修通道，平台踏板采用花纹钢板焊接，边缘设置150mm高的挡脚板，避免检修工具或者物料碎块从平台掉落引发安全事故；右侧的绿色锥斗用于承接加工完成的中间物料，下方衔接倾斜布置的皮带输送机构，可以直接将物料输送至下一工段的进料口，省去了中间转运的人力成本。

　　设计阶段充分考虑了现场安装的边界条件，整体钢架的柱脚采用预埋螺栓连接方式，安装时不需要在现场进行大量焊接作业，只需要将预制好的钢架分段吊装对位后紧固螺栓即可，大幅缩短现场安装周期；所有横向、纵向支撑的连接节点都采用加劲板补强，在承受设备动载荷的情况下不会出现焊缝开裂或者框架变形的问题；各层平台的设备安装预留孔位都按照常用加工设备的安装尺寸做了通用化设计，后期如果需要调整工艺更换设备，不需要对主框架进行切割改造，只需要调整平台上的设备安装垫板即可适配。

　　从安装尺寸边界来看，整套装置的总宽度控制在8米以内，总长度12米，最高点距离地面9.2米，适合布置在标准跨度的工业厂房内，也可以直接在室外硬化场地上安装使用，不需要额外搭建厂房围护结构；物料进出口的高度差经过精准计算，上游来料输送设备的出料口高度只需要匹配左侧料仓的进料口高度6.8米即可，下游输送设备的接料点高度对应右侧出料口的1.2米高度，能够和常规的皮带输送机、斗式提升机等通用输送设备直接衔接，不需要定制特殊规格的转接输送装置。

　　结构细节上，所有钢架的外露表面都做了除锈后刷防锈漆加面漆的处理，针对有腐蚀的物料加工场景，还可以更换为镀锌钢架材质提升使用寿命；料仓内壁可以根据物料的磨损特性加装聚乙烯耐磨衬板或者不锈钢衬板，避免长期卸料过程中料仓壁被磨穿；框架上预留的多处吊装耳板，既可以用于出厂时的分段吊装，也方便后期检修时吊装更换平台上的重型设备部件，不需要额外搭设临时吊装支架。整套装置的结构设计完全围绕生产实用性展开，没有冗余的装饰性结构，所有构件都承担对应的承重或者功能作用，能够在长时间连续生产的工况下保持结构稳定性，减少日常维护的工作量。
