教学用L型双圆弧槽结构连接件

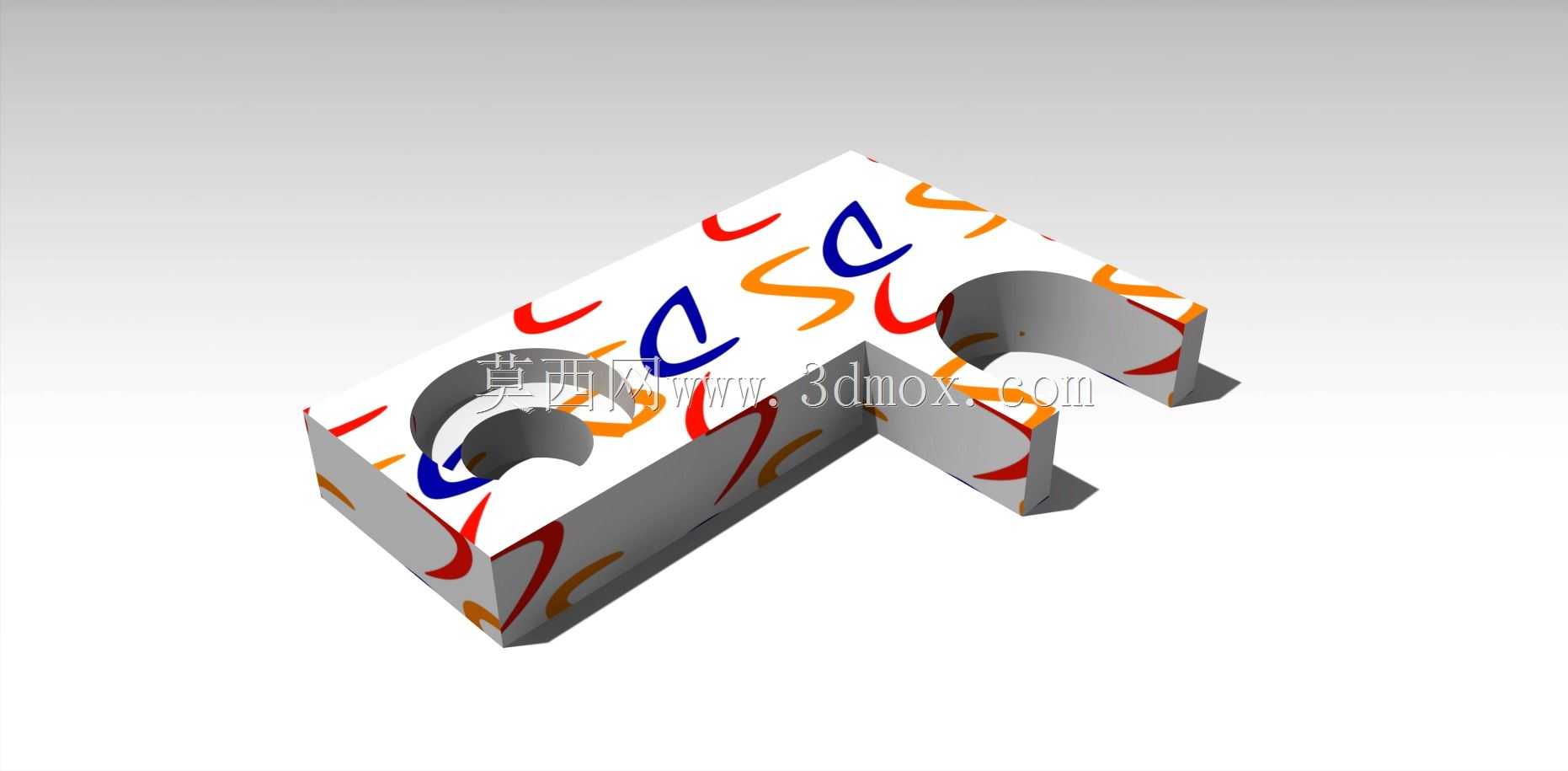

　　这款L型结构的零件，最初是为机械结构入门教学场景设计的演示构件，在日常的传感器安装实训、基础结构搭接练习中经常会用到这类零件。从实际使用场景来看，这类零件常被用作小型传感器的安装转接座，在教学实训台的传感器排布作业里，它可以同时适配两个不同安装方向的传感元件，两个圆弧槽的设计并非随意绘制，而是专门为了适配常见的M4、M5规格安装螺栓，允许安装时在圆弧范围内调整传感器的探测角度，不需要额外加工长圆孔就能实现小范围的位置微调，对于教学场景下学生反复拆装调整的使用需求来说，这种结构能降低零件的损耗率，也能让学生直观理解圆弧槽在安装调节中的作用。

　　从设计思路上看，整体采用L型的直角布局，是为了适配实训台常见的铝型材直角安装面，两个互相垂直的安装面可以分别贴合型材的两个相邻立面，不需要额外的转接角件就能完成固定。零件的两个圆弧槽分别布置在两个互相垂直的臂段上，每个槽的圆弧半径经过测算，刚好能覆盖常用的小型光电传感器、接近传感器的安装孔位调节范围，槽的宽度统一设置为5.2mm，既可以穿过M5的螺栓杆部，又能给螺栓留出微小的横向调整余量，不会因为间隙过大导致安装后传感器出现晃动偏移。零件的壁厚设计为均匀的4mm，这个厚度是在教学演示的强度需求和加工耗材成本之间做的平衡，既不会因为壁厚太薄导致学生拆装时用力不当造成零件变形，也不会因为壁厚过厚增加不必要的材料消耗，同时均匀壁厚的设计也适合在教学中演示注塑零件或者铣削加工零件的壁厚设计原则，让学生理解均匀壁厚对加工工艺性的影响。

　　在安装边界方面，零件的两个臂段长度分别为60mm和45mm，整体外轮廓的最大尺寸不超过70mm，占用的安装空间很小，在实训台的密集传感器排布场景下，不会和相邻的其他安装零件产生空间干涉。零件的直角内侧做了R2的圆角过渡，这个细节设计一方面是为了避免安装时直角锐边划伤学生的手，另一方面也是为了演示应力集中的规避设计，让学生理解在内转角位置做圆角过渡可以降低应力集中系数，提升零件的抗弯折能力。零件的两个端面都做了0.5mm的倒角，既可以去除铣削或者3D打印产生的毛边，也能在安装时起到导向作用，让零件更容易贴合安装基准面。

　　从功能特性上来说，这款零件除了作为教学演示件之外，也可以直接用在小型自动化设备的传感器临时安装场景中，比如小型输送线的来料检测位，当需要在型材角位同时安装对射式光电传感器的发射端和接收端时，这个零件可以一次性完成两个元件的固定，不需要分别设计两个独立的安装座，减少了安装所需的零件数量，也缩短了现场安装调试的时间。零件的表面没有做额外的复杂特征，所有的棱边都做了倒钝处理，没有尖锐的边角，符合教学场景下的安全使用要求。在建模过程中，这个零件的特征逻辑非常清晰，先绘制L型的基础草图拉伸成基体，然后在两个垂直面上分别绘制圆弧槽的轮廓做拉伸切除，最后添加所有的圆角和倒角特征，整个建模流程非常适合作为CATIA软件草图绘制、拉伸特征、切除特征的入门教学案例，学生可以通过绘制这个零件，掌握草图约束、特征编辑的基础操作，理解从二维草图到三维实体的建模逻辑。

　　在实际的实训教学中，这类零件往往会被反复拆装，所以在设计时特意将槽的边缘做了0.2mm的微小倒角，避免螺栓反复穿入时刮伤槽壁产生毛刺，影响后续的调节顺畅度。零件的两个安装面的平面度要求控制在0.1mm以内，保证安装后传感器的基准面和零件安装面完全贴合，不会因为贴合面存在间隙导致传感器探测方向出现偏差。和常见的平板式安装座相比，这种L型带双圆弧槽的结构，集成了直角转接和角度调节两个功能，不需要搭配其他附件就能完成两个垂直方向的传感器安装，在教学场景下可以减少实训套件的零件种类，降低实训器材的管理成本，同时也能让学生在单个零件的学习中掌握多个结构设计的知识点，理解结构设计中功能集成的设计思路。
