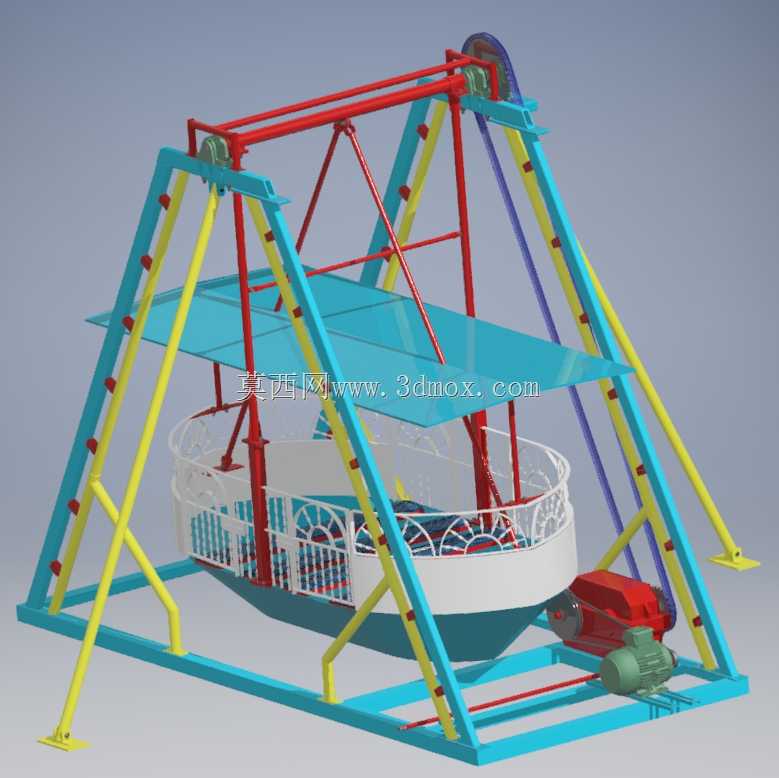

小型电动摇摆海盗船式游乐设施结构

　　这款小型摇摆类游艺设施，主要面向室内外亲子游乐场景、社区儿童活动区、小型商业综合体的儿童业态区域投放，区别于大型主题乐园的大摆幅海盗船，该设备的摆幅控制在低角度区间，适配低龄儿童的乘坐耐受度，运行过程的加速度被严格限制在人体舒适阈值内，避免低龄乘客出现眩晕不适的情况。设备整体采用桁架式钢架作为主体承载结构，底部为一体式焊接矩形底架，所有落地支脚均预留膨胀螺栓安装孔位，安装时可直接与硬化混凝土地面固定，无需额外做复杂的预埋基础，单台设备的安装占地边界控制在长4.2米、宽3.6米的矩形区域内，顶部遮阳棚的最高安装高度为3.2米，对室内场馆的层高要求较低，常规商业空间的3.8米以上净高即可满足安装需求。

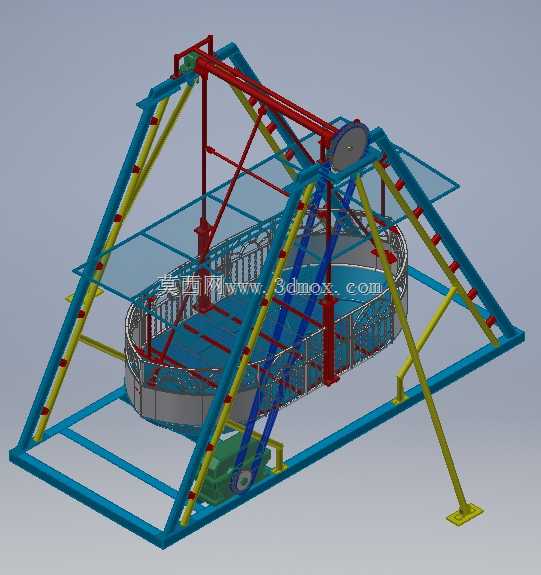

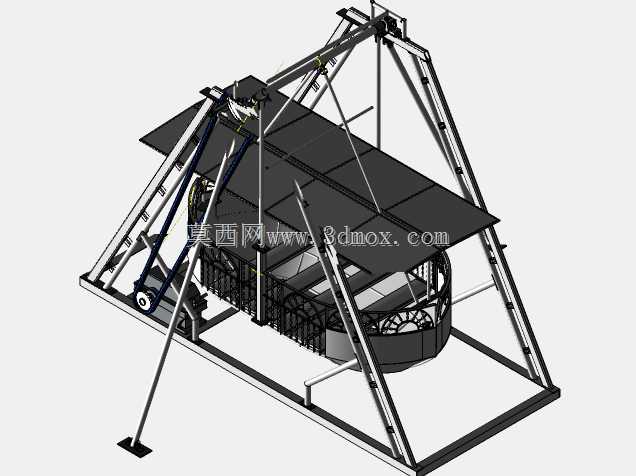

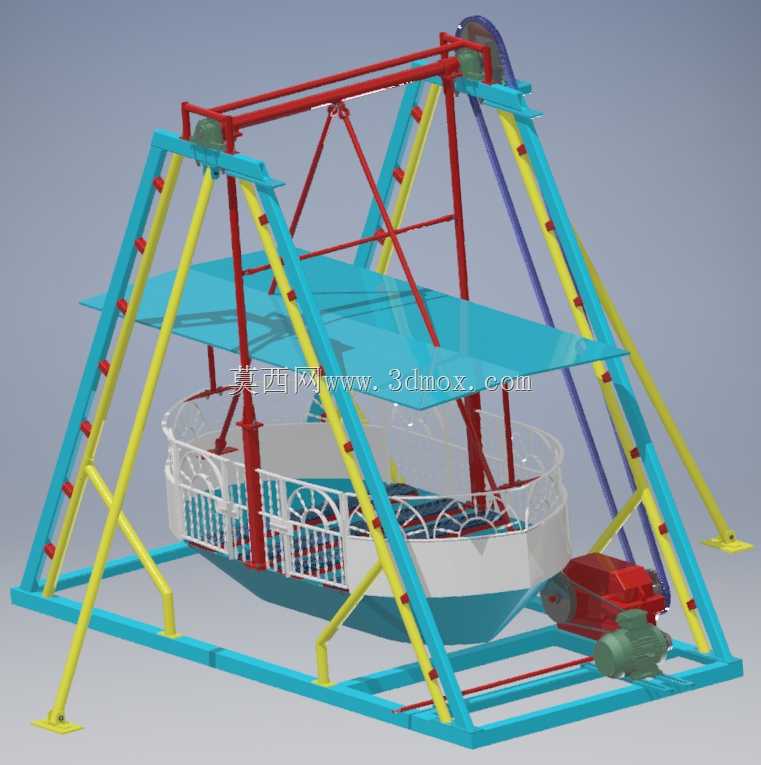

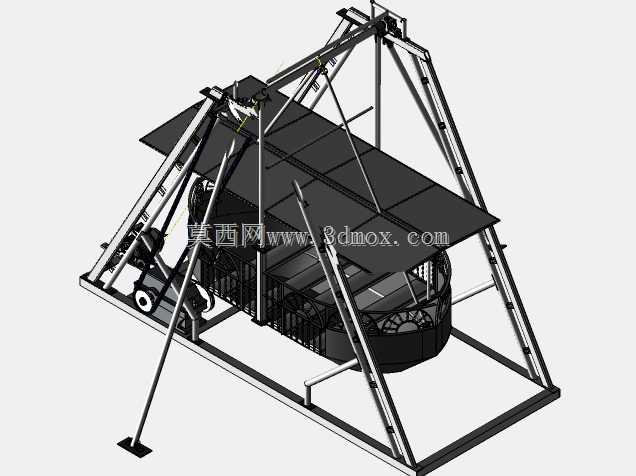

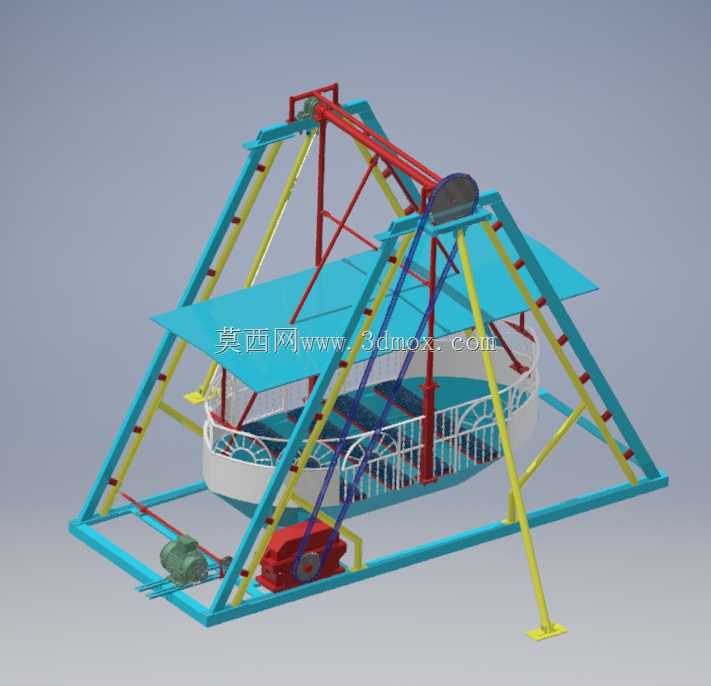

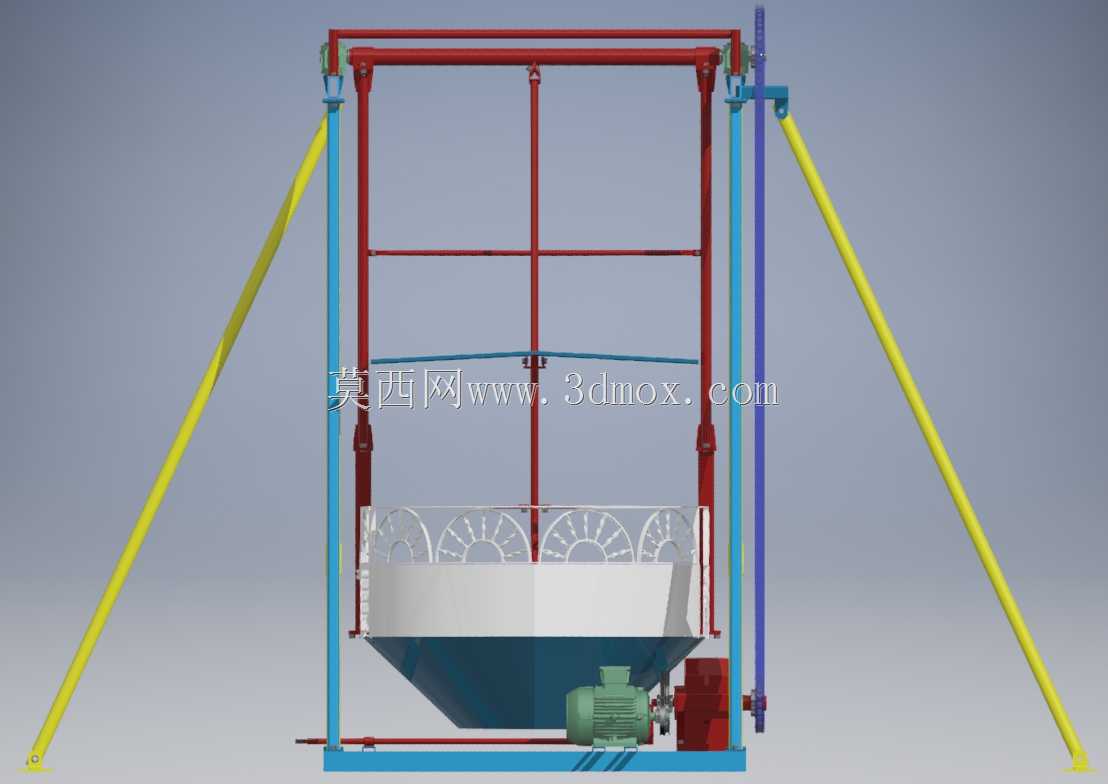

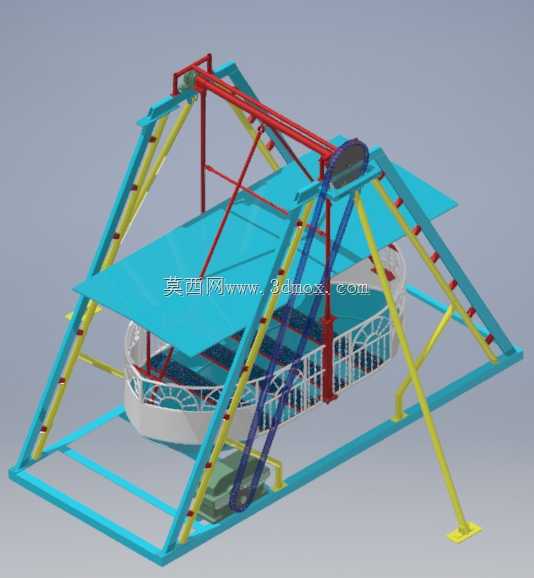

　　从结构设计逻辑来看，主体支撑框架采用三角稳定构型，两侧的斜向支撑立柱与底架横梁形成封闭三角受力结构，摆臂的上部铰接点设置在框架顶部的横梁中部，铰接位置采用带密封端盖的深沟球轴承作为转动副，既可以降低摆动过程的摩擦阻力，也能避免户外使用时灰尘、雨水进入轴承配合面造成磨损卡滞。设备的动力输出单元布置在底架后侧的低位区域，电机与减速机构通过曲柄连杆结构与船体下部的铰接座连接，将电机的连续旋转运动转化为船体的往复圆弧摆动，传动链路中设置有过载摩擦片，一旦出现船体摆动受阻的情况，摩擦片会先行打滑切断动力传递，避免结构件受刚性冲击出现变形断裂。

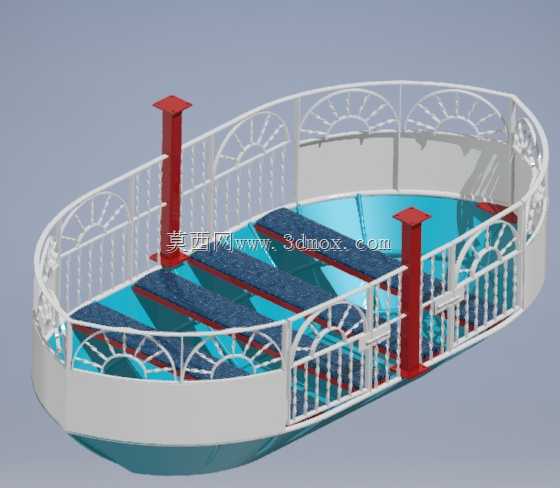

　　船体部分采用半包围式护栏结构，护栏的竖向栏杆间距控制在80毫米以内，符合儿童游艺设施的安全间隙要求，防止儿童肢体伸出护栏外发生磕碰，船体内部的乘坐区域设置有一体化成型的防滑座面，可同时容纳6名低龄儿童乘坐，船体上部设置有浅蓝色的遮阳顶棚，顶棚通过多根斜向支撑杆与顶部框架连接，既可以遮挡户外直射的阳光，也能在小雨天气为乘坐区域提供临时挡雨的作用。框架杆件的配色采用高饱和度的蓝、黄、红三色涂装，视觉辨识度较高，能够快速吸引儿童的注意力，所有杆件的外露端面均做了圆弧倒角处理，焊接位置打磨平滑后再做面漆喷涂，不存在尖锐的凸起棱角，从结构细节上规避磕碰划伤的风险。

　　在日常运维的结构设计上，所有的转动铰接位置都预留了润滑脂注油口，运维人员无需拆解结构即可定期加注润滑脂完成保养，动力单元的外侧设置有可拆卸的安全防护罩，既可以避免人员触碰运转部件发生危险，也能在检修时快速拆卸露出传动部件，降低日常维护的操作难度。设备的整体重心经过配平计算，静止状态下船体的重心位于摆臂铰接点的正下方，即使动力系统断开，船体也会在重力作用下缓慢回到最低静止位置，不会出现失控偏摆的情况，底架的后侧额外设置有配重安装位，如果设备放置在非硬化地面临时使用，可在配重位加装标准配重块，进一步提升设备的放置稳定性，避免运行过程中出现侧翻风险。
