皮恩索生产用螺带式螺旋搅拌转子结构

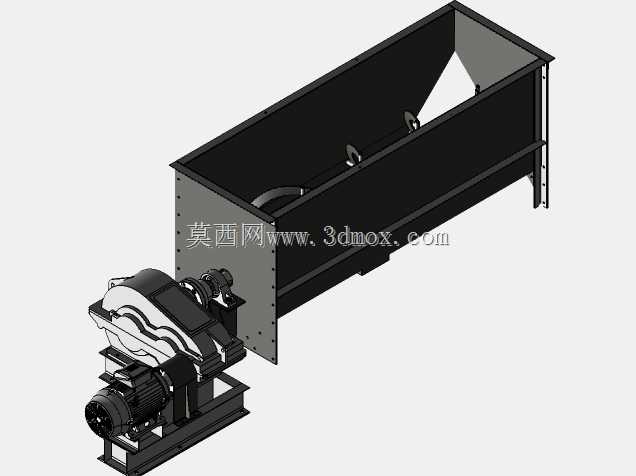

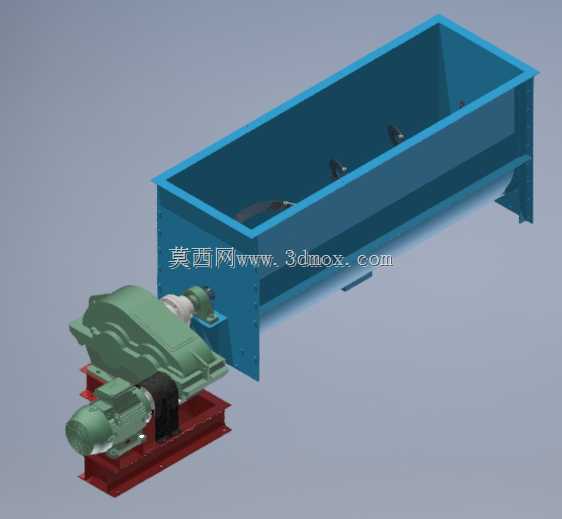

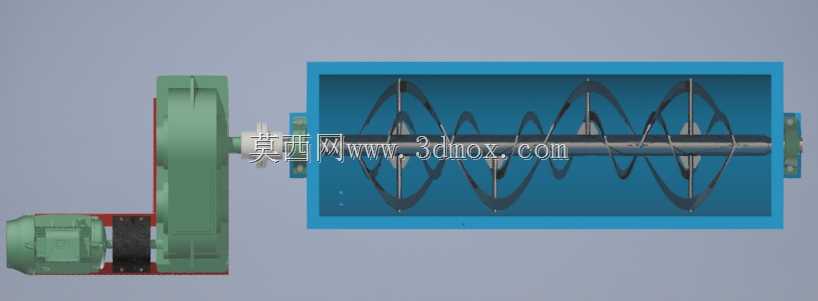

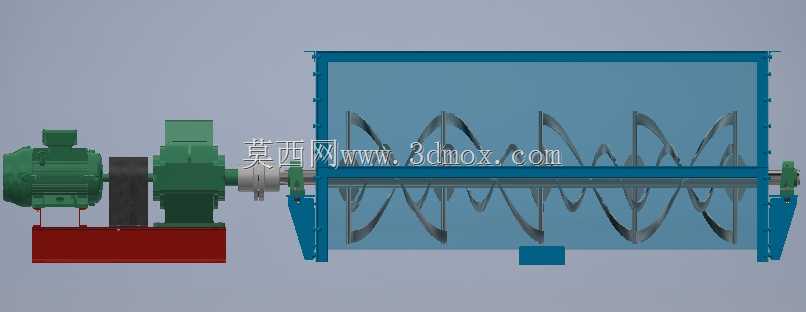

　　在皮恩索类物料的连续化生产工序里，这类螺带构型的螺旋转子是核心作业构件，多数时候被安装在卧式混合输送腔体内部，承担物料轴向推送、径向翻混的双重作用，和普通单螺旋输送件不同，它的螺带采用内外双层反向排布的设计逻辑，能在腔体转动或轴体转动过程中，让靠近腔壁的物料和靠近轴心的物料形成对流循环，避免高粘度、易结团物料在腔体内出现滞留死角。从结构设计的角度看，这类转子的核心受力段集中在中心主轴与螺带支撑筋的连接位置，建模时需要先确定主轴的通长尺寸，根据配套腔体的有效内径预留螺带外缘与腔壁的安装间隙，通常单边间隙控制在3-8mm区间，间隙过大会导致腔壁残料无法被有效刮除，间隙过小则会因为加工装配误差、轴体长距离运转的挠度变形出现刮蹭内壁的问题。

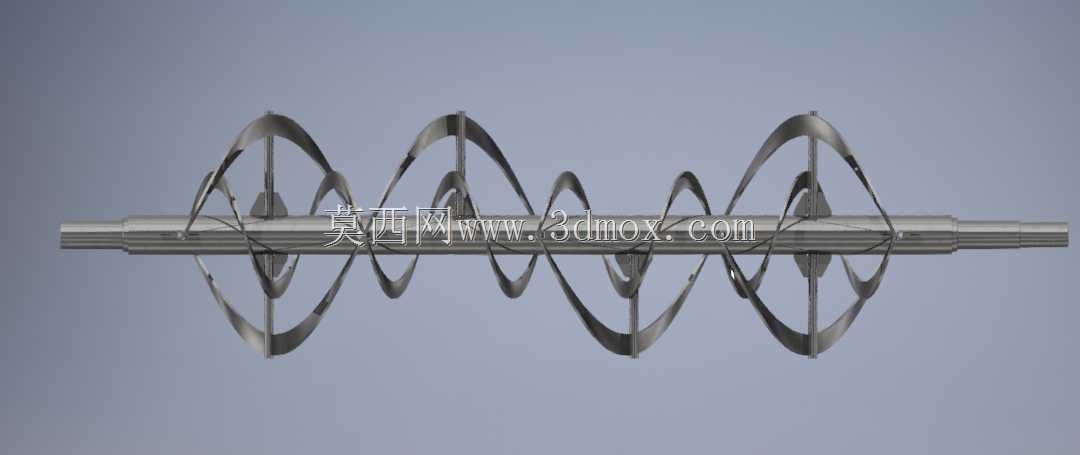

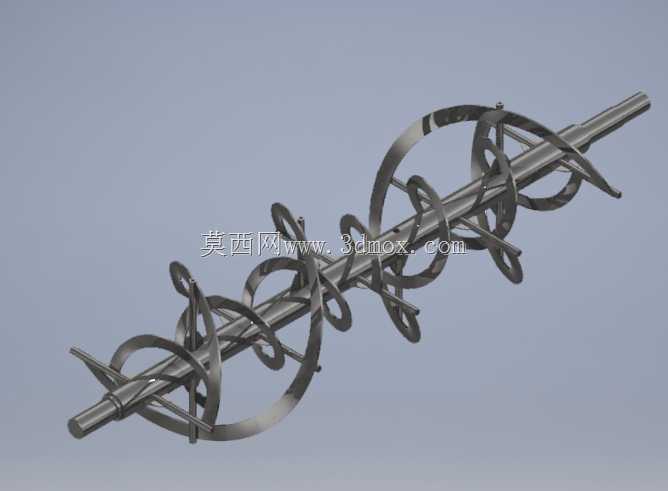

　　螺带本身的螺旋升角是设计时的核心参数，针对皮恩索生产过程中涉及的半固态、带一定纤维质的物料特性，螺带升角通常选取15°-22°区间，这个角度区间既能保证物料轴向输送的效率，又能给物料足够的径向抬升翻动力度，避免单纯推送导致的物料混合均匀度不足。内外层螺带的旋向相反，外层螺带负责将物料从腔体进料端向出料端推送，内层螺带则带动物料反向回流，在腔体内形成大循环的物料流场，相比桨叶式搅拌结构，这种螺带结构对高粘度物料的适配性更强，不会出现桨叶根部物料粘附堆积的问题。支撑筋的排布采用错位等距设计，每一圈螺带的支撑筋不在同一轴向截面上，避免物料在支撑筋位置形成搭桥堵塞，同时支撑筋与螺带、主轴的连接位置都做了圆弧过渡处理，减少应力集中的同时，

　　也避免直角缝隙残留物料造成的清洁难题。从安装边界来看，这类转子的两端轴头需要匹配腔体两端的轴承座与密封件尺寸，轴头的配合公差通常选取k6级过渡配合，保证运转时轴头与轴承内圈无相对窜动，轴端的键槽尺寸根据传递扭矩大小匹配，针对长径比超过12的转子结构，建模时还需要提前核算轴体的临界转速，将工作转速控制在临界转速的70%以下，避免运转过程中出现共振问题。实际生产应用中，这类转子除了用于皮恩索类物料的生产工序，也可适配其他高粘度膏状、粉状物料的混合输送场景，比如食品酱料、工业胶黏剂、改性粉体的混合作业，不同物料适配时只需要调整螺带的宽度、升角以及支撑筋的数量，不需要改动整体的安装接口尺寸，具备较强的场景适配性。

　　建模过程中需要注意螺带的曲面连续性，因为螺带属于薄壁钣金类构件，加工时通常采用板材卷制后焊接到支撑筋上，所以曲面建模时要保证螺带的展开尺寸可直接用于下料，避免出现曲面扭曲导致的卷制成型困难，螺带的厚度根据腔体容积大小选取，通常小容积腔体选用3-5mm厚度板材，大容积工业级腔体则选用8-12mm厚度的耐磨板材，应对物料长期摩擦带来的磨损问题。
