大型立式拱顶储液罐工业结构设计

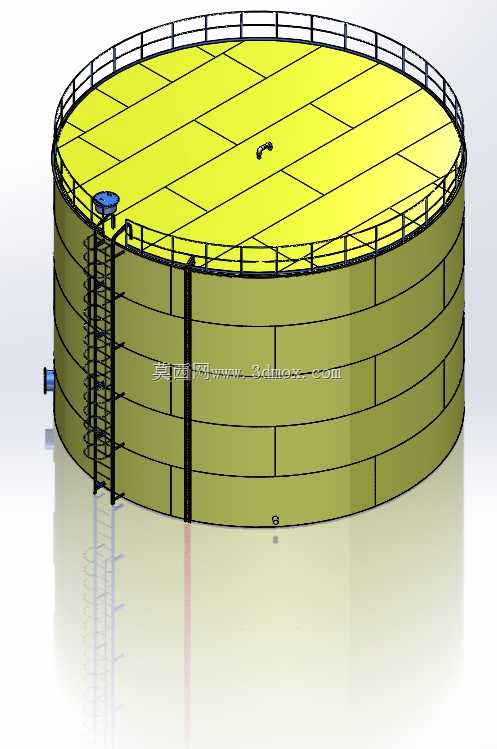

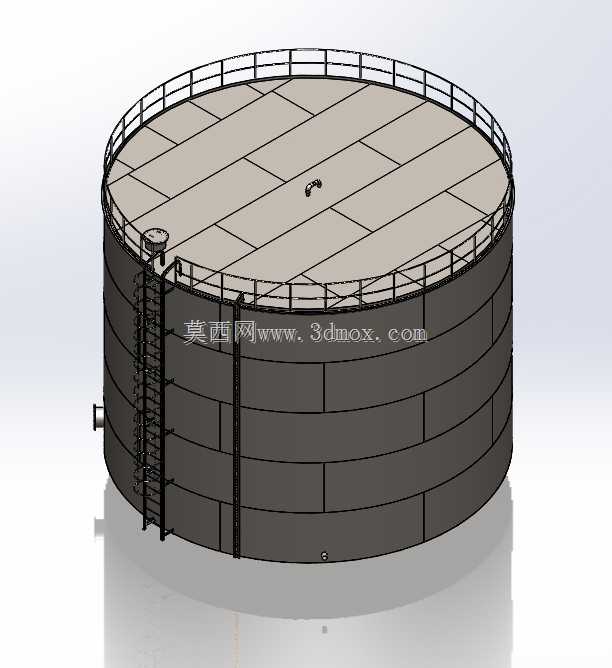

　　在石油炼化、粮油储运、化工原料仓储、市政供水调蓄等多个工业场景中，大型立式拱顶储液罐都是核心的静态存储类设备，这类设备主要承担常温常压下液态物料的长期密闭存储功能，相比卧式储罐，其单位占地面积的存储容积更大，适合大规模物料集中仓储的工况需求。本次呈现的储罐结构采用等直径立式圆筒形设计，罐壁为多圈钢板逐圈组焊的结构形式，每一圈壁板的厚度可根据储液静压力的分布规律做梯度调整，越靠近罐底的位置壁板承受的液柱压力越大，对应壁厚也会适当增加，在保证结构强度满足满罐载荷要求的前提下，尽可能减少上部壁板的材料冗余，控制整体制造成本。罐顶采用带肋拱顶结构，顶板下方布置径向与环向交错的加强筋，既可以承受罐顶区域的检修活载荷、积雪载荷，

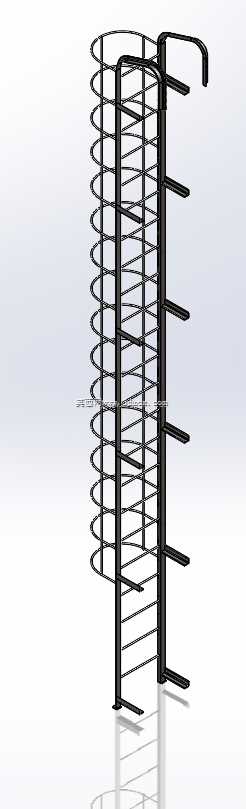

　　也能平衡罐内微正压或微负压带来的形变应力，避免罐顶出现失稳凹陷的问题。罐顶外围设置了一圈连续的安全防护栏杆，栏杆高度符合工业检修平台的安全防护要求，立杆与横杆的排布间距满足人员临边作业的防坠落标准，罐顶表面预留了量油孔、呼吸阀接口、透光孔等工艺附件的安装位置，其中量油孔旁设置了小型操作平台，方便运维人员日常检尺、取样作业。罐体外侧沿壁面设置了直爬梯结构，爬梯从罐底附近的检修地面一直连通到罐顶平台，爬梯两侧设置护笼，护笼的竖向间距与横向围护结构满足高空攀爬作业的安全规范，爬梯与罐壁之间通过连接支座固定，支座与罐壁的焊接位置做了应力分散处理，避免局部应力集中导致壁板开裂。罐壁下部预留了物料进出的工艺接管，接管位置距离罐底有一定高度，

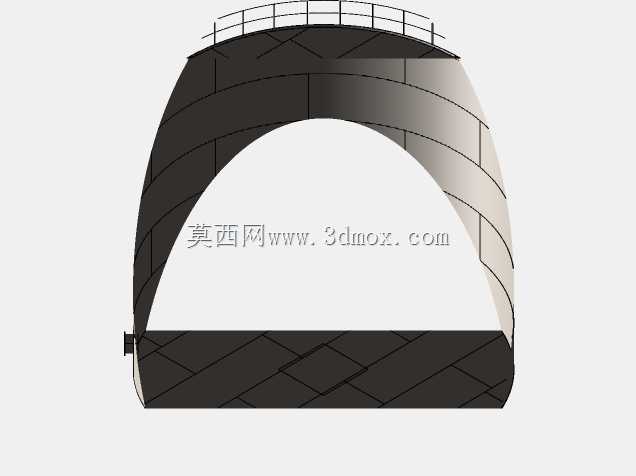

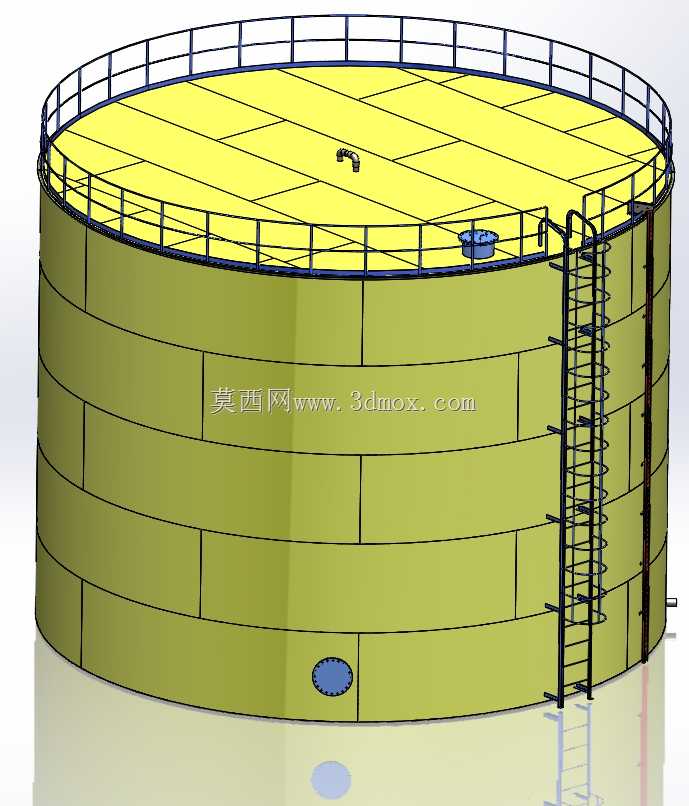

　　既可以避免罐底沉积的杂质进入出料管线，也能保证出料时的流态稳定，接管处设置了法兰连接结构，方便后续与厂区工艺管线快速对接。罐底采用边缘加厚的排板结构，中幅板与边缘板采用不同厚度的钢板拼接，边缘板做了适当的翘起处理，抵消罐底受储液压力产生的下凹形变，避免罐底与基础之间出现局部悬空导致的应力集中。从安装边界来看，这类储罐需要配套建设钢筋混凝土环形基础，基础顶面需要做水平度找平与防腐防渗处理，罐体安装时要保证整体垂直度偏差控制在规范允许范围内，避免壁板局部受力不均；罐体周边需要预留足够的检修通道，爬梯入口位置要避开管线密集区域，保证运维人员通行顺畅。在设计过程中，需要充分考虑储液的密度、腐蚀性、存储温度等参数，对应选择壁板材质、

　　防腐涂层类型以及密封结构形式，对于存储易挥发物料的场景，还需要在罐顶配套呼吸阀、阻火器等安全附件，保证罐内压力始终处于安全区间。整个罐体的结构拆分完全符合现场组焊的施工逻辑，每一块壁板、顶板、底板的尺寸都适配常规运输车辆的装载边界，不需要现场做额外的板材裁切，能够有效缩短现场安装的施工周期，降低现场作业的焊接工作量与质量管控难度。
