弯式快接给水导流管件结构设计

　　在民用供水、工业流体输送、小型设备冷却循环等管路布设场景里，这类弯式给水导流件的使用频率一直不低，很多管路走向需要转向、同时要兼顾端部快装密封的位置，都会用到同结构的导流管件。不同于普通直连式管路接头，这款带弯角的导流件专门适配管路存在轴向偏移、需要避让周边安装空间的布设需求，不需要额外搭配多段直头加弯头的组合件，就能一次性完成转向与端部对接，能有效减少管路连接节点，降低多节点拼接带来的渗漏风险点。

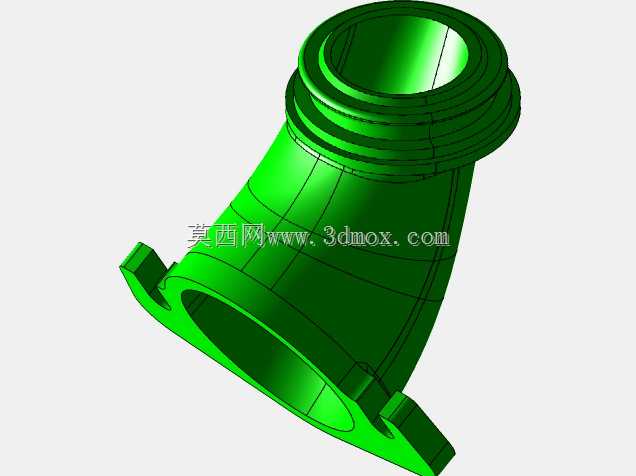

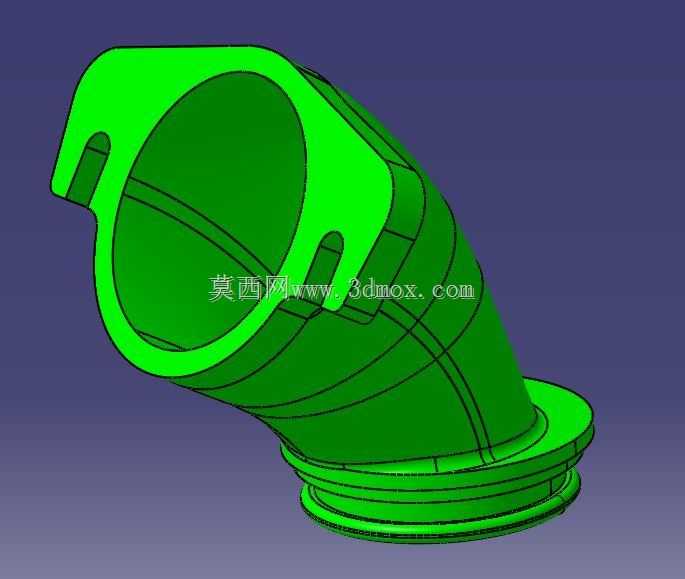

　　从结构设计逻辑来看，这款管件整体采用45度左右的弯角流道设计，流道内壁全程做顺滑过渡处理，没有直角折角或者突兀的截面突变，流体在管内流动时不会产生明显的紊流区，能有效降低流阻，减少输送过程中的压力损失，不管是输送常温清水，还是低浓度的冷却介质、轻度腐蚀性的工业水剂，都能保证流动状态平稳，不会因为流道结构问题产生局部气蚀，延长管件自身的使用寿命。管件的大口径端设计了带两个对称卡槽的法兰式对接结构，卡槽的位置、深度都做了适配性设计，对接时不需要额外拧动多颗螺栓，只需要对准对接端的卡扣位旋转卡合，再配合端面的密封胶圈就能完成密封固定，安装效率比传统螺栓法兰高很多，特别适合需要频繁拆装维护的管路节点，比如设备端的冷却水接驳口、临时供水的快速接驳点。

　　管件的另一端设计了多道环形凸筋的插接结构，凸筋的外径尺寸与常用的柔性软管内径做了公差匹配，插接时软管能顺着凸筋的导向滑入，多道凸筋会在软管内壁形成多道密封线，配合外部喉箍锁紧之后，能承受常规供水系统的工作压力，不会出现脱管、渗漏的问题。整个管件的外壁做了等壁厚设计，壁厚取值兼顾了结构强度与材料成本，在常规1.6MPa工作压力下不会出现鼓胀、开裂的问题，同时不会因为壁厚过大造成材料浪费、整体重量过重的问题。

　　在安装边界方面，这款管件的弯角转向半径经过优化，不会因为转向半径过小造成安装时与周边管路、设备构件产生干涉，端部卡槽的对称设计让安装时不需要刻意对准特定角度，只要卡扣对位就能完成固定，现场安装的容错率更高。两个对称的卡槽除了承担卡接固定的作用，还能作为拆卸时的受力点，用普通的卡钳就能撬动解锁，不需要专用工具，后期维护更换的成本更低。流道的截面全程保持通径设计，不会因为弯角结构缩小过流面积，同等管径下的输送流量和直连管路基本持平，不会因为加装这个转向件造成管路输送效率下降。

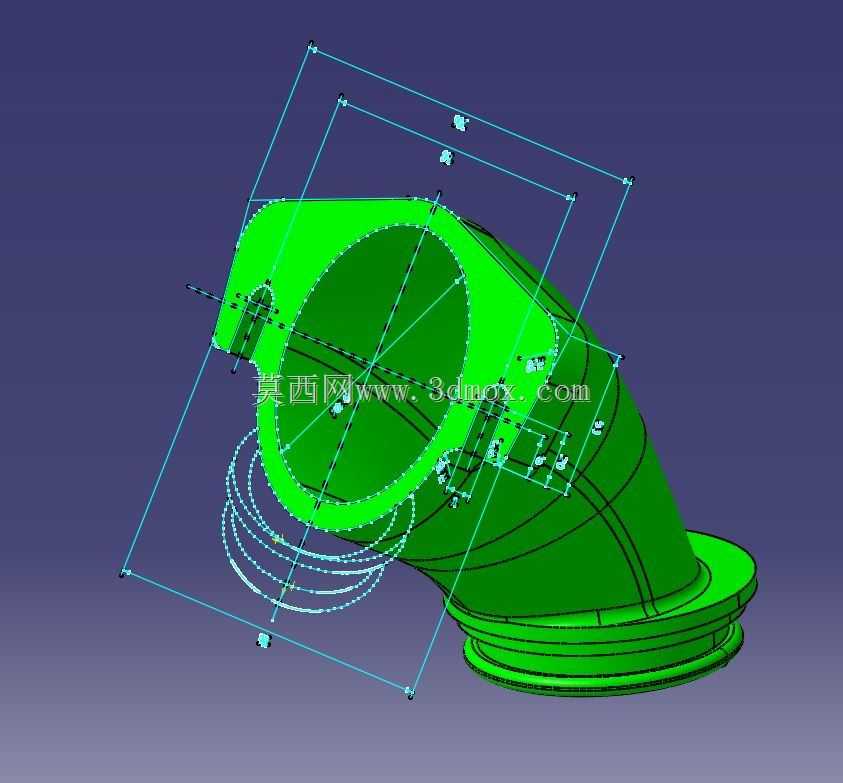

　　从实际使用场景的适配性来看，这类管件既可以用在建筑给排水的支管转向接驳位置，也可以用在注塑机、焊机这类工业设备的冷却循环水系统里，还能适配农用灌溉系统的快速输水管路布设，不同场景下只需要根据输送介质的特性更换对应材质的密封件，就能满足使用要求。建模过程中对所有的对接尺寸都做了公差校核，卡接位的配合间隙、插接端的凸筋尺寸、弯角部分的壁厚均匀性都经过反复调整，既保证安装时的插拔、旋转操作顺畅，不会出现卡滞或者配合过松的问题，也能保证长期使用过程中结构的稳定性，不会因为温度变化造成的材料热胀冷缩出现配合失效。
