三铲斗式物料换向分送结构件

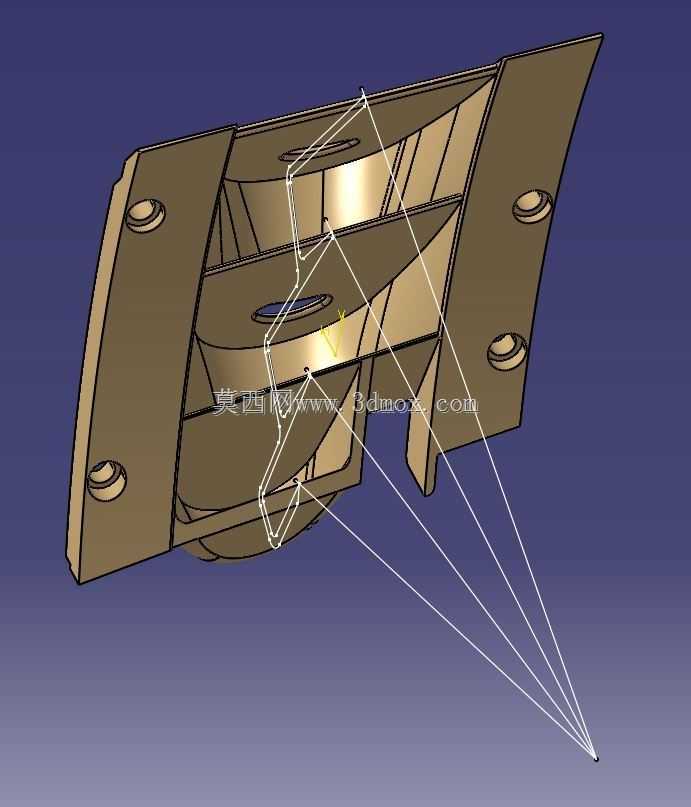

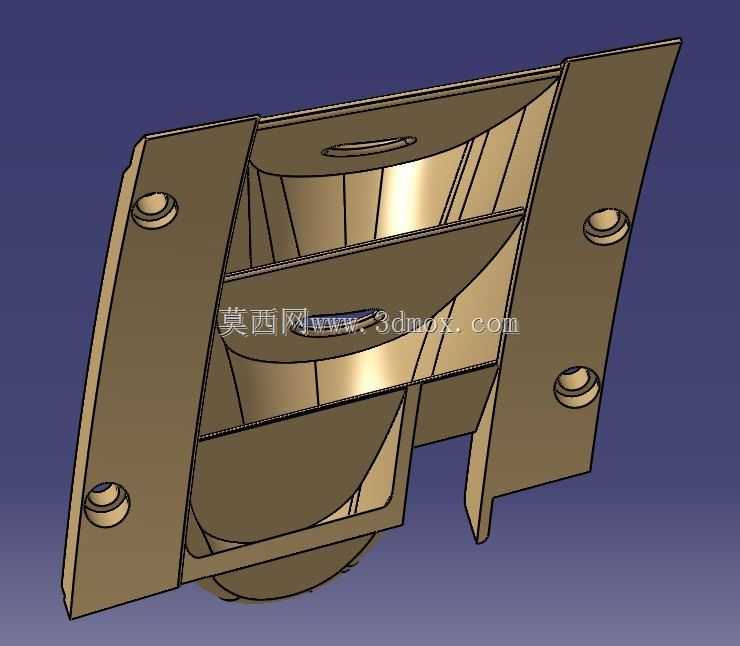

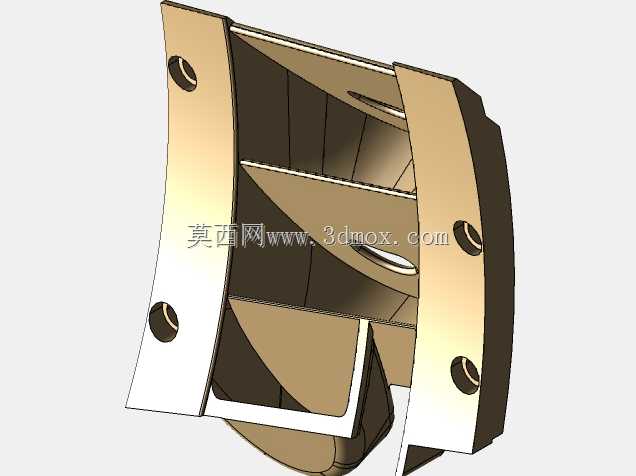

　　该结构件主要应用于散料输送系统的管路换向节点，常见于粮食加工、建材骨料输送、粉体物料转运等场景，安装在上下段输送管路的衔接位置，可根据下游工艺需求切换物料的流向，将上游输送来的散状物料导向不同的下游输送支路，替代传统的翻板式换向阀易卡料、密封性差的缺陷，尤其适配有一定磨琢性的颗粒、小块状物料的分送工况。从功能特性来看，三个独立的弧形导流腔室分别对应三个不同的出料方向，腔室内壁采用顺滑的弧面过渡设计，不存在直角积料死角，物料在腔室内流动时不会出现卡滞、残留的问题，两侧的安装法兰板上预设了四个沉头安装孔，可直接与上下游的管路法兰通过螺栓紧固连接，安装时无需额外制作转接件，法兰板与中间导流腔体采用一体化的加强筋连接，

　　能够承受物料长期冲刷带来的冲击力，避免长期使用后出现焊缝开裂、腔体变形的问题。设计过程中首先根据输送物料的安息角确定了导流腔的倾斜角度，确保物料在自重作用下能够顺利滑出，不会在腔体内堆积，三个腔室的交汇位置做了圆弧过渡处理，减少物料对交汇点的直接冲刷，降低磨损速率；两侧法兰板的安装孔位按照行业通用的管路法兰安装尺寸设计，孔距公差控制在±0.2mm范围内，保证现场安装时能够快速对位，不需要二次扩孔调整；腔体的壁厚根据输送物料的磨琢性选取，常规颗粒物料工况下壁厚取6mm，若输送磨琢性较强的矿料可适当加厚至8-10mm，腔体外部的加强筋沿物料流动方向布置，既能够提升整体结构刚度，又不会额外增加过多的结构重量。从安装边界来看，

　　该结构件的整体宽度适配常规300mm通径的输送管路，安装时需要预留的轴向空间不超过400mm，两侧法兰的安装面平面度公差控制在0.1mm以内，安装后与管路衔接处的缝隙不超过1mm，可配合橡胶密封垫实现无漏料安装；腔室的入口尺寸与上游管路的出口尺寸完全匹配，三个出料口的尺寸与下游支路管路的通径一致，物料从入口进入后可顺着弧形腔壁直接滑入对应的出料口，整个换向过程不需要额外的动力部件，依靠外部的管路切换挡板配合即可完成流向切换，结构本身无活动部件，日常维护仅需要定期检查内壁磨损情况即可，故障率远低于带活动转轴的换向装置。在建模过程中对所有的弧面过渡位置都做了曲率连续处理，避免出现应力集中点，沉头孔的深度按照标准螺栓的沉头尺寸设计，

　　确保螺栓安装后头部不会突出法兰平面，影响密封效果；腔体与法兰连接位置的圆角做了R5的过渡处理，既能够减少焊接应力，也能够避免安装时割伤操作人员。实际工况使用中，该结构件可承受0.1MPa以内的物料正压力，适配物料温度不超过120℃的常规散料输送场景，若需要输送高温物料可更换对应的耐热材质制作，整体结构的使用寿命比普通翻板换向结构提升3倍以上，尤其适合连续作业的输送生产线使用，能够减少因换向部件故障导致的生产线停机时间。
