通快Trumatic6000激光加工配套模具结构

　　这套模具是配套激光加工设备使用的定位工装，主要服务于钣金激光切割、成型工序的工件装夹环节，在精密钣金加工车间的数控激光加工工位上，这类工装直接决定了批量加工时的工件重复定位精度，避免每次上料后重新找正带来的工时损耗，也能减少因工件移位产生的加工报废。从实际使用场景来看，它适配的是厚板钣金件的激光加工工序，当加工带中心孔位、圆周排布特征的法兰类、盘类钣金零件时，这套模具可以直接承托工件，通过周边的安装块固定在机床工作台上，不需要额外搭建临时压装结构。

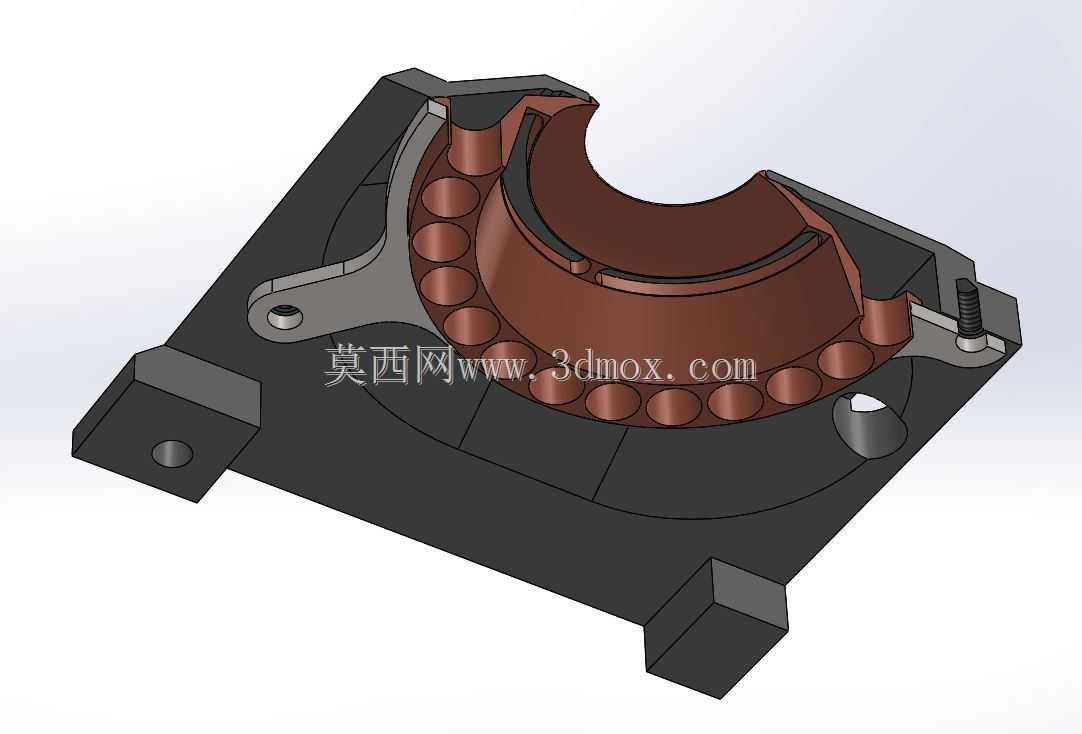

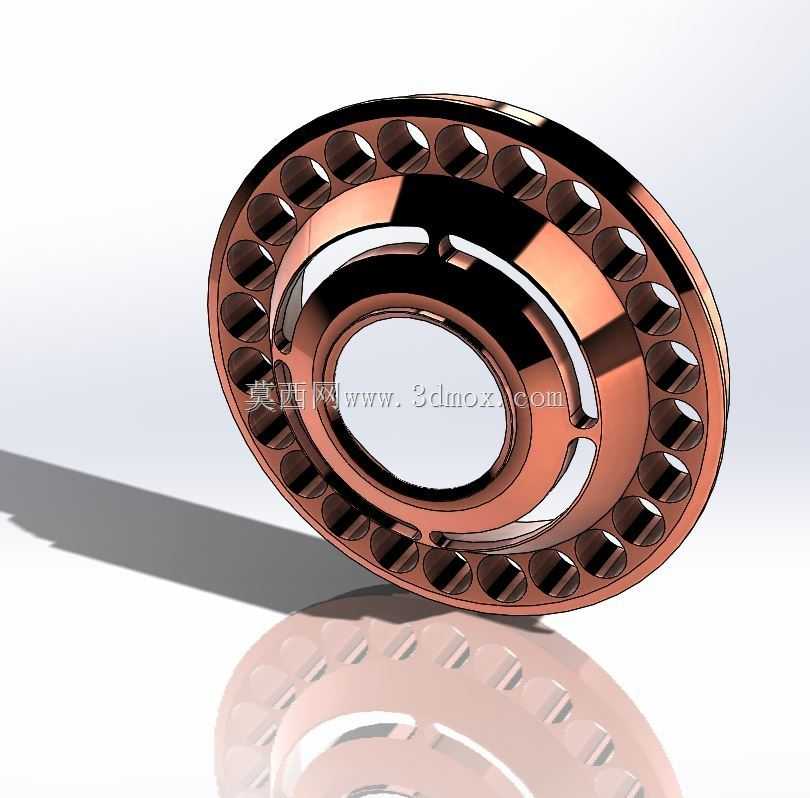

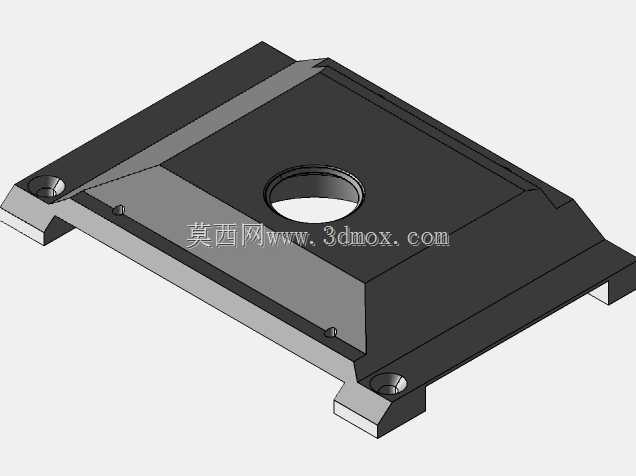

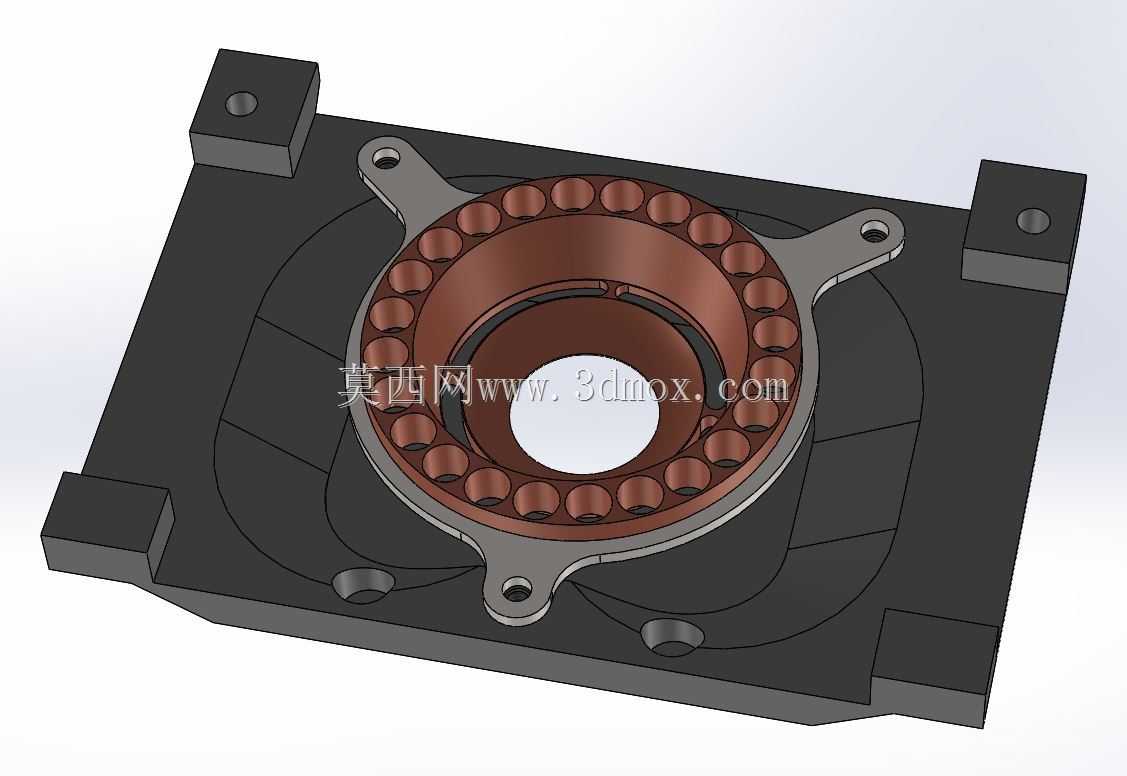

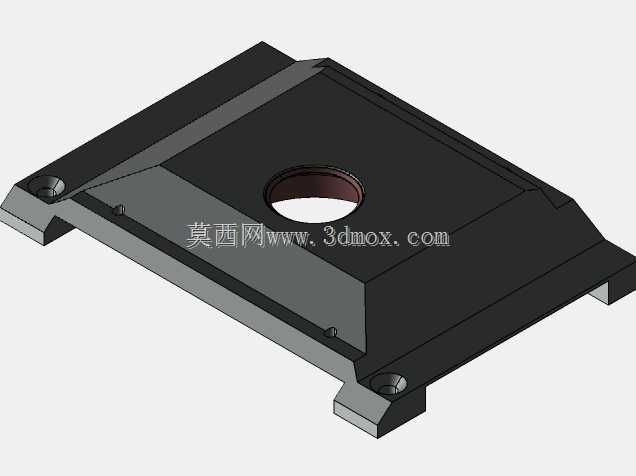

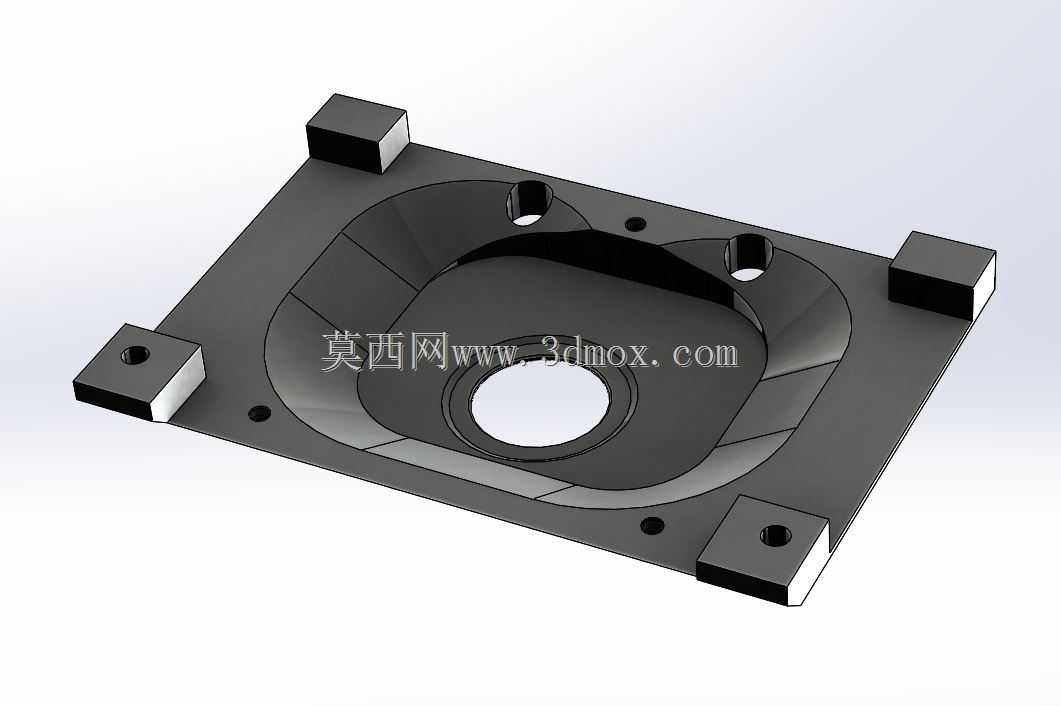

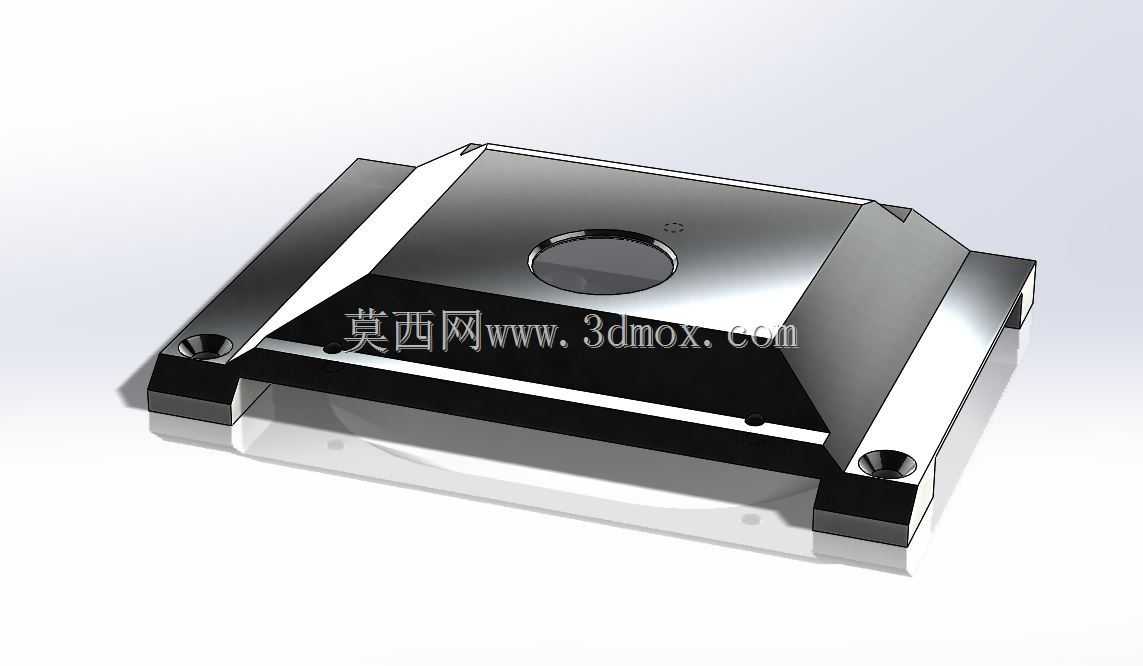

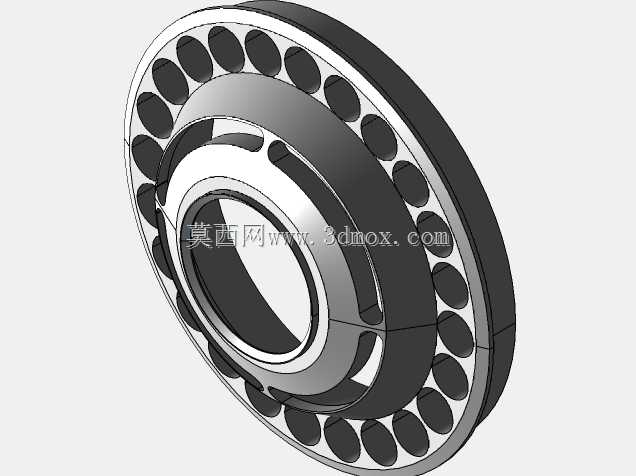

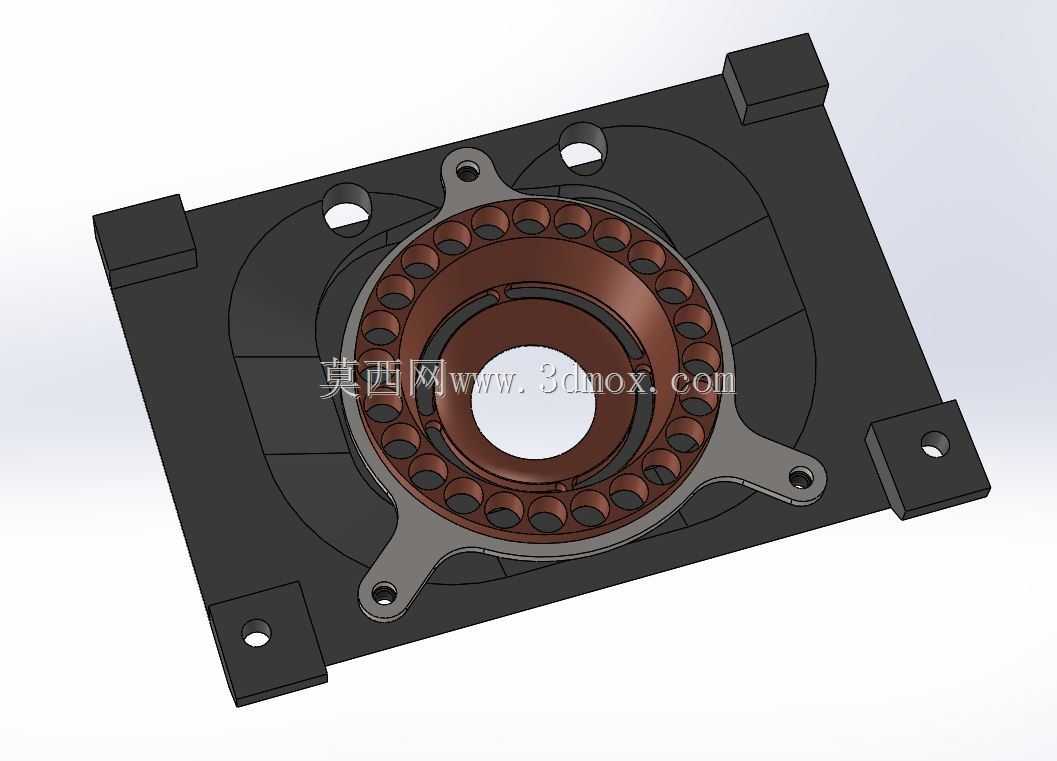

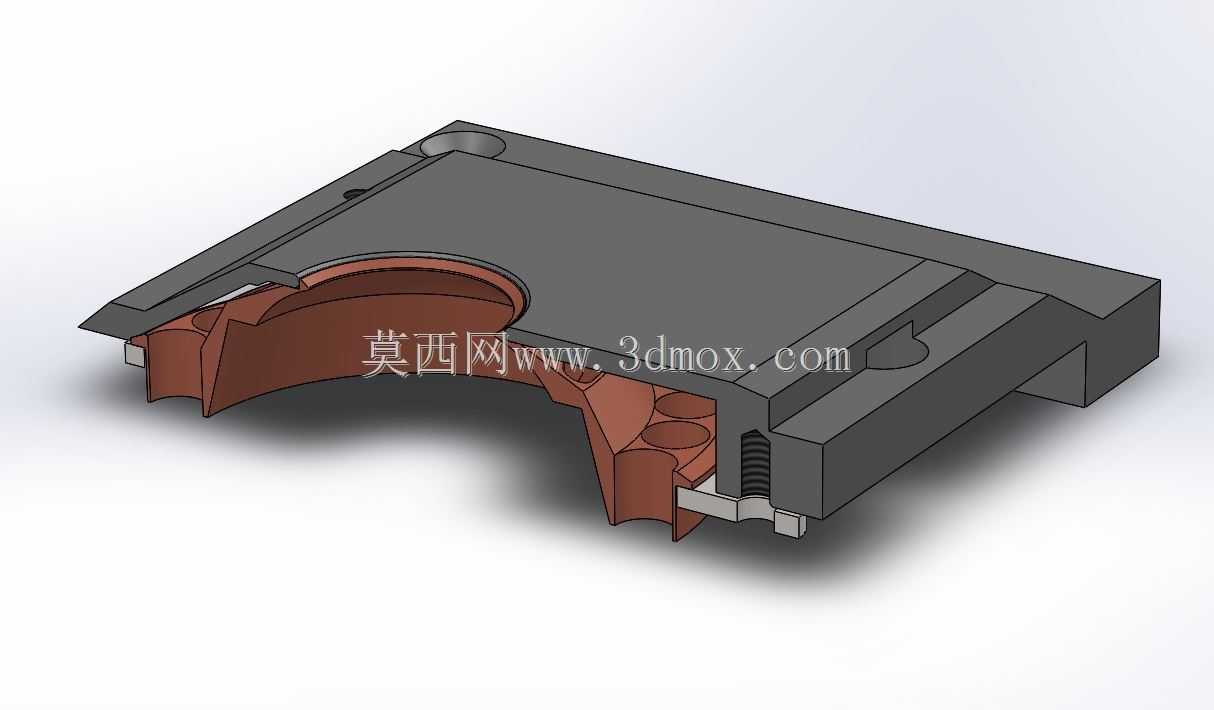

　　设计上优先考虑了装夹的刚性与定位的同轴度，底座采用带减重槽的方块结构，四个角的凸台是安装基准位，每个凸台上预留的沉孔用于和机床工作台的T型槽配合锁紧，安装时只要对齐工作台的基准孔位，就能保证整套模具的坐标系和机床加工坐标系重合，减少对刀步骤。中间的环形承托结构是核心定位面，内层的铜色环带是和工件中心孔配合的定位止口，止口的外径公差控制在h7级别，刚好和工件的预制中心孔间隙配合，既不会因为过盈导致工件装夹卡滞，也不会因为间隙过大产生定位偏移。环形区域均匀排布的半球形凹槽，是对应工件上的凸点特征设计的让位结构，当工件放置到模具上时，预制的凸点会刚好落入凹槽内，既可以起到周向防转的作用，也能避免工件背面的凸点被压伤，保证加工时工件背面和模具承托面完全贴合，减少激光切割时的工件震颤。

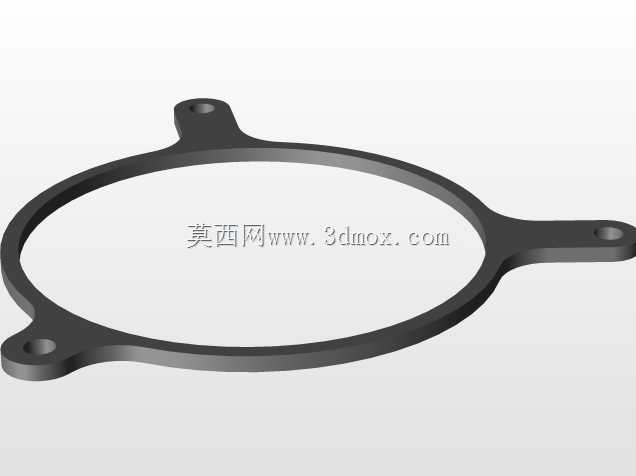

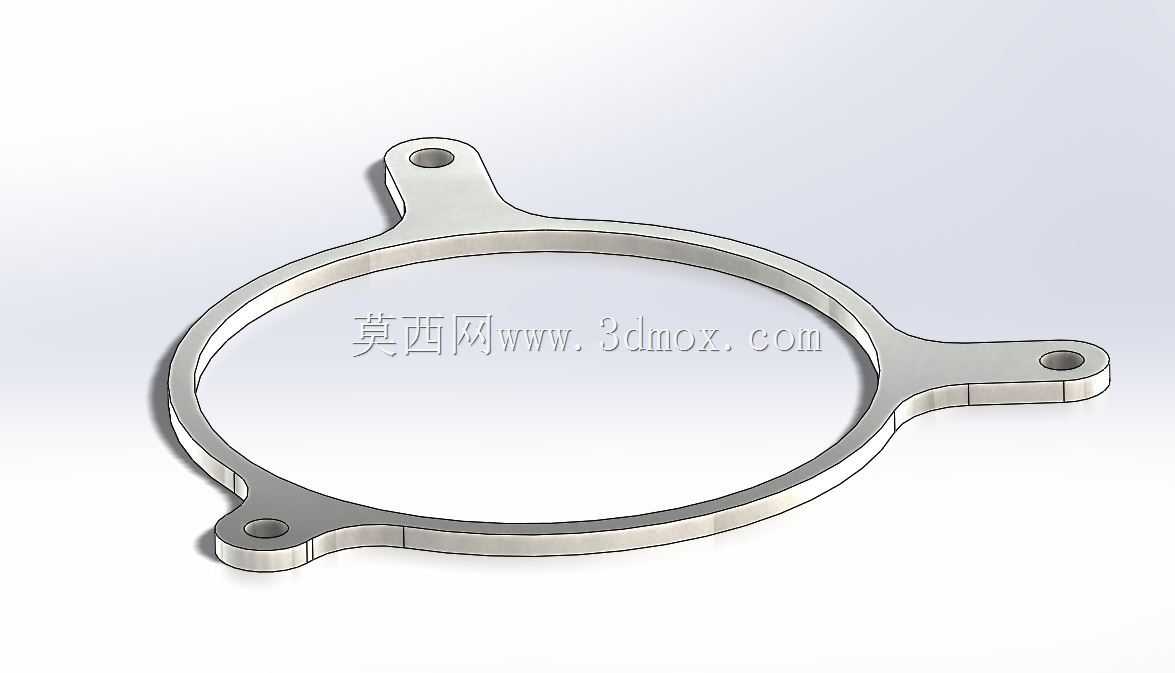

　　两侧伸出的带孔压耳是辅助压紧位，当工件放置到位后，可以在压耳位置安装快速压钳，将工件边缘压紧，避免高压辅助气体吹到工件表面时产生翘曲。底座上的弧形减重槽不是随意设计的，一方面是减少模具整体重量，方便人工吊装更换，另一方面这些槽的位置刚好避开了激光加工时的落料区域，切割下来的废料可以顺着槽体滑落到机床的废料收集通道内，不会积存在模具表面影响后续装夹。

　　从安装边界来看，整套模具的安装基准面是底座的底面，平面度要求控制在0.02mm以内，四个角安装凸台的位置度相对于中心定位环的同轴度公差不超过0.03mm，保证安装到不同机台时的定位一致性。中心定位环的高度比工件厚度低2mm，避免激光加工时激光头误碰到模具表面，同时承托面的粗糙度控制在Ra1.6，既不会划伤工件表面，也能保证工件放置时的贴合度。在实际生产中，这类模具属于设备配套的专用工装，不需要频繁调整，一次安装校准后可以完成上万件同类型工件的加工，相比通用的台钳、压板装夹，加工效率可以提升40%以上，同时能将工件的位置精度控制在0.05mm以内，满足精密钣金件的后续装配要求。设计时还考虑了模具的耐用性，和工件接触的定位环采用了淬火处理，硬度达到HRC45-50，长期装夹工件不会产生磨损变形，底座采用铸铁材质，减震性能好，能吸收激光加工时产生的微小振动，保证切割断面的光滑度。
