多色圆盘式磁吸附传感组件结构设计

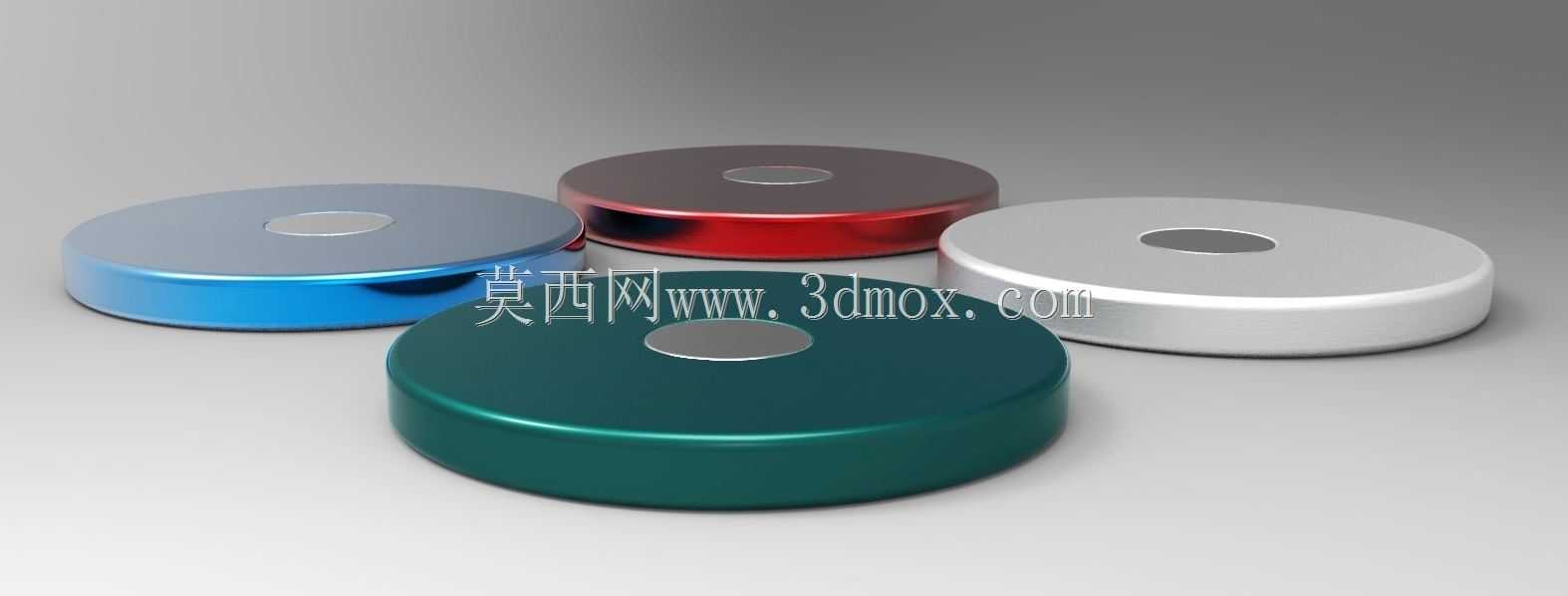

　　这个尺寸比例是经过反复验证的：厚度过薄会导致内部磁芯的磁通量不足，感应距离达不到3-5mm的常规使用要求，厚度过大则会增加不必要的安装空间占用，在紧凑的滑台模组布局里容易和周边的走线拖链、气动接头产生运动干涉。外边缘做了R0.8的圆角钝化处理，不是尖锐的直角结构，一方面是避免装配时划伤操作人员的手部，另一方面也能减少电镀或者阳极氧化表面处理时的边角积漆问题，保证外观层的附着力均匀，不会在长期使用后出现边角涂层脱落的情况。表面处理做了差异化的色彩区分，蓝、红、银、墨绿几种不同的外观色，并不是单纯为了视觉美观，在多工位的自动化设备上，可以通过颜色快速区分不同工位的传感触发点位，设备维护人员排查故障时，不需要逐个核对接线编号，这类圆盘式磁吸附传感构件，常被应用在自动化产线的工件到位检测、仓储物流的料箱定位、智能装备的行程限位场景中，依靠自身的磁耦合特性完成非接触式的位置信号触发，相比接触式的微动开关，不会因为反复机械碰撞产生结构疲劳，在有粉尘、少量切削液飞溅的机加工工位也能稳定工作，不会因为杂物卡滞出现信号误报。从结构设计逻辑来看，整体采用扁平圆盘构型，中心预留的同轴通孔是安装定位基准，装配时可以穿过M4或者M5的紧固螺栓，直接固定在设备机架或者移动滑台的安装面上，不需要额外设计复杂的夹持支架，安装边界的容错率较高，即使安装面存在0.1mm以内的平面度误差，也不会影响磁信号的正常触发。构件的主体厚度控制在8mm左右，整体外直径为40mm，

　　通过外观颜色就能快速定位对应的传感单元，大幅缩短停机排查的时间。中心区域的圆形金属贴片是磁信号的导出端面，这个端面的平面度要求控制在0.02mm以内，和被感应的金属触发片之间的平行度偏差不能超过0.5度，否则会导致感应距离出现明显衰减，甚至出现信号丢失的情况。设计时特意将磁芯完全包裹在金属外壳内部，没有外露的磁材部分，不会因为长期吸附环境中的铁屑粉尘，在感应端面堆积杂物影响触发精度，日常维护只需要用干布擦拭端面即可，不需要定期清理吸附的铁屑。在实际选型适配时，这类构件可以配合霍尔元件使用，完成低速转动机构的转速计数，比如小型输送带的从动轮转速检测，将构件固定在从动轮的端面上，霍尔元件固定在机架对应位置，每转动一圈就会触发一次信号，

　　不需要额外加工码盘，结构非常简洁。也可以用在安全门的闭合检测场景，将构件安装在安全门的活动侧，感应开关固定在门框对应位置，门体闭合到位时磁信号触发，设备才能启动运行，避免安全门未关紧时设备误启动带来的安全风险。建模过程中，外壳的壁厚控制在1.2mm，采用锌合金压铸成型的工艺性更好，不会出现压铸填充不足的问题，中心的磁芯安装槽和外壳的同轴度公差控制在0.05mm以内，装配时磁芯压入后不会出现偏心，保证各个方向的感应距离一致性。底部的安装面做了0.05mm的下沉设计，安装时可以在沉槽内粘贴薄橡胶减震垫，抵消设备运行时的高频振动，避免长期振动导致紧固螺栓松动，出现构件移位的问题。不同颜色的表面处理对应不同的氧化工艺，银色款是本色阳极氧化，

　　硬度更高，适合在有轻微摩擦的工位使用；彩色款是染色阳极氧化，颜色辨识度高，适合多工位排布的场景做点位区分。在安装布局时，两个同类型构件的最小安装间距要控制在60mm以上，避免相邻构件的磁场互相干扰，导致信号串扰误触发，这一点在密集排布的检测工位设计时需要特别注意，很多新手工程师在做结构布局时容易忽略磁场的干扰范围，把多个传感组件靠得太近，调试时就会出现信号乱跳的问题，反复排查很久才能找到原因。另外这类构件的工作温度范围在-20℃到80℃之间，不适合在高温烘烤工位附近安装，高温会导致磁芯退磁，长期使用后感应距离会逐渐衰减，最终完全失效，所以在焊接工位、高温烘道附近的检测点位，要选用耐温等级更高的型号，不能用常规款替代。
