多孔式管状传感检测组件结构设计

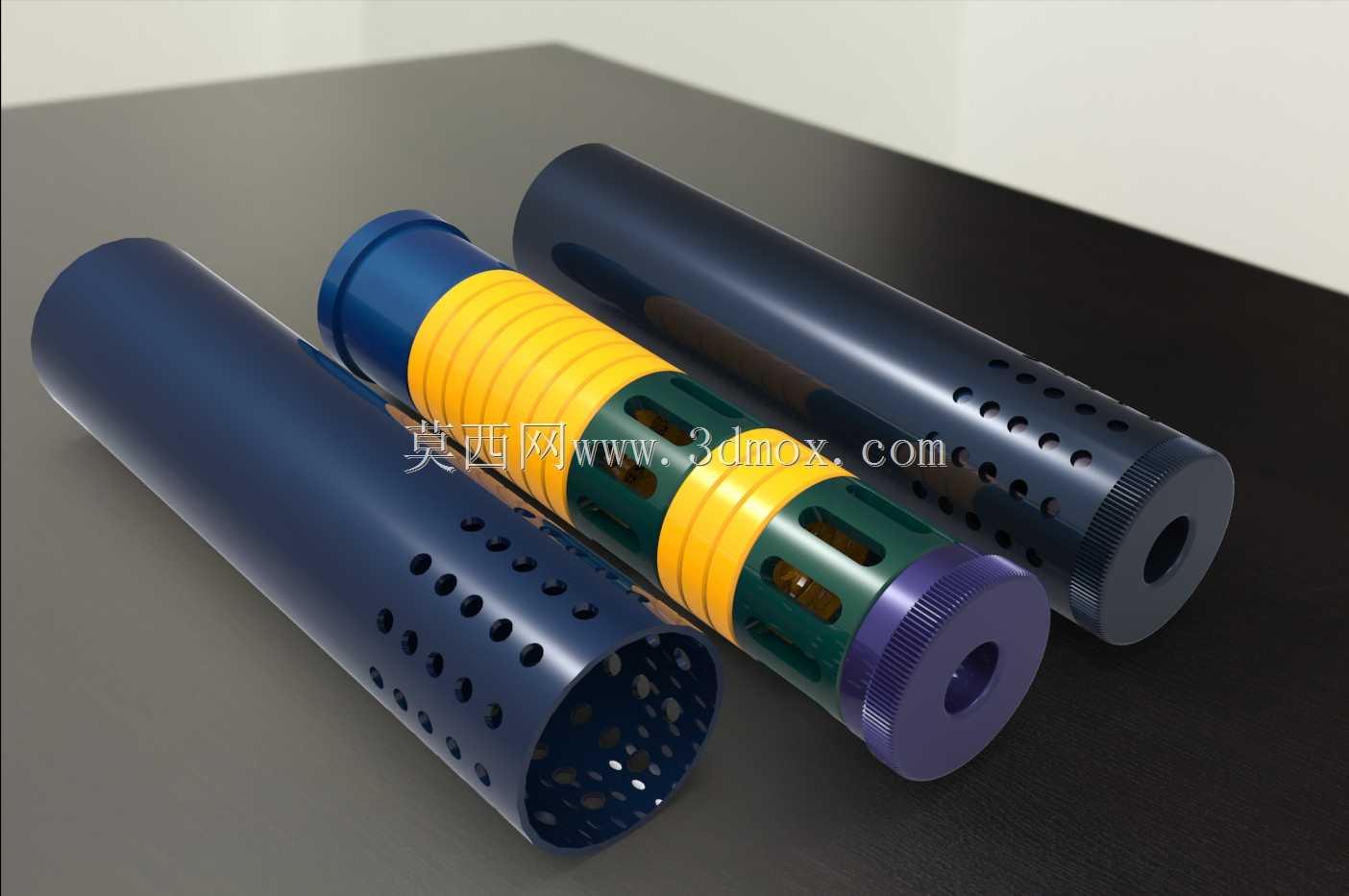

　　在工业自动化检测、流体管路参数监测、设备运行状态感知的场景中，这类管状多孔结构的传感组件是管路集成式检测方案里的常用构件，不同于外置卡装式的传感元件，该类构件直接嵌入管路通路内部，在不额外占用管路安装空间的前提下，完成介质参数、管路振动、流通状态的多维度信号采集。从结构设计逻辑来看，主体采用三段式嵌套装配结构，外层为带密集排布通孔的防护套筒，通孔采用等距阵列排布，孔径根据流通介质的特性做差异化匹配，既可以保证被测介质顺畅接触内部传感单元，又能阻挡管路内的大颗粒杂质进入传感腔，避免杂质磕碰损伤敏感元件，同时多孔结构还能平衡套筒内外的压力差，降低介质高速流过时产生的紊流对检测精度的干扰。中间段的黄绿配色环带为密封与定位复合结构，

　　采用阶梯式轴肩设计，装配时可直接卡入管路预设的安装卡槽内，配合O型密封圈完成径向与轴向的双重密封，避免管路内介质从装配缝隙处泄漏，环带上的防滑槽结构可提升装配时的摩擦力，方便使用工装完成拧紧定位，无需额外加工定位销孔，减少管路装配的加工工序。端部的紫色端盖为信号输出接口的防护结构，内部预留了信号线缆的走线腔与接线端子安装位，端盖与外筒采用细牙螺纹连接，螺纹副的配合公差控制在H7/g6区间，既保证连接的紧密性，又方便后期维护时拆卸更换内部传感单元，端盖中心的通孔为线缆引出通道，孔内设计有橡胶密封塞的安装槽，可对引出线缆做径向抱紧密封，避免外部水汽、粉尘进入构件内部。从安装边界尺寸来看，构件整体为等直径圆柱结构，

　　外径尺寸适配常规工业管路的标准通径，安装时无需对现有管路做大规模改造，直接替换原有管路的一段等径直管即可完成部署，构件总长度根据检测点位的需求做匹配，两端的连接接口可根据现场管路的连接形式，适配焊接、法兰连接、快插接头连接等多种方式，不需要额外加工转换接头。在实际使用场景中，这类构件可应用于液压系统的压力与油温检测、压缩空气管路的流量与杂质监测、化工流体管路的成分参数采集等场景，外筒的多孔结构在流体流过时可起到一定的整流作用，降低管路内紊流对传感元件检测信号的干扰，提升检测数据的稳定性。嵌套式的结构设计将传感元件完全包裹在防护套筒内部，相比外露式的传感探头，抗冲击、抗振动性能更强，在设备启停、管路压力波动的工况下，

　　不会出现传感元件移位、探头磕碰损坏的问题。设计过程中针对不同的应用工况，外筒的材质可做适配选择，普通工况采用硬质阳极氧化铝合金材质，兼顾轻量化与耐腐蚀性能，腐蚀性介质工况可更换为316L不锈钢或工程塑料材质，密封件的材质也可根据介质温度、腐蚀特性匹配丁腈橡胶、氟橡胶等不同材料，满足多场景的使用需求。构件内部的传感单元安装位采用模块化设计，可根据检测需求更换压力、温度、流量、成分检测等不同的敏感元件，不需要重新设计外部套筒结构，大幅降低衍生型号的开发周期与加工成本。在装配工艺上，各段构件之间采用过盈配合加螺纹锁固的方式连接，装配后整体的同轴度控制在0.02mm以内，避免装入管路后出现通径错位、流道阻力增大的问题，外筒表面的多孔加工采用数控钻铣一次成型，孔位的位置度公差控制在0.1mm以内，保证流体穿过各层孔位时不会产生额外的涡流噪声，同时也让内部传感单元接触到的介质流场更均匀，检测数据的重复性误差可控制在允许范围内。
