20x102口径穿甲弹药结构三维建模

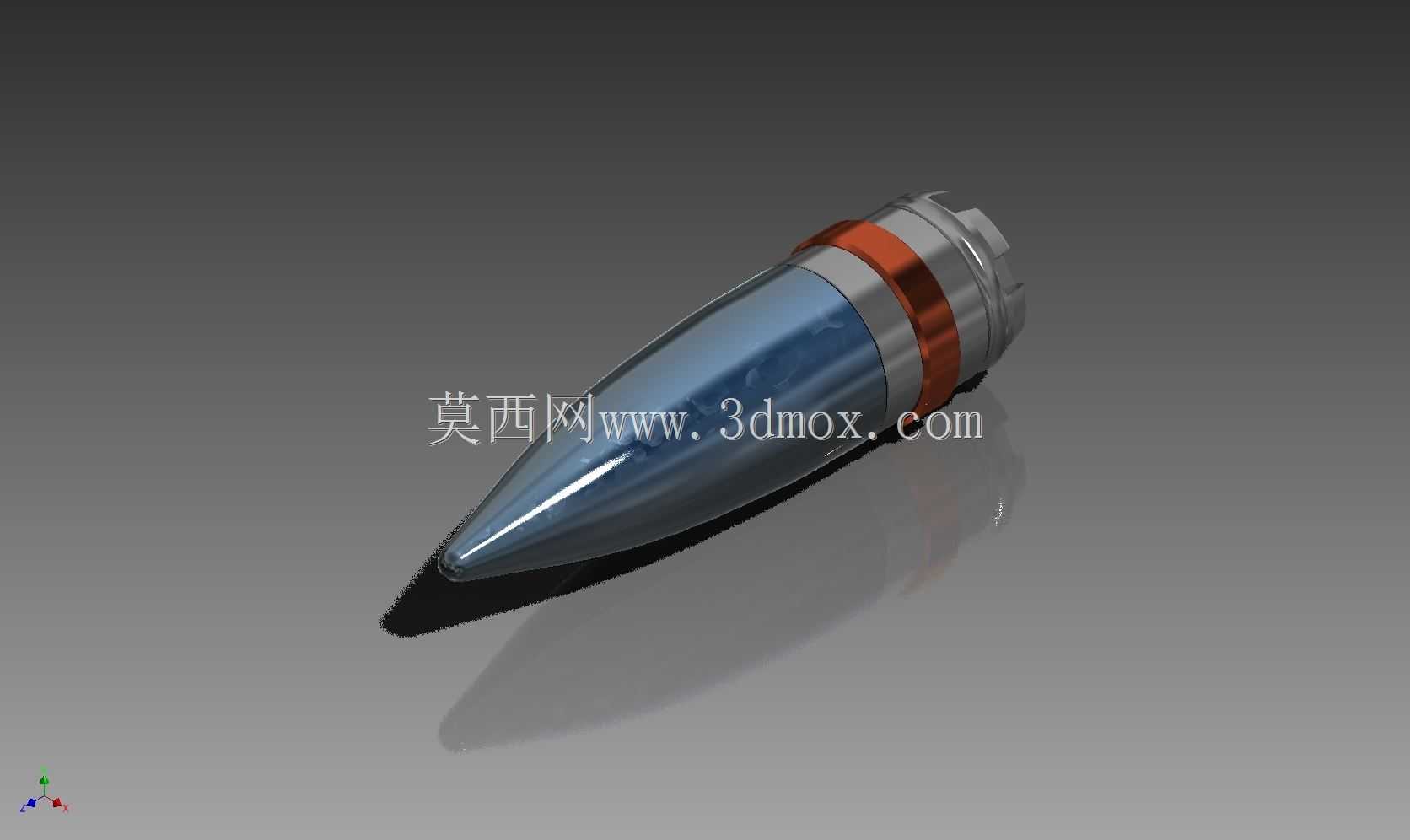

　　本次建模的20x102口径穿甲弹，是小口径速射武器系统配用的核心弹药类型，这类弹药目前广泛列装于机载航炮、车载近防武器、陆基高射炮以及部分步兵战车搭载的自动炮平台，主要承担对轻型装甲目标、低空飞行目标、轻型工事以及有生集群目标的毁伤任务，在近程防空、反轻装甲作战场景中是应用占比极高的弹药品类。从结构设计逻辑来看，整个弹头采用了分段式的功能布局，最前端为高密度合金材质的穿甲侵彻体，这部分结构采用了大长径比的流线型尖头设计，在建模过程中严格遵循空气动力学优化的曲面曲率，既保证飞行过程中降低空气阻力、维持外弹道稳定性，也能在撞击目标时将动能集中在极小的接触面积上，最大化侵彻深度。侵彻体后部的弹体主体采用了兼顾结构强度与重量控制的柱形结构，

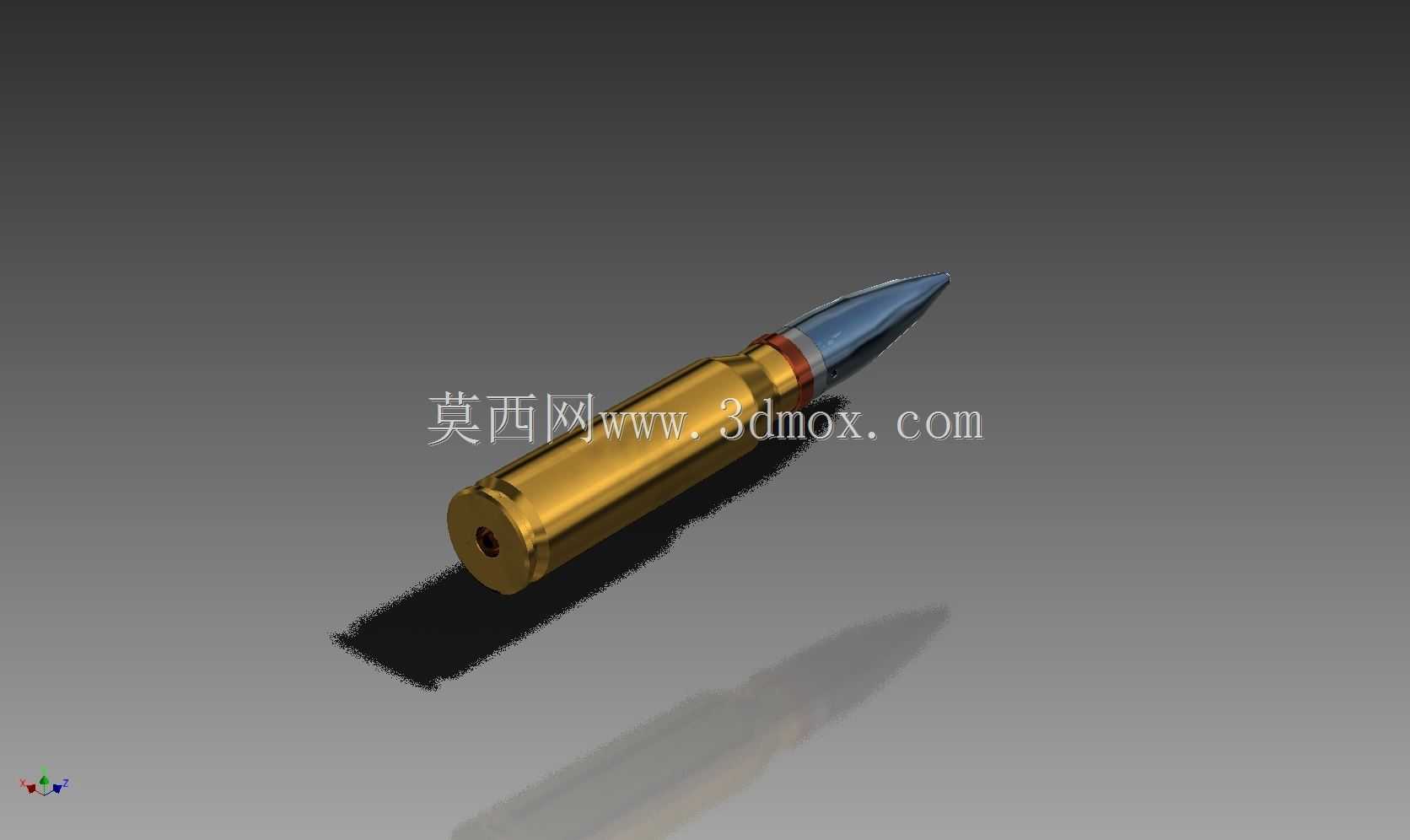

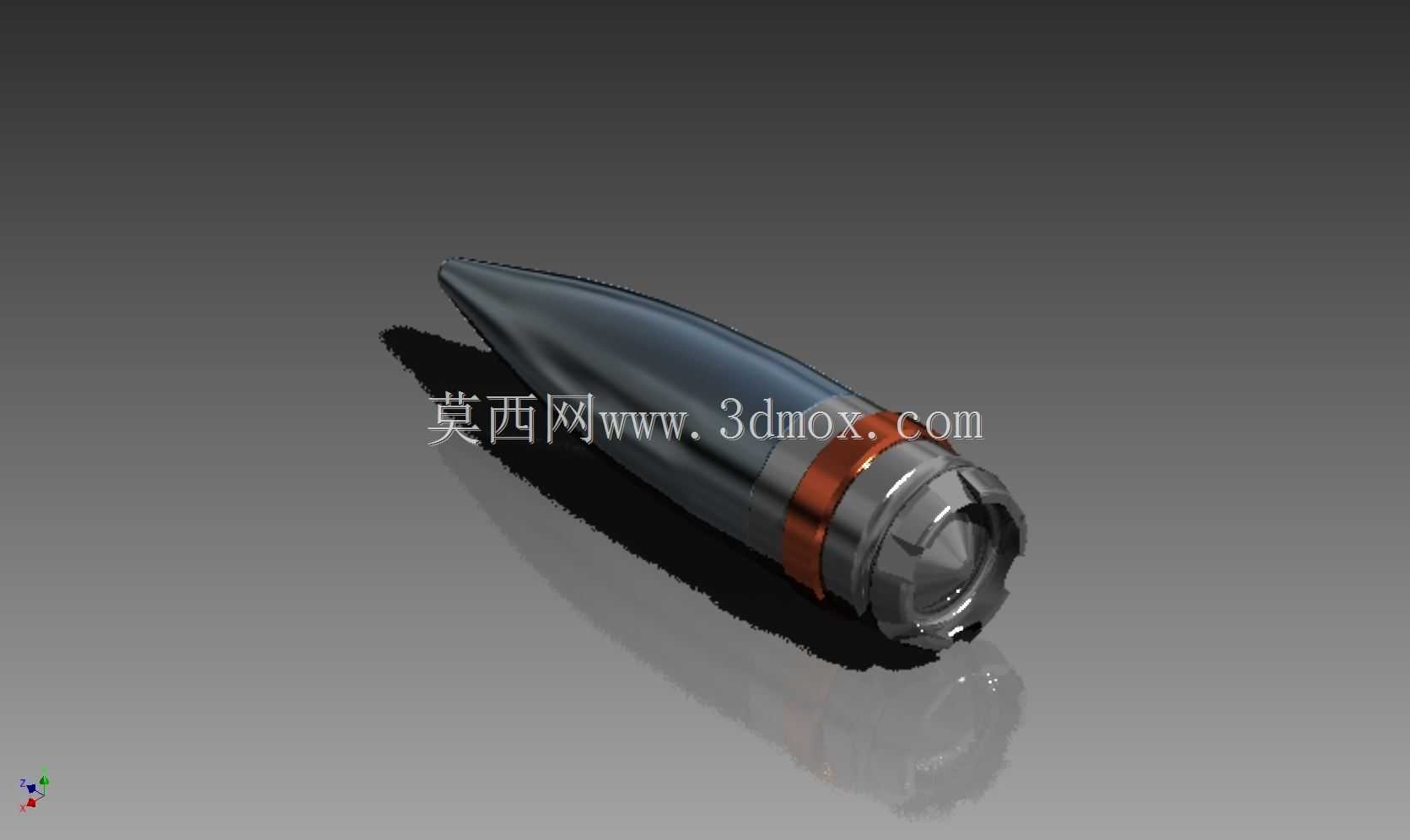

　　外部设置的环形密封槽结构，是为了匹配炮膛内的闭气需求，保证发射药燃气能够充分推动弹头加速，避免燃气泄漏导致初速下降。弹体尾部的定心部结构，在建模时严格控制了同轴度公差，这部分结构在弹头沿炮膛运动时会与膛线配合，赋予弹头稳定的自旋速度，保证出膛后飞行姿态的稳定，避免出现弹道偏移的问题。弹体中部的环形色带标识，是实际装备中用于区分弹药类型的识别结构，不同颜色对应不同的弹药功能，穿甲弹通常采用醒目的深色标识带，方便后勤装填时快速识别弹种，避免混装带来的使用故障。从尺寸边界来看，该型弹药整体长度严格匹配20x102弹药的标准规格，弹体最大直径控制在20毫米公差范围内，尾部的收口结构尺寸完全适配对应口径炮膛的药室容积，

　　安装适配性上能够直接兼容所有采用20x102弹药规格的自动武器供弹机构，不需要额外调整供弹具的尺寸参数。建模过程中对弹体表面的加工纹理、尾部的收口压痕细节都做了还原，这些细节结构并非装饰性设计，弹体表面的细微加工纹路是实际生产中冷锻成型留下的工艺痕迹，而尾部的压痕则是装配过程中固定弹芯、保证结构整体性的工艺结构，在高速发射时能够承受数千G的过载，不会出现弹体解体的问题。从实际使用的功能特性来看，这种穿甲弹依靠自身的高初速带来的动能实现穿甲效果，不同于破甲弹依靠金属射流的毁伤原理，其结构设计上不需要设置复杂的药形罩与装药结构，整体结构可靠性更高，在大过载、复杂环境下的瞎火率、故障率远低于其他类型弹药，

　　这也是其在速射武器上大量应用的核心原因。在建模的曲面处理上，弹头头部的流线曲面采用了多段曲率连续过渡的设计，避免了曲面拼接处的棱角带来的气流扰动问题，这一设计细节直接关系到弹头的飞行阻力系数，曲率偏差过大会导致弹头在超音速飞行时阻力激增，有效射程和穿甲能力都会出现明显下降。弹体与尾部连接的台阶结构，在实际装配中是与药筒口部配合的定位面，建模时严格控制了该位置的轴向尺寸与径向圆跳动公差，保证弹药整体装配后全长符合供弹机构的进弹行程要求，避免出现进弹卡滞的故障。对于结构设计从业者来说，这类弹药的建模核心并不只是还原外形，更重要的是理解每一处结构对应的功能逻辑：为什么头部曲率要采用特定的锥度，为什么定心部的长度要控制在固定范围，为什么尾部要采用特定的收口角度，这些参数都是经过大量弹道试验、强度试验、供弹可靠性试验最终确定的，每一处尺寸公差都对应着实际使用中的性能要求，没有多余的装饰性结构。在安装边界的适配性上，该模型的所有外部尺寸都严格遵循北约标准20x102弹药的尺寸规范，能够直接导入到武器系统的供弹机构仿真、内弹道仿真场景中使用，不需要额外做尺寸修正，弹体的重心位置也按照实际弹药的配重比例做了还原，在做外弹道仿真计算时能够获得更贴近实际的计算结果。
