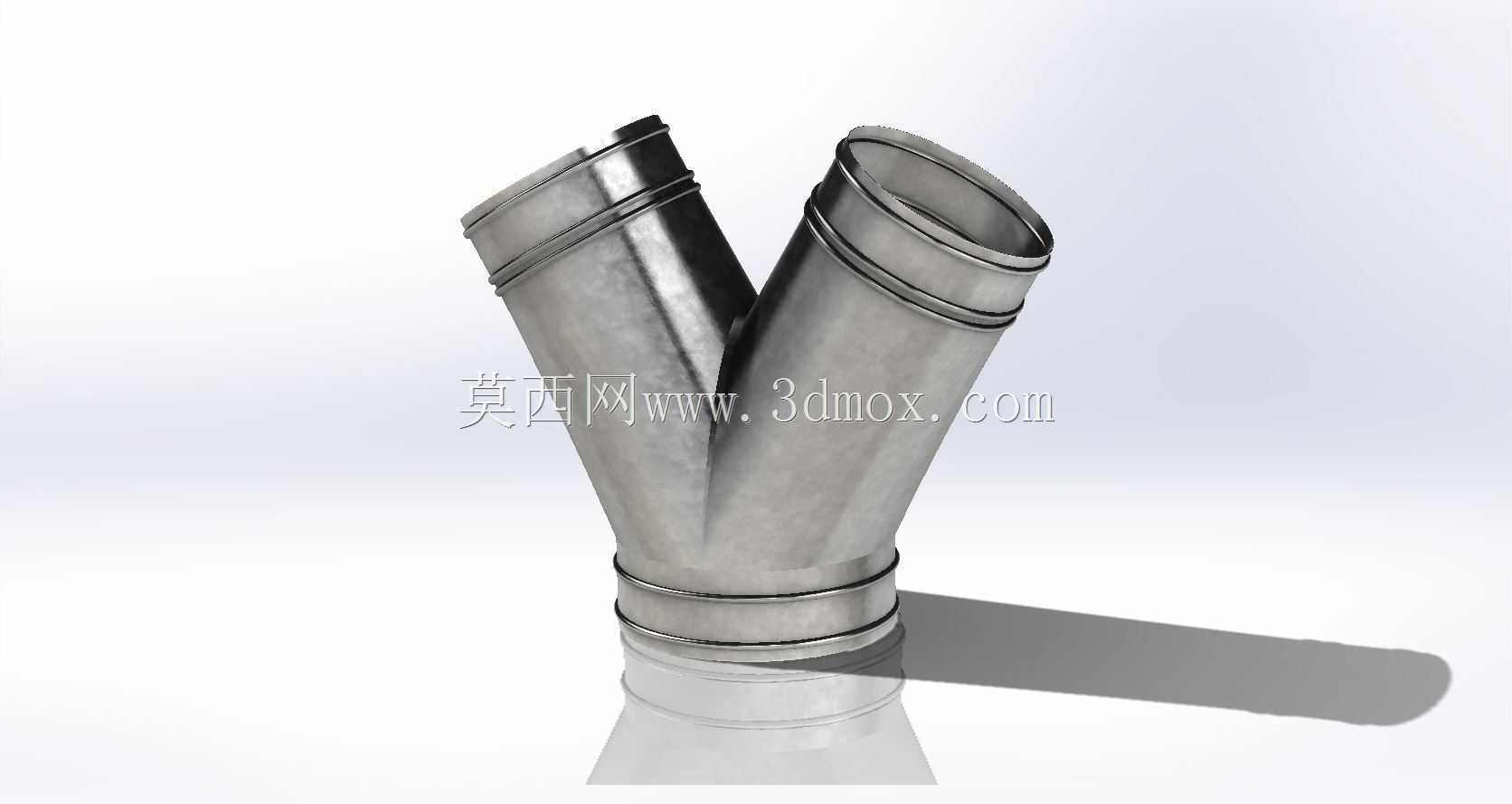

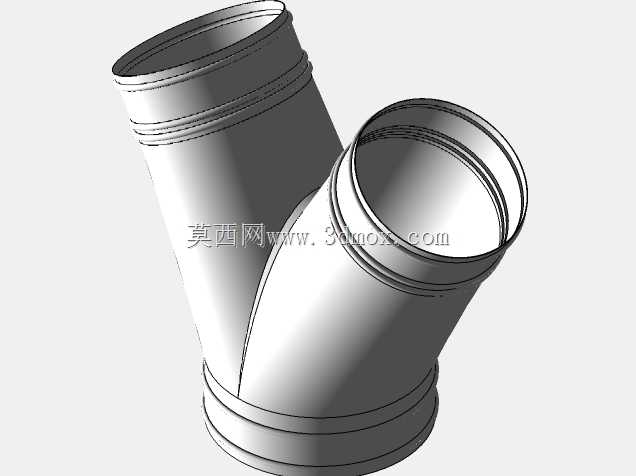

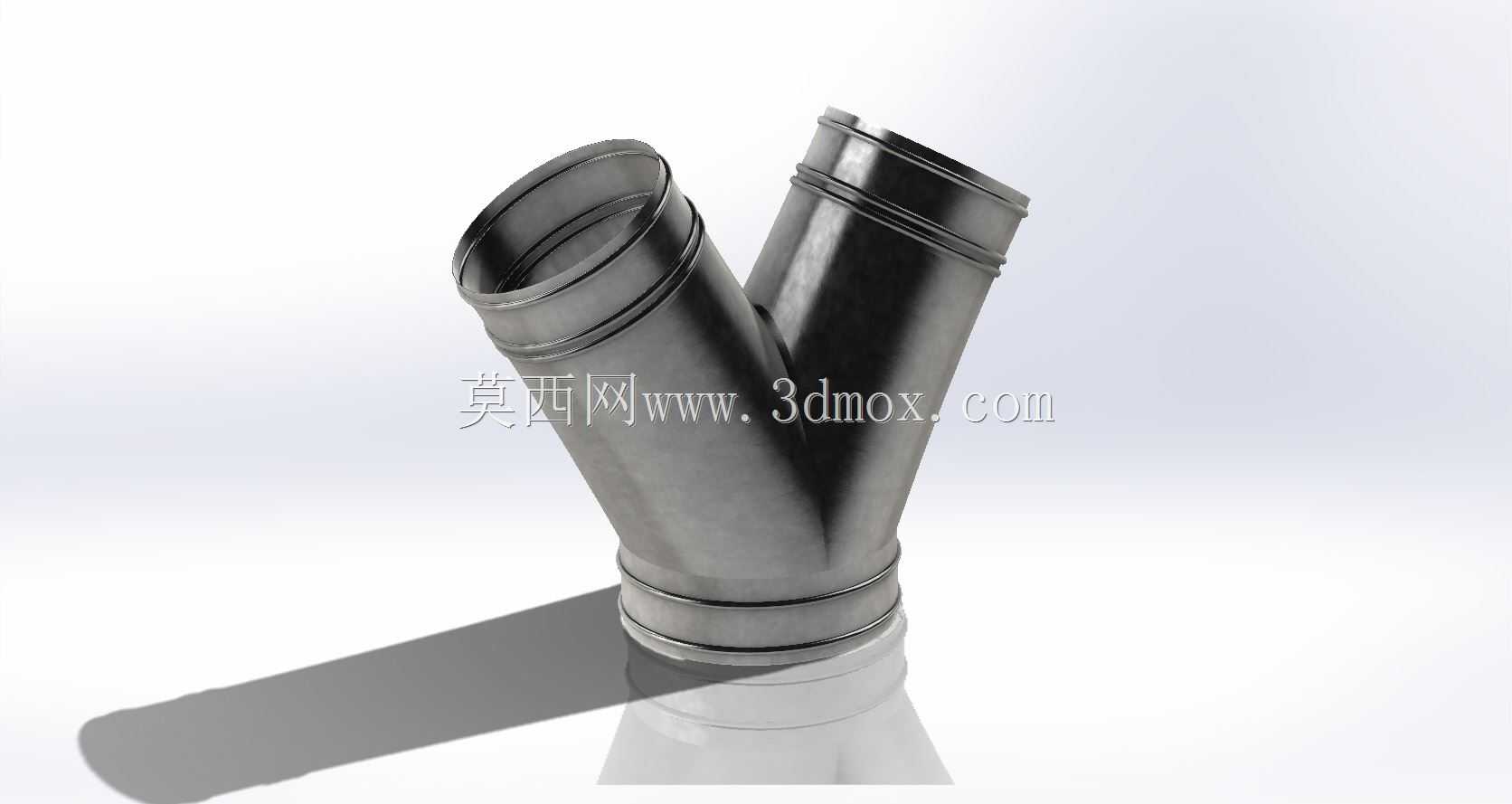

Y型金属薄板通风分流三通管件

　　在通风除尘、物料气力输送、商用厨房排油烟、厂房新风布设等管路系统里，这类Y型分流三通是管路分支排布里极为常用的构件，和常见的T型三通不同，Y型的分岔角度做了平滑过渡处理，气流或者粉状物料流经的时候，局部阻力损失要小很多，不会在岔口位置形成明显的涡流区，能有效降低管路系统的风机负载，也能减少粉状物料输送时在岔口积料堵管的概率。

　　从实际使用场景来看，这类薄壁金属三通大多用在中低压的通风管路系统里，适配的是常见的螺旋风管或者插接式薄壁金属风管，三个接口端都做了外翻的加强筋卷边结构，安装的时候可以直接和对应管径的风管承插配合，再用卡箍或者抱箍锁紧密封，不需要额外焊接或者做法兰连接，现场安装的效率很高，后期管路调整拆改也很方便。卷边结构除了方便安装对接之外，还能对薄壁板材的切口做补强，毕竟这类构件用的是厚度0.5-1.2mm的镀锌薄板或者不锈钢薄板，板材本身的刚性有限，端口做双层卷边之后，能避免安装插接的时候端口变形，也能防止锋利的板材切口划伤施工人员。

　　设计这类构件的时候，首先要确定的是三个接口的管径匹配关系，通常这类三通的主管接口和两个支管接口可以做等径设计，也可以根据管路流量分配做异径设计，分岔的夹角一般控制在30度到45度之间，角度过小会导致两个支管的拼接焊缝过长，构件整体长度增加，占用更多的安装空间；角度过大则会让流体转向的局部阻力陡增，失去Y型三通的低阻优势。建模的时候要注意两个支管的相贯线过渡处理，不能出现生硬的折角，要做连续的圆弧曲面过渡，一方面是减少流体阻力，另一方面是避免薄板折弯的时候出现应力集中，导致板材开裂或者成型后回弹变形。

　　从安装边界来看，这类三通的整体长度要根据管径来匹配，比如适配直径150mm风管的Y型三通，整体轴向长度大概在350mm左右，两个支管的中心距在分岔端大概是200mm，现场排布管路的时候，要预留出对应的安装空间，同时要注意三通的承重，因为薄壁构件本身的承重能力有限，不能把管路的重量全部压在三通上，要在相邻的直管段位置做吊装固定，避免三通长期受力变形导致接口漏风。另外这类薄板构件的壁厚很薄，建模展开下料的时候要精准计算板材的折弯扣除量，因为卷边和曲面成型的时候板材会有轻微的延展，如果下料尺寸偏差过大，成型后三个接口的圆度会不达标，和风管对接的时候就会出现缝隙，影响密封效果。

　　实际使用中，这类三通的内壁要保持光滑，不能有明显的拼接凸起或者毛刺，尤其是输送粉状物料的系统里，内壁不平整很容易导致物料挂壁，时间长了就会积料堵塞，所以拼接的时候一般采用咬口工艺或者激光连续焊接，焊后要把焊缝位置打磨平整，再做钝化或者镀锌防腐处理，适应不同的输送介质要求。如果是用在排油烟或者有腐蚀性气体的通风系统里，一般会选用304不锈钢薄板制作，普通的新风或者除尘系统用镀锌薄板就可以满足使用要求，成本也更低。
