自行车用闪光器安装固定支架结构设计

　　日常骑行场景中，自行车外置警示闪光器的固定可靠性直接影响夜间骑行的警示效果，这款支架正是针对管状车把构件上的闪光器安装需求开发的专用固定结构。从实际使用场景来看，城市通勤、夜骑锻炼的自行车普遍需要在车把位置加装闪光警示装置，传统的扎带固定方式存在长期使用后松动、调节角度受限、拆卸后残留胶痕等问题，这款一体式支架通过结构设计解决了上述痛点，适配常规直径的自行车圆管车把安装场景，同时也可拓展应用于电动自行车、电动滑板车等带管状握持构件的代步设备上。

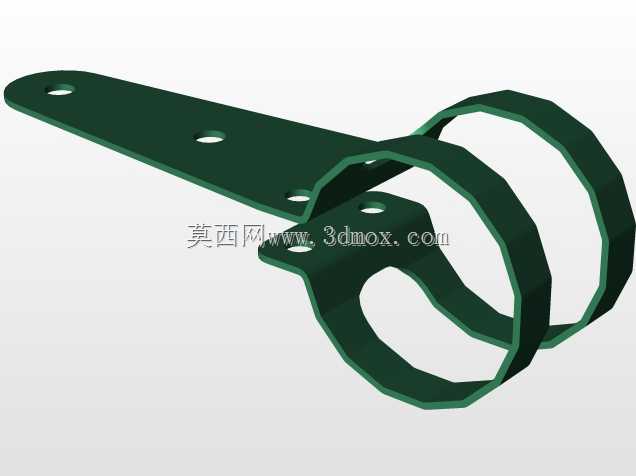

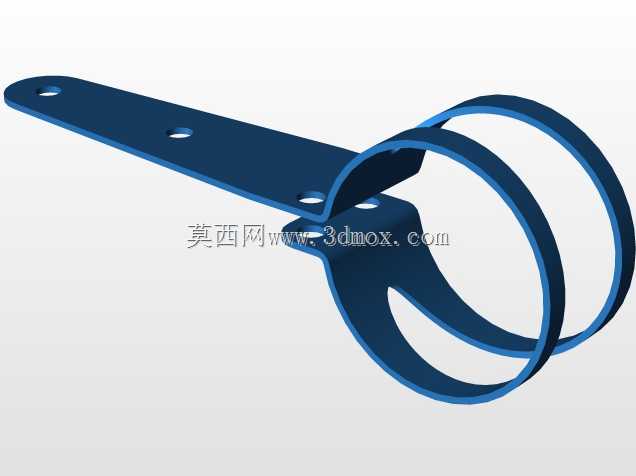

　　从功能特性来看，支架分为安装固定臂与夹持环两部分功能区域，平直的安装臂上预留了三个等距排布的安装孔位，可适配不同安装间距的闪光器底座固定需求，孔位采用沉孔设计，安装后螺丝头部不会突出平面，避免剐蹭骑行者衣物或者干涉闪光器本体的装配。夹持环部分采用双环并行的结构设计，相比单环夹持结构，双环结构与管状构件的接触面积更大，夹紧后可有效限制支架绕管轴转动、沿管轴滑移的自由度，即使在颠簸路面长期骑行也不会出现位置偏移。夹持环的开口尺寸经过适配设计，可在一定管径范围内通过抱紧力实现稳定固定，环体内侧预留了粘贴防滑胶垫的空间，进一步提升夹持摩擦力的同时，也能避免金属支架刮花车把表面的涂装层。

　　设计思路上，这款支架采用一体式钣金折弯成型工艺，没有额外的焊接拼接结构，整体结构强度更高，生产工序更短，批量生产时的成本控制更有优势。折弯处的圆角过渡处理避免了应力集中问题，长期承受颠簸载荷时不会在折弯位置出现疲劳断裂。安装臂与夹持环的连接位置做了加宽补强处理，当闪光器安装在臂端时，连接位置可承受更大的悬臂弯矩，避免支架受载后出现弯折变形。整体表面采用喷塑处理，耐户外雨水、汗液的腐蚀，长期户外使用也不会出现锈蚀掉漆的问题。

　　从安装边界尺寸来看，平直安装臂的长度可覆盖常规闪光器底座的安装跨度，三个安装孔的孔距兼容市面主流闪光器产品的固定孔位，不需要额外打孔改装即可直接装配。双夹持环的间距经过优化，既保证了足够的夹持稳定性，又不会占用过多车把空间，预留出安装车铃、刹车手柄、调速转把等其他车把配件的位置。夹持环的闭合内径适配22mm到26mm直径的常规自行车车把，安装时只需要将环体卡入车把对应位置，通过环体自身的抱紧力配合可选的紧固螺丝即可完成固定，安装过程不需要专用工具，普通用户徒手即可完成拆装调整。支架整体厚度控制在2mm，在保证结构强度的前提下尽可能降低自重，不会给车把增加过多额外负载，同时较薄的板厚也不会让支架突出车把过多，避免骑行过程中磕碰带来的安全隐患。

　　在实际装配验证中，这款支架可承受10N的侧向推力不出现位移，连续振动测试100小时后紧固位置无松动，完全满足日常骑行的使用强度要求。安装臂的平面度控制在0.1mm以内，闪光器安装后可与安装面完全贴合，不会出现安装歪斜导致的照射角度偏移问题。双环结构的同轴度公差控制在0.2mm以内，卡入车把时不会出现卡滞，安装过程顺滑无阻滞。
