金属板墙体通风进出风构件结构设计

项目分类:通用五金配件 发布时间:2022-03-16 ID:578062
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计
  • 金属板墙体通风进出风构件结构设计

  在民用建筑通风系统、小型设备舱室散热回路、洁净车间辅助排风结构的设计场景中,这类贴墙安装的金属进出风构件是衔接墙体两侧气流通道的核心过渡部件,很多刚接触结构设计的工程师容易把这类部件当成简单的钣金冲压件处理,实际落地时往往会出现风阻超标、安装贴合度差、长期使用后网栅积尘难清理、墙体密封失效漏风等问题,这个三维结构在设计阶段就把这些现场常见的工程痛点做了针对性的结构优化。

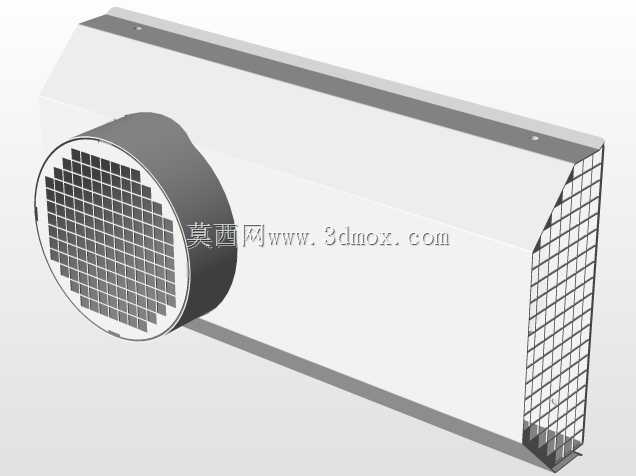

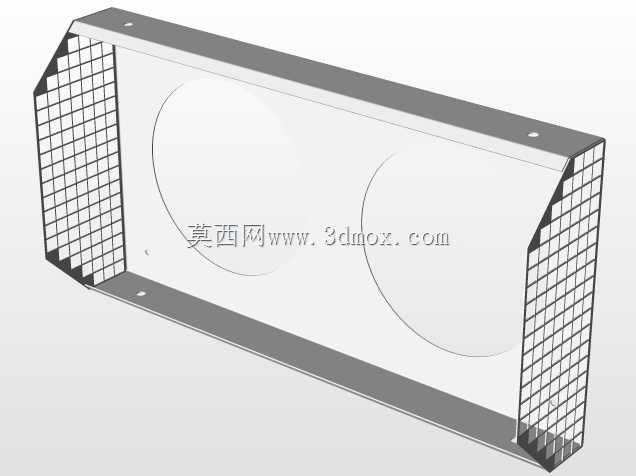

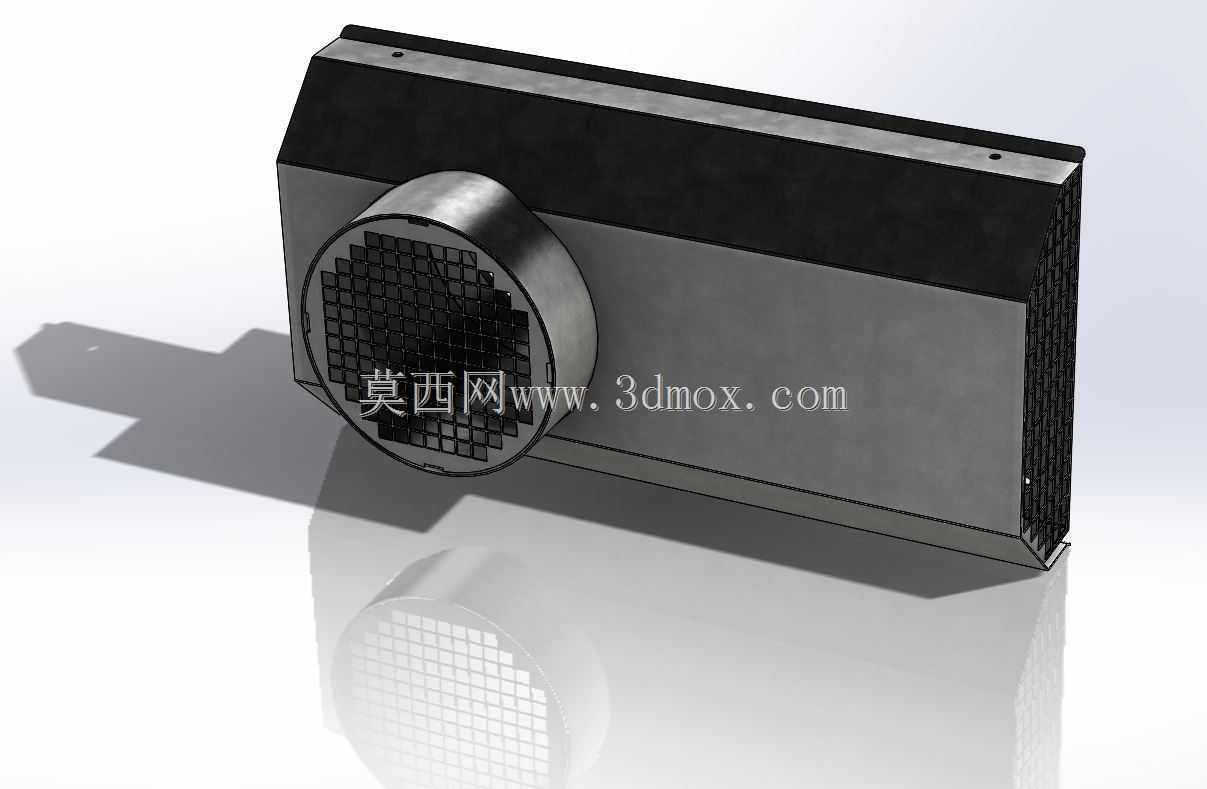

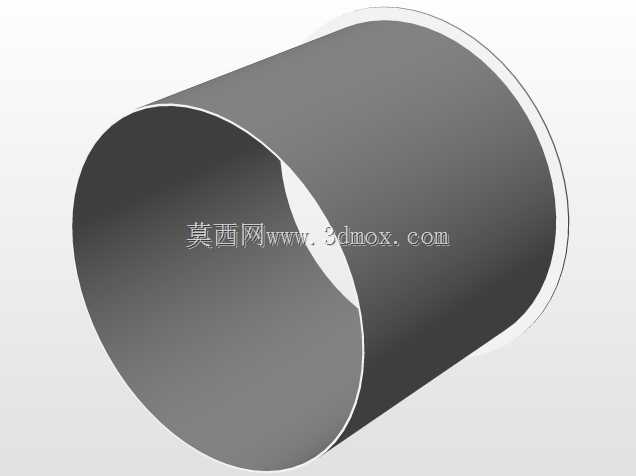

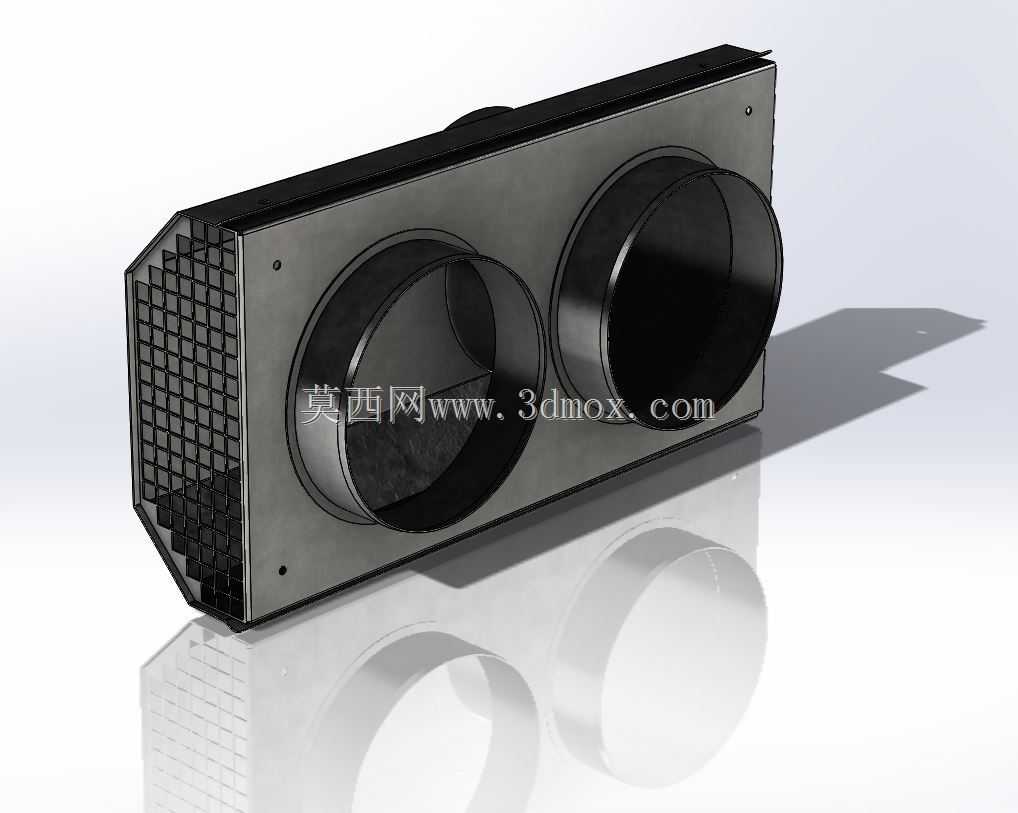

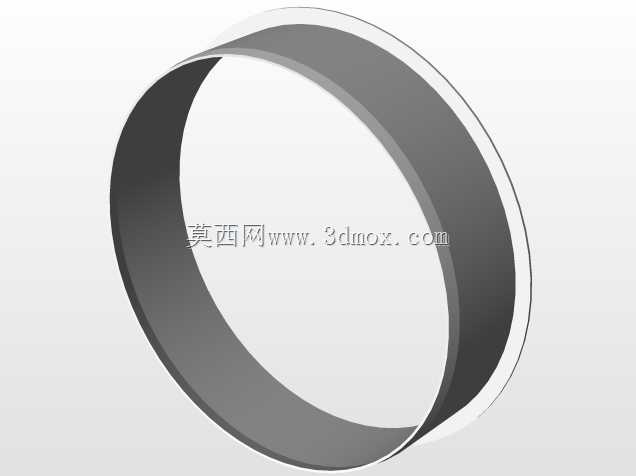

  从实际安装边界来看,构件主体采用薄钢板折弯成型的扁平矩形腔体结构,腔体厚度控制在120mm以内,刚好适配常规轻钢龙骨隔墙、120mm厚砌体隔墙的安装预留空间,不需要额外在墙体两侧做突出的装饰包边,安装完成后构件主体可以完全贴齐墙面完成面,不会占用室内或舱室的有效使用空间。腔体朝向墙体外侧的一端设置向外延伸的圆形接风口,接口直径匹配常规110mm、160mm规格的PVC通风软管,接口边缘做了一圈10mm宽的外翻卷边结构,安装通风软管时可以直接把软管套在卷边外侧,用喉箍锁紧后不会出现软管滑脱的问题,卷边的圆弧过渡也能避免尖锐的钣金切口割破通风软管,减少后期运维的漏风隐患。

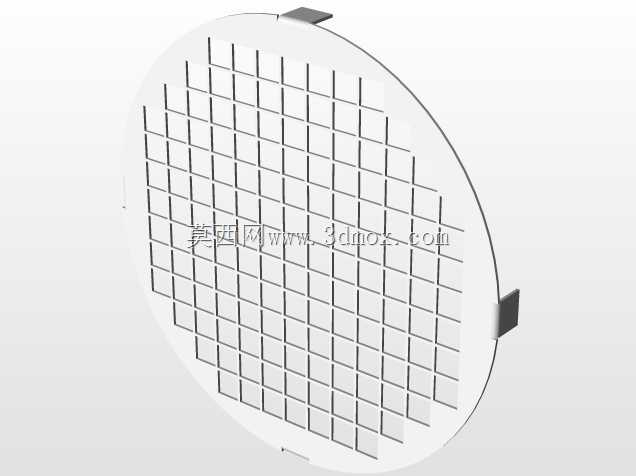

  构件朝向室内或舱室内部的端面设置了一体化冲压成型的方格网栅结构,网栅的方格边长控制在8mm,筋条宽度1.5mm,这个尺寸比例是经过通风效率和防护性能平衡后的结果:既可以阻挡体积较大的杂物、蚊虫进入通风管道,又不会因为网栅过密导致通风风阻大幅升高,经过流体仿真验证,这个网栅结构在额定通风量下的局部阻力系数仅为0.12,比同尺寸的百叶式出风口风阻低30%左右,更适合小功率新风系统、设备舱自然散热的低风压通风场景。网栅和主体腔体采用一体冲压折弯的连接结构,没有额外的焊接点或者装配缝隙,长期使用不会出现网栅脱落、缝隙漏灰的问题,日常清理时只需要用毛刷在表面擦拭就可以清除积尘,不需要拆卸整个构件。

  在安装结构的设计上,构件腔体的上下两个平面各预留了2个沉头安装孔,孔位距离构件侧边的距离为20mm,安装时可以直接用自攻螺丝把构件固定在墙体的预埋木砖或者轻钢龙骨上,沉头孔的深度刚好可以把螺丝帽完全埋入钣金平面内,安装完成后螺丝帽不会突出构件表面,不会影响墙面的美观度。构件和墙面接触的一圈边缘做了5mm宽的内凹止口结构,安装时可以在止口内粘贴一圈EVA密封泡棉,当构件被螺丝压紧在墙面上时,泡棉会被均匀压缩填充构件和墙面之间的缝隙,完全避免墙体两侧的气流从安装缝隙处短路,也能阻挡墙体内部的粉尘、潮气顺着安装缝隙渗入室内。

  从结构强度的角度考虑,构件的矩形腔体内部在靠近圆形接风口的位置设置了一道一体冲压的加强筋,加强筋凸起高度为8mm,沿着腔体对角线方向布置,既可以提升整个钣金腔体的抗变形能力,避免安装时螺丝拧得过紧导致腔体变形,又不会在腔体内部形成明显的气流阻挡,不会额外增加通风风阻。圆形接风口和矩形腔体的连接位置做了圆弧过渡的翻边结构,翻边和腔体主体采用点焊连接后再做打磨喷涂处理,连接位置的强度可以承受100N的垂直拉力,完全满足通风软管安装、拉扯过程中的受力需求,不会出现接风口和腔体脱落的问题。

  在实际选型应用中,这类构件可以适配多种场景:住宅壁挂式新风系统的墙式进排风口、小型电气设备舱的侧壁散热通风口、公共卫生间的辅助排风口、实验室通风柜的辅助补风口都可以使用这类结构,相比传统的百叶式风口,这种金属板一体结构的构件使用寿命更长,不容易因为长期日晒雨淋出现塑料老化、叶片变形的问题,金属材质的表面可以根据装修需求做喷塑、喷漆处理,适配不同的墙面装饰风格。建模过程中需要特别注意钣金折弯的止裂槽设计,所有折弯位置都预留了宽度为板厚1.2倍的止裂槽,避免折弯时出现钣金开裂的问题,网栅的冲压工艺要考虑脱模斜度,所有筋条位置都做了0.5度的脱模斜度,适合批量冲压生产,不需要后续额外的机加工工序,能够有效降低批量生产的成本。
