多槽式LED显示面板安装固定金属支架

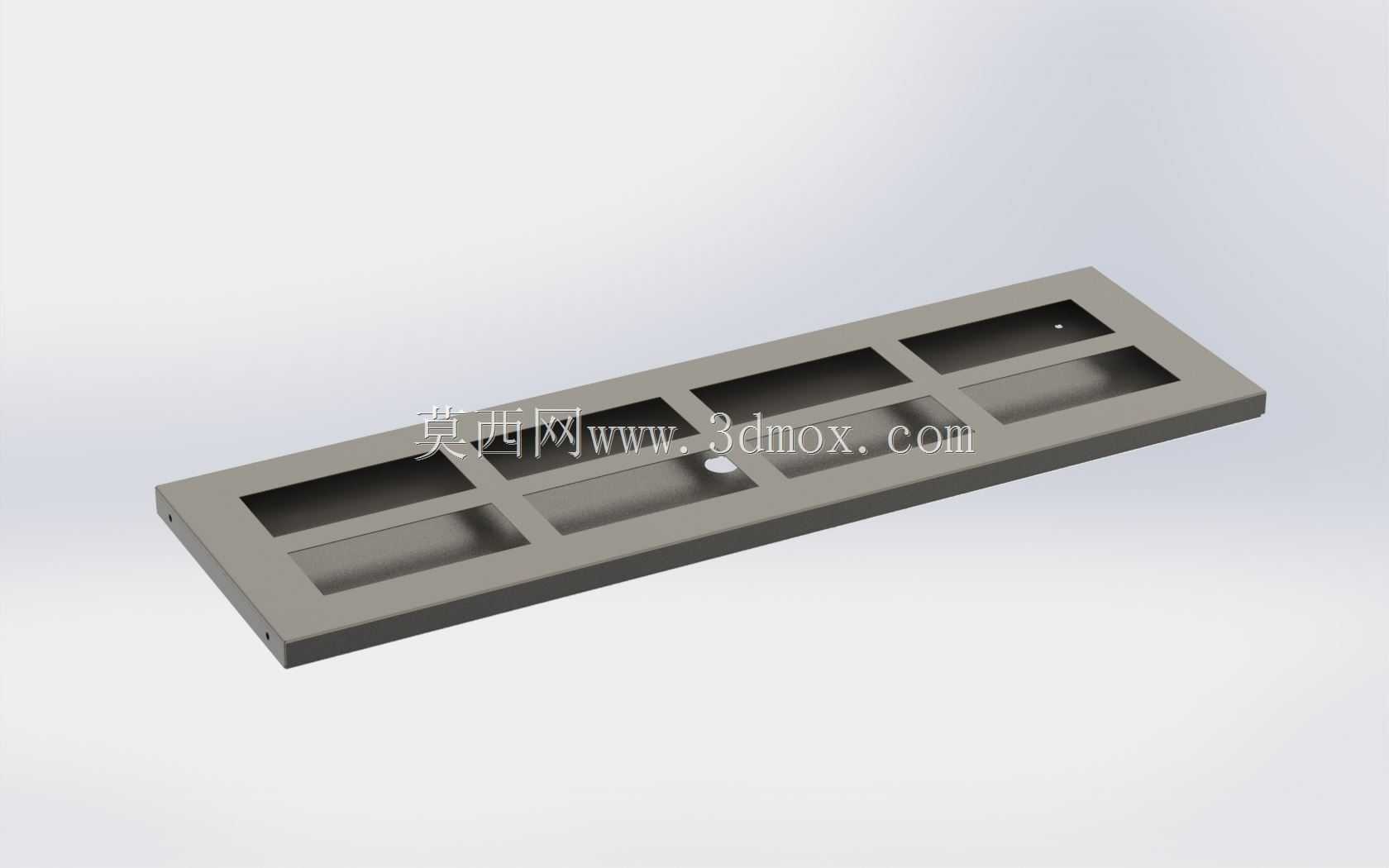

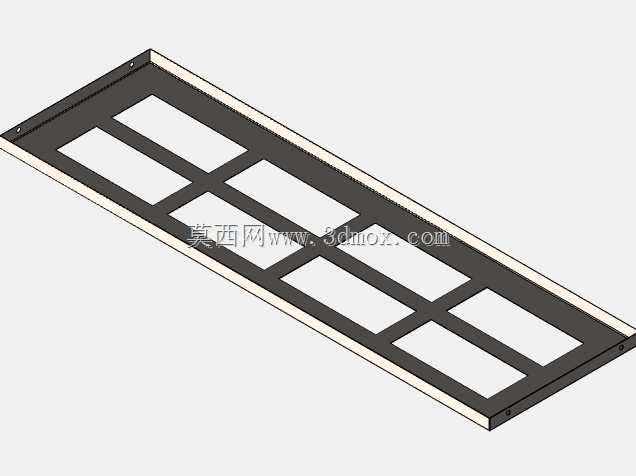

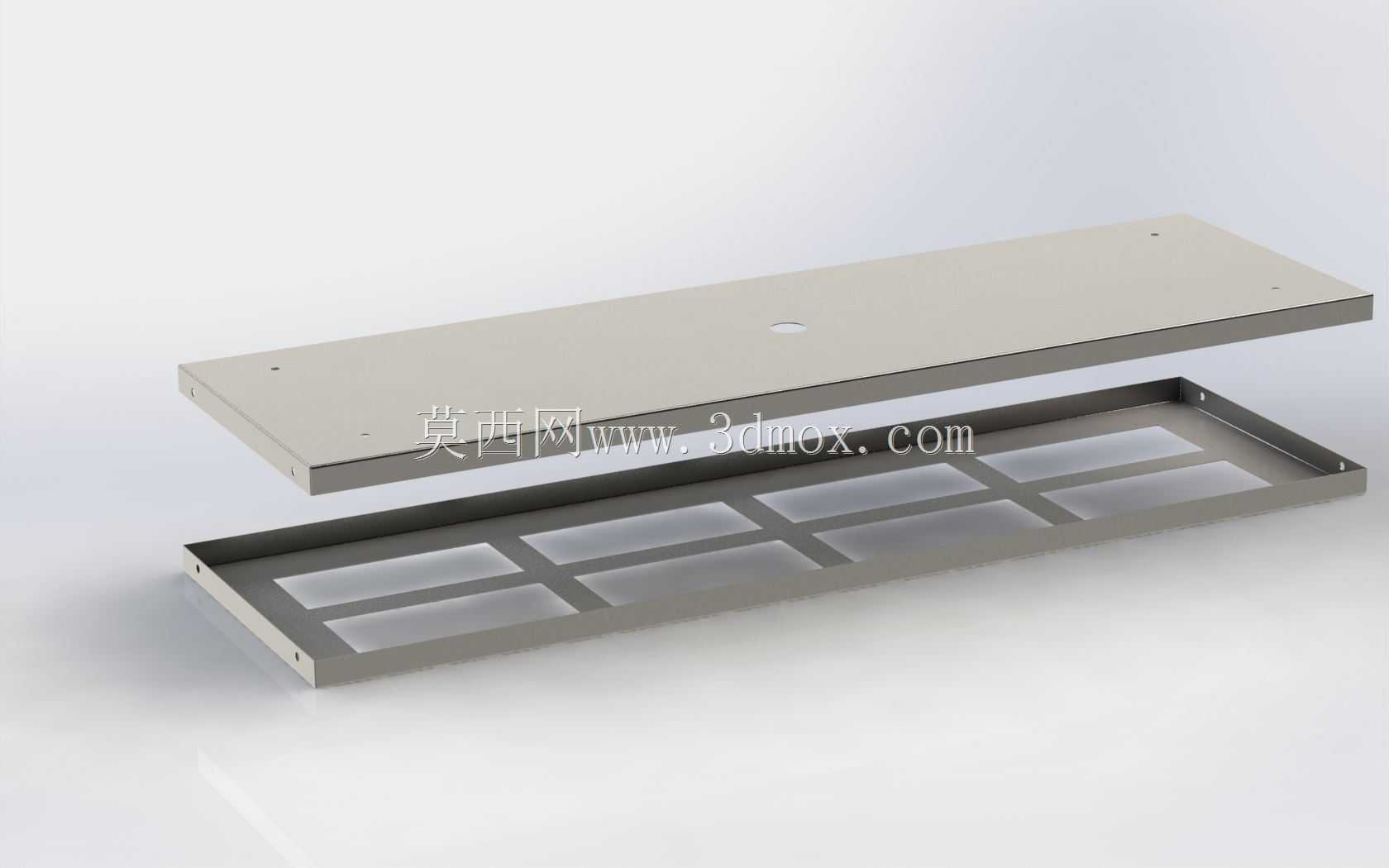

　　在工业显示终端、商用照明模组、设备操控面板的装配环节，这类多槽式金属安装支架是衔接显示面板与设备基体的核心承载构件，日常接触的设备操控台嵌入式状态指示屏、车间产线工位安灯系统显示面板、商用展柜内嵌式LED信息屏的固定装配，都会用到同结构类型的支架构件。不同于常规平板式安装片，这款支架采用一体化钣金折弯成型的基体结构，整体为长条形矩形平板构型，板面按照对应LED面板的模组排布规则，冲压成型多组矩形下沉式嵌槽，每个嵌槽的内轮廓尺寸与单块LED显示模组的外轮廓做公差适配，嵌槽深度刚好匹配LED模组背部驱动板的凸起高度，装配时LED模组可直接嵌入对应槽位，无需额外加装定位压片即可限制模组的横向窜动，槽位边角处预留的微小避让缺口，

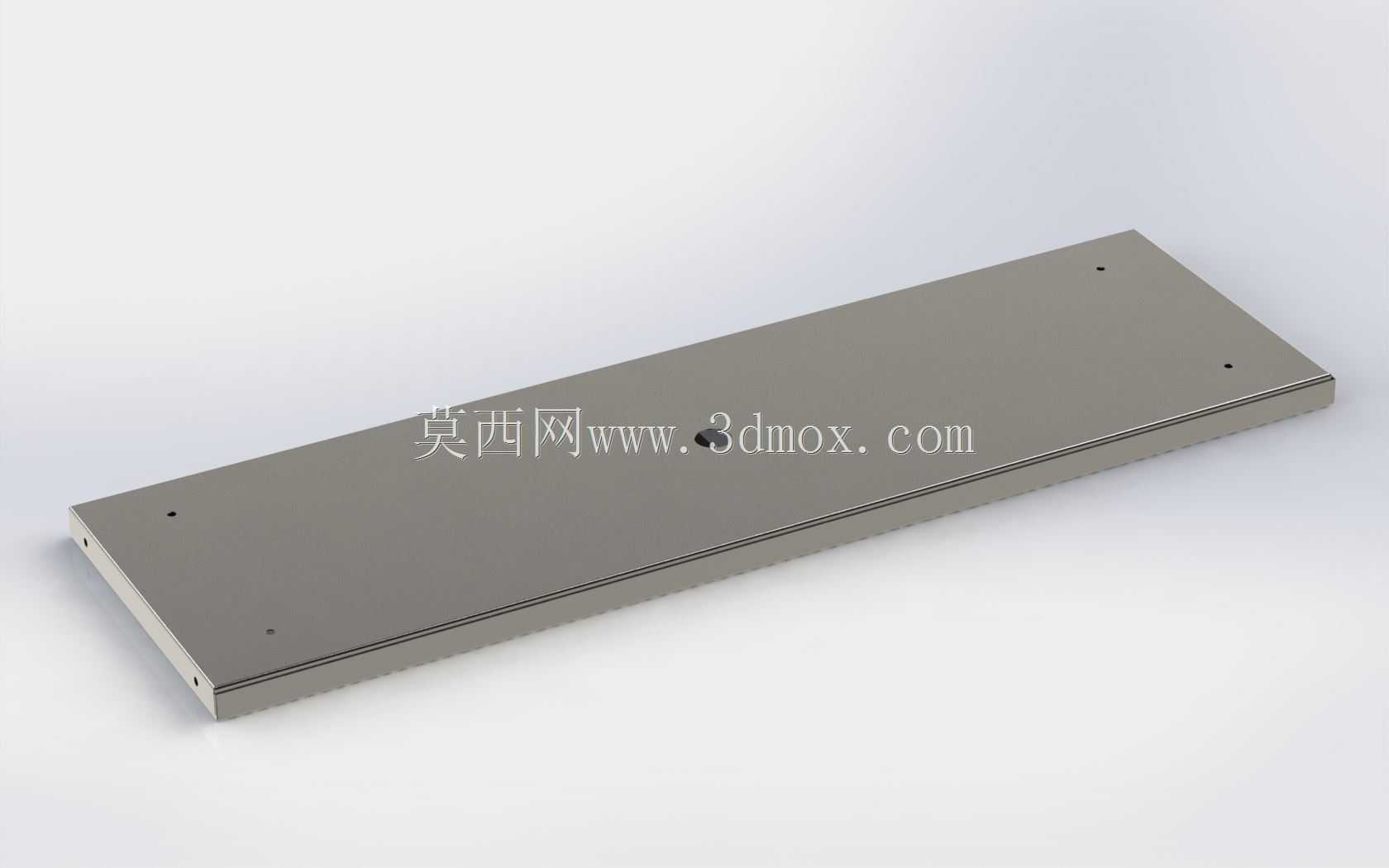

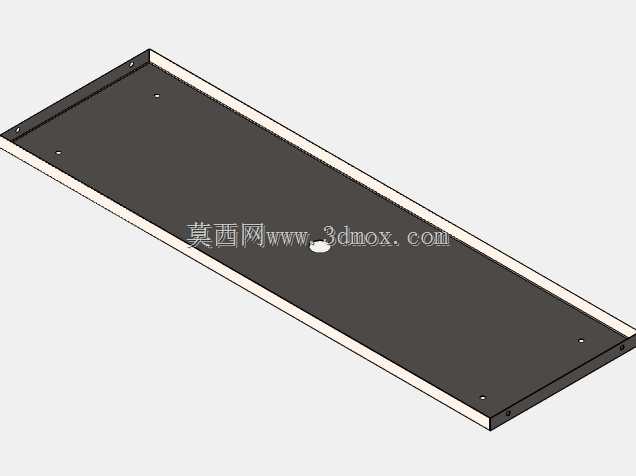

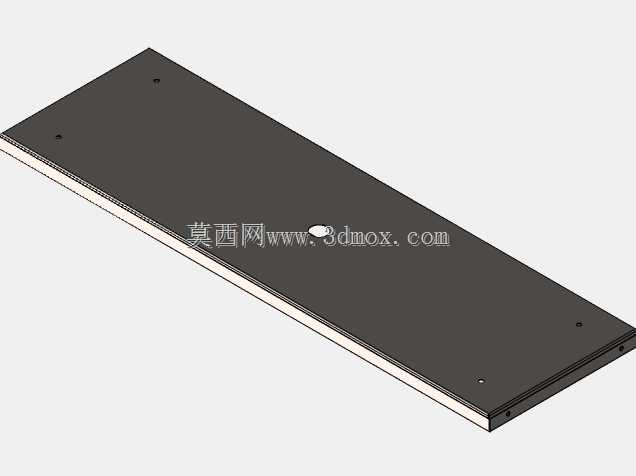

　　可避开模组边角的接线焊点与定位凸点，避免装配时出现硬接触顶伤PCB板的问题。支架基体的厚度选取兼顾了结构刚性与轻量化需求，在多模组满装的工况下，长条形基体不会因为中部承重出现下挠变形，两端及中部间隔分布的沉头安装孔，可通过沉头螺钉将支架整体固定在设备的安装基面，沉头孔的深度设计保证螺钉锁紧后钉头完全没入支架板面，不会凸起干涉LED模组的背部贴合。从设计逻辑来看，这款支架没有采用多余的焊接拼接结构，所有成型特征均通过冲压、折弯工序一次加工完成，既减少了加工环节的拼接误差，也避免了焊接变形带来的平面度超差问题，板面的多槽排布并非均匀等距设置，而是根据对应LED面板的显示区域划分做适配，相邻槽位之间的筋条宽度经过受力校核，

　　既能保证单槽位的边框支撑强度，也不会因为筋条过宽遮挡LED模组的边缘显示区域。在实际安装场景中，这类支架的安装边界需要提前匹配设备基体的开孔尺寸，支架的整体长宽尺寸比设备安装面的开孔尺寸单边预留0.2mm的装配间隙，方便安装时快速对位调整，支架背部与设备基面之间可根据防护需求加装密封胶条，嵌槽内装入LED模组后，可在槽位边缘点涂少量密封硅胶实现防尘固定，部分需要频繁更换模组的应用场景，也可在嵌槽侧壁加装弹性卡扣，无需点胶即可实现模组的快拆维护。不同于塑料材质的安装支架，这款金属支架具备更好的散热传导能力，LED模组工作时产生的热量可通过与支架嵌槽的贴合面快速传导到整个金属基体，再通过支架与设备基面的连接面将热量散出，

　　能有效降低LED模组的工作结温，延长显示面板的使用寿命。支架板面的平整度控制在0.1mm以内，保证每个嵌入槽位的LED模组正面处于同一平面，不会出现高低错落导致的显示面拼接缝隙不均问题，槽位内侧的边缘做了微小的倒角处理，既可以去除冲压产生的毛刺避免划伤操作人员，也能在装入LED模组时起到导向作用，降低装配对位的难度。在户外设备的应用场景中，这类金属支架表面可做喷塑或阳极氧化处理，提升耐锈蚀能力，适配潮湿、多粉尘的复杂工况，支架上预留的接地螺钉位，可直接连接设备的接地回路，避免静电积累对LED驱动电路造成损伤。
