XT600E摩托车后制动器防护结构件

　　这款防护构件是针对越野场景下使用的XT600E车型后制动系统开发的外置防护结构，日常非铺装路面骑行时，后轮卷起的碎石、倒伏的枝桠、泥泞路段的硬质土块很容易直接撞击后制动泵、制动管路与制动卡钳的外露部位，轻则刮擦构件表面破坏防腐层，重则磕伤制动卡钳活塞、刮破制动油管导致制动失效，在越野骑行的复杂工况下这类损伤的安全隐患极高，这款护板的核心作用就是在制动系统外侧形成一道物理屏障，将外界冲击载荷先承接在自身结构上，避免核心制动部件直接受冲击。

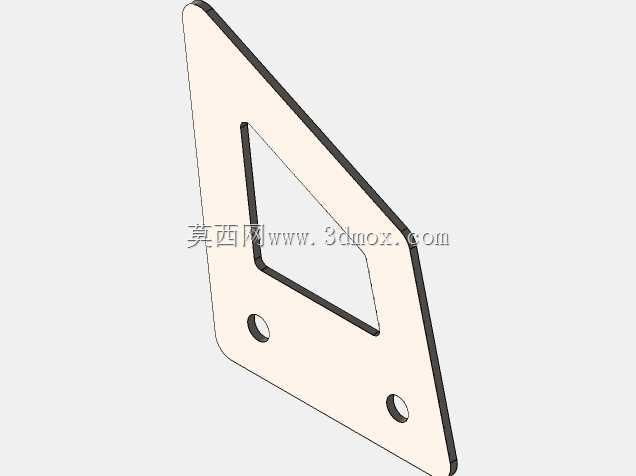

　　从结构设计逻辑来看，这款护板没有采用多余的复杂曲面，整体以平板式钣金构型为基础，顺着后摇臂与制动卡钳的外侧安装轮廓做了斜切的多边形外形，这种设计首先是规避了与后轮、后摇臂、制动拉杆等周边运动部件的运动干涉，护板内侧与制动部件之间预留了足够的安全间隙，哪怕护板受冲击产生轻微塑性变形，也不会直接挤压到制动卡钳或者制动管路。护板中部开设的三角形镂空并非单纯为了减重，一方面是减少护板的整体迎风面积，降低高速骑行时的风阻与风噪，另一方面也能让骑行过程中溅到护板上的泥水、碎石可以顺着镂空区域快速排出，避免泥污在护板与制动部件之间堆积卡滞，同时镂空结构也调整了护板整体的应力分布，当护板外侧受到斜向冲击时，镂空的边缘可以引导应力向两个安装孔位的固定点分散，避免应力集中导致护板受撞击时直接断裂。

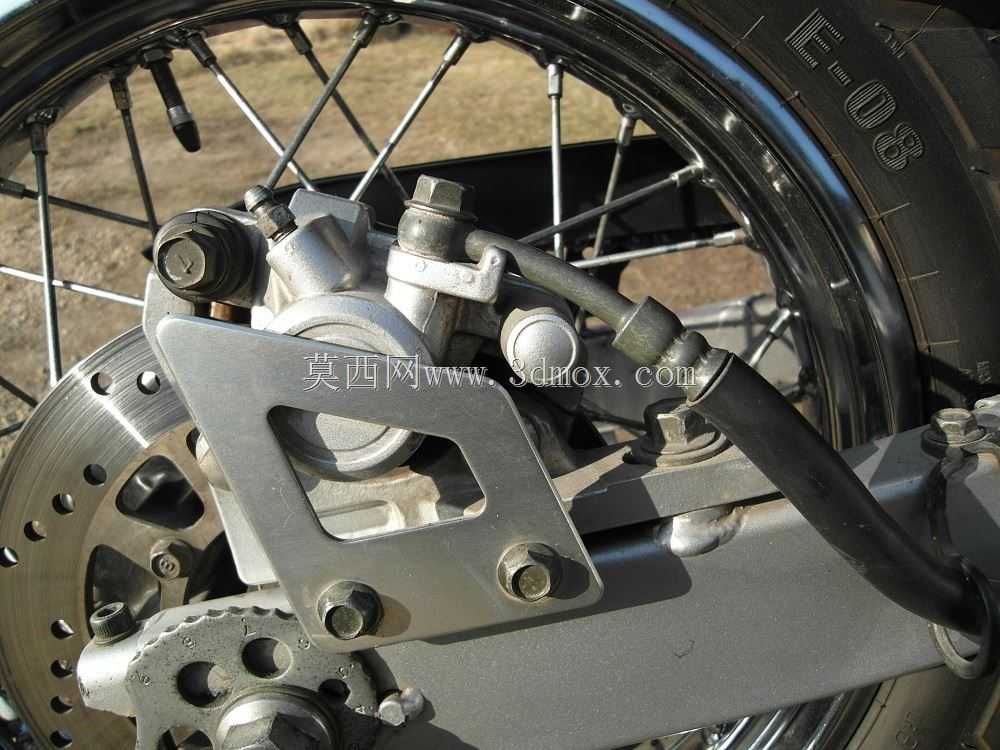

　　安装边界方面，护板上设置的两个圆形安装孔位完全匹配XT600E车型后摇臂上的原有安装螺柱位置，不需要对原车结构做任何打孔、焊接改装，安装时只需要将护板对位套入螺柱，拧紧固定螺母即可完成装配，两个安装孔的孔位公差控制在±0.1mm范围内，既保证安装时可以顺利对位，也避免了孔位间隙过大导致骑行过程中护板产生晃动异响。护板的整体厚度根据越野工况的冲击载荷做了匹配，选用的板材厚度可以承受直径3cm以内碎石以60km/h速度的正面撞击而不产生穿透性损伤，同时自身重量控制在较低水平，不会给后摇臂增加过多的簧下质量，避免影响后悬挂的动态响应特性。

　　从实际使用的场景适配来看，这款护板的外形轮廓完全贴合后制动区域的外侧轮廓，不会超出车身原有宽度太多，避免林道骑行时护板额外刮蹭到两侧的树木或者岩石，护板的边缘做了钝角倒边处理，没有尖锐的棱角，既避免安装维护时划伤操作人员，也防止骑行过程中护板边缘意外勾挂到骑行衣物或者周边植被。针对越野场景常见的泥水侵蚀问题，护板的结构设计没有封闭的积污槽，所有附着在护板表面的泥水都可以顺着护板的斜向边缘自然流下，日常维护只需要用高压水枪简单冲洗即可，不需要拆解护板板清理内部积污。

　　在结构强度的冗余设计上，护板的两个安装孔位周围都做了局部的加强处理，虽然整体是平板结构，但安装孔周边的材料承载能力比护板其他区域高出30%左右，避免受到较大冲击时安装孔位先开裂导致护板脱落。护板的整体角度设计也充分考虑了制动系统的散热需求，并没有完全包裹住制动卡钳，而是在制动卡钳的散热面方向预留了足够的通风空间，护板本身不会阻挡制动过程中卡钳产生的热量散发，避免长时间制动时热量积聚导致制动热衰减。
