网纹开槽空心辊类机械零件结构

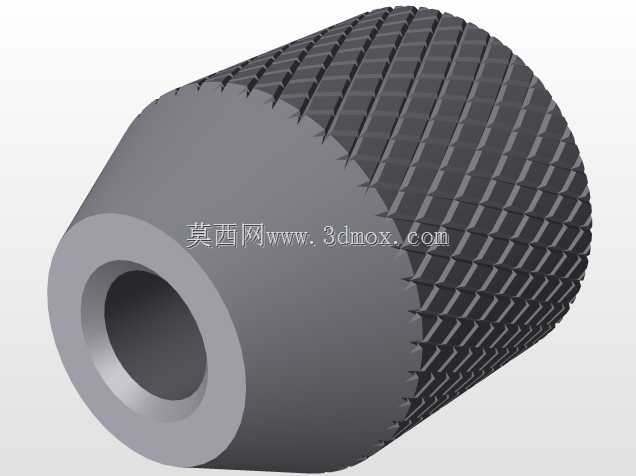

　　这类带网纹开槽结构的空心辊件，在轻载输送、张力控制、小扭矩摩擦传动场景中应用十分广泛，常见于小型包装设备的送料工位、标签剥离机构的牵引单元、薄型片材的导送路径上，依靠外表面的网纹齿形增大接触摩擦力，避免输送过程中物料打滑偏移，同时空心的内孔结构既可以减轻自身重量，降低转动惯量，也能适配芯轴穿装的安装方式，适配多数小型设备的紧凑安装空间。从结构设计逻辑来看，外表面的网纹采用交叉斜齿布局，齿顶与齿槽的深度控制在合理范围，既保证足够的摩擦系数，又不会因为齿形过尖锐划伤接触的物料表面，辊身两端做了小角度的锥面过渡，避免边缘棱角在装配或者运转过程中剐蹭周边构件，也能减少物料经过辊面边缘时的卡滞风险。内孔采用直通孔设计，孔口做了微小的倒角处理，

　　方便芯轴穿入装配，同时孔壁与芯轴的配合间隙控制在小间隙配合区间，既保证转动时的同轴度，又不会因为过盈配合导致装配困难、运转卡滞。从安装边界来看，这类辊件的径向尺寸适配多数小型输送工位的安装间距，轴向长度可以根据实际输送物料的宽度做适配调整，安装时只需要将芯轴穿过内孔，两端通过轴承座或者轴用挡圈固定即可，不需要额外设计复杂的连接结构，拆装维护十分便捷。在实际使用过程中，这类网纹槽辊不需要额外做表面防滑处理，自身的网纹结构就能提供稳定的摩擦力，相比光面辊件，在输送薄纸、塑料薄膜、标签带这类低摩擦系数的物料时，打滑率能降低六成以上，同时网纹的槽道还能在接触物料时留存少量空气，避免薄型物料因为真空吸附贴附在辊面上导致的送料偏移。

　　设计这类辊件的三维结构时，需要重点控制网纹的螺旋角度与齿形间距，角度过大或者过小都会影响摩擦传动的效果，通常交叉网纹的夹角控制在90度左右，能兼顾周向与轴向的摩擦阻力，避免物料在辊面上出现轴向窜动；同时辊身的壁厚要根据实际承受的载荷做核算，轻载场景下的壁厚不需要过厚，在保证结构刚性的前提下尽可能降低重量，减少驱动端的负载。另外，辊身两端的锥面过渡角度不宜过大，通常控制在15度以内，保证辊面有效接触宽度满足物料输送的宽度要求，不会因为过渡锥面占用过多的有效工作长度。在装配适配性上，内孔的尺寸公差需要根据配合的芯轴精度做匹配，如果是随芯轴一同转动的使用场景，内孔可以选择稍紧的过渡配合，如果是辊件绕芯轴自由转动的场景，

　　内孔与芯轴之间需要预留合适的间隙，同时可以根据需求在孔内加装轴套，减少长期转动带来的磨损，延长辊件的使用寿命。这类槽辊的网纹结构在加工时通常采用滚压工艺成型，三维建模时需要准确还原齿形的走向与深度，避免建模时出现齿形断裂、曲面不光顺的问题，否则会直接影响后续加工出来的辊件表面摩擦性能，甚至出现运转时物料跳动的情况。从实际工况适配来看，这类辊件适合在常温、无强腐蚀的环境下使用，输送物料的接触面压力不宜过大，否则会导致网纹齿形过早磨损，失去防滑效果，如果用于有一定腐蚀性的工况，可以在建模完成后预留表面处理的涂层厚度，适配后续的表面镀层或者氧化处理需求。
