钣金材质矩形仪器防护安装盒结构

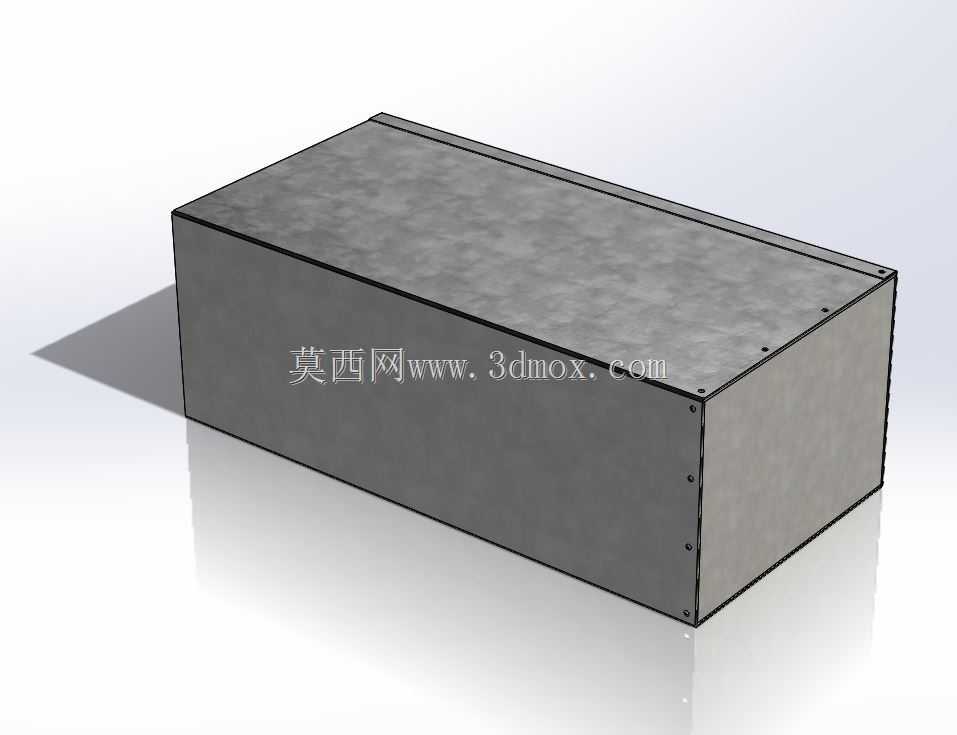

　　做了快十年结构设计，碰到过太多传感器、小型检测模块的安装防护需求，很多现场工况里，裸露的电子元件要么被车间切削液溅到短路，要么被落料砸坏，还有的设备走线外露容易被拉扯断裂，这类钣金防护盒的设计，从来不是画个六面体拼起来那么简单。这次做的这款矩形钣金盒，首先要卡准现场的安装预留空间，长宽高三个方向的尺寸是400mm、200mm、145mm，这个尺寸不是随便定的，之前在自动化检测工位做改造的时候，工位侧梁到传动带的水平预留间隙刚好210mm，竖向安装面到安全防护网的距离是160mm，沿走线方向的预留长度是420mm，把盒子的外形尺寸卡在这个边界里，安装的时候不用额外切割现场的防护结构，也不会和运动的传动部件产生干涉，

　　安装孔位预留在盒体的侧边拼接法兰位置，不用在盒面额外打孔破坏防护完整性，固定的时候用M5的内六角螺丝就能直接锁在设备的安装梁上，拆装维护的时候不用把整个盒子从工位上拆下来，松开侧边的连接螺丝就能掀开盒盖调整内部的元件。从功能上来说，这款盒子主要是给内置的传感检测模块做物理防护，钣金材质的抗冲击能力比塑料壳体强很多，车间里偶尔有小的金属边角料崩落，砸在盒面上不会出现开裂破损，拼接位置做了折边咬合的结构，日常的粉尘、飞溅的切削液不会顺着拼接缝渗进盒内部，能给内部的电路板、接线端子提供稳定的安装环境。设计的时候特意把盒体的棱角做了小半径的折边处理，没有尖锐的外露边角，现场操作人员调试设备的时候不会被剐蹭受伤，

　　盒体内部预留了20mm的走线空间，内置的传感器接线可以顺着盒壁的走线槽排布，不会和盒盖产生挤压，盒盖和盒身的连接位置做了定位凸台，扣合的时候不用反复对齐位置，直接就能卡准定位，减少现场安装的调整时间。很多人做这类钣金盒的时候容易忽略壁厚和承重的匹配，这款盒子用的是1.2mm厚的冷轧钢板，折边之后的整体刚性足够，就算在盒盖上临时放置小型的调试工具，也不会出现明显的形变，不会压到内部的元件。之前在流水线的视觉检测工位用过同结构的防护盒，用来安装光电传感器和信号处理模块，现场环境里有焊接烟尘还有定期的设备冲洗，用了两年多，盒体没有出现锈蚀漏液的情况，内部的传感器也没有因为进灰出现检测误判的问题。还有在实验室的测试台架上，

　　这类尺寸的盒子也可以用来放置小型的信号采集模块，台架上的安装空间本来就紧凑，这个尺寸的盒子刚好能卡在台架的层板间隙里，不用额外做安装支架，直接用扎带或者卡扣就能固定，内部的模块不会因为台架的振动出现松脱。设计的时候没有做多余的外露结构，整个盒体的外表面是平整的，后期如果需要贴设备标识、警示标，直接就能粘贴，不会因为表面有凸起导致标识贴不平整。拼接位置的螺丝孔都做了沉台处理，螺丝锁完之后和盒面是齐平的，不会突出在外面积攒灰尘，清洁的时候用抹布直接擦就能把表面的污渍清理干净，没有清洁死角。很多新手做钣金壳体的时候，会把折边的半径设得太小，加工的时候容易出现板材开裂的问题，这款盒子的折边半径是按照板材厚度的1.5倍设置的，常规的钣金折弯设备就能直接加工，不用开特殊的模具，加工成本能控制在合理范围内，批量生产的时候良率也高。另外盒体的底部预留了接地螺柱的安装位，内部的电气元件可以直接把接地线接在螺柱上，不用额外打孔做接地结构，符合电气设备的安全防护要求，就算内部元件出现漏电，电流也能顺着接地结构导走，不会出现操作人员触电的风险。在实际选型的时候，要是现场的腐蚀环境比较强，还可以在这个结构的基础上更换不锈钢板材，或者在表面做喷塑、镀锌处理，整体的安装尺寸和拼接结构不用改动，就能适配不同的工况需求，不用重新做结构设计，能节省很多重复建模的时间。
