三通道过渡导流钣金结构件

项目分类:通用机械零部件 发布时间:2022-03-16 ID:577862
  • 三通道过渡导流钣金结构件

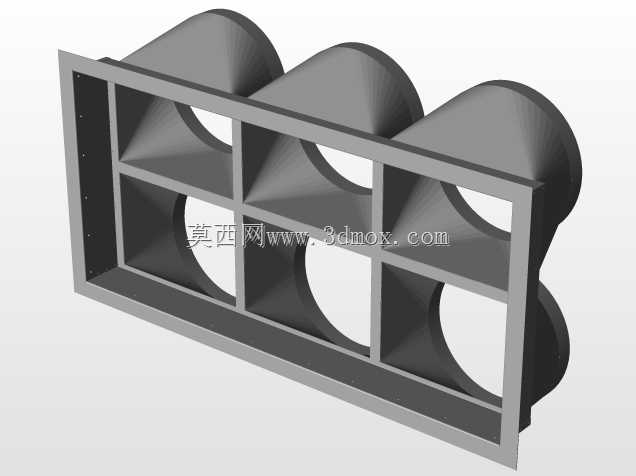

  这款三通道过渡导流构件,主要应用在需要多支路气流、介质流均匀分配的工业管路系统中,常见于通风除尘末端、小型流体分路单元、设备散热风道的转接段,用来实现单截面到三个独立圆形通路的平滑过渡,避免介质在转向、分流过程中产生过大的压损或是局部紊流。从结构上看,构件整体采用薄板折弯焊接工艺成型,主体外框为矩形安装基面,框体内部通过横竖交错的隔板分隔出三个独立的腔室,每个腔室对应一个向外延伸的锥形过渡段,末端收为圆形接口,能够直接对接标准规格的圆形管路,不需要额外做转接适配。

  设计过程中首先要考虑的是安装边界的匹配,矩形安装法兰边预留了均匀分布的安装孔位,孔位间距按照通用管路安装的标准节距设置,能够直接贴合在设备侧壁或是方形管路的端面上,安装时不需要额外打孔改制,降低现场装配的工作量。三个锥形过渡段采用渐扩渐缩的流线型曲面,曲面曲率经过反复调整,保证介质从矩形端进入后,能够顺着曲面平滑分流到三个圆形通道内,不会在腔室内部形成涡流死角,长期使用也不容易积留粉尘或是介质残渣,减少后期维护清理的频次。

  内部的横竖隔板不仅起到分隔三个腔室的作用,同时也是整个构件的加强筋结构,薄板焊接的构件如果没有内部支撑,在运输、安装或是承受管路负压的时候很容易出现板面变形,隔板和外框、锥形段的焊接边都做了折边处理,增大焊接接触面积,既提升了焊接强度,也避免了焊接时薄板被焊穿的问题,同时折边结构也能让焊缝位置更平整,减少后期打磨的工作量。三个圆形接口的端面都做了外翻边处理,一方面能够提升接口的结构强度,避免圆管端受外力挤压变形,另一方面外翻边也能作为管路卡箍的定位台阶,安装软管或是卡接硬管的时候,能够保证连接位置的密封性,不会出现介质泄漏的问题。

  从实际使用场景来看,这类构件经常用在小型除尘设备的出风口分路、实验室通风系统的支管转接、小型烘干设备的热风分配单元,相比铸造的同功能分流件,薄板焊接的结构重量更轻,安装时不需要额外做承重支撑,同时钣金成型的生产周期更短,针对不同的安装尺寸、接口管径需求,可以快速调整模型参数改型,不需要开模,适合小批量定制化的设备配套需求。设计时还要考虑焊接变形的余量控制,所有板材的拼接位置都预留了0.1mm的焊接收缩余量,避免焊接后整体尺寸出现偏差,导致安装时法兰孔位对不上、接口错位的问题。锥形段的曲面采用可展开的钣金曲面设计,能够直接通过激光切割下料后折弯、压型成型,不需要复杂的冲压模具,普通的钣金加工车间就能够完成生产,加工门槛低,生产成本可控。

  另外,构件的矩形安装面和三个圆形接口的相对位置经过优化,三个圆形接口呈水平等距排布,中心距和外接管路的安装间距保持一致,外接管路排布的时候不会出现互相干涉的问题,同时锥形段的长度控制在合理范围内,既保证了介质过渡的平滑性,也不会让整个构件的轴向尺寸过大,节省设备内部的安装空间,对于内部空间紧凑的小型设备来说,这种紧凑化的分流结构能够有效压缩设备整体体积,提升设备内部的空间利用率。隔板和外框的连接位置都做了满焊处理,保证三个腔室之间完全密封,不会出现不同通道之间的介质串流问题,对于需要独立控制每个支路流量的场景,这种密封结构能够保证各支路的流量控制精度,不会因为内漏导致参数控制失准。
