传感器配套金属安装固定支架结构

　　这款钣金结构件是工业传感器配套的安装固定载体，在自动化产线、工业检测工位、设备状态监测点位中承担传感器的定位、承载与防护作用，日常应用场景覆盖流水线工件到位检测、设备转轴转速监测、物料位置感应、安全防护区域触发等多个工业现场环节，是传感检测单元和设备主体之间的衔接结构件。从实际使用需求出发，这类支架首先要保证传感器安装后的位置精度，避免设备运行过程中的振动导致传感点位偏移，进而出现检测误判、信号漏发的问题，因此结构设计上采用了一体化折弯成型的钣金工艺，整体无拼接焊缝，减少了装配累计误差，同时折弯形成的翻边结构大幅提升了薄板的整体刚性，在厚度较薄的前提下实现足够的结构强度，控制配件自重的同时也降低了材料成本。

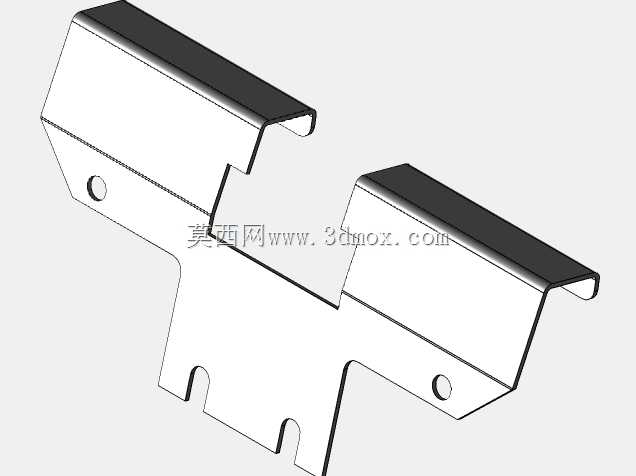

　　结构上预留的两个圆形安装孔位，对应标准的传感器安装螺栓规格，孔位公差按照IT12级精度控制，既可以保证螺栓顺利穿装，又能限制传感器安装后的横向窜动，确保检测端面和被测物体的间距保持在传感器的有效检测量程范围内。支架下部的两个开槽结构，是为了适配设备安装面的快速卡装需求，现场装配时可以先将螺栓预拧在设备基座上，将支架的开槽对准螺栓卡入后再拧紧固定，相比全孔位穿装的结构，能大幅缩短现场安装调整的时间，尤其适合狭小设备舱内的传感单元加装作业，不需要完全拆下固定螺栓就能完成支架的拆装更换。两侧向上折弯的翻边结构，一方面是提升支架的抗扭刚度，避免长条形结构在受侧向力时出现弯折变形，另一方面可以对安装在支架上的传感器形成侧向防护，

　　阻挡设备运行过程中飞溅的切屑、冷却液直接冲刷传感器本体，降低传感器受外力磕碰损坏的概率。从安装边界来看，这款支架的整体轮廓适配主流的方形接近式、光电式传感器的安装尺寸，安装孔的中心距符合工业传感配件的通用安装规范，可以直接替换同规格的原厂固定支架，不需要对设备原有安装面进行二次打孔加工。设计过程中充分考虑了钣金冲压的工艺可行性，所有折弯处的内R角匹配板材厚度设置，避免折弯时出现板材开裂的问题，所有外露边缘都做了去毛刺处理，防止装配作业时划伤操作人员，也避免毛刺脱落掉入设备内部造成卡滞故障。在实际设备运行中，这类支架长期处于设备振动、温湿度变化的工业环境中，因此结构上避免了应力集中的直角过渡，所有转角处都设置了微小的工艺圆角，

　　减少长期受振后的结构疲劳开裂风险，同时平整的安装基准面可以保证和设备基座、传感器底面完全贴合，不会出现安装间隙导致的传感器倾斜，确保检测光轴或感应面的角度符合设计要求。对于设备运维人员来说，这种标准化的支架结构可以大幅降低备件储备的品类，同一支架可以适配多种同安装规格的传感器，在现场传感器故障更换时，不需要重新调整支架位置，直接替换传感器本体就能快速恢复检测功能，减少设备停机等待的时间。从结构建模的角度来看，这类钣金件的建模需要精准控制折弯扣除值，确保展开后的下料尺寸和实际加工尺寸一致，孔位在折弯后的位置偏差控制在允许范围内，同时要预留出板材厚度带来的装配间隙，避免折弯后出现结构干涉，保证成品可以直接投入装配使用，不需要二次锉修调整。
