车间工位焊接烟尘集气吸尘罩结构

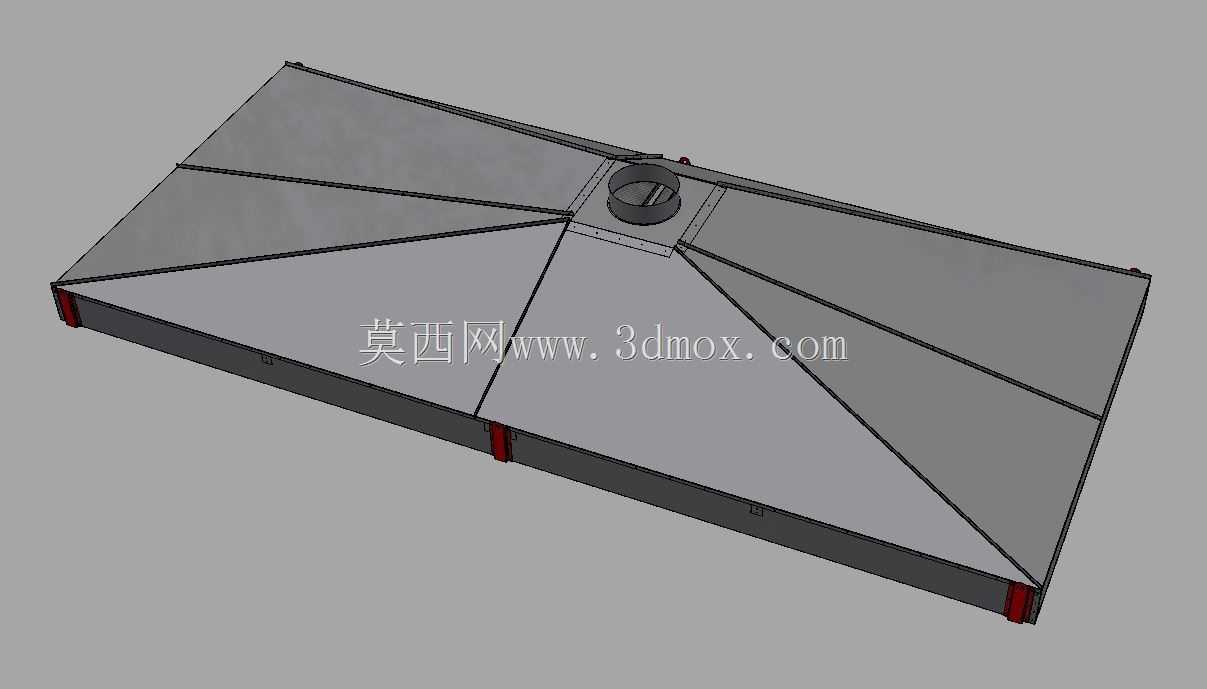

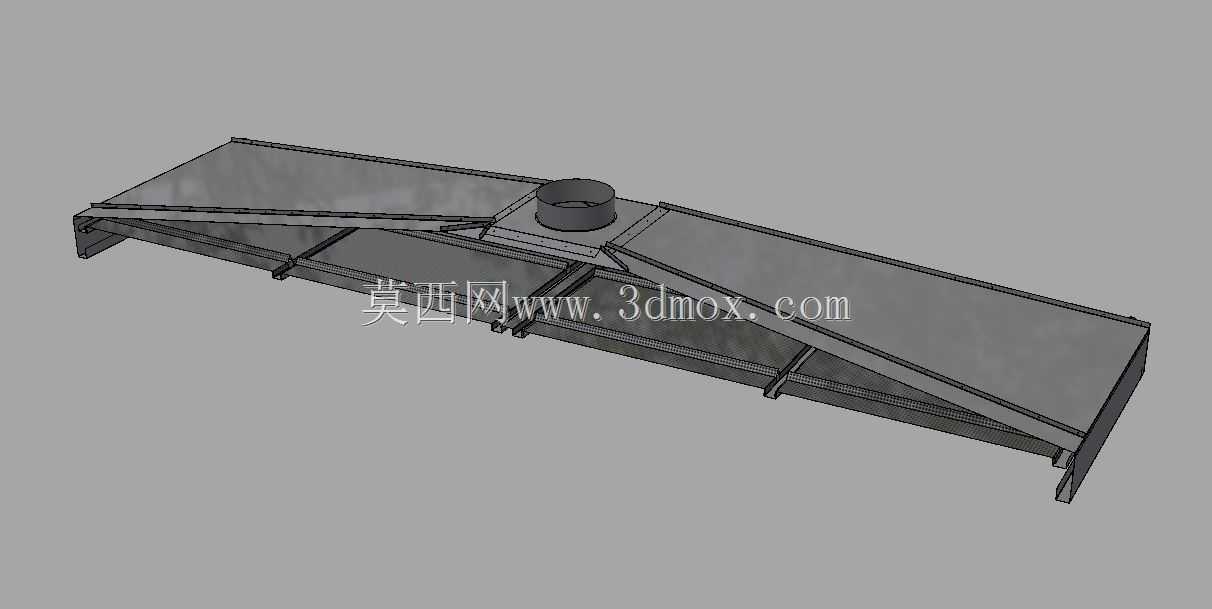

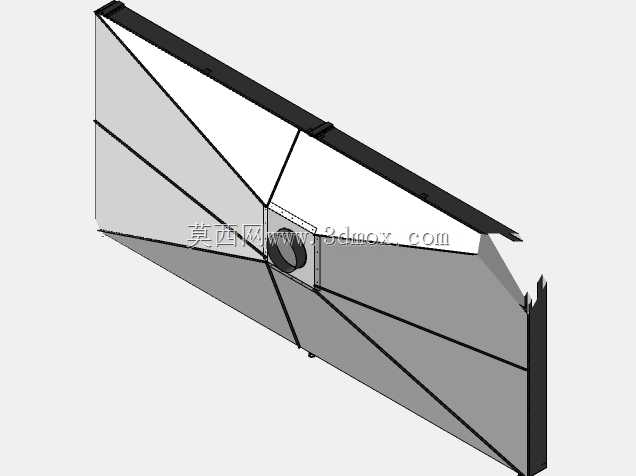

　　在焊接车间的工位烟尘治理场景中，这类集气吸尘结构是局部排风系统的前端捕集部件，主要作用是在焊烟扩散到作业人员呼吸带之前，通过合理的罩口流场设计将含尘气流捕集送入后续净化管路，相比车间整体通风，局部捕集的风量利用率更高，针对固定焊接工位的烟尘控制效果更稳定。从结构设计来看，该部件采用全钣金拼接工艺，主体为多块薄板折弯后通过铆钉装配成型，避免了满焊带来的薄板热变形问题，同时也方便后期拆解维护与局部更换，罩体的斜面采用多段分仓式导流设计，从四周矩形罩口向中心顶部的圆形接口收拢，这种锥面分仓结构可以减少罩内气流的涡流死区，让不同位置捕集到的烟尘都能顺畅汇入中心排风接口，不会在罩体内角落形成积尘。安装边界上，

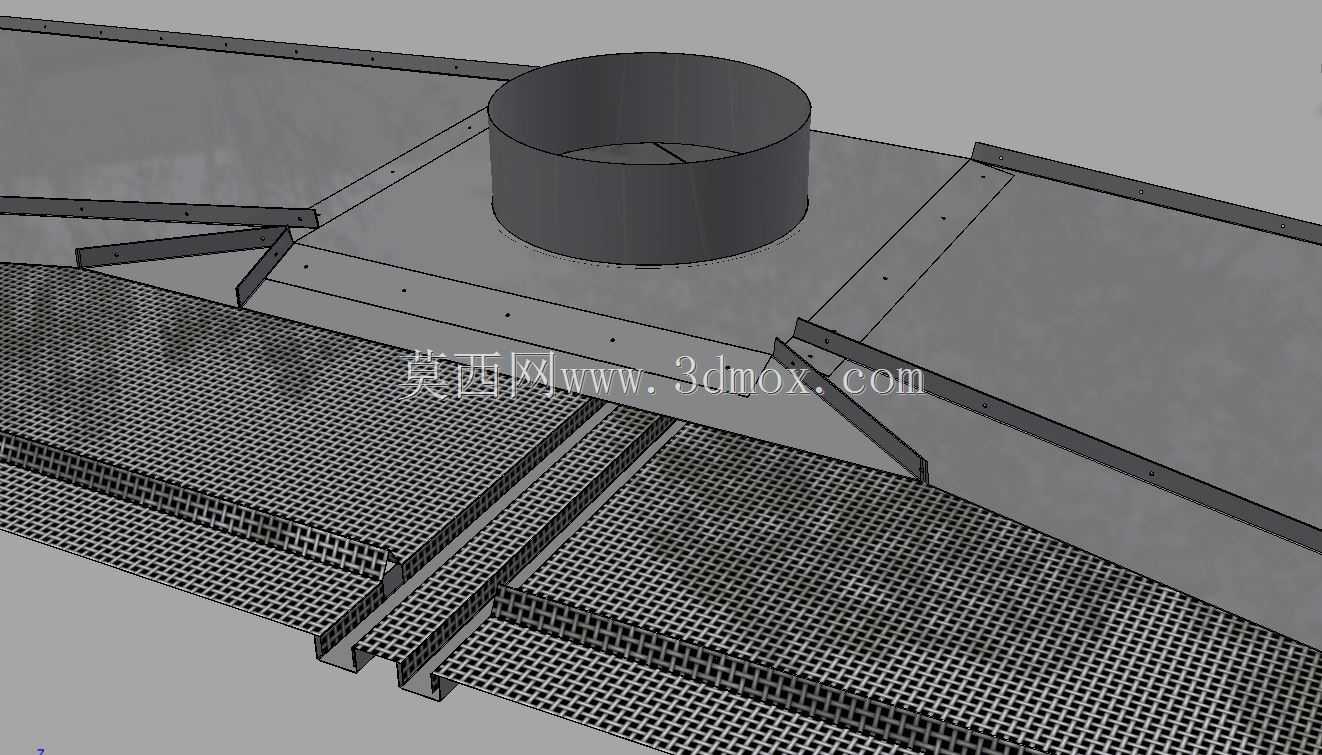

　　这类罩体一般布置在焊接工位的正上方，距离作业面的高度通常根据焊接电流大小调整，手工电弧焊工位一般保持在罩口下沿距工件0.5-0.8米的距离，既不会影响焊工的操作空间，也能保证罩口的控制风速达到捕集要求；顶部的圆形接口尺寸匹配常规的车间通风风管管径，可直接通过法兰与支风管连接，不需要额外做变径转接，罩体侧边预留的固定位可以直接吊装在车间顶部的钢结构网架上，也可以搭配可旋转的悬臂支架适配小范围移动的焊接作业。设计过程中需要重点考量罩口的风速均匀性，分仓的导流板角度经过流场校核，避免靠近中心接口的位置风速过高、边缘位置风速不足导致烟尘逃逸，薄板拼接处的铆钉排布兼顾连接强度与密封性能，板件之间的搭接边做了折边处理，减少拼接缝隙的漏风，

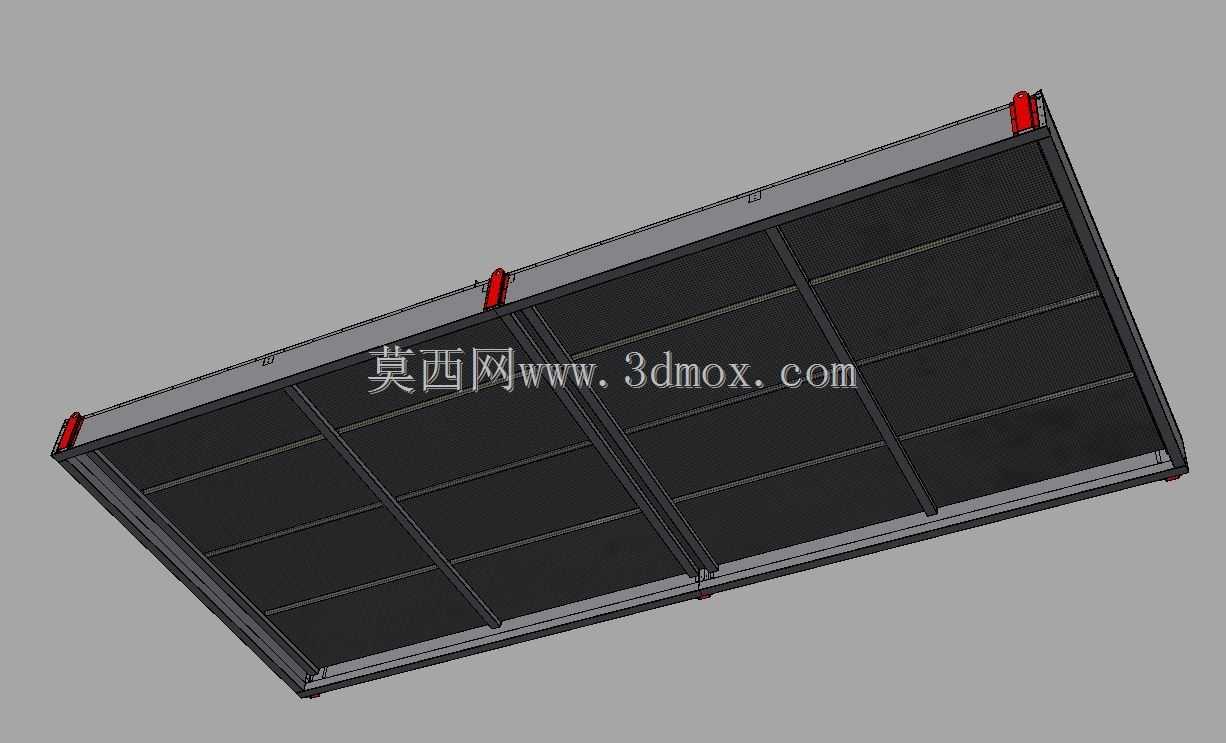

　　降低系统的风量损耗。实际使用中，这种铆钉版的钣金结构相比一体冲压的罩体，生产门槛更低，不需要大吨位的冲压设备，普通钣金车间通过激光切割、折弯、铆接工序即可完成加工，制造成本更可控，同时薄板结构的整体重量较轻，对吊装支架的载荷要求更低，适合在现有车间的改造项目中快速部署，不需要对原有厂房结构做额外的加固处理。罩体底部边缘做了外翻的折边加强，既可以提升薄板结构的整体刚性，避免车间内的横向气流干扰导致罩体震颤产生噪音，也能在一定程度上约束罩口的气流边界，减少外部横向紊流对捕集效果的影响。针对焊接作业中可能产生的火花飞溅，钣金材质本身具备一定的抗烧蚀能力，相比柔性吸尘罩使用寿命更长，日常维护只需要定期清理罩内附着的焊接烟尘即可，

　　不需要频繁更换易损部件。在结构建模过程中，需要重点关注各块钣金件的折弯系数匹配，保证拼接时的接缝间隙控制在合理范围内，铆钉孔的位置要做同轴度校核，避免装配时出现孔位错位导致无法铆接的问题，中心接口的圆管与锥面的连接位置做了贴合的过渡切口，保证拼接后接口的圆度，避免与风管连接时出现密封不严的问题。
