铁路轨道用配重块结构设计

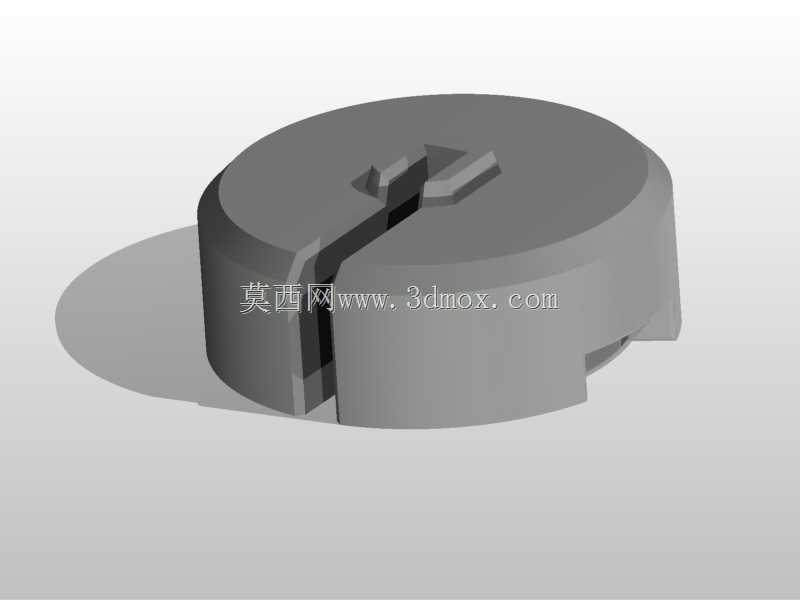

　　在铁路线路运维与配套传感设备布设场景中，配重构件是保障轨道附属部件安装稳定性、抵消列车通行时高频振动偏移的核心零件，本次呈现的这款配重结构，主要适配轨道旁传感检测单元的安装固定需求，解决列车高速通过时产生的强振动、气流冲击导致的检测部件移位、测量数据失准的实际工程问题。从实际使用场景来看，这类配重多安装在轨道道床区域的传感组件旁，需要承受长期的户外环境侵蚀，同时要匹配轨道旁狭小的安装空间，不能侵入列车运行的限界范围，因此在结构设计上做了多维度的适配考量。整体外形采用矮圆柱式主体结构，这种构型的优势在于重心集中在安装面中心区域，不会因为偏心产生额外的倾覆力矩，在长期振动工况下能保持稳定的压持效果，圆柱外沿做了小角度的倒角处理，

　　一方面是避免安装过程中尖锐棱边划伤施工人员，另一方面也能减少列车通过时带来的气流紊流冲击，降低风阻带来的构件微动。构件顶部开设的通槽结构，是专门为适配传感组件的走线与卡装设计的，槽体的宽度与深度经过实际安装尺寸校核，既能让传感部件的连接线缆顺利通过，也能通过槽体两侧的凸台结构实现与配套安装座的卡接定位，不需要额外设计复杂的连接结构，就能快速完成装配，大幅降低现场施工的难度。在安装边界设计上，这款配重的底面做了三处均匀分布的定位缺口，对应安装基座上的三个定位凸点，安装时只需要将缺口对准凸点放下，就能完成周向的旋转定位，不需要反复调整角度，能有效提升现场安装的效率，同时这种缺口定位的结构不会因为长期振动出现松脱旋转，

　　能保证配重与下方传感组件的相对位置始终保持在设计范围内。从功能特性来看，这类配重的核心作用是通过自身重量为下方的传感检测单元提供足够的下压力，抵消列车经过时轨道产生的高频振动带来的部件跳动力，因此在结构设计时尽量保证了材质密度的均匀性，整个构件没有多余的镂空结构，在控制整体体积不超出安装限界的前提下，最大化实现了压持重量的提升，同时整体结构没有复杂的曲面与薄壁结构，不管是采用铸造还是粉末冶金工艺加工，都能实现较低的加工成本，适合铁路沿线大批量布设的使用需求。设计过程中还充分考虑了户外使用的耐久性，整个构件没有容易积水的凹陷结构，顶部的槽体采用贯通式设计，雨水、沙尘可以直接从槽体下方排出，不会在构件表面积存造成锈蚀或者卡塞，

　　外表面的平整结构也方便后期运维时的清洁与检查，运维人员只需要目视就能判断配重是否出现移位、破损，不需要复杂的检测流程。在尺寸适配方面，整体高度控制在较低的范围内，安装后顶面距离轨道基面的高度完全符合铁路附属设备的安装限界要求，不会对列车的正常通行造成任何干扰，圆柱主体的直径也经过反复校核，在保证足够压持面积的前提下，不会占用过多的道床安装空间，给旁边的线缆布设、其他附属部件的安装预留了足够的操作空间。和传统的方形配重块相比，这种圆柱构型的配重不会出现棱角磕碰道床道砟导致的安装不稳问题，不管是在混凝土轨枕旁还是道砟区域安装，都能通过底面的平整结构实现稳定的贴合，即使安装面存在小范围的不平整，也能通过自身的重量自适应压合，不需要额外做安装面的找平处理，适配不同线路段的复杂安装条件。
