奔驰C63 AMG排气歧管第二连接法兰

　　在高性能乘用车排气系统的开发与改装作业中，排气歧管与下游管路的连接法兰是决定整套排气密封可靠性、振动耐受能力的核心零件之一，本次涉及的法兰对应奔驰M156系列动力单元搭载的C63 AMG车型排气歧管第二连接位，是排气从歧管汇入中段管路的关键衔接结构。不同于普通民用车型的排气法兰，大排量高性能V8发动机的排气温度、脉冲振动幅度都远高于常规动力总成，排气歧管出口处的瞬时排气温度可突破900摄氏度，全负荷工况下的排气脉冲会对连接面形成持续的交变冲击，这就要求法兰本身的结构强度、密封面平面度、安装定位精度都要满足更高的工程标准。

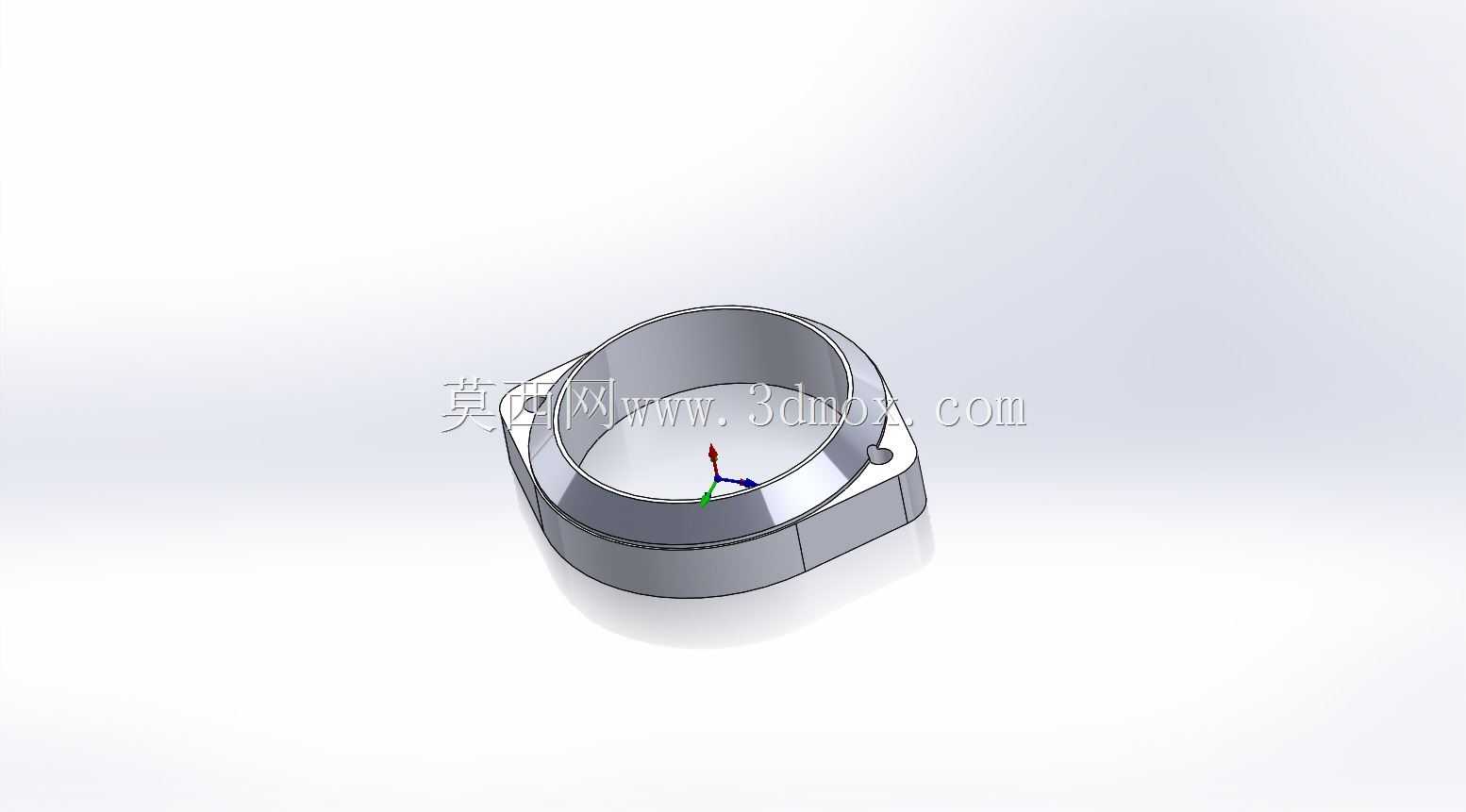

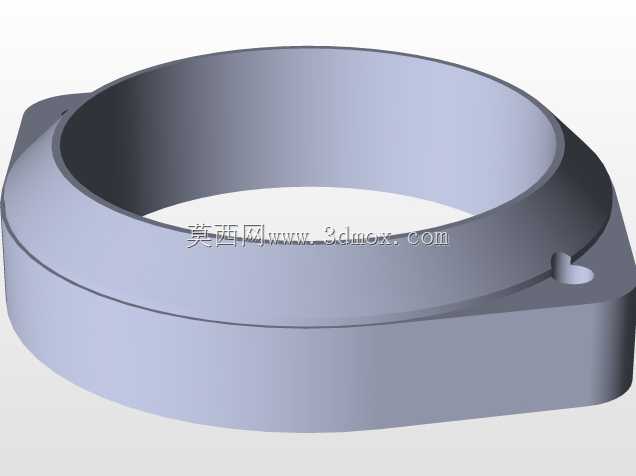

　　从实际装车场景来看，该法兰一侧对接排气歧管的铸造集气出口，另一侧对接排气中段的金属管路，法兰本体采用带环形密封止口的结构设计，环形凸起的止口结构可以嵌入对接管路的密封槽内，配合金属密封垫片可以避免高温高压排气从连接面泄漏，相比无止口的平法兰结构，这种带定位止口的设计在大振动工况下的密封冗余度更高，不会因为长期的交变载荷出现垫片移位、密封失效的问题。法兰上的安装凸耳采用非对称布局，两个带通孔的安装位分别布置在环形主体的侧方，孔位的位置度公差控制在0.1mm以内，既可以保证安装时螺栓能够顺利穿入，也能避免装配应力集中在法兰局部，导致长期使用后出现法兰变形、密封面翘曲的问题。

　　设计过程中首先要匹配排气歧管出口的轮廓尺寸，环形主体的内径完全贴合歧管出口的通径，避免出现通径突变导致的排气紊流，减少排气阻力对发动机动力输出的影响。法兰的厚度经过反复校核，既要保证高温下的结构刚性，避免螺栓拧紧后法兰出现形变，也要尽可能控制零件重量，符合高性能车型的轻量化设计需求。法兰与管路对接的一侧做了适配焊接的坡口结构，方便与不锈钢排气管路进行氩弧焊接，焊接位的厚度预留了足够的加工余量，焊接完成后可以对密封面进行二次精加工，保证密封面的平面度公差在0.05mm以内，杜绝密封面微观不平导致的排气泄漏。

　　从安装边界来看，该法兰的外轮廓完全避让了周边的发动机舱部件，安装后不会与周边的线束、隔热板、转向助力管路产生运动干涉，两个安装螺栓的拧紧力矩设定为22N·m，拧紧过程中需要采用对角分步拧紧的方式，保证密封面受力均匀，避免单侧受力过大导致法兰变形。在排气系统改装作业中，该法兰的尺寸参数是制作定制化排气中段的核心匹配依据，只要对接法兰的孔位、止口尺寸、通径参数与该零件一致，就可以保证改装后的排气系统安装位准确，密封性能达到原厂设计标准，不会出现安装错位、漏气、共振等常见的改装问题。

　　不同于通用型法兰零件，这类针对特定高性能车型开发的专用法兰，其轮廓造型、孔位布局、止口尺寸都是完全匹配原厂动力总成的布局，没有多余的冗余结构，零件的每一处结构都服务于密封、连接、避让的实际功能，没有为了外观造型增加不必要的结构。在三维建模过程中，需要重点还原密封止口的尺寸公差、安装孔的位置度、密封面的平面度要求，同时要还原法兰与歧管对接侧的轮廓曲面，保证模型与原厂零件的安装边界完全一致，为后续的排气系统改装、零件替换、性能优化提供准确的三维数模依据。
