剖分式立式安装踏板轴承座结构

　　在各类轻工输送设备、脚踏操作类工业装备、小型传动机构的轴系布局中，这类剖分式立式轴承座是支撑旋转轴、承受径向载荷同时兼顾安装维护便利性的核心零部件。日常设备运维场景里，整根轴已经装配好齿轮、链轮或者踏板连杆的情况下，整体式轴承座需要从轴端穿入安装，遇到轴上零件已经完成压装、轴端空间受限的工况，拆装难度会大幅提升，而这种上下剖分的结构，只需要松开上盖的两个锁紧螺栓，就能直接把轴承座扣装在轴的对应位置，不需要拆解轴上已装配的其他零件，能大幅缩短现场维护的停机时间，尤其适合纺织机械、小型输送线、脚踏式冲压设备这类需要频繁检查轴系磨损情况的应用场景。

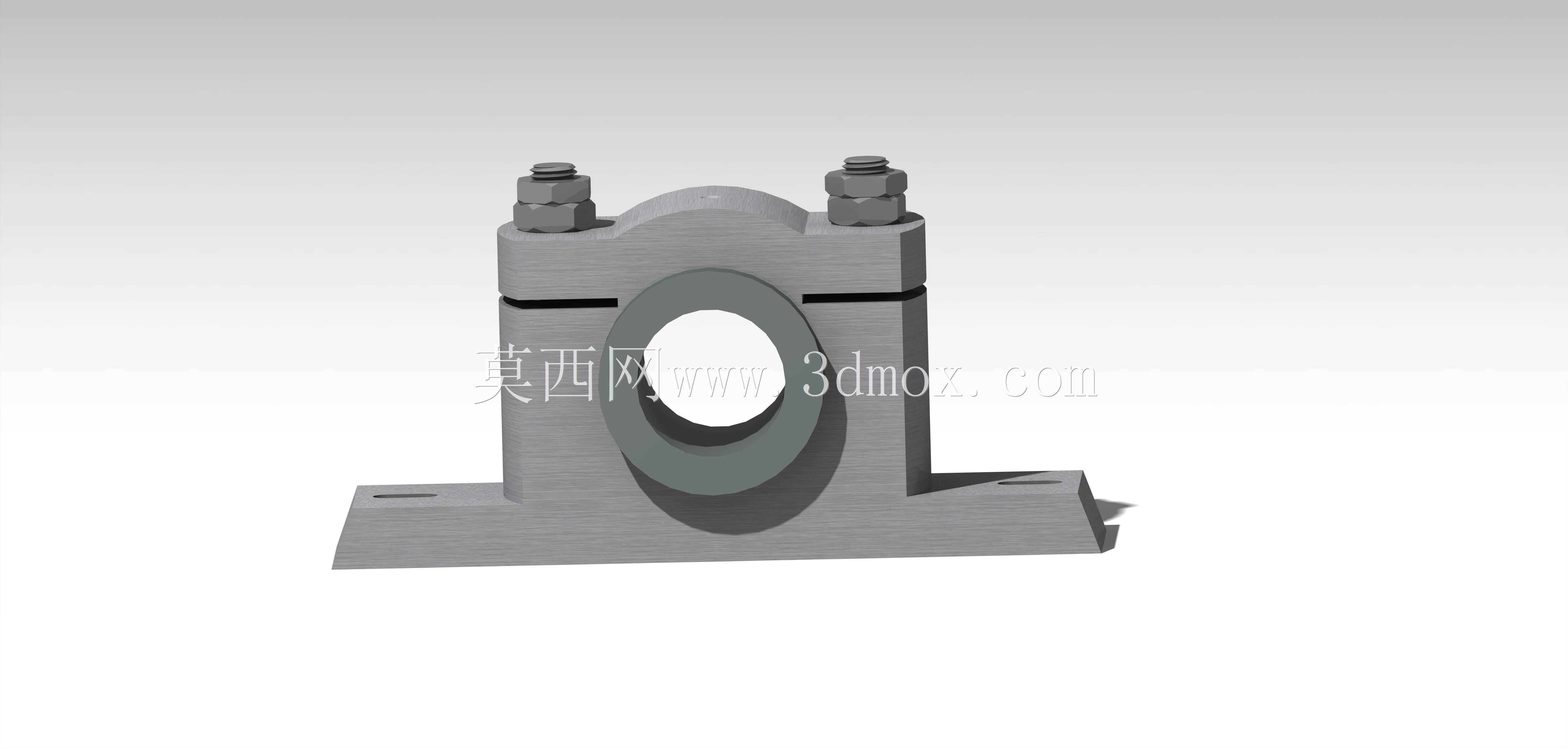

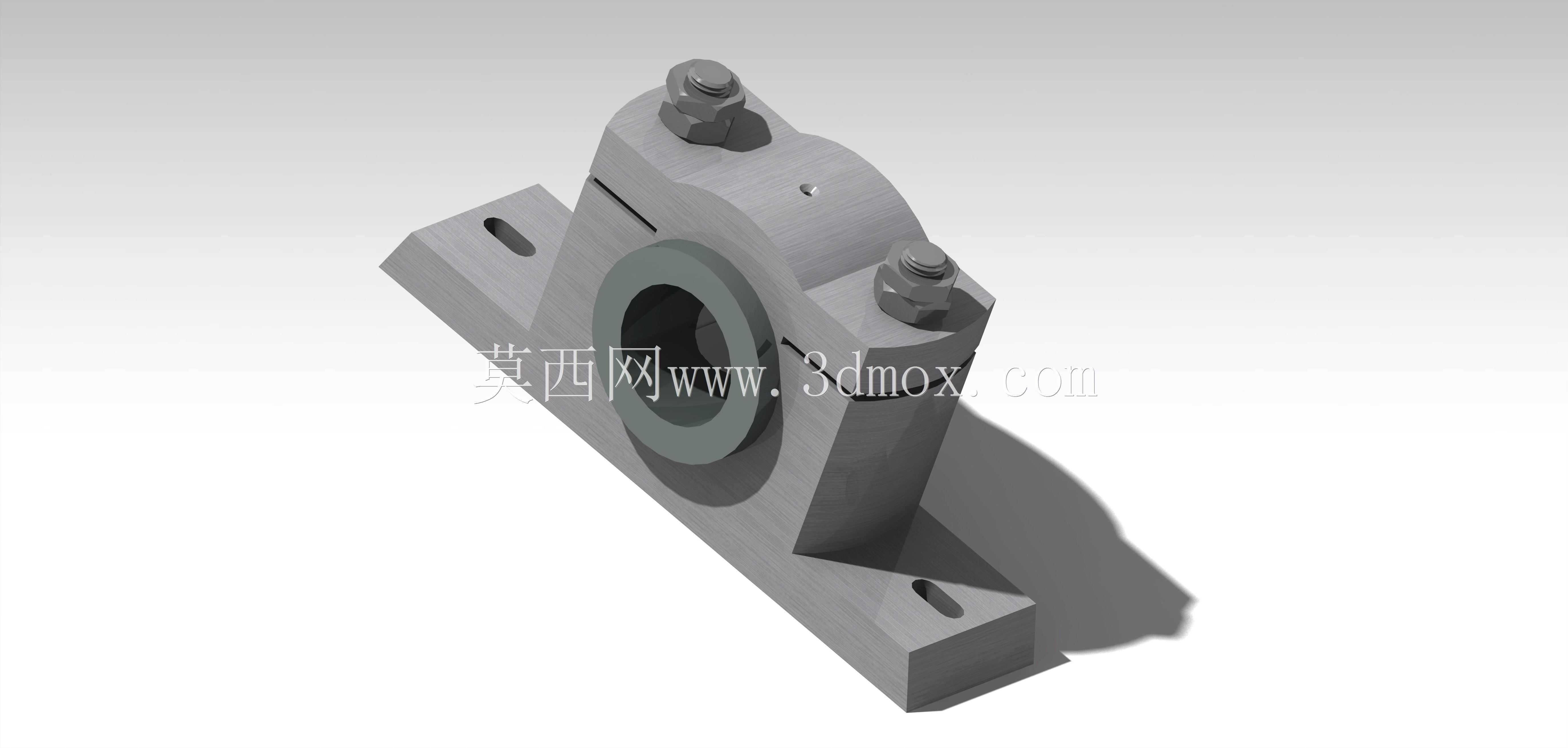

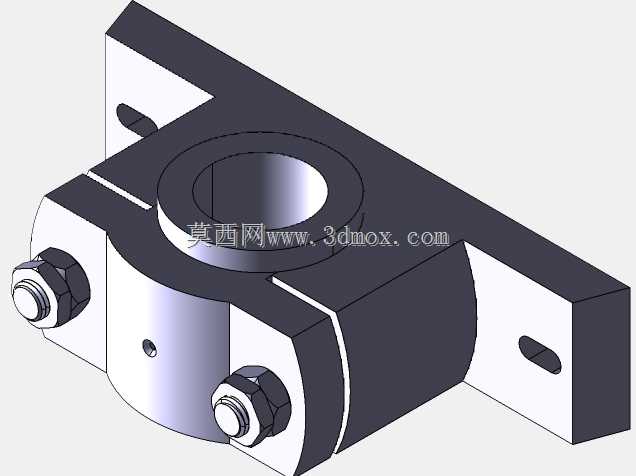

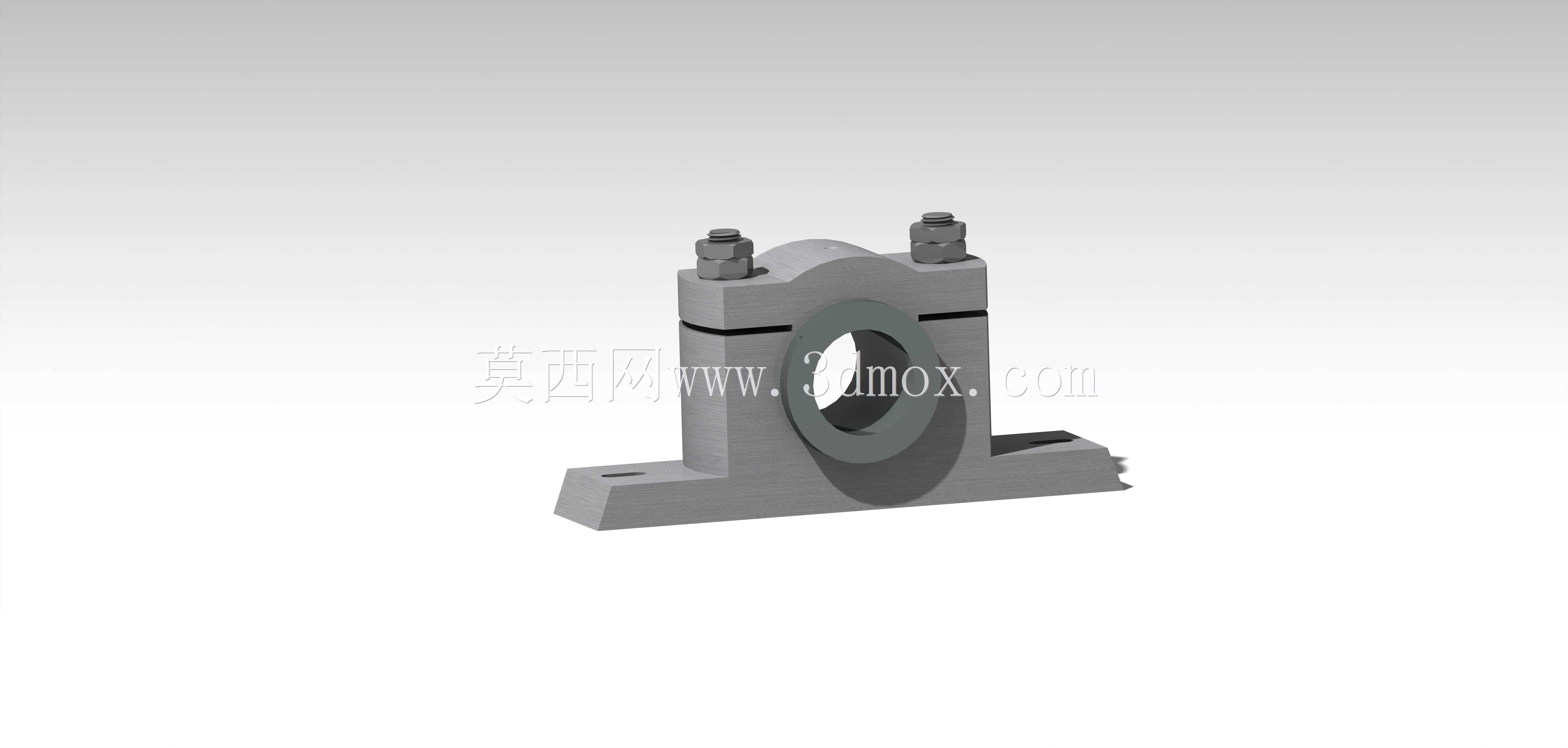

　　从结构功能来看，这个轴承座的底座采用带两个长圆孔的安装脚设计，长圆孔的走向沿轴的垂直方向布置，安装时可以在一定范围内调整轴承座的横向位置，补偿底座安装面的加工误差，也能适配不同中心距要求的轴系布局，不需要重新加工安装孔位。上盖与底座的结合面采用精准的止口定位，两个六角头锁紧螺栓沿垂直方向锁紧，能保证上下半座的同轴度，避免合装后出现轴承内孔偏斜导致的轴系卡滞、轴承偏磨问题。轴承内孔预留了标准滚动轴承的安装位，孔壁的加工精度满足普通级深沟球轴承或者外球面轴承的配合公差要求，能直接压装对应规格的标准轴承，不需要额外加工衬套。

　　设计这类轴承座的时候，首先要根据所支撑轴的额定径向载荷计算底座的抗弯截面模量，底座的两个支撑筋从安装面一直延伸到轴承孔的下半周，能把轴承承受的径向载荷均匀传递到安装基础上，避免应力集中在轴承孔与底座的连接位置。上盖的弧形轮廓不是单纯的造型设计，而是在保证螺栓锁紧力足够压紧轴承外圈的前提下，尽可能减少上盖的冗余材料，降低整体重量，同时弧形的外表面也能避免积灰、积油，适合有粉尘或者切削液飞溅的车间环境。两个锁紧螺栓的位置对称布置在轴承孔的两侧，锁紧时的压紧力均匀作用在轴承外圈的上半周，不会出现单侧压紧导致轴承外圈变形的问题。

　　从安装边界来看，这个轴承座的底面为完整的平面，安装时需要与设备的安装支架面贴合，平面度公差建议控制在0.1mm以内，避免锁紧安装螺栓时底座发生变形，导致轴承孔圆度超差。两个安装长圆孔的中心距、轴承孔中心到底座安装面的中心高是核心安装尺寸，选型时需要匹配轴系的中心高要求，同时预留足够的螺栓拆装空间，尤其是上盖两个锁紧螺栓的顶部空间，要能容纳套筒扳手的操作空间，避免后期维护时无法顺利拆装螺栓。轴承座的轴向宽度需要匹配所选用轴承的宽度，上盖与底座合装后，轴承孔的轴向定位台阶能限制轴承外圈的轴向窜动，不需要额外加装轴承端盖就能实现轴承的轴向固定，简化整体轴系的结构。

　　实际应用中，这类轴承座常用来支撑踏板机构的转轴，比如脚踏式压力机、脚踏剪板机、工业缝纫机的踏板传动转轴，转轴穿过轴承内孔，一端连接踏板连杆，另一端连接传动机构，轴承座承受踏板踩踏时的交变径向载荷，剖分式的结构也方便在踏板转轴磨损后，快速更换轴承或者调整轴的间隙。在小型皮带输送线的从动辊支撑位置，也能看到这类结构的应用，从动辊的两端安装在这类剖分式轴承座上，调整长圆孔的固定位置就能实现皮带张紧度的调节，不需要额外设计张紧机构，简化输送线的整体结构。建模过程中，需要重点保证上下半座结合面的止口配合公差，止口的配合间隙控制在0.02-0.05mm之间，既能保证合装时的定位精度，也不会因为加工误差导致合装困难；轴承孔的圆柱度公差要符合对应轴承的配合要求，避免轴承装入后出现卡滞；安装长圆孔的长度要满足实际调整行程的需求，通常预留的调整量不小于10mm，保证安装时有足够的调整余量。
