金属薄板铆接流形阀组结构设计

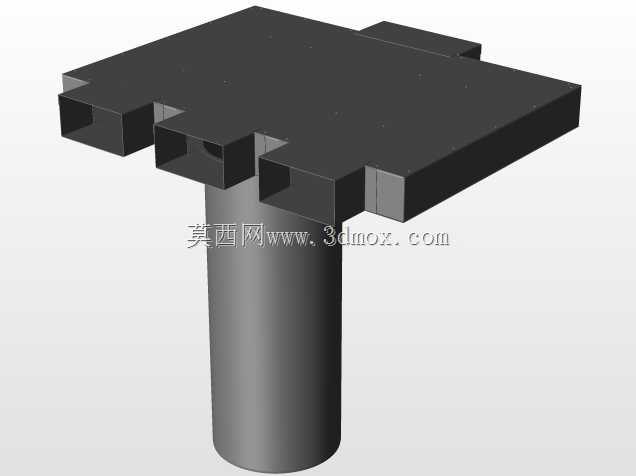

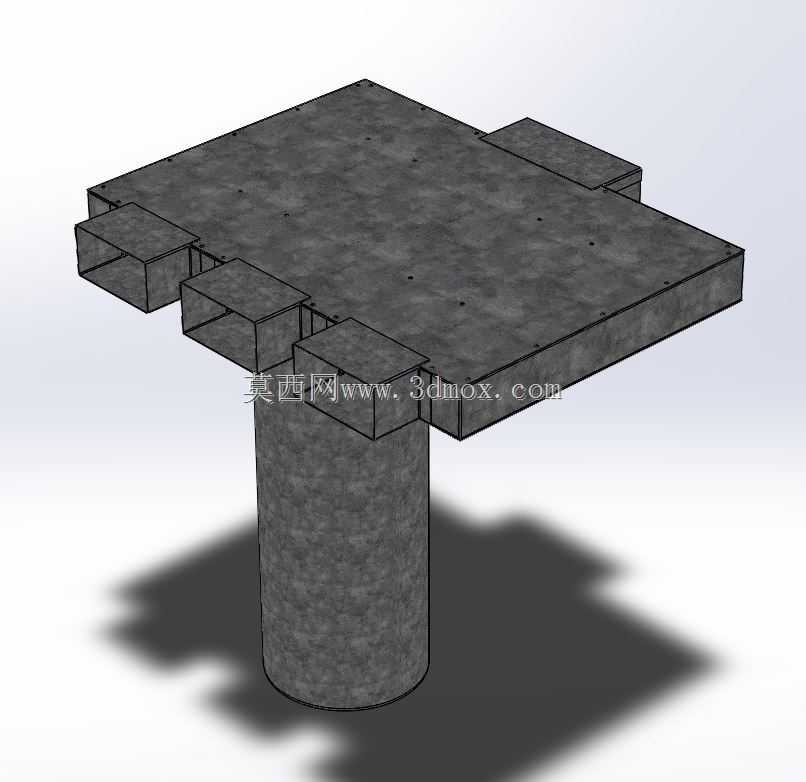

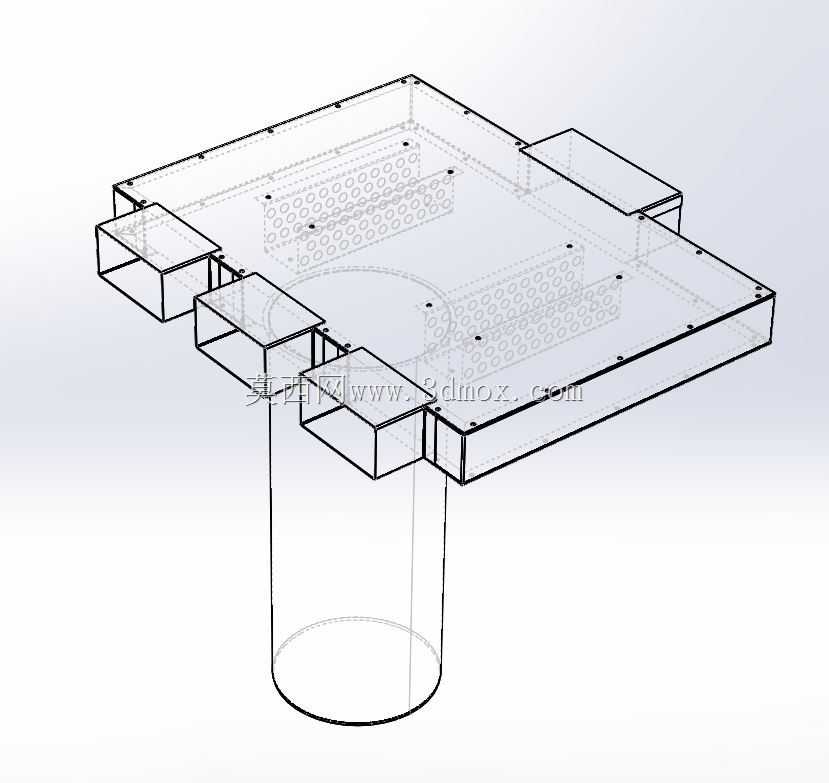

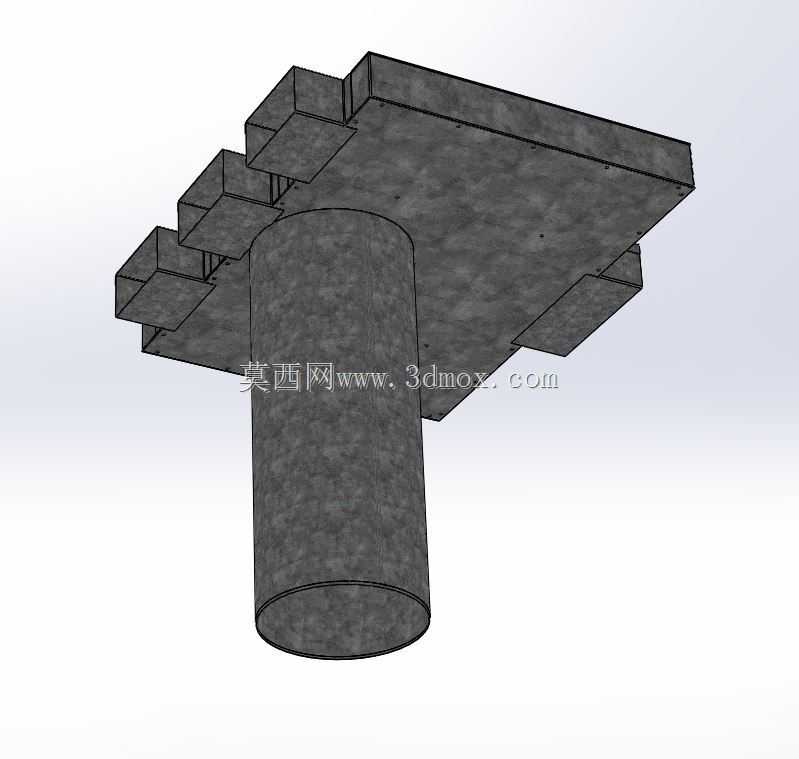

　　在流体控制回路的集成化设计场景中，这类多接口流形阀组常作为气路、低压油路的分配枢纽，替代传统分散式管路连接方案，减少管路接头数量、降低系统泄漏风险，常见于小型液压工作站、实验室气路分配台、自动化设备的气动控制单元中。从结构上看，该阀组采用薄板叠层铆接工艺成型，主体承载板为方形平板结构，板面上预制的多组安装孔用于固定阀片、对接外部管路接头，下方圆柱形接口作为总进/出流通道，侧边伸出的多个方形凸台为分支流道接口，每个凸台内部都与主腔体连通，可独立对接支路的控制元件。设计阶段首先要确定主流道的通径，根据系统额定流量核算圆柱腔体的内径，避免通流过小造成流阻过大、压力损失超标，同时要保证分支接口的中心距匹配常用管接头的安装尺寸，

　　预留足够的扳手操作空间，避免安装时相邻接头出现干涉。叠层薄板的铆接结构是该阀组的设计核心，每层薄板的流道孔位需要严格对齐，铆接点位沿板件边缘均匀分布，既要保证叠层之间的密封性能，又要控制铆接压力避免薄板变形导致流道错位；主体平板的厚度需要根据系统工作压力做强度校核，低压工况下薄板铆接结构可在满足强度要求的前提下大幅降低整体重量，相比整块金属铣削的集成阀块，材料利用率更高、加工周期更短。安装边界方面，阀组底部圆柱接口的外径尺寸需匹配对应规格的管路快插接头或法兰连接尺寸，平板上的安装孔位采用对称排布设计，可通过螺栓直接固定在设备安装面板上，侧边分支接口的伸出长度控制在合理范围，避免外接管路后整体占用空间超出设备内部的安装预留位。

　　实际应用中，这类铆接阀组更适合低压流体输送场景，设计时需要在每个分支流道的接口处预留密封件安装槽位，保证支路连接后的密封性，同时主平板上的固定孔位要做沉头处理，避免螺栓头部突出影响上方阀件的安装。流道的走向设计要尽量减少直角转弯，降低流体在阀组内部的紊流现象，分支接口的排布根据实际外接元件的布局做对应调整，避免外接管路出现过度弯折。不同于整体式阀块的深孔钻加工工艺，薄板铆接结构的流道可以加工出更复杂的走向，不需要考虑深孔加工的排屑、刀具偏摆问题，对于多支路的小流量分配场景适配性更强。在建模过程中，需要重点关注铆接点位的排布合理性，既要保证叠层板件之间的连接强度，又要避开流道孔位和安装孔位，铆接点的直径和间距根据薄板厚度做匹配设计，

　　防止铆接时出现板件翘曲变形。另外，主体平板下方的圆柱流道与平板的连接位置要做圆角过渡，减少应力集中，避免长期受流体压力冲击出现结构开裂。侧边的方形凸台与主体平板为同层薄板裁切成型，不需要额外焊接，通过叠层铆接即可形成完整的分支流道腔体，大幅减少了焊接工序带来的变形和泄漏隐患。
