传感器装配用集电器定位夹持工装

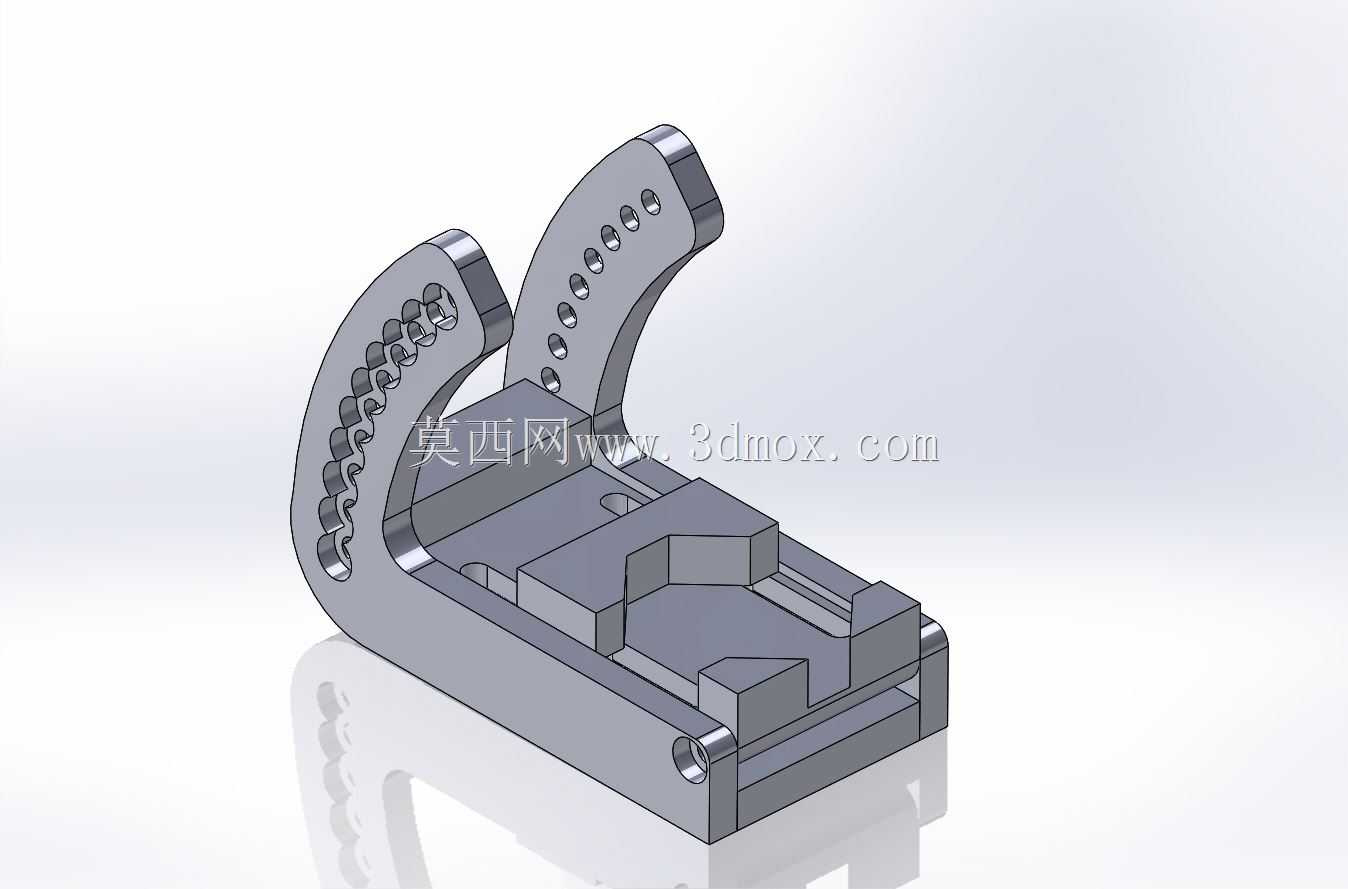

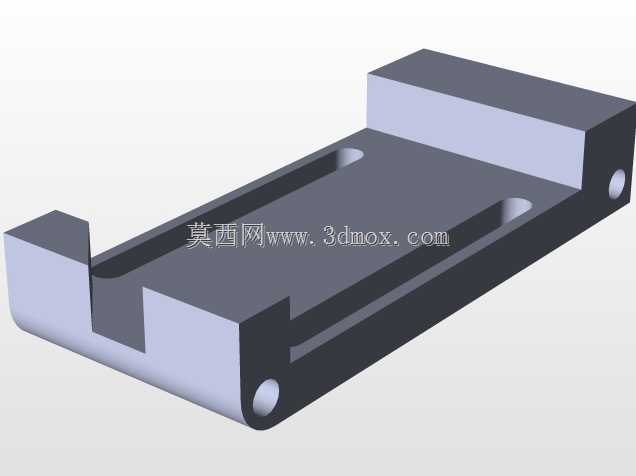

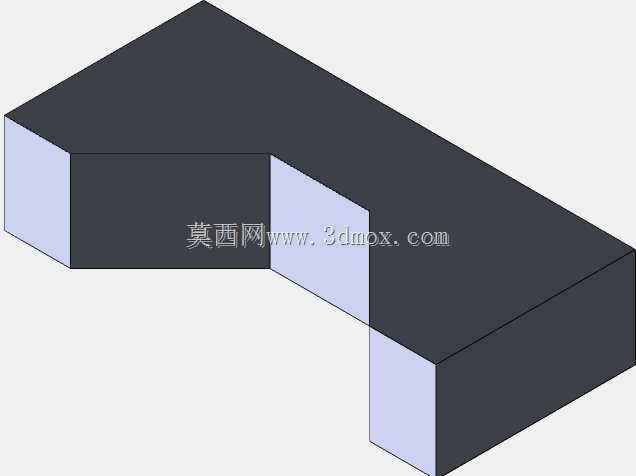

　　在传感器类精密零部件的小批量试制、装配调试环节，这类集电器夹具主要承担工件的精准定位与装夹固定作用，避免装配过程中工件移位导致的引脚对位偏差、组件压装错位问题，尤其适配早期原型件的多工序迭代加工场景，能在铣削侧边定位槽、引脚焊接、组件嵌装等工序中保持工件基准统一。从结构设计来看，夹具主体采用一体式基座搭配双侧弧形夹持臂的构型，基座内腔的凸台与卡槽完全匹配集电器原型件的底部轮廓，无需额外调整垫块即可实现工件的快速落位，双侧弧形臂上排布的多组等距定位孔，可根据不同批次原型件的外形尺寸偏差，更换定位销的插接位置来调整夹持开度，适配同系列不同尺寸规格的集电器装夹需求，弧形臂内侧的锯齿状防滑结构，能在夹持力不损伤工件壳体的前提下，

　　增大接触摩擦力，避免加工过程中工件出现轴向窜动。基座端部预留的铰接孔位，可配合快速夹钳或气动压紧组件实现自动化装夹，适配后续量产阶段的流水线工位改造，不需要重新制作基座主体，仅需更换夹持端的压头即可匹配自动化生产节拍。考虑到原型件试制阶段需要频繁拆装观察内部组件配合状态，夹具的开合操作没有采用复杂的螺纹锁紧结构，而是通过定位销插拔配合臂体的弹性形变实现快速开合，单次装夹耗时可控制在三秒以内，大幅提升原型迭代阶段的工序周转效率。从安装边界来看，夹具基座底部为平整矩形结构，四个角位预留的沉头安装孔可直接固定在标准钳工台或小型加工工作台的T型槽上，不需要额外制作转接板，基座总高度控制在普通台钳的最大开口范围内，

　　也可直接夹持在台钳上配合手电钻、小型打磨工具做局部修配作业。双侧夹持臂的弧形轮廓做了倒圆角处理，避免操作人员频繁取放工件时被锐边划伤，臂体的厚度经过受力校核，在最大夹持开度下不会出现塑性形变，重复装夹的定位精度可控制在0.1mm以内，完全满足传感器类零部件原型阶段的装配与加工精度要求。基座内腔的排屑槽设计，能让加工过程中产生的塑料碎屑、金属切屑直接从槽口排出，不会堆积在定位基准面上导致工件装夹倾斜，日常清理仅需用压缩空气吹扫即可，不需要拆解夹具维护。这类夹具的设计思路完全围绕原型件试制的灵活性需求展开，没有照搬量产夹具的复杂锁紧与定位结构，在保证基础定位精度的前提下，尽可能压缩夹具本身的制作成本与调整周期，

　　适配研发阶段频繁改型的生产特点，当集电器产品结构调整时，仅需通过线切割修改基座内腔的定位凸台轮廓，或是调整夹持臂上定位销的孔位，即可快速适配新的工件结构，不需要整体重新制作夹具，能有效缩短产品研发阶段的工装准备周期。在实际使用场景中，这类夹具除了承担装配与机加工装夹功能外，还可作为集电器组件的通电测试载具，基座内腔预留的走线槽可布置测试探针与导线，工件装夹完成后即可直接接通测试电路，不需要额外转移到测试工装上，减少工序周转过程中对原型件的磕碰损伤。夹持臂上的多组孔位除了调整夹持开度外，还可安装限位挡块，控制压装组件的下压行程，避免压装过程中压力过大损坏集电器内部的脆弱元件，对于壁厚较薄的塑料壳体类集电器原型件，还可在夹持臂内侧粘贴聚氨酯垫片，进一步分散夹持力，避免壳体被夹裂变形。
