杜特尼科瓦传感元件结构设计方案

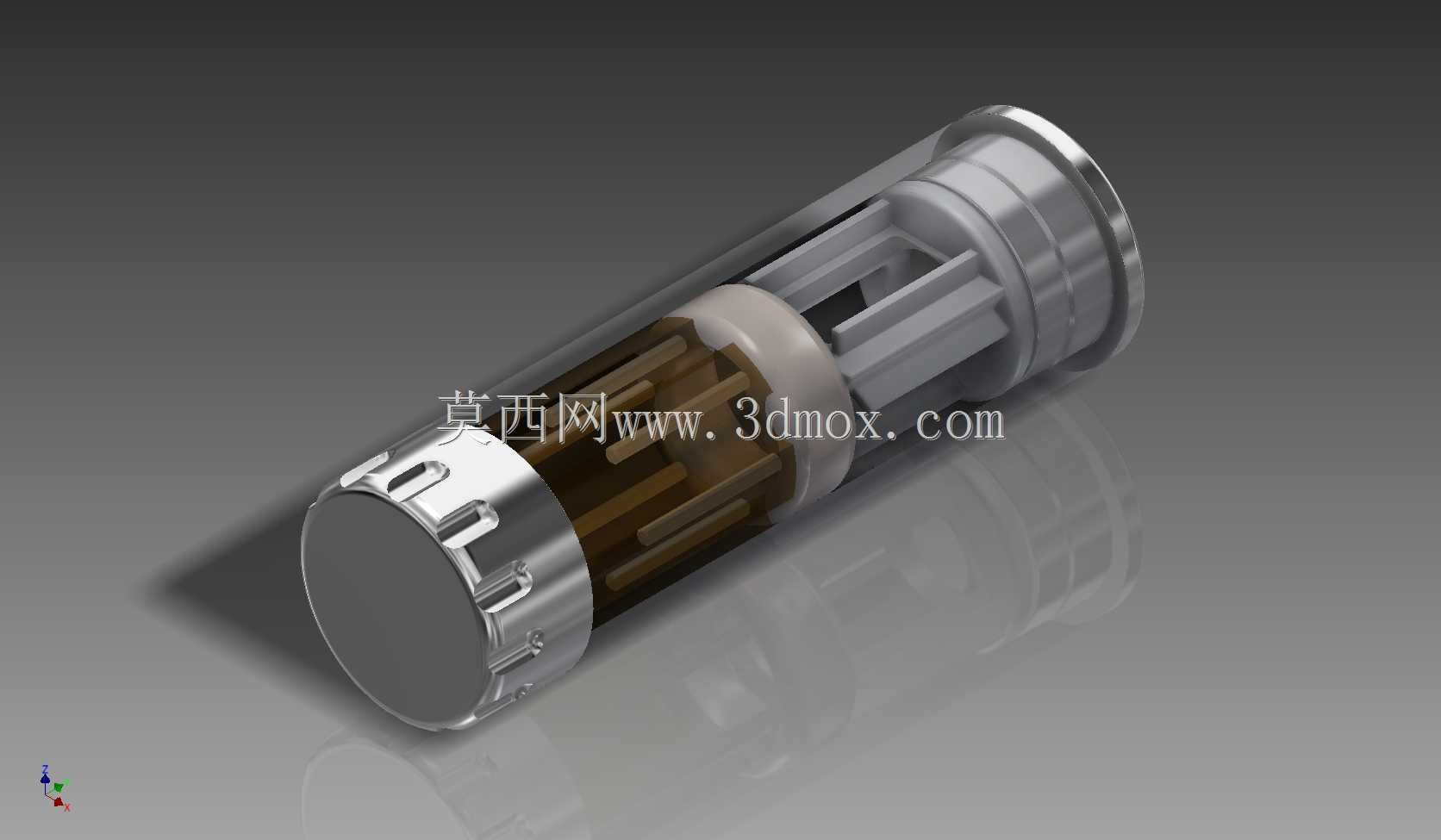

　　在工业自动化检测、流体参数监测、精密设备状态感知的各类场景中，这类圆柱式传感元件的结构可靠性直接决定整套检测系统的采集精度与运行稳定性。不同于常规外露式传感结构，该款元件采用全封闭金属外壳设计，外壳端部做了滚花防滑处理，既方便现场安装时的徒手拧动操作，也能在使用扳手辅助紧固时提供足够的摩擦力，避免打滑损伤外壳表面。从结构分层来看，元件从端部到接线端依次设置了感应端密封层、内部芯体固定腔、信号调理模块安装区、尾部出线密封结构，各段之间通过台阶式止口配合，配合面预留了密封胶圈的安装槽位，能够满足工业现场常见的防尘、防溅水防护需求，可在有少量粉尘、轻度油污的生产车间环境中长期稳定工作。

　　设计过程中首先考虑的是内部芯体的抗震性能，工业现场的设备运行往往伴随持续的机械振动，若内部芯体固定不牢，很容易出现信号漂移甚至元件损坏的问题。因此该结构在芯体与外壳之间设计了多道径向支撑筋，支撑筋与外壳一体加工成型，既减少了额外零件的装配工序，也能保证芯体安装后的同轴度，避免因安装偏斜导致的感应端检测误差。支撑筋之间预留了足够的走线空间，信号调理模块的连接线可以顺着筋条间隙规整排布，避免内部线缆杂乱堆叠导致的信号干扰问题，同时也方便生产过程中的装配作业，减少布线时的线缆弯折损伤风险。

　　从安装边界来看，该元件整体为等直径圆柱结构，安装时仅需要在设备面板或者管路上开设对应直径的安装通孔，通过端部的螺纹或者卡接结构即可完成固定，不需要额外设计复杂的安装支座，能够大幅降低现场安装的改造成本。元件的轴向尺寸经过优化，在容纳完整感应芯体与信号处理模块的前提下，尽可能压缩了整体长度，既可以适配安装空间局促的紧凑型设备内部，也能减少元件伸出设备表面的长度，避免现场作业时的磕碰损伤。感应端的端面做了平齐处理，没有突出的感应探头，在检测流体参数时不会对管路内的介质流动造成额外扰流，也不容易被介质中的杂质缠绕、堆积，降低了后期维护清理的频率。

　　在材质选择上，外壳采用金属机加工成型，相比塑料外壳拥有更好的抗电磁干扰能力，能够屏蔽工业现场常见的变频器、伺服电机产生的电磁杂波，保证输出信号的稳定性。外壳表面做了钝化处理，具备基础的防锈防腐蚀能力，可适配多数常规工业环境的使用需求，若应用在强腐蚀场景，仅需要更换外壳材质即可适配，内部芯体与支撑结构不需要做大幅改动，具备不错的结构通用性。尾部的出线位置设计了锥形密封结构，配合防水格兰头可以实现线缆与外壳之间的可靠密封，避免水汽、粉尘从出线位置进入元件内部，同时也能对线缆起到固定作用，防止现场拉扯线缆时导致内部接线松脱。

　　实际应用中，这类结构的传感元件可覆盖压力检测、流量监测、位置感知等多种检测需求，只需要更换前端的感应芯体，就能适配不同的检测参数，外壳与内部支撑结构可以实现通用化批量生产，有效降低生产制造成本。结构设计时充分考虑了装配工艺性，所有零件均采用常规机加工或者注塑工艺即可生产，没有特殊的异形结构，不需要定制复杂的加工工装，生产环节的良品率更容易控制。装配过程采用递进式装配流程，先将感应芯体固定在支撑筋定位位置，再依次安装信号调理模块、密封胶圈、尾部锁紧结构，整个装配流程不需要特殊工装，普通装配工人经过简单培训即可完成作业，适合规模化量产。从维护角度来看，端部的感应端盖采用可拆卸设计，若前端感应面出现磨损或者沾附难以清理的污垢，只需要拆开端盖即可更换密封件或者清理感应面，不需要将整个元件从设备上拆下，大幅降低了现场维护的时间成本，也减少了维护过程对设备正常运行的影响。
