工业传感配套用异形烟囱结构件

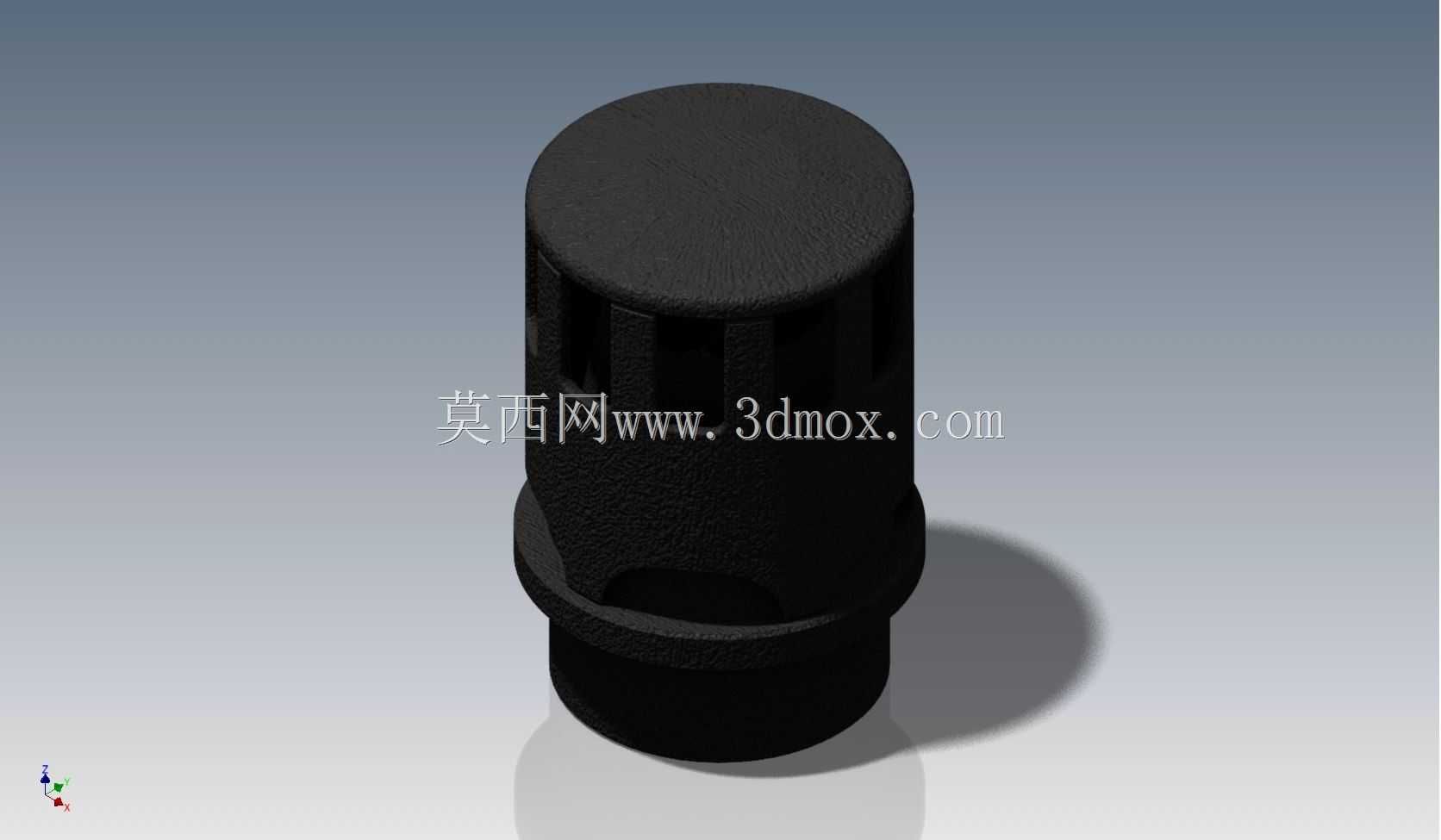

　　这款异形烟囱结构件，主要配套工业传感检测设备使用，在气体类传感监测场景中承担介质导流、防护内置传感元件的作用，常见于工业现场烟气排放监测、密闭空间气体组分检测、实验台流体参数测试等工况，作为传感单元与被测流体环境之间的衔接结构，既要保证被测介质顺畅流经传感检测区域，也要为内部精密传感元件提供稳定的安装支撑与外部防护，避免现场飞溅物、粉尘直接冲击传感核心部件，影响检测精度与元件使用寿命。从结构设计逻辑来看，该构件没有采用常规直筒式烟囱的对称结构，而是结合传感元件的安装布局做了非对称的异形轮廓设计，上部的弧形封边结构，是为了适配安装位的弧形安装面，保证装配后接缝处贴合紧密，减少外部杂散气流进入检测腔对检测数据造成干扰；

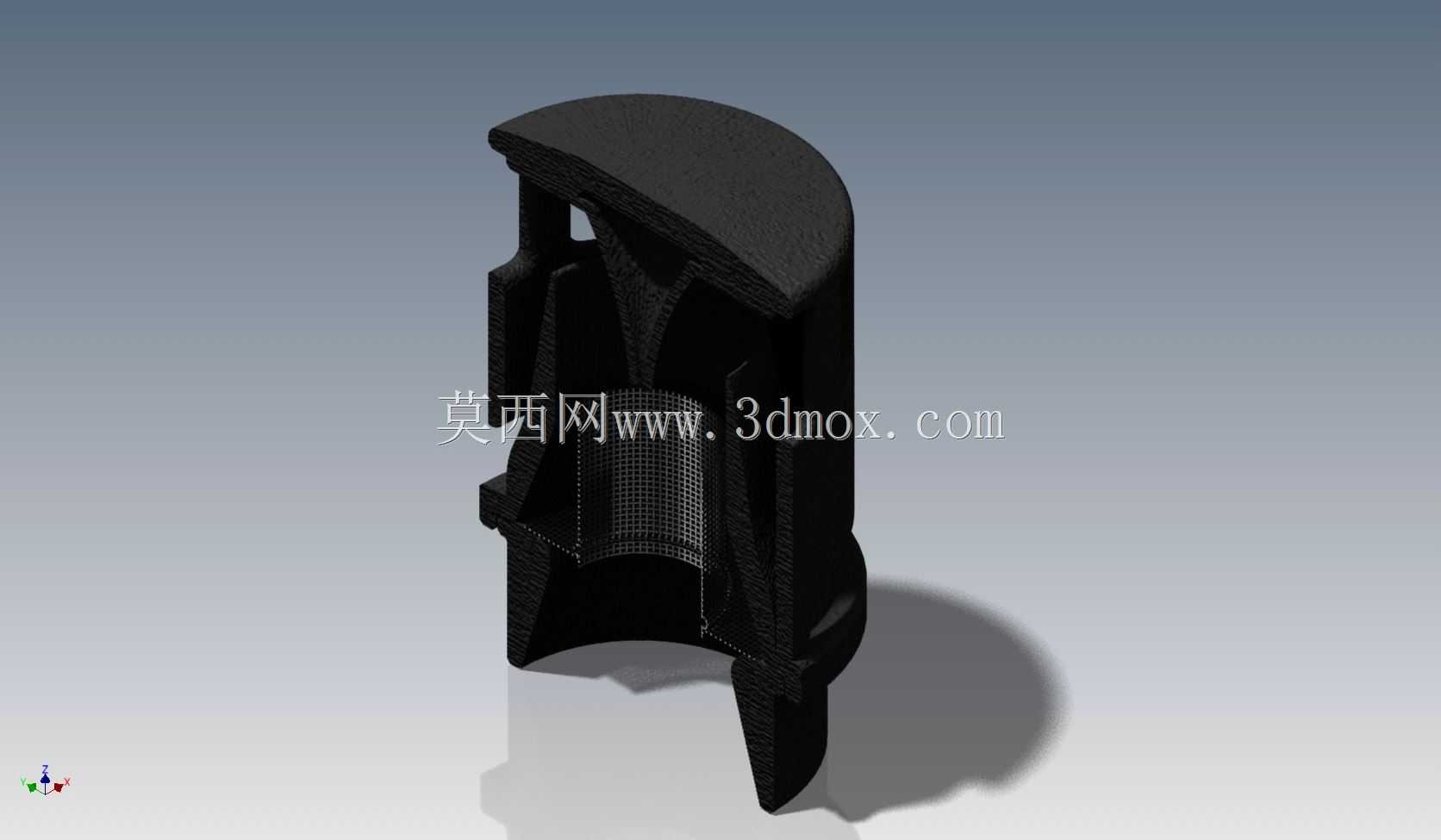

　　中部的镂空网格区域，对应传感元件的检测探头安装位，网格结构既可以让被测流体顺利通过接触探头，也能阻挡流体中携带的大粒径杂质直接磕碰探头，同时网格的筋条采用等宽均匀排布，避免对流体流态造成过度扰动，保证探头接触到的流体状态与实际工况一致。下部的分叉式支撑脚，是整个构件的安装定位结构，三个支撑脚的端面共面设计，装配时可以直接卡在传感设备基座的对应卡槽内，不需要额外设计复杂的定位结构，支撑脚的厚度经过受力校核，既可以承受上部结构的自重，也能耐受现场一定程度的振动载荷，避免长期使用后出现结构变形导致安装错位。构件侧面的加强筋沿着流体流动方向布置，在不增加整体壁厚的前提下提升了结构的整体刚性，减少流体长期冲刷带来的结构形变，

　　同时筋条的走向顺着流道轮廓，不会在流道内形成突兀的凸起造成流体紊流。从安装边界来看，该构件整体外轮廓为半圆柱形态，最大外径适配常规工业传感探头的安装腔尺寸，安装时不需要对原有传感设备的基座做额外改造，直接替换原有同规格导流结构即可，支撑脚的卡槽间距符合通用传感设备的安装孔位标准，装配时只需要对准卡槽推入，再用侧面的紧定螺钉固定即可完成安装，不需要复杂的调校步骤。流道内部的过渡位置全部做了圆角处理，没有直角死角，避免流体中的粉尘、杂质在死角处堆积，长期使用后堵塞流道影响检测精度，同时圆角过渡也能减少流体流过时的阻力损失，让被测介质更快到达检测探头位置，提升传感检测的响应速度。在实际工况应用中，这类结构件往往需要长期暴露在有一定粉尘、

　　温湿度波动的工业环境中，因此结构设计时在壁厚选择上做了平衡，过薄的壁厚虽然能减轻整体重量，但抗冲击、抗形变能力不足，过厚的壁厚则会增加整体重量，给安装基座带来额外载荷，同时也会让流道内部的有效通径缩小，影响流体流通效率，最终的壁厚取值兼顾了结构强度与通径需求，在常规工业振动环境下不会出现共振问题，也不会因为轻微磕碰就出现开裂破损。构件上部的弧形顶面做了微倾斜设计，当现场有滴落的液体或者落尘时，会顺着倾斜面滑落，不会在顶面堆积后渗入内部流道，对传感探头造成污染。
