铜质锥形传感投射端头结构设计

项目分类:传感器 发布时间:2022-03-16 ID:577972
  • 铜质锥形传感投射端头结构设计
  • 铜质锥形传感投射端头结构设计
  • 铜质锥形传感投射端头结构设计

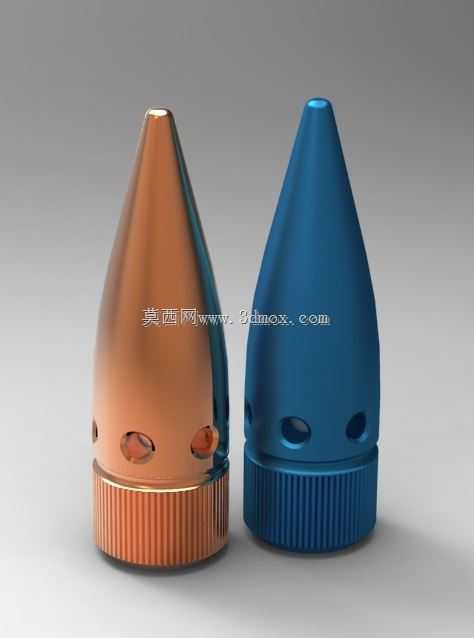

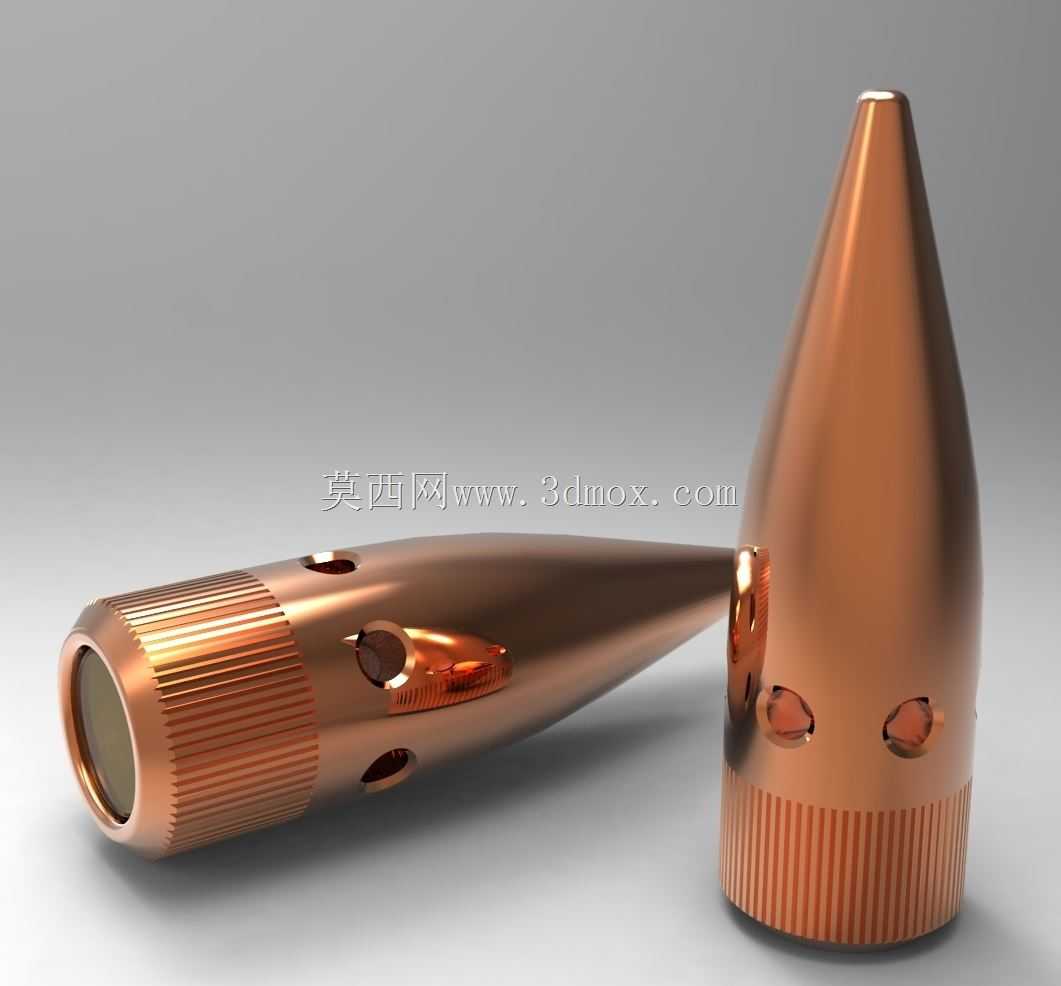

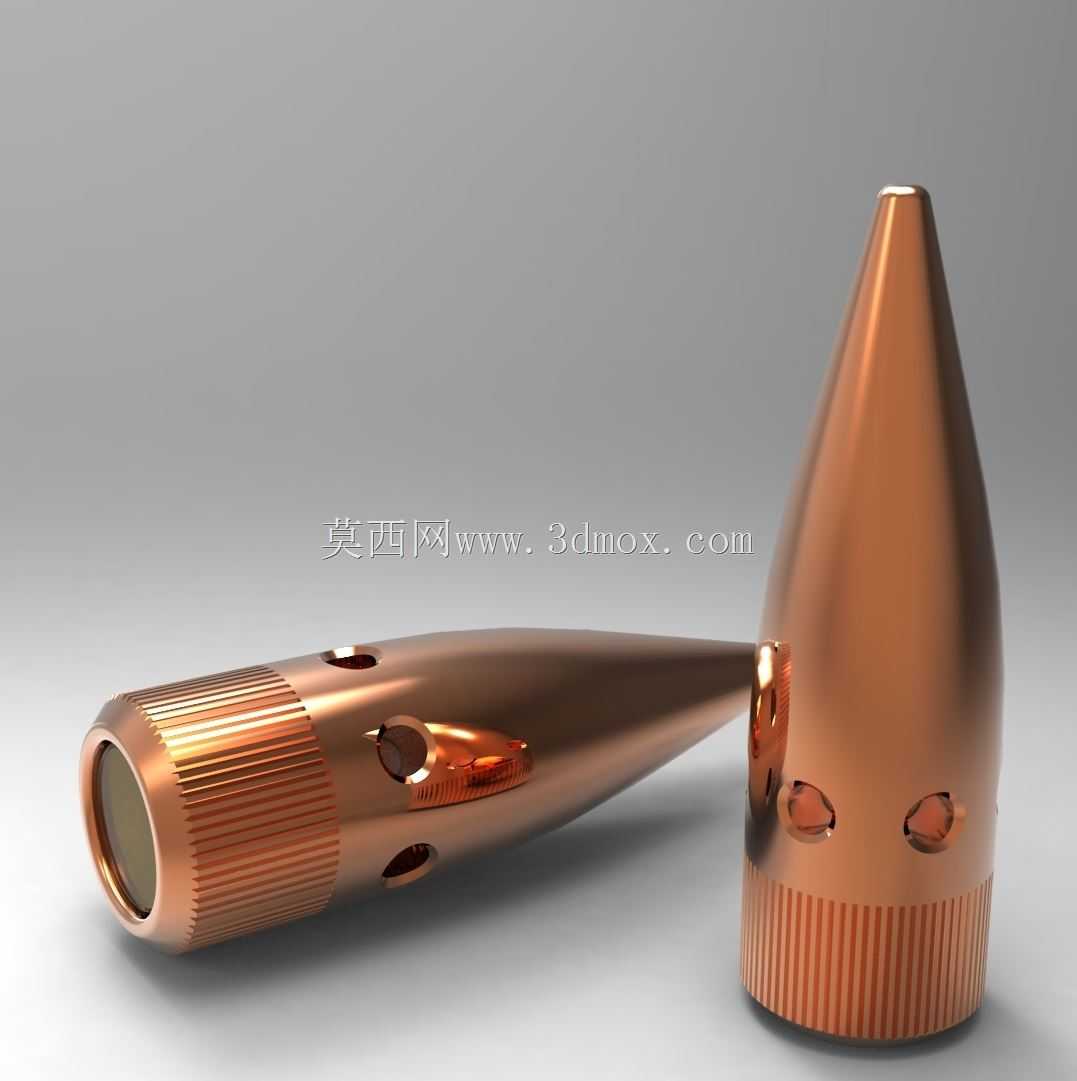

  在光电传感、近距探测类设备的终端执行结构中,这类铜质锥形投射端头承担着光束约束、信号定向投射的核心作用,常被集成在工业测距传感器、光电触发装置、自动化产线的对位检测单元内,也可适配部分特种探测设备的信号输出端,负责将内部发光元件的散射光束收拢为定向投射的窄束信号,减少杂散光对检测精度的干扰。从结构设计逻辑来看,整体采用紫铜材质加工,一方面利用铜材优良的导热性能,快速导出内部发光元件工作时产生的热量,避免长时间工作下光衰加剧、元件寿命缩短的问题;另一方面铜质表面经过抛光处理后可形成致密氧化层,在常规工业车间环境下具备不错的抗锈蚀能力,无需额外做表面涂装就能满足多数工况的使用需求。端头的外形采用流线锥面设计,锥度经过反复校核,

  既能够保证投射光束的出射角度控制在预设范围内,避免光束发散角过大导致检测距离缩短、误触发率上升,同时锥面过渡无尖锐棱角,在安装、维护过程中不会划伤操作人员,也能减少磕碰后出现结构变形的概率。靠近安装端的位置设计有一圈滚花纹理,这部分结构并非装饰用途,而是考虑到实际装配时,操作人员无需借助额外工装,直接用手拧动就能完成端头与设备主体的紧固,滚花的齿距、深度都经过适配,既保证拧动时足够的摩擦力不会打滑,又不会因为齿形过于尖锐划伤手部。端头侧壁开设的多个对称通孔,主要承担两个功能:一是作为装配定位孔,安装时可插入细定位销对准设备主体的卡位,避免端头拧动过度导致内部光路偏移;二是作为辅助散热通道,空气可通过这些通孔在端头内部形成微对流,

  进一步提升散热效率,尤其是在设备连续长时间工作的场景下,能让内部温度保持在元件耐受区间内。端头尾部的内孔为阶梯孔结构,最内侧的孔位用于贴合内部发光元件的出光面,公差控制在IT7级,保证元件出光中心与端头锥面的轴线重合度,避免光束投射方向出现偏斜;中间阶梯位用于放置密封胶圈,装配后可实现IP54级的防护能力,阻挡车间内的粉尘、切削液飞溅进入端头内部污染光学镜面;最外侧的内螺纹段用于和设备主体的外螺纹配合,螺纹精度选用6H级,保证旋合顺畅无卡滞,同时配合密封胶圈实现足够的锁紧力,设备运行过程中出现常规振动也不会导致端头松动移位。从安装边界来看,这类端头的最大外径适配常规M18规格的传感器安装座,锥段长度控制在合理区间,

  安装后不会超出设备前端的防护边界,可适配多数标准传感器的安装支架,无需额外定制转接件就能完成替换。在实际建模过程中,锥面的曲面连续性需要重点关注,若曲面出现折痕、不光顺的问题,加工后锥面的反光会出现杂斑,反而会干扰内部光束的传输路径,因此建模时需要采用曲率连续的曲面构建方式,保证锥面从大端到小端的过渡平滑无突变。侧壁通孔的位置需要做对称度校核,保证多个孔的轴线处于同一垂直于端头主轴线的平面上,避免定位销插入后出现别劲、无法装配的问题。滚花部分的建模不需要还原每一个齿的细节,但是需要准确表达滚花的区域范围、齿距参数,方便后续加工时标注工艺要求。尾部阶梯孔的各段同轴度需要严格控制,否则装配后光轴偏移会直接导致设备检测精度下降,建模时需要以主轴线为基准对所有内孔特征做同轴度约束。这类端头在实际使用中,前端的小端面为出光口,内部会嵌装光学透镜,因此小端面的平面度要求较高,建模时需要保证该端面与主轴线的垂直度,避免透镜安装后出现倾斜,影响光束投射方向。整体结构没有复杂的异形曲面,所有特征都围绕功能需求设计,没有多余的装饰性结构,完全服务于信号投射、散热、装配的实际使用需求,在工业传感类零部件的设计中,这类务实的结构思路非常具有代表性,每一处几何特征都对应明确的工程用途,不存在冗余设计。
