胶囊型声光警示传感装置结构设计

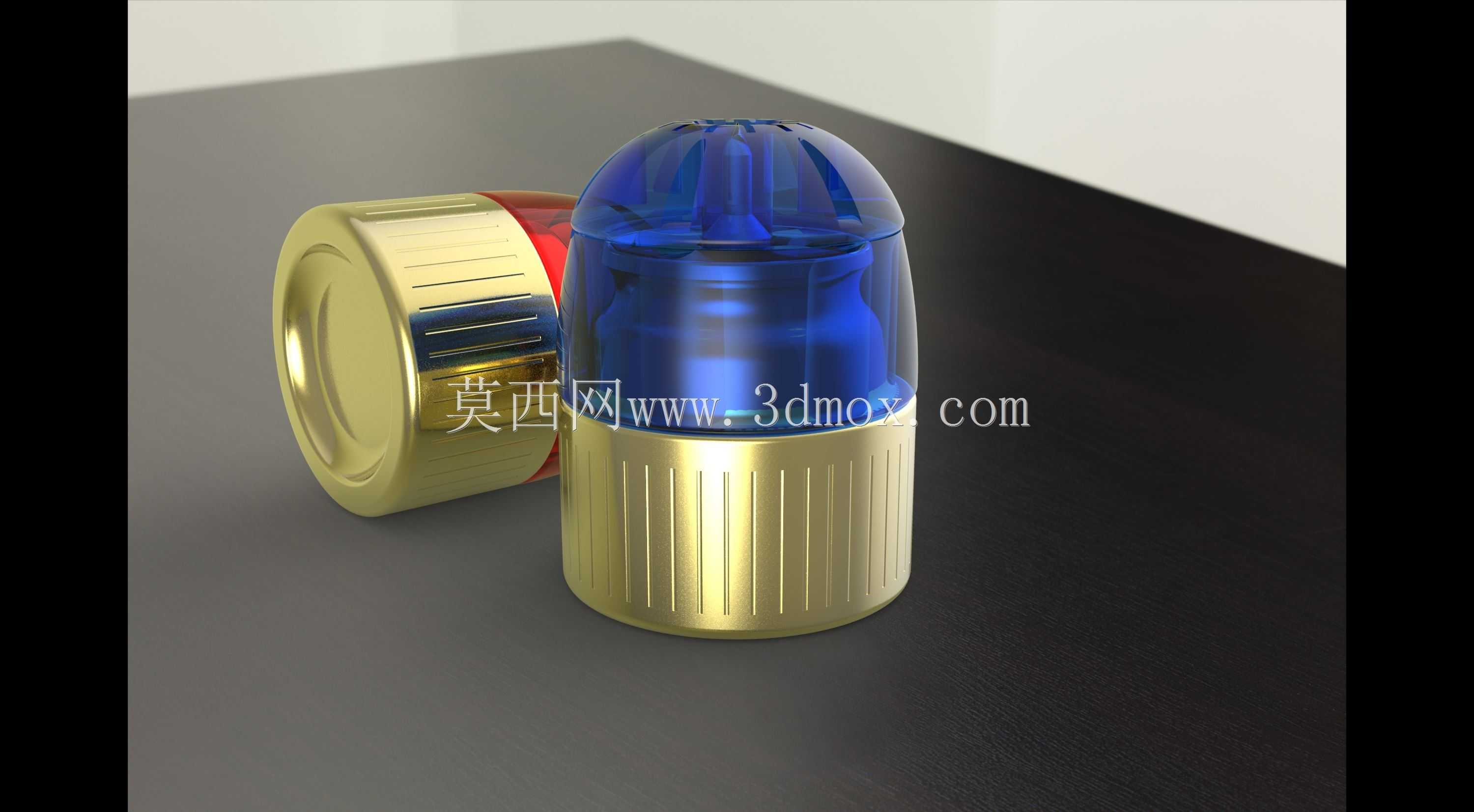

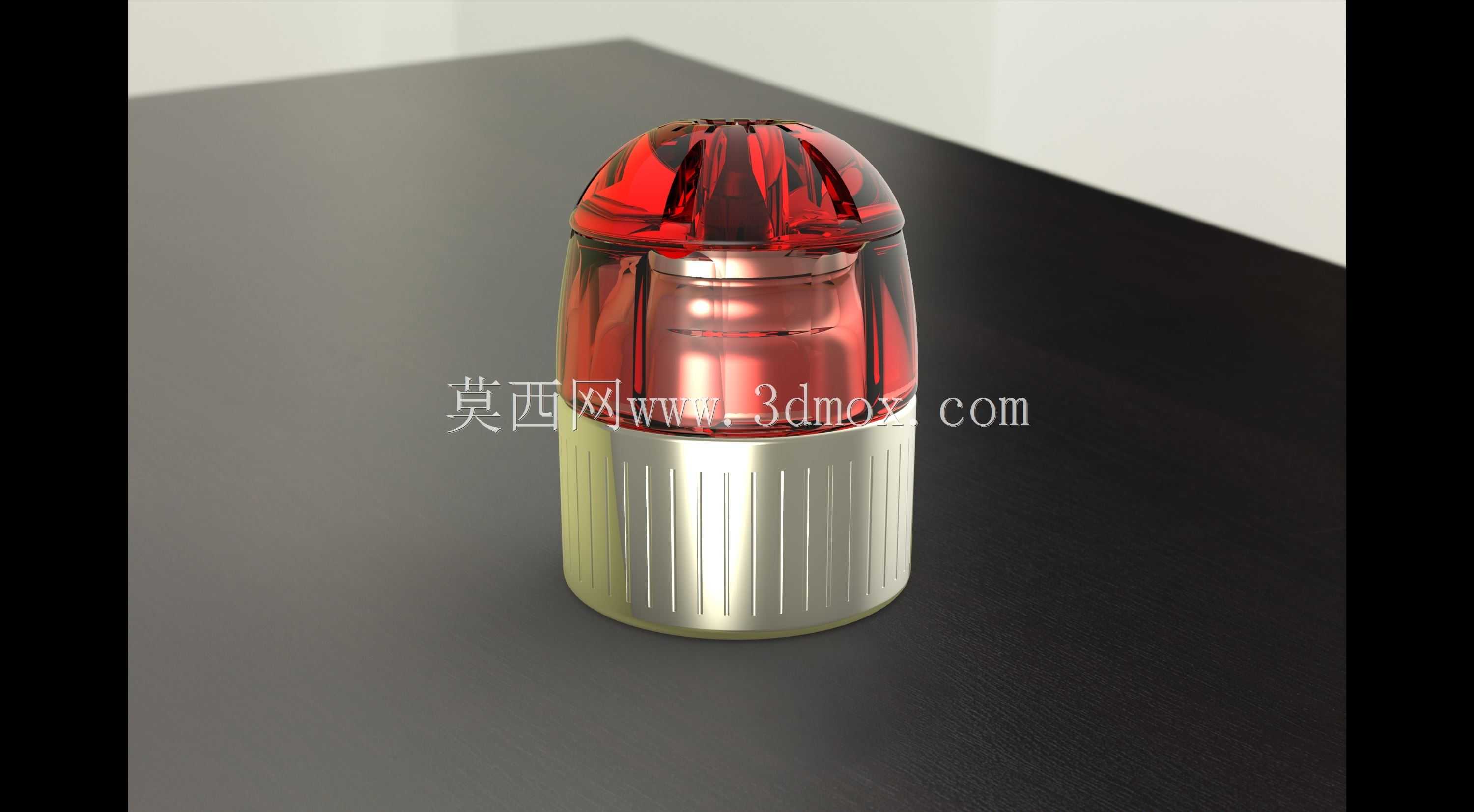

　　这款胶囊造型的声光警示传感装置，主要面向工业现场的设备状态告警、区域安全提示场景设计，可适配自动化生产线、仓储物流分拣系统、特种设备周边的安全警示需求，当设备触发过载、越位、异常停机等信号时，装置可通过内置的发光组件与发声模块同步输出告警信号，提醒现场作业人员及时排查异常，规避生产安全风险。从结构设计逻辑来看，整体采用上下分体式装配结构，下部为金属质感的基座部分，基座外壁设计有竖向防滑筋条，既可以提升手动旋转拆装时的摩擦力，方便运维人员快速完成装置的更换与电池检修，也能在结构上提升基座部分的径向抗形变能力，避免安装拧紧过程中外壳出现应力开裂。基座内部预留了电路板安装腔、电池容纳槽与接线通道，接线端采用隐藏式底部出线设计，

　　可适配M12标准航空接头与直插式接线两种安装方式，安装时可直接兼容现有工业警示灯的通用安装孔位，无需额外对安装面板进行二次打孔改造，降低现场替换的改造成本。上部的透明罩体采用半球形胶囊头设计，罩体选用高透光率的耐冲击工程塑料材质，表面做了防眩光细纹处理，既可以保证内部LED光源的光线能够360度无死角向外扩散，避免出现视觉警示盲区，也能在户外使用时减少阳光直射产生的反光，保证强光环境下的警示信号辨识度。罩体与基座的连接位置采用旋扣式密封结构，配合内置的橡胶密封圈，可达到IP65级别的防护能力，能够适应车间多粉尘、轻度溅水的使用环境，也可适配户外露天设备的安装需求。从安装边界尺寸来看，装置整体直径控制在45mm范围内，

　　总高度为75mm，属于小型化警示部件，安装时仅需要在设备面板或支架上预留直径40mm的安装孔，安装后突出安装面的高度为70mm，不会对设备周边的操作空间造成过多占用，也能避免设备运行过程中与周边移动部件产生碰撞干涉。装置的发光组件采用贴片式LED阵列排布，可根据实际使用需求更换不同颜色的透光罩，实现红、蓝、黄等不同警示等级的光信号输出，发声模块内置在基座上部的共鸣腔位置，共鸣腔采用环形导声槽设计，可将报警音效均匀向四周传递，报警音量可通过内置拨码开关进行三档调节，适配不同噪音等级的车间环境，避免音量过小无法起到警示作用，或是音量过大造成不必要的噪音污染。在结构细节处理上，基座底部设计有环形定位凸台，

　　安装时凸台可嵌入安装面板的定位槽内，避免装置在长期震动环境下出现松动旋转，保证接线端的连接稳定性；罩体顶部做了圆弧过渡处理，没有尖锐棱角，既可以降低外力冲击时的应力集中，提升罩体的抗冲击能力，也能避免作业人员意外磕碰时造成划伤。这款装置的结构设计充分考虑了工业现场的实际运维需求，所有可拆卸部件均采用无工具拆装设计，更换电池或检修内部组件时，仅需要旋转拧开上罩即可完成操作，无需拆卸整个安装基座，大幅降低日常运维的时间成本。同时整体结构没有多余的装饰性部件，所有外观结构都服务于功能需求，金属质感的基座既可以提升装置的散热能力，保证内部电子元件长时间工作时的温度处于合理区间，也能提升装置的整体质感，适配各类工业设备的外观设计风格，不会在设备上显得突兀。
