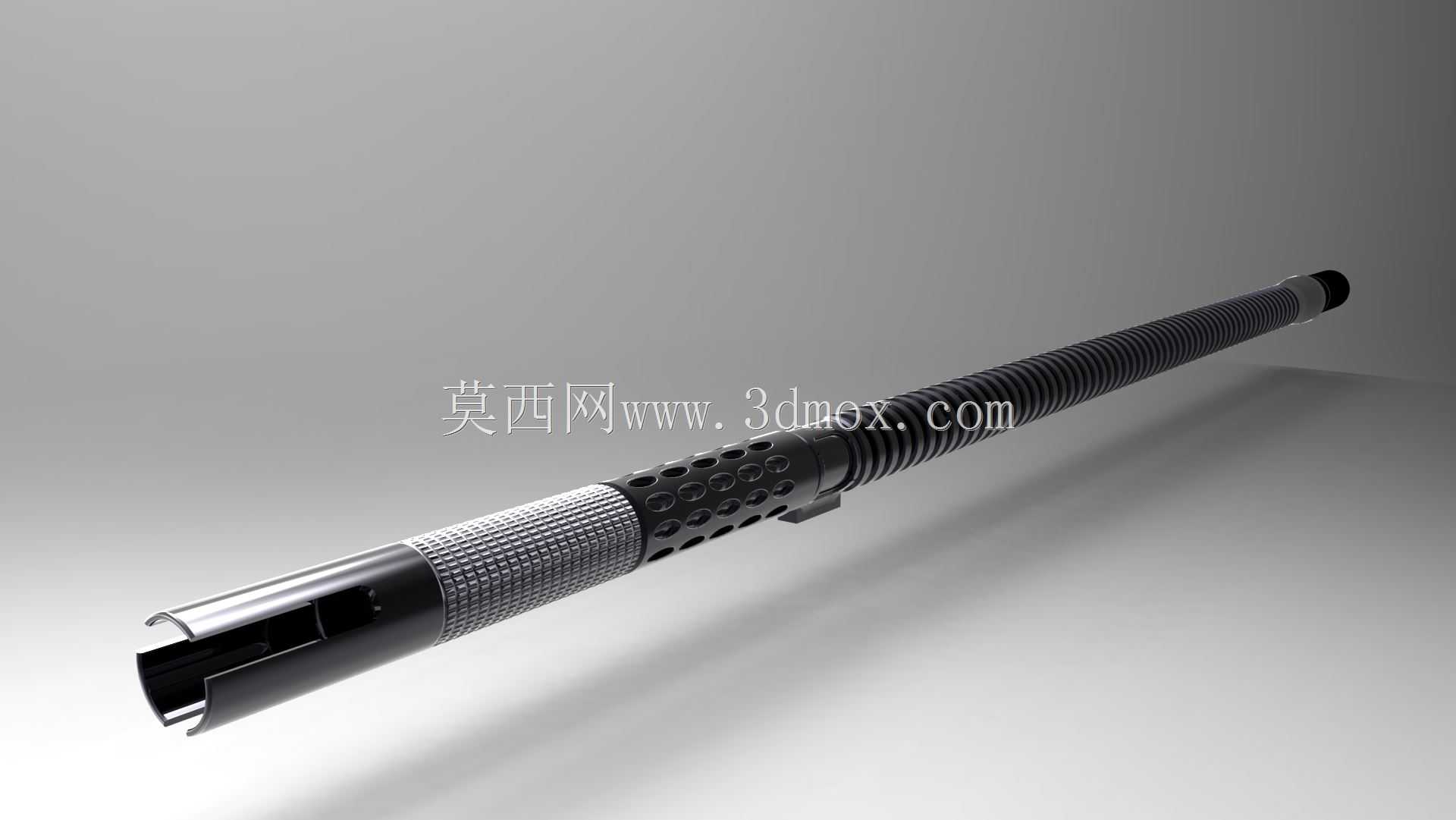

12.7口径枪械枪管结构三维数模

　　该12.7口径枪管作为大口径枪械的核心承压构件，主要适配大口径反器材步枪、重机枪类装备，承担弹丸发射过程中的导向、承压与初速赋予功能，在军用远距离精确打击、反轻型装甲、要地防空反无人机等场景中是决定射击精度与射程的核心部件。从结构设计逻辑来看，整个身管采用分段式功能布局，靠近弹膛的尾部段设计有增厚的管壁结构，用于承受发射药点燃瞬间的数百兆帕峰值膛压，避免膛压过载引发的胀膛、炸膛风险，该段外壁加工有规整的网状滚花纹理，既可以提升装配过程中与机匣衬套的静摩擦力，防止连续射击过程中枪管出现周向转动位移，也能在人工拆装更换枪管时增大手部握持摩擦力，避免带油状态下打滑。身管中段设计有密集的环形散热槽与圆周分布的通孔式散热结构，

　　连续全自动射击过程中，枪管吸收的弹丸摩擦热、发射药燃烧热可以通过增大的散热面积快速与外界空气完成热交换，降低枪管温升速率，避免高温下枪管材料力学性能下降导致的弹道偏移、身管寿命骤减问题，散热槽的槽深、间距经过匹配壁厚的强度校核，在保证散热效率的同时不会过度削弱身管的径向承压能力。身管前端的枪口段设计有分体式消焰制退器的安装接口，接口处加工有对称的定位卡槽与紧定配合面，可以快速适配不同功能的膛口装置，无需额外修配即可保证装配后膛口装置与身管轴线的同轴度，避免弹丸出膛时受不对称气流干扰影响射击精度。从安装边界来看，该枪管与机匣的配合段采用圆柱面定位加台阶面轴向限位的结构，配合公差控制在H7/h6的间隙配合区间，既可以保证拆装时的顺畅性，

　　也能控制枪管在机匣内的径向晃动量在0.02mm以内，保证每次复装后的弹道一致性；身管总长度控制在1000mm量级，外径从尾部的38mm逐步过渡到枪口段的19mm，整体重量控制在合理区间，兼顾携行性与连续射击的结构刚度。建模过程中对身管内膛的线膛结构做了工程化简化处理，保留了膛线的导程、阴线阳线尺寸差等核心参数，同时对外壁的散热孔、滚花、定位卡槽等结构做了全细节还原，所有倒角、退刀槽的尺寸都符合枪械零件的切削加工工艺要求，没有出现无法落地的工艺死角结构，可用于枪械结构原理演示、维修拆装培训的虚拟仿真场景，也能作为同口径枪管改型设计的结构参考基准，帮助设计人员快速梳理身管分段设计的强度匹配逻辑、散热结构与壁厚的平衡关系，以及各配合面的公差选取思路。
