气动回路用紧凑型消音降噪结构件

　　在气动控制回路的末端排气环节，压缩空气直接排入大气时会因压力骤变产生尖锐的气流噪声，这类噪声在车间多工位气动设备集中排布的场景下，很容易突破职业健康噪声限值，这类紧凑型消音结构就是针对这类场景开发的末端适配元件，可直接拧装在电磁阀、气缸的排气端口上，不需要额外加装固定支架，适配常规气动元件的外螺纹接口规格，安装时仅需保证接口处密封到位，不会额外占用阀岛周边的安装空间。

　　从结构设计逻辑来看，该消音件没有采用传统的烧结金属透气结构，而是通过壳体内部的多级扩容腔配合侧面阵列排布的阻尼小孔来实现降噪效果：压缩空气从端部的进气接口进入腔体后，首先在第一级扩容腔内完成第一次压力释放，气流速度被初步降低，随后顺着腔体内部的导流筋依次进入后续的分级腔室，每经过一个腔室气流都会产生一次折返，不同频率的噪声在折返过程中互相干涉抵消，最后剩余的气流通过侧面多排错位排布的小孔缓慢排出，整个过程不会产生明显的排气背压，不会影响电磁阀的换向响应速度，也不会拖慢气缸的回程动作效率。

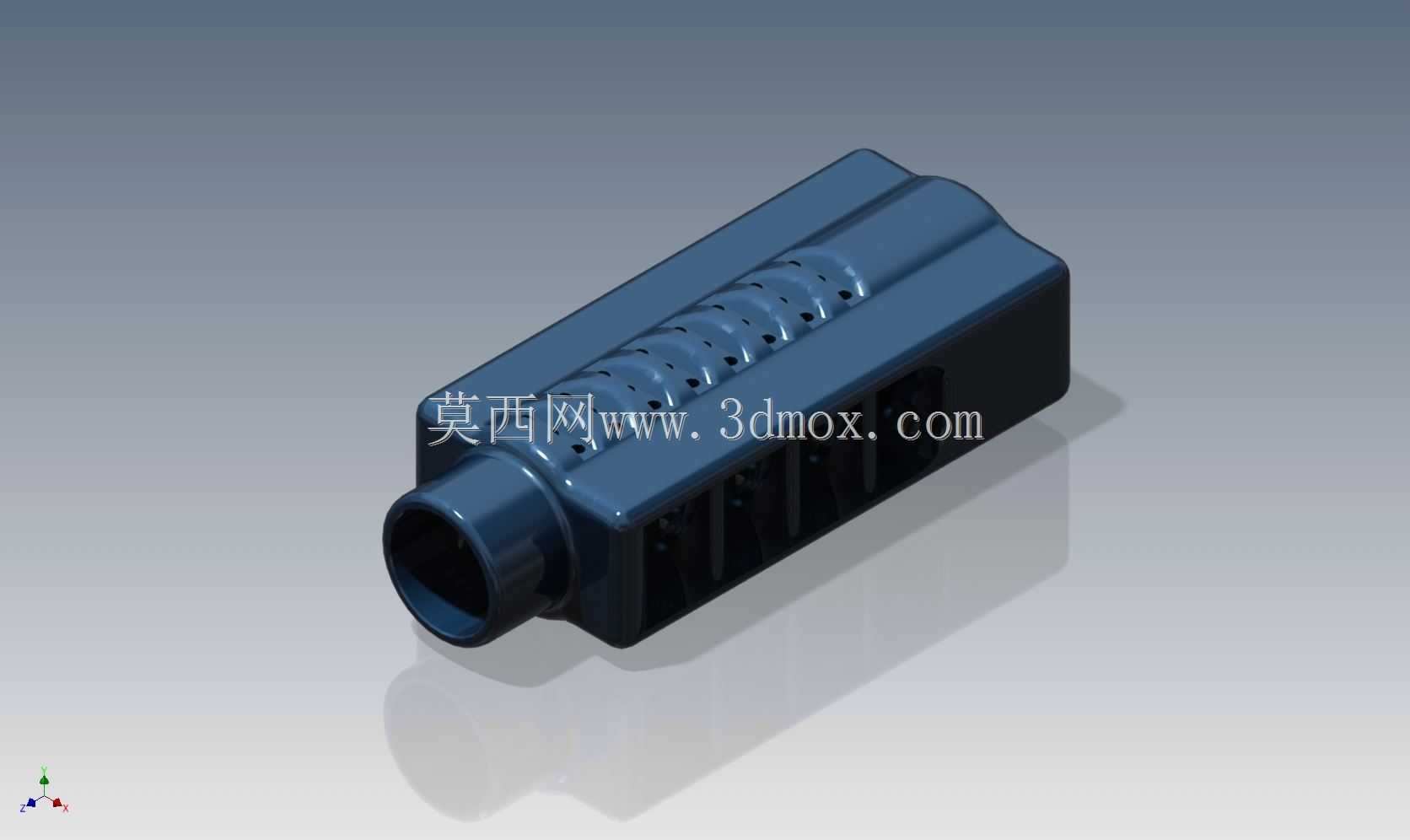

　　外形设计上采用了带圆角的长方体壳体结构，相比传统圆柱形消音器，这种结构在密集排布的阀组上安装时，相邻消音件之间不会出现圆弧面贴合导致的安装干涉，侧面的平面结构也方便用普通开口扳手直接夹持拧紧，不需要专用的拆装工具。壳体表面做了哑光硬质处理，长期暴露在车间带少量油雾、水汽的压缩空气环境中，不会出现表层锈蚀剥落的问题，侧面的排气孔采用了内凹式排布，避免安装或设备维护过程中异物直接堵塞孔位，即使有少量粉尘附着在孔口，日常维护时用压缩空气从外侧反吹即可清理，不需要拆解消音件本体。

　　从安装边界来看，该消音件的进气接口轴线与壳体长度方向同轴，安装后整体向排气端口外侧延伸的长度较短，在设备内部走线、走管密集的狭小腔体内安装时，不会和周边的气管、传感器线缆产生空间干涉，壳体的最大截面尺寸控制在常规气动接头的适配范围内，即使是在间距仅十几毫米的并排阀组上，也能逐个独立安装，不需要调整阀组的原有排布间距。实际使用场景中，这类消音件不仅适配常规的工业气动设备，在小型自动化工作站、桌面型气动工装的排气端也能直接使用，相比大体积的排气消音塔，这类小型消音件不需要额外的安装固定位，也不需要连接引流管路，直接替换原有排气口的堵头就能实现15-20分贝的降噪效果，对于近距离操作的工位来说，能有效降低排气噪声对操作人员的听觉干扰。

　　结构建模过程中，需要重点关注内部腔室的隔板厚度与导流筋的圆角处理：隔板厚度过薄会导致长期受气流冲击产生共振，反而会附加额外的结构噪声，厚度过大则会压缩内部扩容腔的有效容积，降低降噪效率；导流筋与壳体内壁的连接处做R角过渡，避免气流在直角位置产生涡流啸叫，侧面的排气小孔采用等径错位排布，相邻两排孔的轴线互相错开，避免气流直接贯穿排出形成高速射流。端部的接口位置做了加厚处理，反复拆装过程中不会因为扳手夹持力过大导致接口开裂，壳体的合模线位置做了平整处理，没有突出的飞边，安装时不会割伤操作人员的手部，也不会在擦拭设备时勾挂清洁抹布。

　　在气动系统的日常运维中，这类消音件属于免维护类元件，只要排气端的压缩空气过滤精度达到常规气动系统的40μm要求，就不会出现内部积尘堵塞的问题，即使是在有少量焊接烟尘、打磨粉尘的车间环境中，定期在设备保养时用压缩空气反吹排气孔即可，不需要整体更换，相比传统的铜烧结消音芯容易被油泥堵塞、需要频繁更换的问题，这种多级腔体式结构的抗堵塞能力更强，长期使用的降噪效果衰减幅度更小，适合在各类固定式自动化气动设备上长期配套使用。
