XT600摩托车链条防护结构三维设计

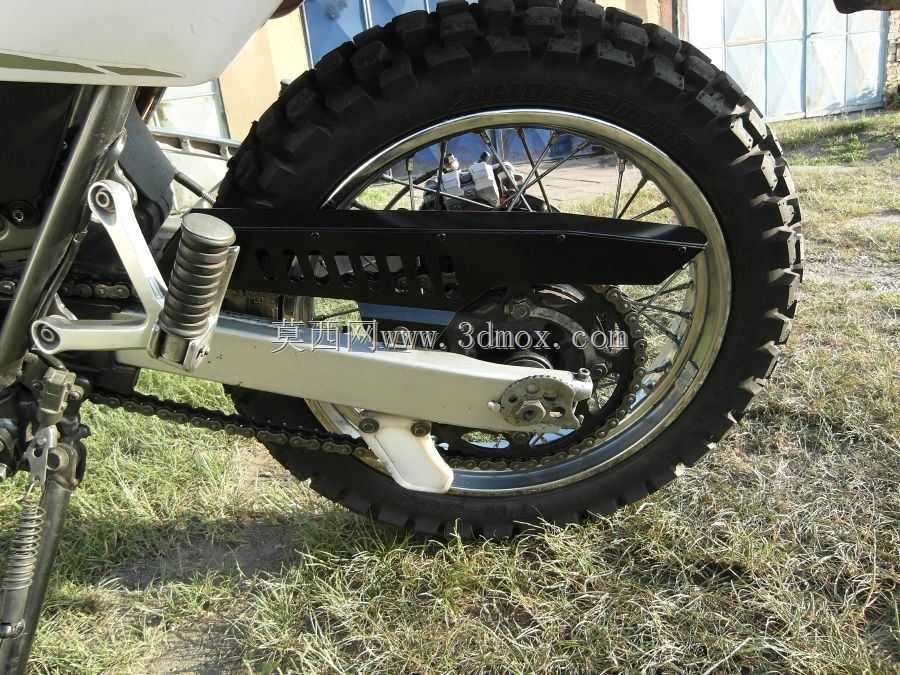

　　在跨骑类摩托车的行走传动系统设计中，链条外露带来的运行风险一直是结构设计阶段需要重点考量的内容，这套适配XT600及XT600E车型的链条防护结构，正是针对越野及日常通勤场景下的链条防护需求完成的结构设计。从实际使用场景来看，越野路段骑行时路面卷起的碎石、泥块很容易卡入链条与链轮的啮合间隙，轻则造成链条异常磨损、跳齿，重则直接卡滞传动结构引发行驶安全隐患；日常通勤场景下，链条运转甩出的润滑油也容易污染骑手衣物与车身覆盖件，同时外露的链条也存在与骑行者裤脚、鞋带发生缠绕的风险，这类防护构件的核心作用就是在不影响链条正常运转、维护操作的前提下，形成物理隔离屏障，阻断上述风险的传递路径。

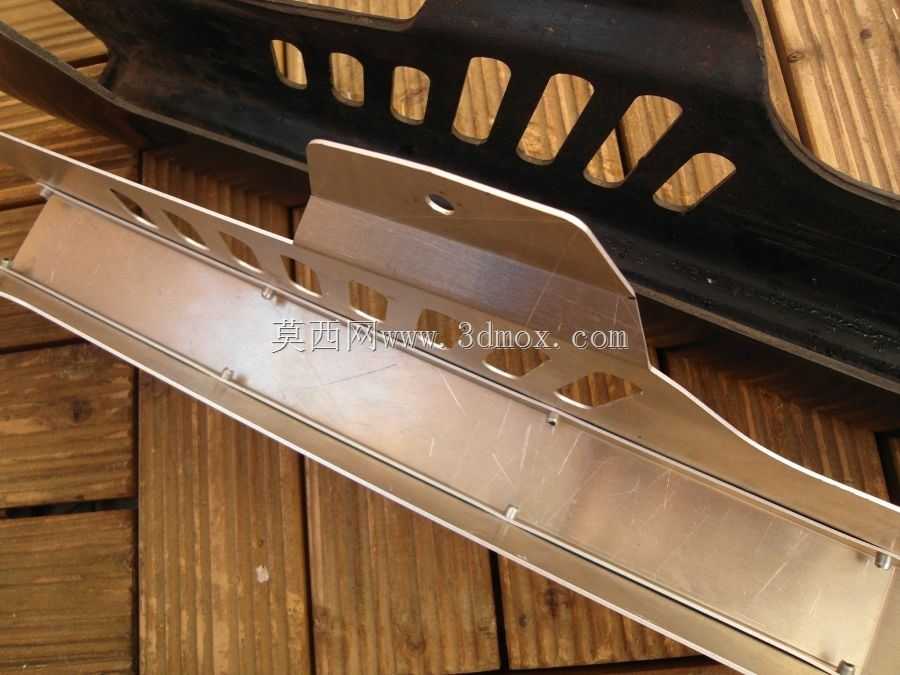

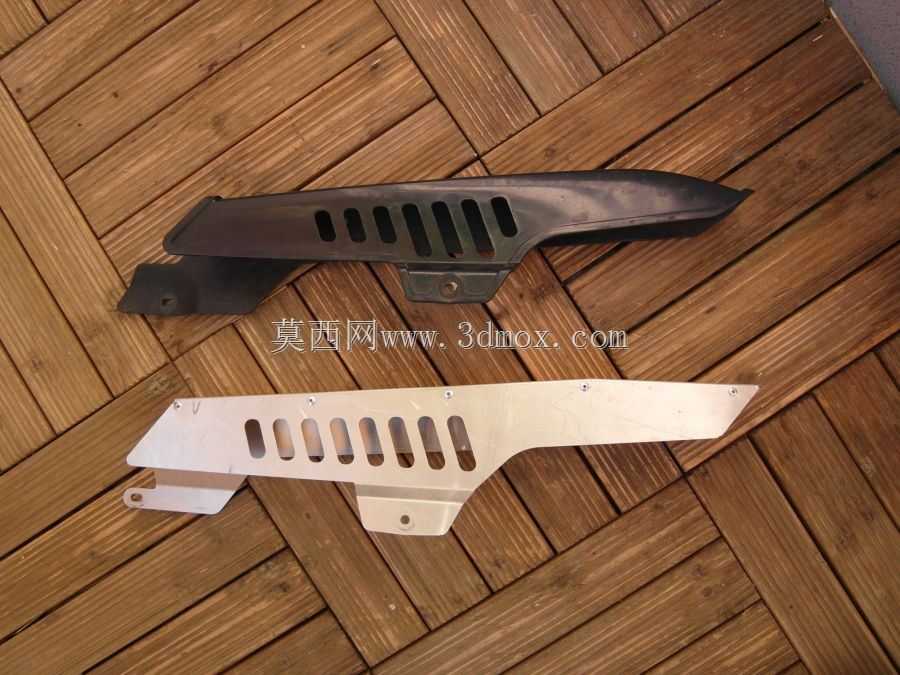

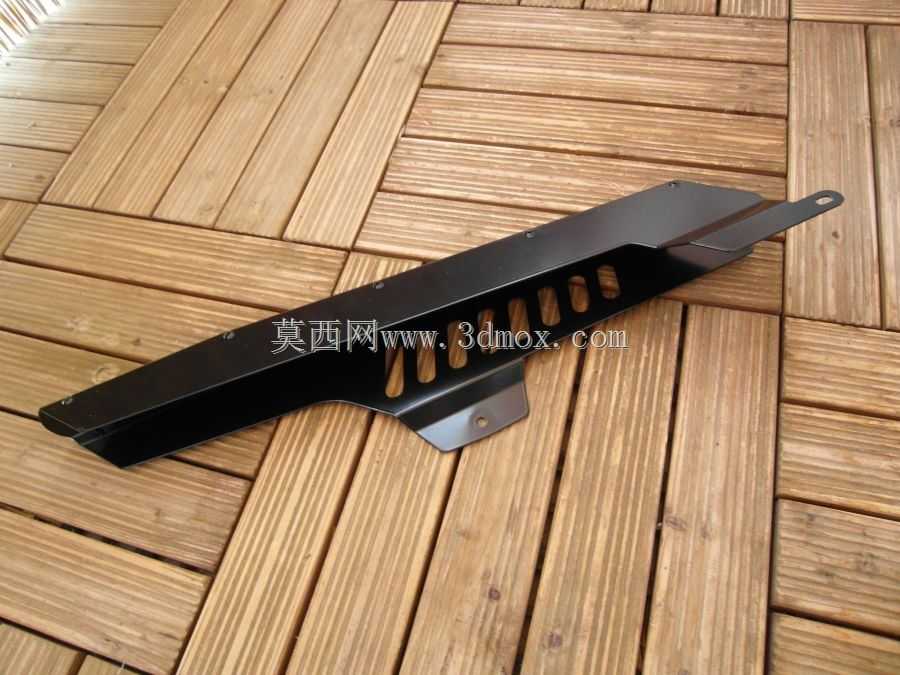

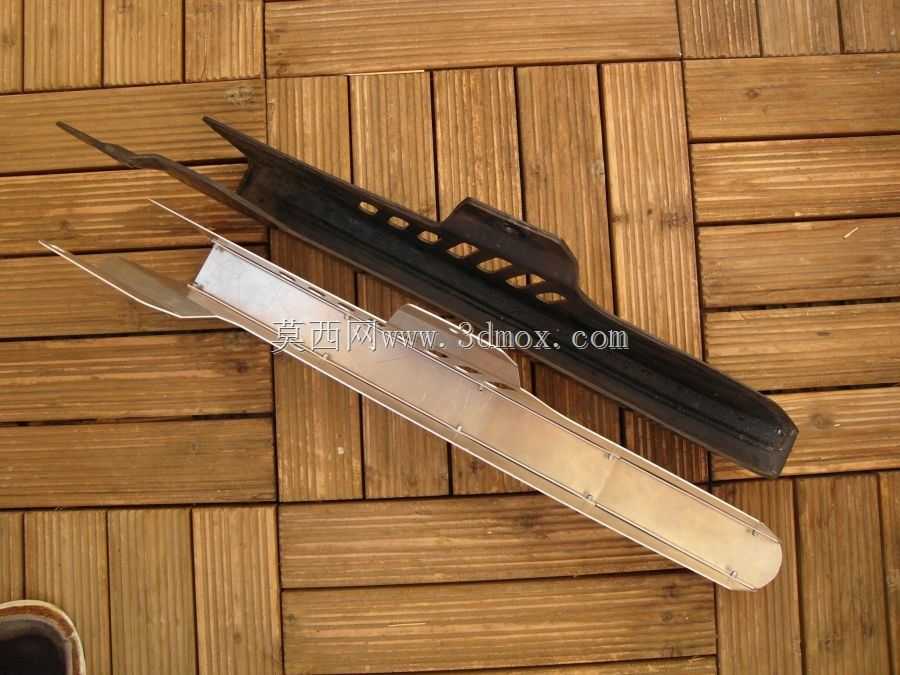

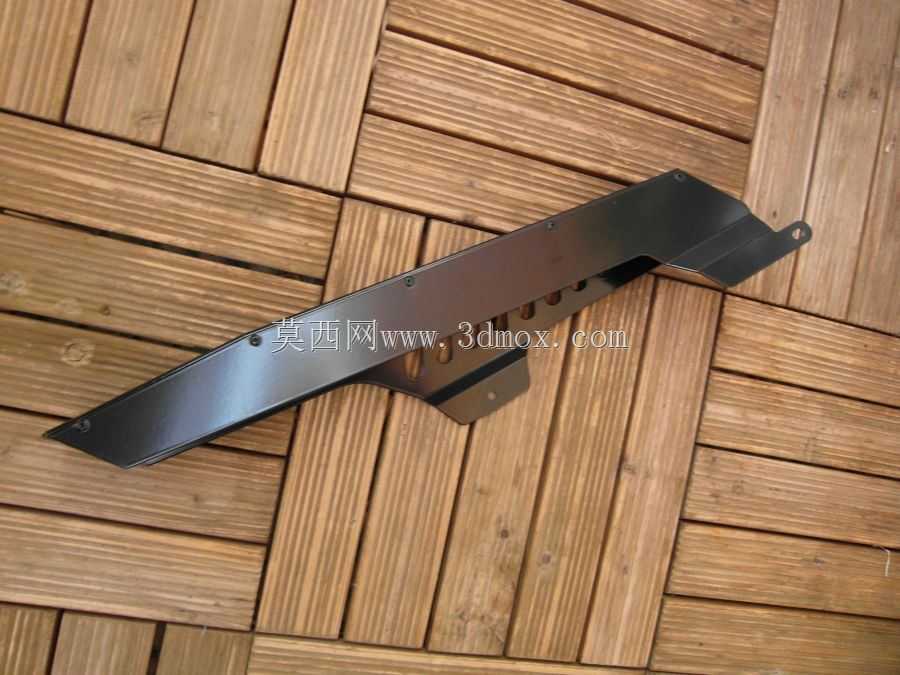

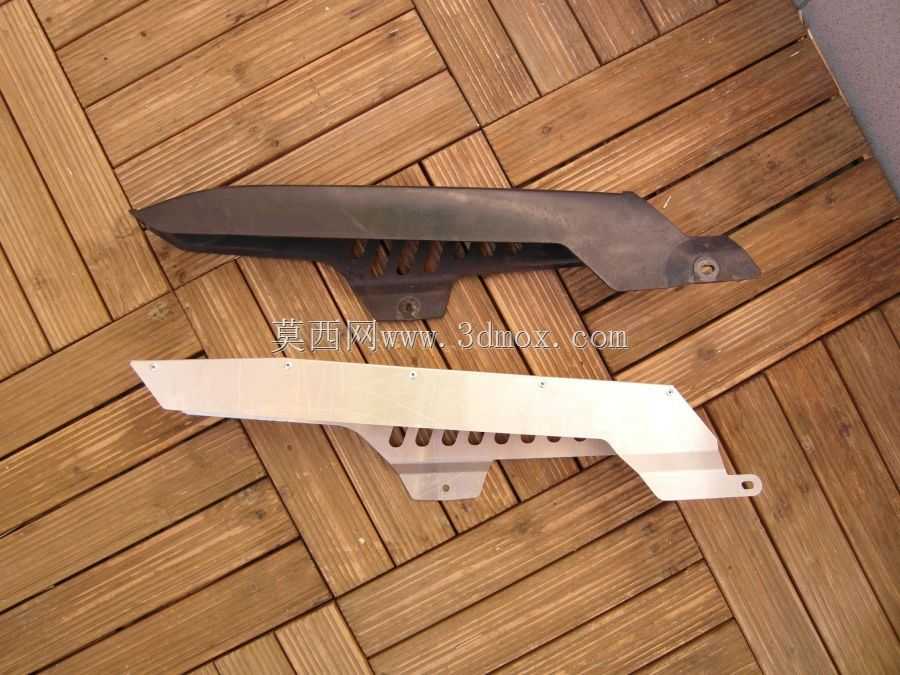

　　从结构功能特性来看，该防护件采用分段式钣金成型结构，主体沿链条上半段的走线方向布置，完全覆盖链条与后链轮啮合的入口区域，同时预留了足够的链条跳动间隙，避免车辆颠簸时链条张紧度变化与护板发生剐蹭。护板表面开设的多组长条型镂空槽，并非单纯的装饰性设计：一方面可以在骑行过程中引导气流穿过护板，带走链条高速运转产生的摩擦热量，避免热量积聚加速链条油封老化；另一方面镂空结构可以让骑行过程中溅入护板内部的泥块、碎石在离心力作用下快速排出，不会在护板内部堆积卡滞链条。护板两端的安装支耳采用折弯一体成型结构，前端支耳适配车架原有的安装孔位，后端支耳连接后摇臂的固定点位，所有安装孔位的位置度公差控制在0.2mm以内，保证安装时无需额外扩孔或调整位置，直接通过铝铆钉即可完成与车架、摇臂的固定连接，装配效率较高。

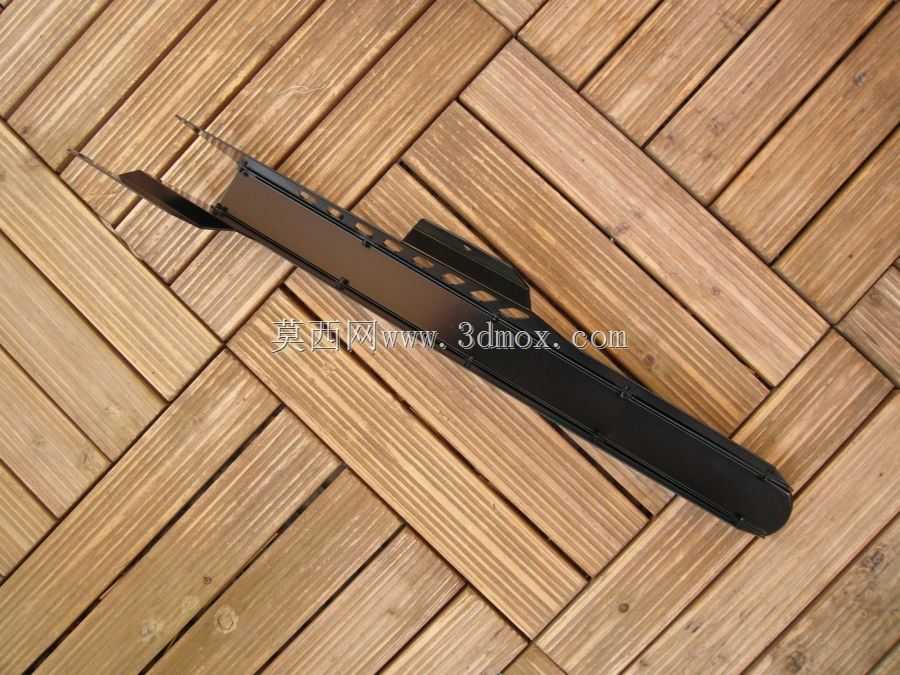

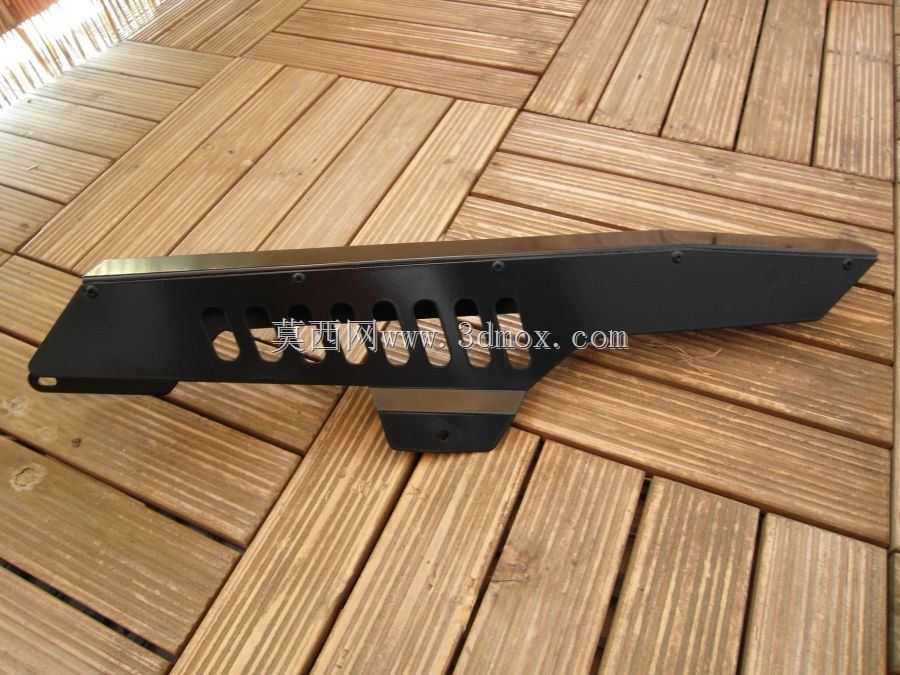

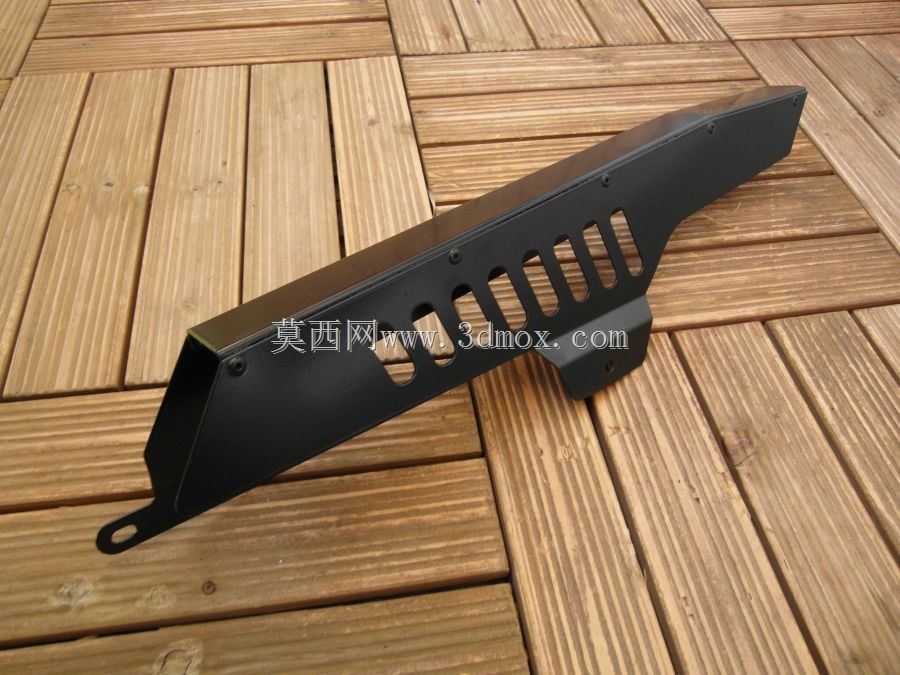

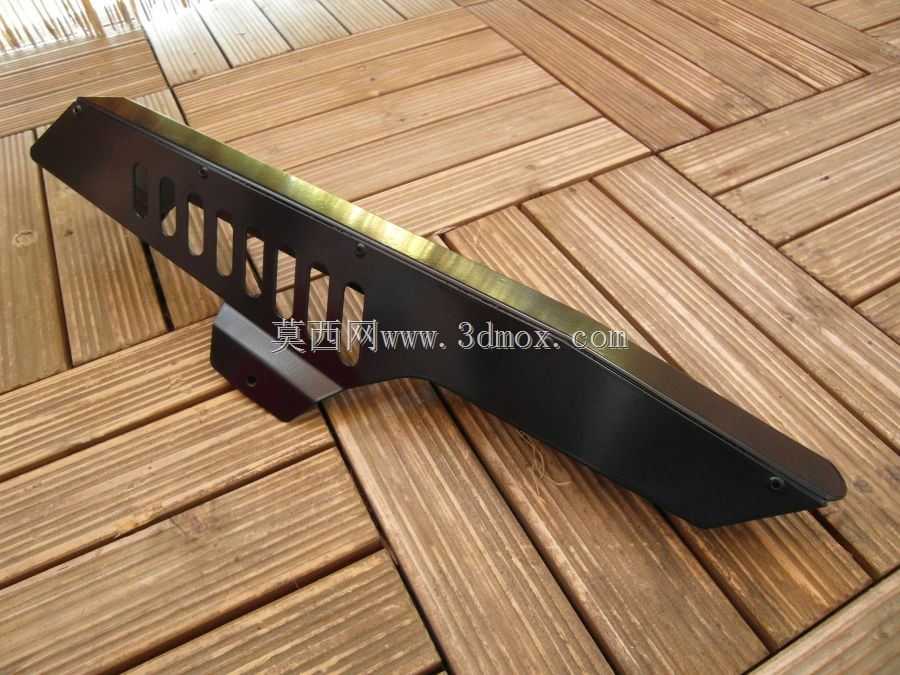

　　设计阶段的尺寸边界考量也充分结合了实车的装配空间：护板整体沿链条走向的长度覆盖了链条与前链轮输出端到后链轮啮合段80%以上的裸露区域，护板与链条顶面的间隙控制在12mm-15mm区间，既不会因为间隙过小导致链条跳动剐蹭，也不会因为间隙过大降低防护效果；护板侧向的伸出宽度完全覆盖链条的外侧轮廓，超出链条侧边8mm左右，足以阻挡大部分侧向飞溅的杂物与油污。表面处理采用粉末涂层工艺，相比普通喷漆层拥有更好的抗石击性能与耐候性，在越野路段的碎石冲击下不容易出现掉漆、锈蚀问题，同时涂层的摩擦系数较低，即便链条偶尔出现小幅跳动接触护板，也不会产生明显的异响与磨损。

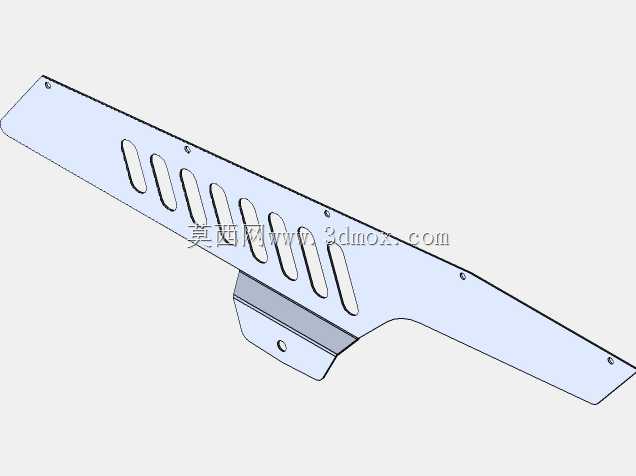

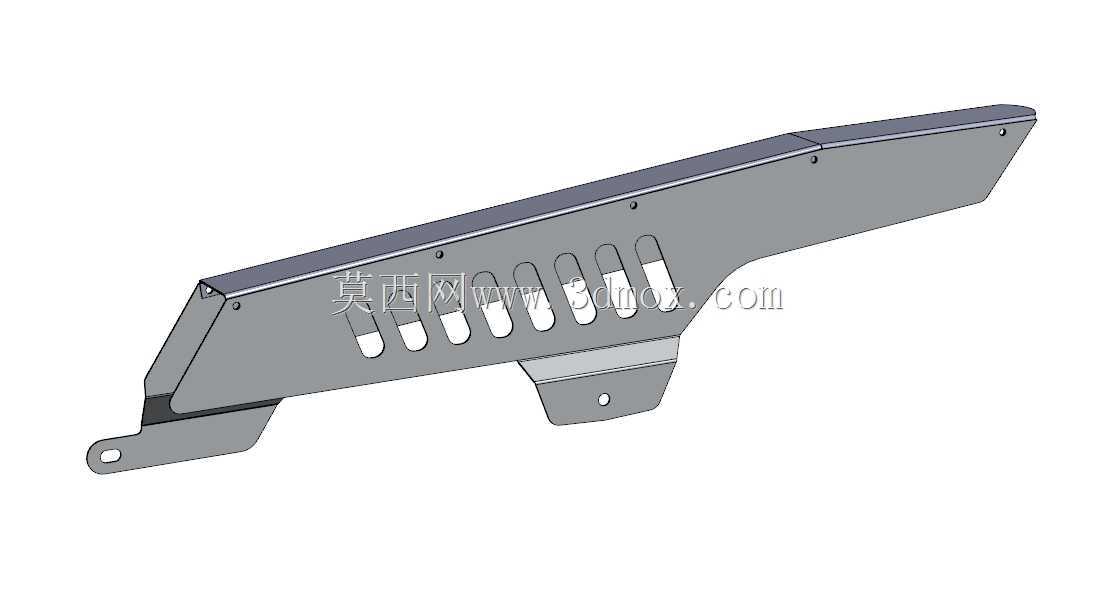

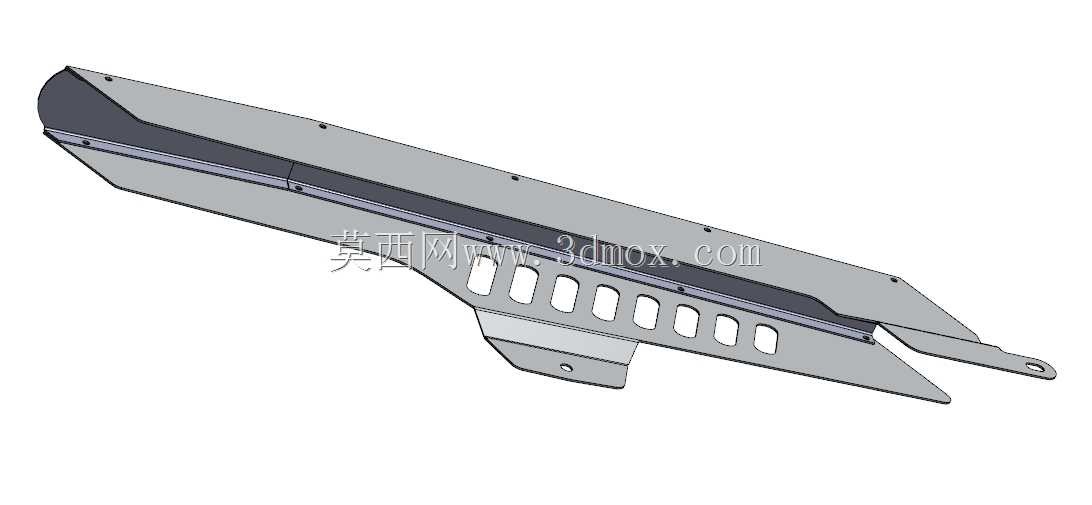

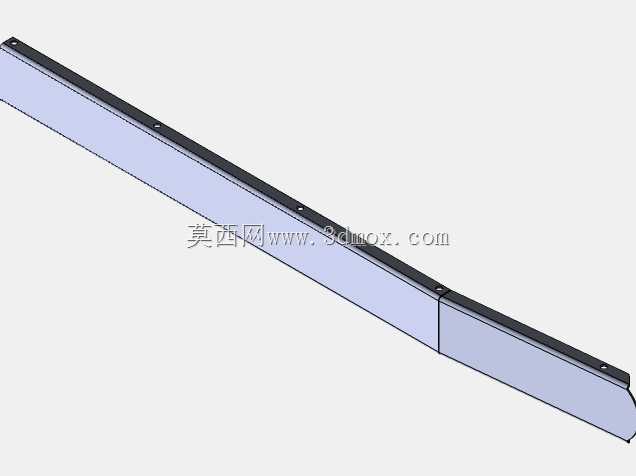

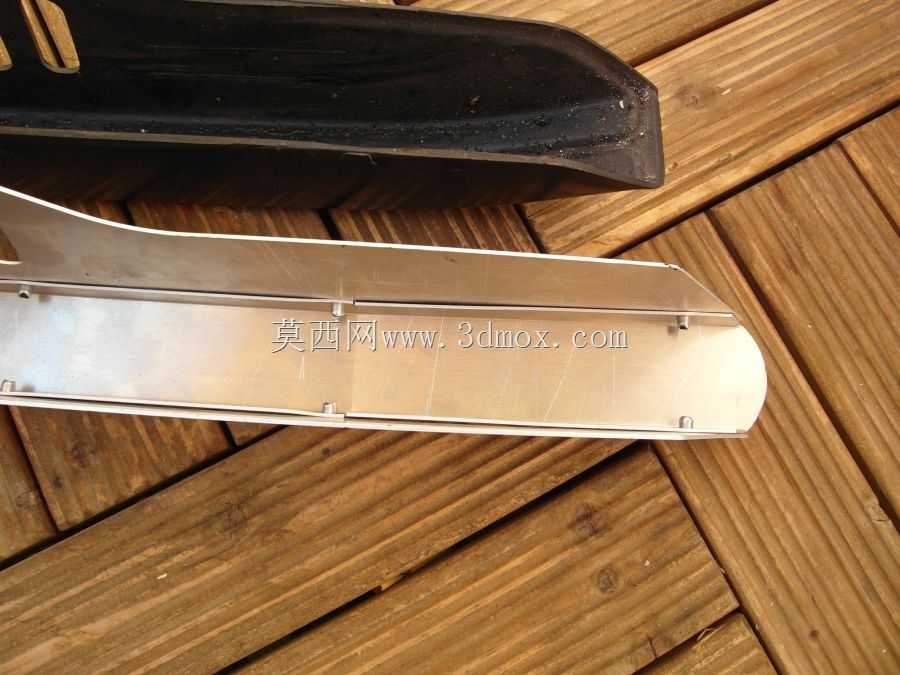

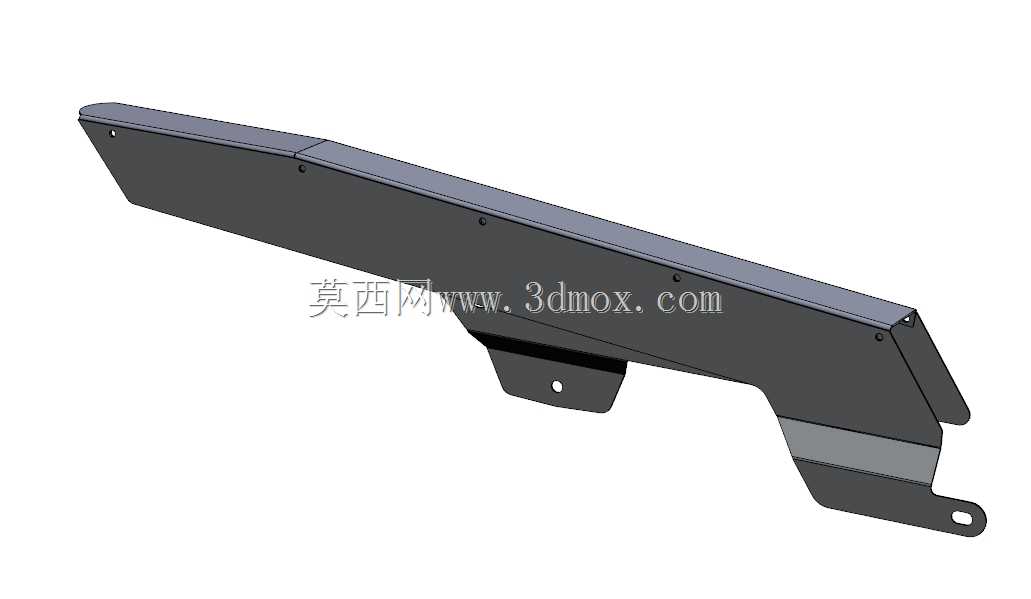

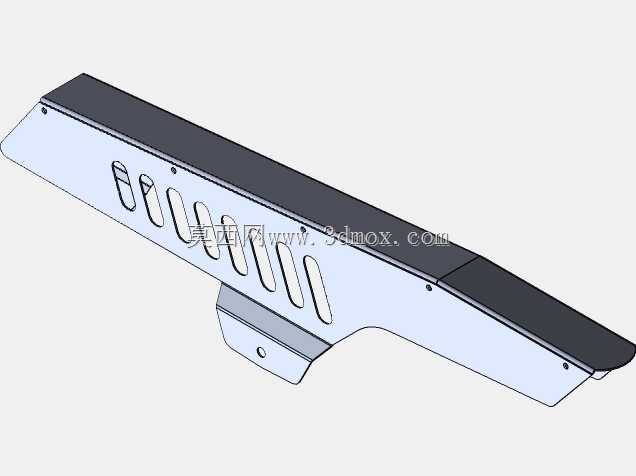

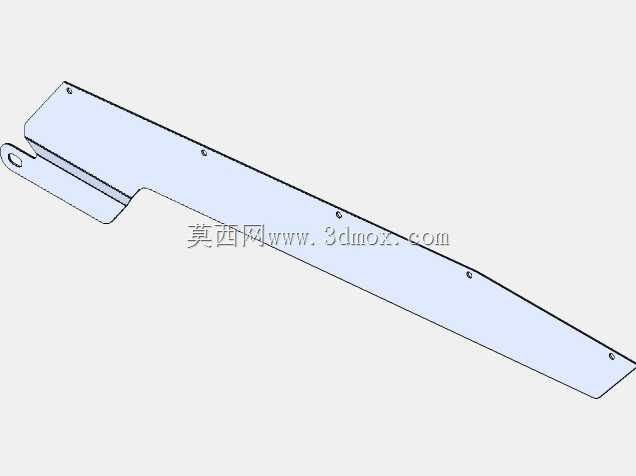

　　从建模实现的角度来看，该结构的建模过程需要重点处理钣金折弯的工艺圆角与展开尺寸计算，所有折弯位置的内R角统一取1.2mm，匹配常规钣金冲压的工艺参数，避免折弯时出现应力集中导致的板材开裂；安装支耳的加强翻边结构在建模时需要同步考虑冲压成型的脱模角度，保证模型可以直接导出用于钣金加工的展开图纸，不需要二次调整工艺参数。实际装车验证时，该护板不会对链条的日常调节、拆装维护造成干扰，调整链条张紧度时不需要拆卸护板，仅从镂空位置即可观察链条的张紧状态与磨损情况，兼顾了防护性能与维护便利性。
