XT600摩托车车把加长延长连接件结构

　　在越野摩托车改装与日常维护场景中，车把位置的适配调整是直接影响骑行操控体验的关键环节，不同身高臂展的骑手对车把的前后、高低位置需求存在明显差异，原厂固定位置的车把安装座往往无法满足个性化操控需求，尤其是XT600这类经典越野车型，不少骑手在长途穿越、林道骑行过程中会出现上肢姿态局促、转向发力不顺的问题，车把加长延长件就是针对这类需求设计的转接结构件。

　　从实际使用场景来看，该零件直接替换原厂车把安装座与上联板之间的原有垫块，不需要对原车上联板、车把固定夹做任何焊接、打孔类的破坏性改动，仅需松开原有车把固定螺栓，将延长件垫装在安装结合面之间，再用适配长度的高强度螺栓重新锁紧即可完成安装，整个适配过程不需要专用工装，普通维修场景下用常规内六角扳手、扭矩扳手就能完成作业，大幅降低了改装的门槛与后续复原的难度。

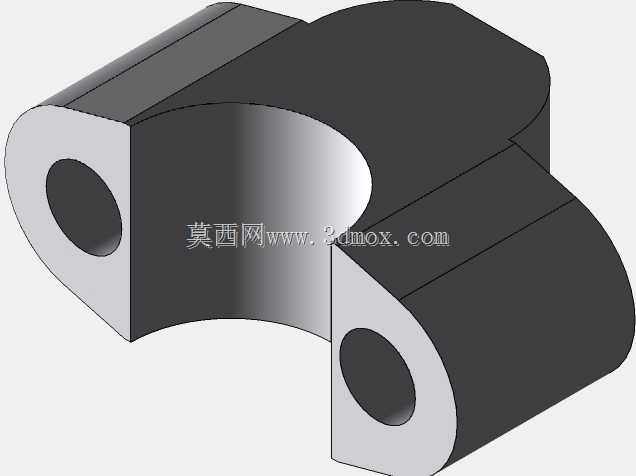

　　结构设计上，该零件采用对称式双安装耳布局，两个带通孔的圆柱凸台分别对应上联板上的两个原厂安装孔位，孔位中心距完全匹配XT600车型上联板的原厂安装孔间距，不需要额外调整孔位就能实现精准对位，避免了安装过程中出现的孔位错位、强制锁紧带来的安装应力问题。两个安装耳之间采用弧形过渡的连接臂结构，连接臂的下曲面完全贴合上联板安装面的弧形轮廓，上曲面则与车把固定夹的下安装面完全贴合，安装后整个零件的结合面不存在悬空间隙，锁紧后受力可以均匀分散到整个接触面上，不会出现局部应力集中导致的零件变形、断裂问题。

　　从安装边界尺寸来看，该零件的整体抬升高度经过实际骑行验证，既能够给骑手提供足够的上半身舒展空间，缓解长时间骑行的上肢疲劳，又不会因为抬升量过大导致车把拉线、刹车油管、线束出现过度拉扯的问题，安装后不需要额外更换更长的拉线、油管，原厂管线预留的长度余量完全可以适配该延长件带来的位置变化。零件的整体宽度控制在原厂安装座的轮廓范围内，安装后不会超出上联板的两侧边界，不会和周边的仪表、转向灯支架、油箱前部轮廓产生运动干涉，车把转到左右极限位置时，延长件和周边部件都能保留足够的安全间隙，避免转向过程中出现卡滞、磕碰。

　　材质选择上，这类承力连接件一般采用高强度铝合金一体铣削成型，表面做硬质阳极氧化处理，既能够保证足够的结构强度，承受越野骑行过程中车把传递的颠簸冲击、转向扭力，又能控制零件自身重量，不会给方向把总成增加过多额外负载，影响转向的灵活度。零件上的两个安装通孔采用铰孔工艺加工，孔壁的表面粗糙度、圆柱度都满足高强度螺栓的装配要求，锁紧时螺栓杆部和孔壁之间不会出现偏磨，长期使用后也不会出现孔位扩孔、松旷的问题。连接臂的壁厚经过受力仿真优化，在转向受力、颠簸冲击的最大载荷工况下，零件的最大变形量控制在0.1mm以内，完全满足骑行过程中的结构刚度要求，不会因为零件变形导致车把出现晃量、操控虚位。

　　实际装车验证过程中，该延长件适配XT600车型的所有年款配置，不管是原厂标准版车把还是改装变径车把，只要车把固定夹的安装孔距和原厂一致，都可以通过该零件实现位置延长加高，安装后车把的固定强度和原厂安装状态一致，在飞坡、急刹、剧烈转向等极端骑行工况下，零件都没有出现松动、变形的问题，操控手感的提升非常明显，骑手可以保持更直立的骑行姿态，上肢不需要刻意前倾够车把，长途骑行的疲劳度明显降低，林道骑行时站立操控的姿态也更加自然，转向发力更加顺畅。
