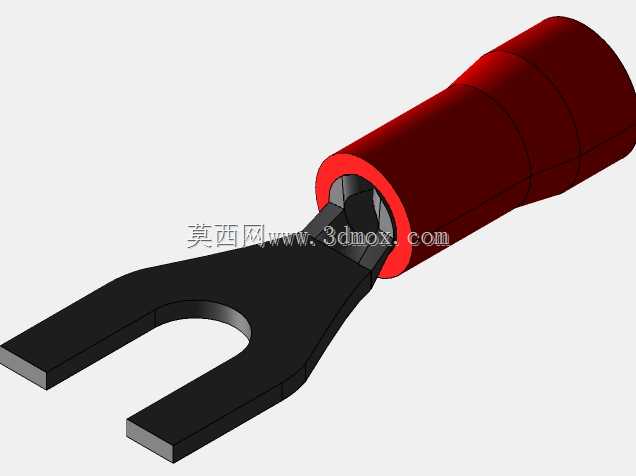

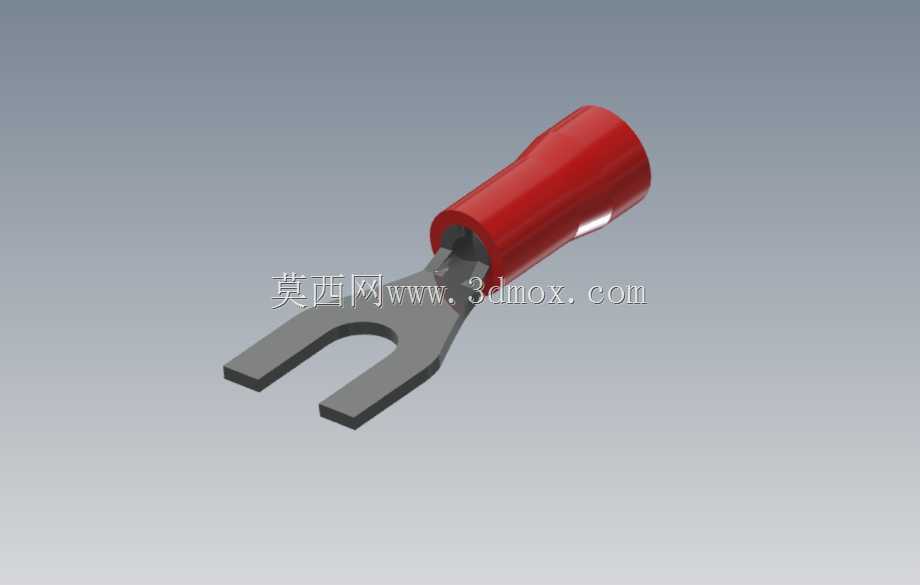

在低压电气柜布线、传感器信号接线、小型机电设备内部线束连接场景里,叉形冷压端子是出现频率极高的连接件,这次建模的带绝缘护套刀片式叉形终端,就是针对M3-M4规格接线螺钉的压接连接件设计。日常做设备线束设计的时候,很多新手容易忽略接线端子的安装边界,导致后期装配时出现端子与相邻端子干涉、绝缘护套与接线座间隙不足的问题,这个模型在建模阶段就把实际安装的尺寸边界做了还原:叉形开口宽度适配4mm直径的接线螺钉,叉片厚度1mm,压接筒部分内径适配0.5-1.5平方毫米的多股铜芯导线,外部红色绝缘护套长度覆盖压接筒全部区域,护套尾部做了喇叭口导向结构,方便导线穿入,同时避免压接后导线线芯外露造成的短路风险。
从功能特性上看,这类叉形端子相比环形端子的优势在于接线维护时不需要完全拧下螺钉,只需要松开螺钉到一定高度就能把端子叉口卡入或者取出,在空间紧凑的接线排上操作效率更高,适合需要频繁拆装调试的传感器信号回路、控制回路接线。设计的时候特意把叉片的两个接触平面做了平面度约束,建模时保证两个面的平行度公差在0.05mm以内,避免压接后接触平面倾斜,导致螺钉压紧时接触面积不足,长期通电出现发热氧化的问题。压接筒部分做了内壁防滑槽结构,实际生产中这个结构是在铜件冲压时预压出的细齿,压接后可以咬入导线铜芯,增大拉脱力,避免设备运行时受振动拉扯导致导线从端子内脱出。
绝缘护套部分采用的是软质PVC材质,建模时还原了护套与金属压接筒的过盈配合结构,护套内径比压接筒外径小0.2mm,装配后不会轻易从金属件上脱落,同时护套的绝缘等级满足AC500V以下的低压电路绝缘要求,护套边缘做了圆角过渡,避免布线时护套锐边割破相邻导线的绝缘层。很多工程师在选型这类端子的时候容易只看导线截面积,忽略叉口到压接筒的过渡段长度,这个模型的过渡段长度做了6mm的设计,既保证了接线后叉片有足够的形变余量适配不同厚度的接线垫片,也不会因为过渡段过长导致端子整体长度过大,在密集接线排上占用过多空间。
实际应用中这类端子的压接需要匹配对应规格的冷压钳,压接位置要选在压接筒的中心区域,压接后压痕深度要控制在压接筒直径的30%左右,既保证压接足够牢固,也不会因为压接过深压断铜芯。建模的时候特意把金属件的边缘都做了R0.2的圆角处理,还原实际冲压件的工艺特征,避免出现锐边割手的问题,同时叉片的前端做了15度的导入倒角,装配时可以更顺畅地卡入接线螺钉下方,不需要反复调整对位。在传感器安装场景里,这类端子经常用来连接传感器的电源、信号输出线,因为传感器的接线空间通常比较狭小,叉形端子的小尺寸特性刚好适配这类场景,相比直接把导线拧在螺钉上,压接端子的连接可靠性更高,抗振动性能更好,不会因为设备长期运行出现导线松脱、接触不良的问题。
从安装边界来看,这个端子压接导线完成后,整体的最大外径是绝缘护套部分的6mm,接线时相邻两个端子的中心距只要保持在8mm以上就不会出现干涉,接线螺钉拧紧后的扭矩控制在0.8N·m左右就可以保证足够的接触压力,不会因为扭矩过大压弯叉片,也不会因为扭矩过小导致接触电阻过大。建模过程中也还原了金属件的材质特征,导电部分采用T2紫铜镀锡处理,表面镀锡层可以防止铜件氧化,降低接触电阻,长期在潮湿、有轻微腐蚀的工业环境里使用也能保持稳定的导电性能。很多三维建模者做这类五金件的时候容易忽略实际生产的工艺细节,比如压接筒的接缝位置、绝缘护套的合模线位置,这个模型都做了对应的结构还原,能直接用来做设备布线的干涉检查、装配工艺模拟,也可以作为接线端子选型时的尺寸参考,避免选型后出现装配尺寸不匹配的问题。
