工业级D-sub多针信号传输连接器结构

　　在工业测控、通讯设备、仪器仪表的电气互联场景中，D-sub连接器是应用极为广泛的一类低频多针接插件，这类接插件的核心作用是实现多回路信号的稳定可靠连接，在设备内部板卡互联、设备间信号传输、测试工装接线等场景中承担着信号通路的物理连接功能。从结构设计逻辑来看，这类连接器采用D型金属外壳作为结构主体，不对称的D型轮廓从根源上避免了插合时的反插风险，安装时无需额外做防呆标识即可快速对准，金属外壳同时具备电磁屏蔽作用，能够降低外界电磁干扰对内部传输信号的影响，尤其适合工业现场存在复杂电磁环境的的布线场景。

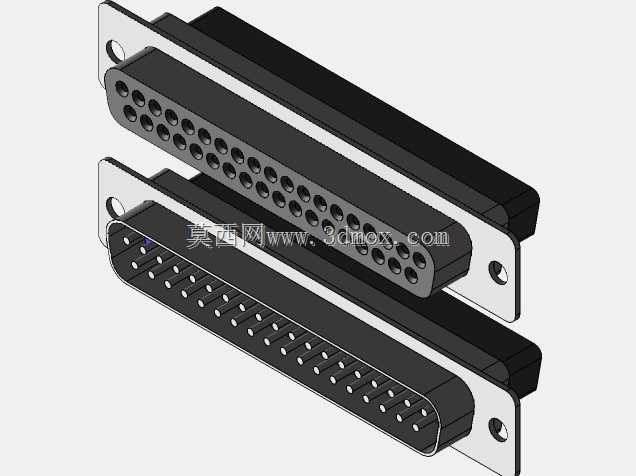

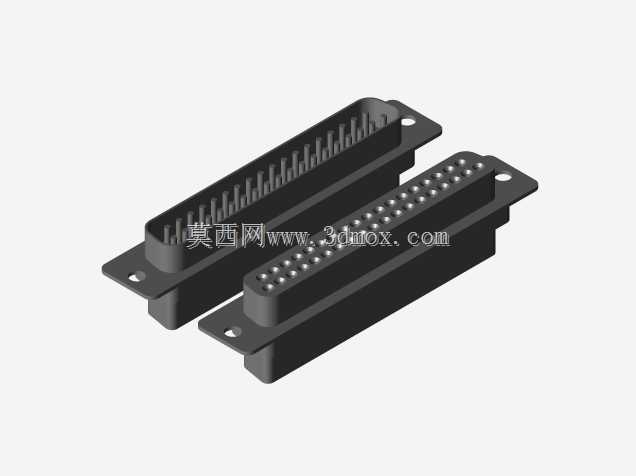

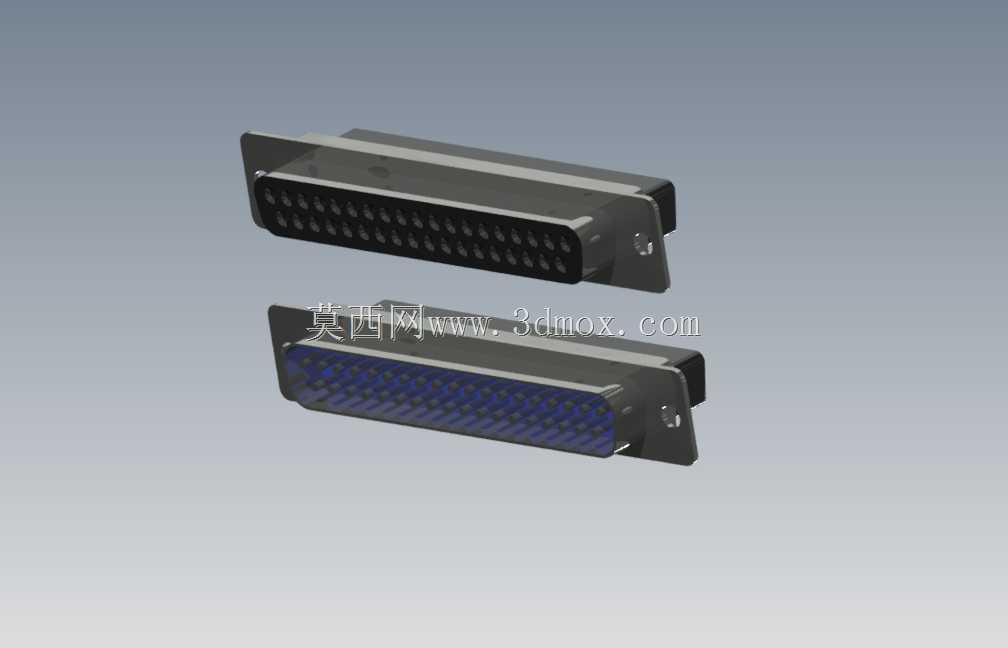

　　本次呈现的两款D-sub连接器分别对应公端与母端结构，插合面的针脚排布遵循标准D-sub连接器的排布规则，多针高密度排布能够在有限的安装空间内集成数十路信号通路，大幅缩小接插件占用的面板安装空间。外壳采用冷轧钢板冲压成型后做镀镍处理，表面具备良好的防锈能力与结构强度，插合后金属外壳能够完全包裹内部插针接触区域，既可以避免外力触碰导致的针脚弯折、接触不良问题，也能形成连续的屏蔽腔体，减少信号串扰。

　　从安装边界来看，这类连接器采用面板法兰安装方式，法兰两侧预留有标准安装孔位，适配常见的面板开孔尺寸，安装时可通过螺丝将连接器主体固定在设备面板或PCB板支架上，法兰与安装面之间可根据防护需求加装密封胶垫，提升接插部位的防尘能力。插针接触件采用铜合金基材镀金处理，接触电阻低，多次插拔后仍能保持稳定的接触性能，适配反复插拔的测试场景或需要经常拆装维护的设备接线场景。焊杯端的设计适配常规线径的信号线缆焊接，焊杯开口尺寸经过优化，既能够保证焊锡充分浸润，也能避免焊锡溢出导致相邻针脚短路，焊接作业时无需额外做针脚间的隔离处理即可保证焊接质量。

　　在实际设备选型应用中，这类高密度D-sub连接器常被用于多通道数据采集设备的信号输入输出端口、工业控制机柜的内部板卡互联、测试仪器的外接信号接口，相比单路接线端子，集成式的多针连接器能够大幅减少接线工作量，同时避免单路接线错接的风险，设备组装时可预先完成线缆与连接器的焊接，现场组装时直接插合即可完成全部信号通路的连接，大幅提升设备组装与后期维护的效率。设计过程中需要重点关注插针的同轴度公差，若插针偏移量超出允许范围，插合时会出现针脚弯折、接触不到位的问题，因此建模时需要严格控制插针与安装基座的位置公差，保证每一根插针的位置度符合接插件的通用标准要求。同时金属外壳的折弯圆角、壁厚参数也需要匹配冲压工艺的成型极限，避免加工时出现开裂、回弹超差的问题，法兰安装孔的位置需要与行业通用的安装尺寸保持一致，保证不同厂商生产的同规格连接器具备互换性，降低设备后期维护的配件替换成本。

　　连接器尾部的线缆固定结构可根据使用需求选配，在存在振动的工业场景中，加装线缆夹可以避免线缆拖拽力直接作用在焊杯位置，防止长期振动导致焊点开路。插合部位的导向斜面设计能够在插合存在少量偏移时引导插针对准，降低插合难度，即使是盲插场景也能顺利完成对接。这类连接器的接触件额定电流、耐压参数均匹配常规工业控制信号的传输要求，可传输直流低频信号、低压控制信号，不适用于大功率动力回路的连接，选型时需要根据实际传输的信号参数确认针脚的载流能力，避免超负载使用导致接触件过热损坏。
