内螺纹Y型三通双肘管路接头结构

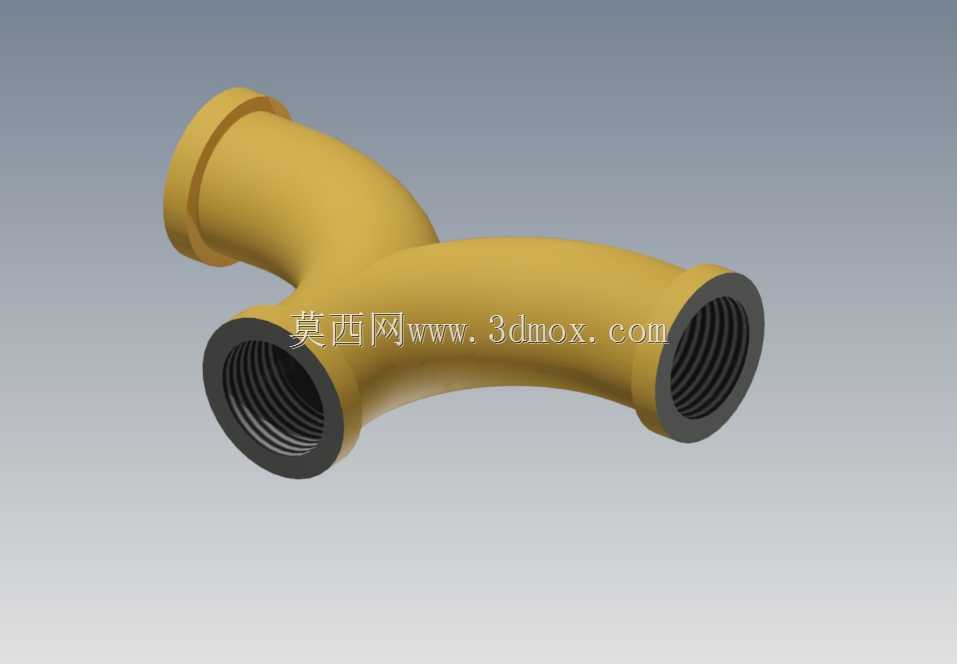

　　在民用给排水、小型气动回路、低压流体输送的管路布设场景里，这类Y型双肘接头是解决单路流体双向分流、或是两路流体合流输送的常用连接件，和常规直角三通、正三通不同，它的两个分流端采用弧形肘状弯转结构，流体在腔体内转向时的局部阻力更小，不会出现直角转向带来的流体紊流、压损骤增的问题，尤其适合对管路压降敏感的小型供水支路、气动控制回路布设。从结构设计逻辑来看，整个接头采用等通径腔体设计，三个连接端全部采用标准内螺纹结构，螺纹段的长度符合常规低压管路连接件的啮合要求，能够和同规格的外螺纹管材、阀件直接旋接配合，不需要额外加工过渡接头，安装时在螺纹段缠绕生料带或是加装密封垫即可实现低压工况下的密封，适配0-1.6MPa的常规水、压缩空气、

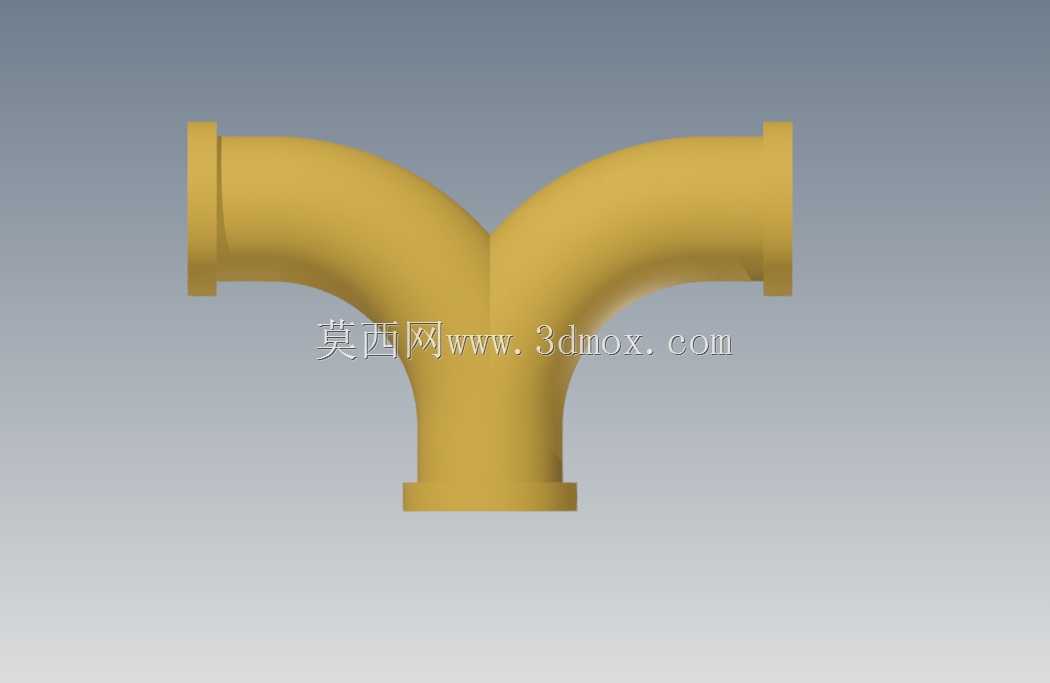

　　非腐蚀性轻质流体输送场景。接头的两个肘状弯臂采用平滑圆弧过渡，弯曲半径经过流体仿真验证，既保证了流道的顺畅性，也控制了接头整体的外轮廓尺寸，不会因为弯弧过大导致安装时占用过多管路排布空间，在狭小的设备柜体内部、墙面预埋管路的分岔位置布设时，能够避开周边的结构件、其他管线，不需要额外调整主管路的走向。三个连接端的端面都设计了加厚的凸缘结构，一方面是在旋接安装时能够给管钳提供足够的夹持受力面，避免夹持薄壁管身导致接头变形，另一方面加厚的端面能够在对接时压紧密封件，避免长期使用后因为应力松弛出现密封面渗漏的问题。接头主体的外表面没有多余的凸起结构，整体轮廓流畅，安装后不会出现尖锐的棱角，在明装管路布设时也能兼顾一定的整洁度。

　　从安装边界来看，这类接头的三个接口轴线夹角经过优化，两个分流端的轴线和主管轴线的夹角一致，安装时不需要刻意调整接头的朝向，只要将主管路接入其中一个端口，两个分流端口会自然朝向预设的分岔方向，能够减少管路安装时的弯折次数，降低管路布设的整体成本。在实际选型使用时，需要注意匹配连接管材的螺纹规格，确认接头的通径和管路通径一致，避免出现通径突变带来的流阻变化；在气动回路中使用时，要注意接头的额定压力符合系统工作压力要求，避免超压使用导致密封失效；在给排水场景使用时，要确认输送流体的温度在接头材质的耐受范围内，避免长期高温环境下材质老化影响使用寿命。建模过程中，重点还原了内螺纹的完整牙型结构、弯臂部分的等壁厚特征、端面凸缘的加厚尺寸，能够直接用于管路布设的干涉检查、装配模拟，也可以作为五金件选型的三维参考样件，帮助设计人员在管路布局阶段提前确认接头的安装空间、连接方式，减少现场安装时出现的位置干涉、配件不匹配问题。
