外螺纹宝塔式软管气路连接接头

　　这类外螺纹宝塔式软管接头，是气动回路、低压流体输送系统里极为常见的管路连接件，日常在小型自动化设备的气路排布、实验室气路终端、小型液压站的回油支路、甚至民用供水供气的软管路对接场景里都能见到它的身影。不同于快插接头对气管外径公差的严苛要求，宝塔结构的接头对适配软管的尺寸包容度更高，只要软管内径在接头竹节段的尺寸适配区间内，配合喉箍锁紧之后，就能实现可靠的密封连接，哪怕是工况里存在轻微的管路振动，也不容易出现松脱泄漏的问题。

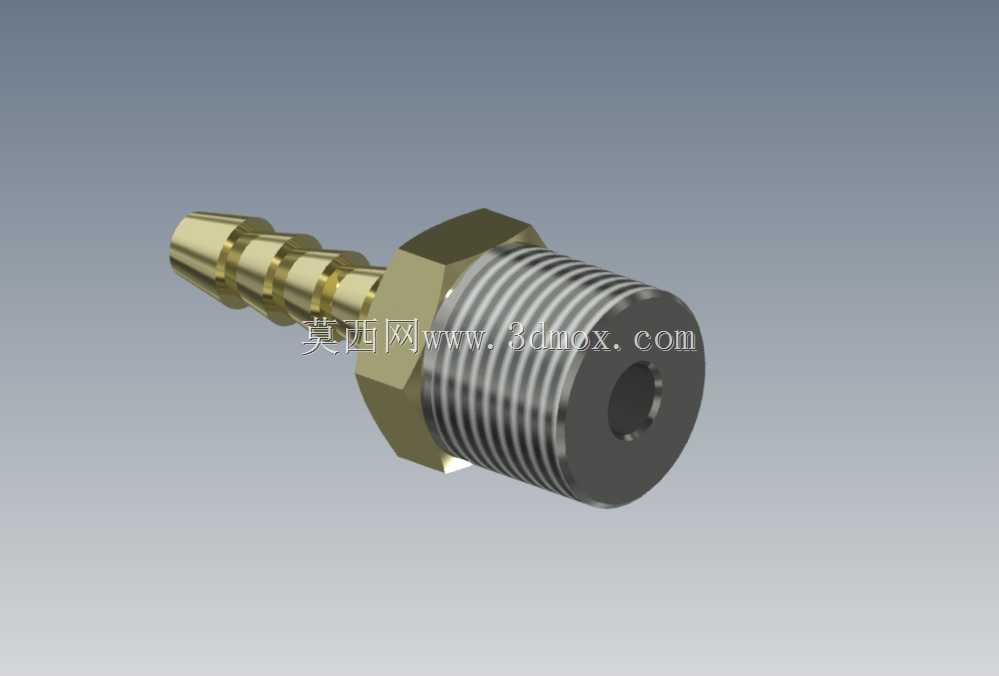

　　从结构设计来看，这款接头整体分为三个功能段，最外侧的外螺纹段是用来和设备基体、阀块或者其他带内螺纹的管路部件对接的，螺纹段根部设计了六角拧动台，刚好适配标准开口扳手的咬合尺寸，安装的时候不需要额外做夹持工装，用常规扳手就能施加足够的拧紧力矩，不会因为拧动的时候打滑损伤螺纹表面。螺纹段的端面做了内凹的沉孔设计，这个结构一方面是减少流体通过接头时候的通流阻力，避免通径突变带来的压力损失，另一方面如果对接位置需要加装密封垫片，沉孔也能给垫片提供定位空间，防止拧紧的时候垫片移位造成密封失效。中间的六角台除了作为拧动受力位之外，也刚好是螺纹段和竹节段的分界，安装的时候可以直观判断接头的拧入深度，避免过度拧入造成螺纹滑牙或者对接部件的螺纹孔损伤。

　　靠近软管连接侧的竹节段，也就是常说的宝塔结构，设计了多道环形倒刺凸棱，每道凸棱的外径都略大于适配软管的内径，软管套入的时候，凸棱会把软管内壁撑出环形的密封贴合面，多道凸棱就形成了多道密封防线，哪怕其中某一道因为软管老化出现贴合不严的情况，剩余的凸棱依然能维持密封性能。竹节段的最前端做了圆弧导向倒角，套软管的时候不需要反复扩口就能顺利把软管推到六角台的贴合端面，现场装配的时候能节省不少对位时间，尤其是在设备内部管路排布紧凑、操作空间狭小的场景下，这种导向设计的优势会格外明显。

　　从安装边界来看，这类接头的外螺纹规格通常是标准管螺纹，和常规阀块、设备面板上的内螺纹孔完全通用，不需要做额外的螺纹适配加工；六角台的对边尺寸符合标准紧固件的尺寸规范，不管是用开口扳手、套筒还是活动扳手都能顺利操作。竹节段的长度经过匹配设计，套入软管之后预留的喉箍安装位置刚好在两道凸棱之间，锁紧喉箍的时候不会因为喉箍压在凸棱边缘造成软管被切割损伤，也能让喉箍的锁紧力均匀作用在软管和凸棱的贴合面上，长期使用也不会出现软管从接头上滑脱的问题。

　　在实际选型应用的时候，需要注意接头的通径要和管路的设计流量匹配，这款接头的内部通流孔是等径设计，从螺纹端到竹节端没有通径收缩，不会因为接头本身造成管路的流量瓶颈，适合用在对流体压力损失比较敏感的回路里。另外接头的材质搭配也考虑了不同工况的使用需求，螺纹段和六角台采用金属切削加工，表面做了防锈处理，哪怕是在有轻微腐蚀性气体的车间环境里使用，也不容易出现锈蚀卡死的问题；竹节段的表面粗糙度经过控制，既不会因为太光滑造成软管握持力不足，也不会因为表面太粗糙划伤软管内壁，延长配套软管的使用寿命。

　　很多现场装配的师傅都更愿意选这类宝塔接头，除了连接可靠之外，后期维护也很方便，需要更换软管的时候，只需要松开喉箍就能把软管拔下来，不需要像快插接头那样清理卡簧里的灰尘杂质，也不用担心卡簧疲劳失效造成气管脱开。尤其是在一些临时搭建的测试气路、或者需要经常拆装更换管路的试验场景里，这种结构的接头容错率更高，哪怕是装配经验不多的操作人员，也能快速完成可靠的管路连接，不会因为装配不到位出现漏气漏液的问题。在管路排布的时候，这类接头的轴向尺寸比较紧凑，拧入设备面板之后突出的长度很短，不会因为接头太长造成周边管路干涉，哪怕是在密集排布的阀岛周边，也能顺利完成安装，不需要给接头预留太大的操作空间。
