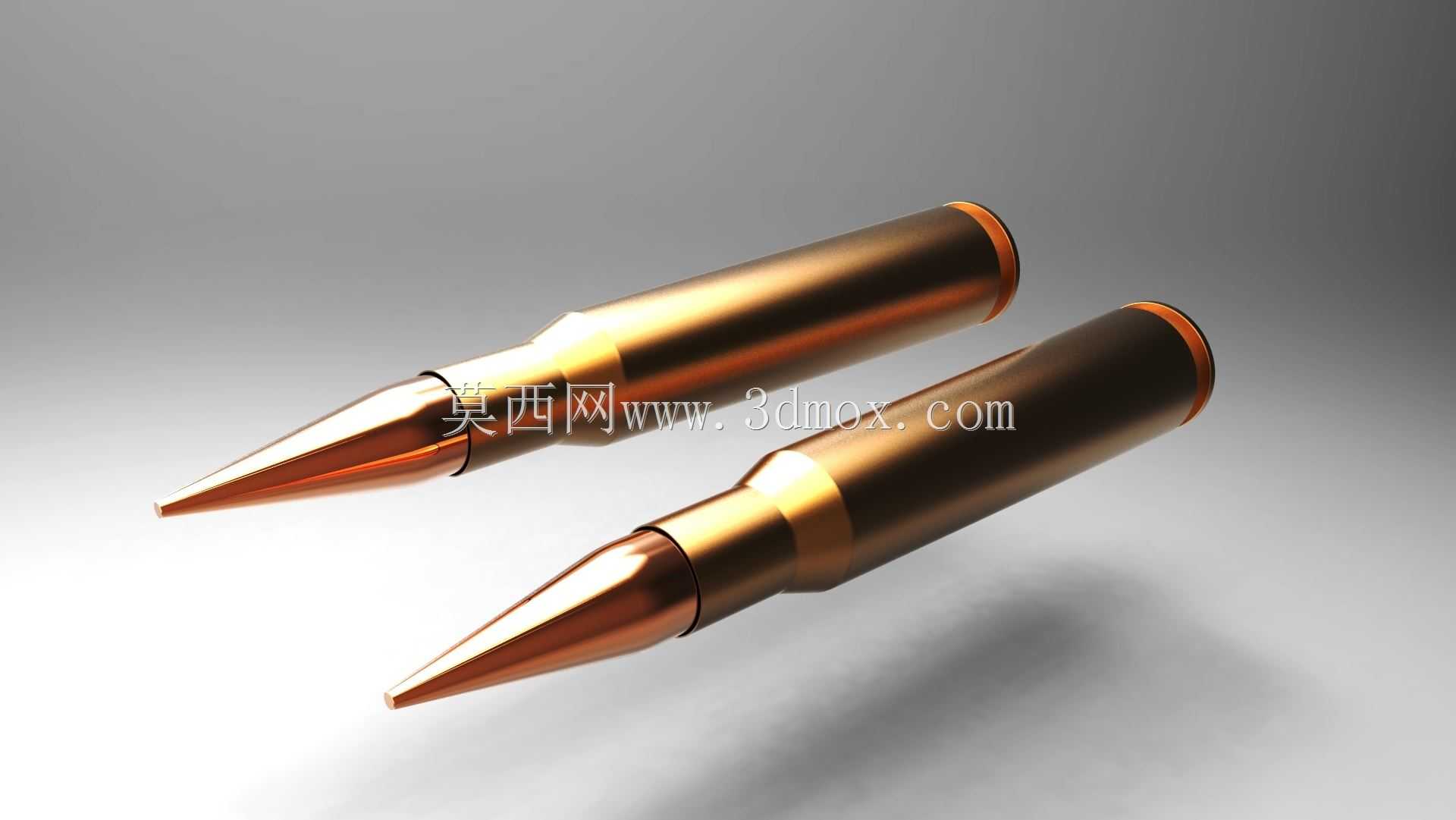

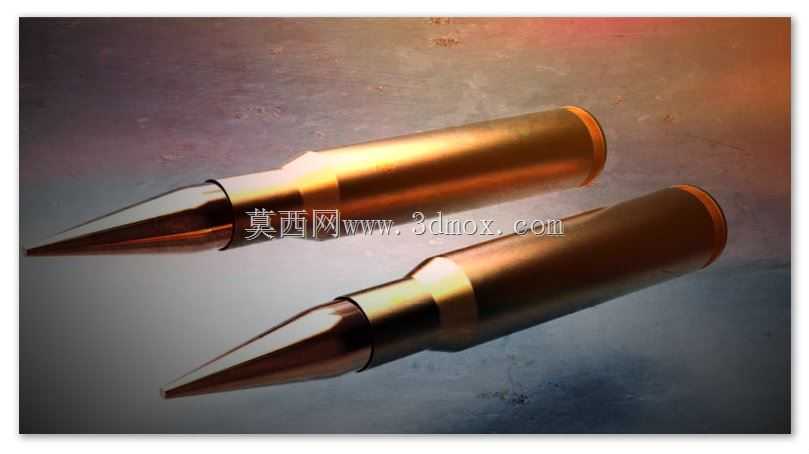

高精度步枪子弹外观结构三维数模

　　本次构建的三维数模完整复现了常规线膛步枪配用的铜质被甲子弹的全尺寸外形结构，建模过程中严格遵循轻武器弹药的通用设计规范，对弹头弧形部、船尾段以及弹壳的瓶形锥度、口部收口、底缘结构都做了无简化的特征还原，没有为了渲染效果随意修改实际工程尺寸比例。从实际应用场景来看，这类弹药三维数模主要服务于三个方向的工程需求：其一是轻武器设计环节的供弹机构匹配验证，在弹匣、弹膛、抽壳机构的结构设计阶段，需要高精度的弹药外形数模做干涉检查，模拟供弹过程中弹头沿导弹斜面爬升、弹壳进入弹膛定位的全行程运动，验证抱弹口的抱紧力、抽壳钩与弹壳底缘的啮合尺寸是否在合理公差范围内，避免出现供弹卡滞、断壳、不抽壳等故障；其二是弹道仿真分析的前置建模环节，弹头的弧形部曲率、船尾角的尺寸参数直接影响外弹道的空气阻力系数，精准的外形数模可以导入流体仿真软件中计算不同马赫数下的阻力特性，为弹道表编制、弹头结构优化提供基础几何依据；其三是军工教学、战术训练模拟器材的开发，用于制作剖面教学模型、虚拟射击训练系统中的交互资产，帮助受训人员快速识别弹药类型、熟悉弹药结构特征。

　　从设计思路上看，建模时优先保证各特征段的尺寸边界符合实弹的通用规范：弹头部分的弧形部采用双圆弧相切拟合，保证弹头尖端到圆柱段的过渡平滑无折线，避免应力集中同时降低飞行阻力，圆柱部直径与阳线直径的过盈量按照常规被甲弹的配合值设定，保证嵌入膛线时的闭气效果；弹壳部分的瓶形锥度按照实际弹壳的斜度设计，保证在弹膛内的定位精度，口部的收口段与弹头圆柱部采用小间隙配合加过盈压装的模拟结构，还原实弹的弹头固定方式，底缘的厚度、抽壳槽的宽度与深度都按照通用抽壳钩的啮合尺寸设定，满足机构运动仿真的精度要求。整个模型的外形尺寸严格参照主流全威力步枪弹的实际尺寸设定，弹壳总长、弹头装入深度、全弹总长都控制在标准弹膛的容纳边界内，安装定位基准选择弹壳的斜肩定位面，与实弹在膛内的定位方式完全一致，在做装配仿真时可以直接以斜肩为基准面与弹膛定位面做配合约束，不需要额外调整基准位置。

　　从结构特性来看，模型还原了铜质弹壳与铜被甲弹头的材质外观特征，弹壳表面的拔模斜度、弹头与弹壳结合处的辊口压痕都做了细节还原，没有忽略这些在实际生产中影响装配可靠性的细小特征。在做虚拟装配验证时，该数模可以直接导入供弹机构的装配体中，模拟从弹匣内上升、被推进弹膛、抽壳钩咬合底缘、击发后抽壳抛出的全流程动作，所有配合面的尺寸公差都按照实弹的加工精度设定，不会出现数模尺寸与实际零件偏差过大导致的仿真结果失真问题。对于需要做渲染展示的场景，模型的曲面连续性达到G2级别，金属材质的反射特性按照铜合金的表面处理效果设置，不需要额外修补曲面就可以输出高精度的渲染效果，同时模型的特征树保留了所有建模步骤的参数，设计人员可以根据不同口径弹药的尺寸参数直接修改对应特征的尺寸值，快速衍生出不同规格的弹药模型，不需要重新从零开始建模，能够大幅缩短相关项目的建模周期。
