传感器配套金属整流罩结构设计

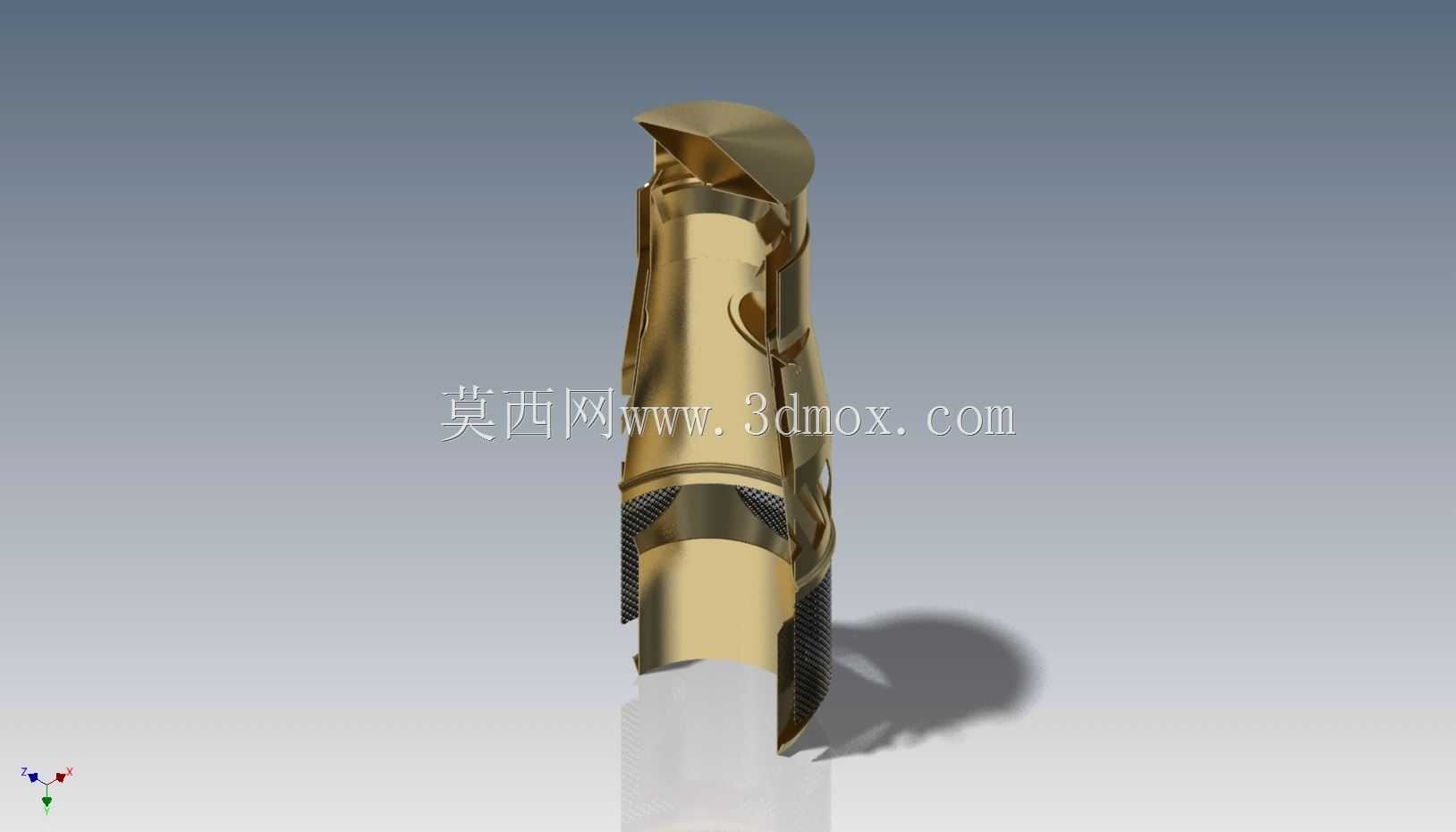

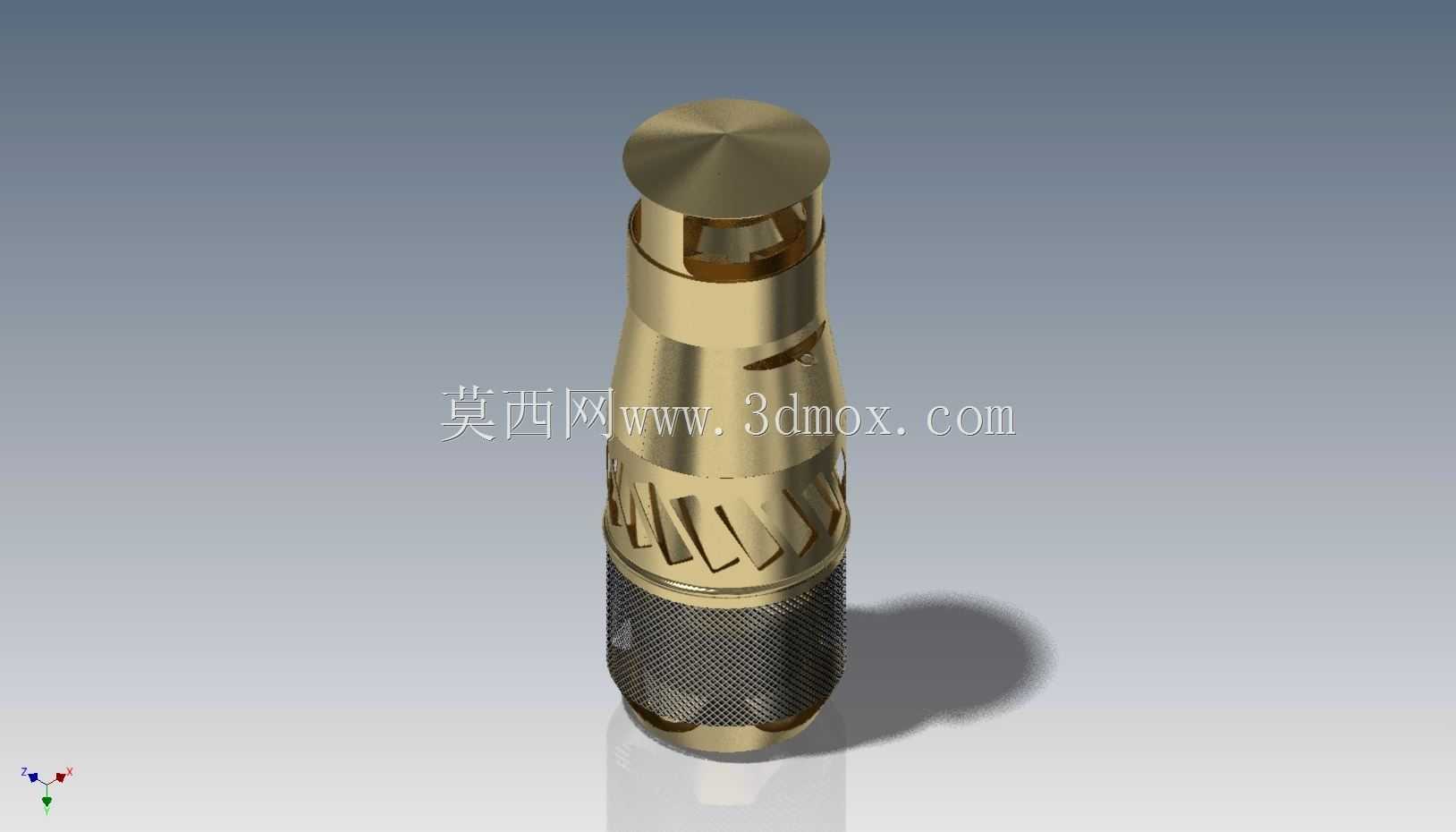

　　在工业传感检测场景里，尤其是接触流体介质的传感单元前端，整流结构的设计合理性直接决定检测数据的稳定性，这款整流罩就是针对流体扰动工况下的传感器配套防护整流部件，主要适配插入式流量、压力类传感探头的前端安装需求。日常在管道流体检测、水文监测探头、工业过程控制传感单元的布设中，经常会遇到介质流态紊乱、紊流裹挟杂质冲击探头的问题，没有整流结构的话，传感元件直接受紊流脉动冲击，不仅检测数值波动大、响应滞后，长期使用还会被介质中的硬质颗粒冲蚀磨损，缩短传感单元的使用寿命。这款整流罩的设计首先从流道规整的核心需求出发，整体采用变径锥段过渡结构，上部的封闭端盖可以避免介质直接垂直冲击探头端面，

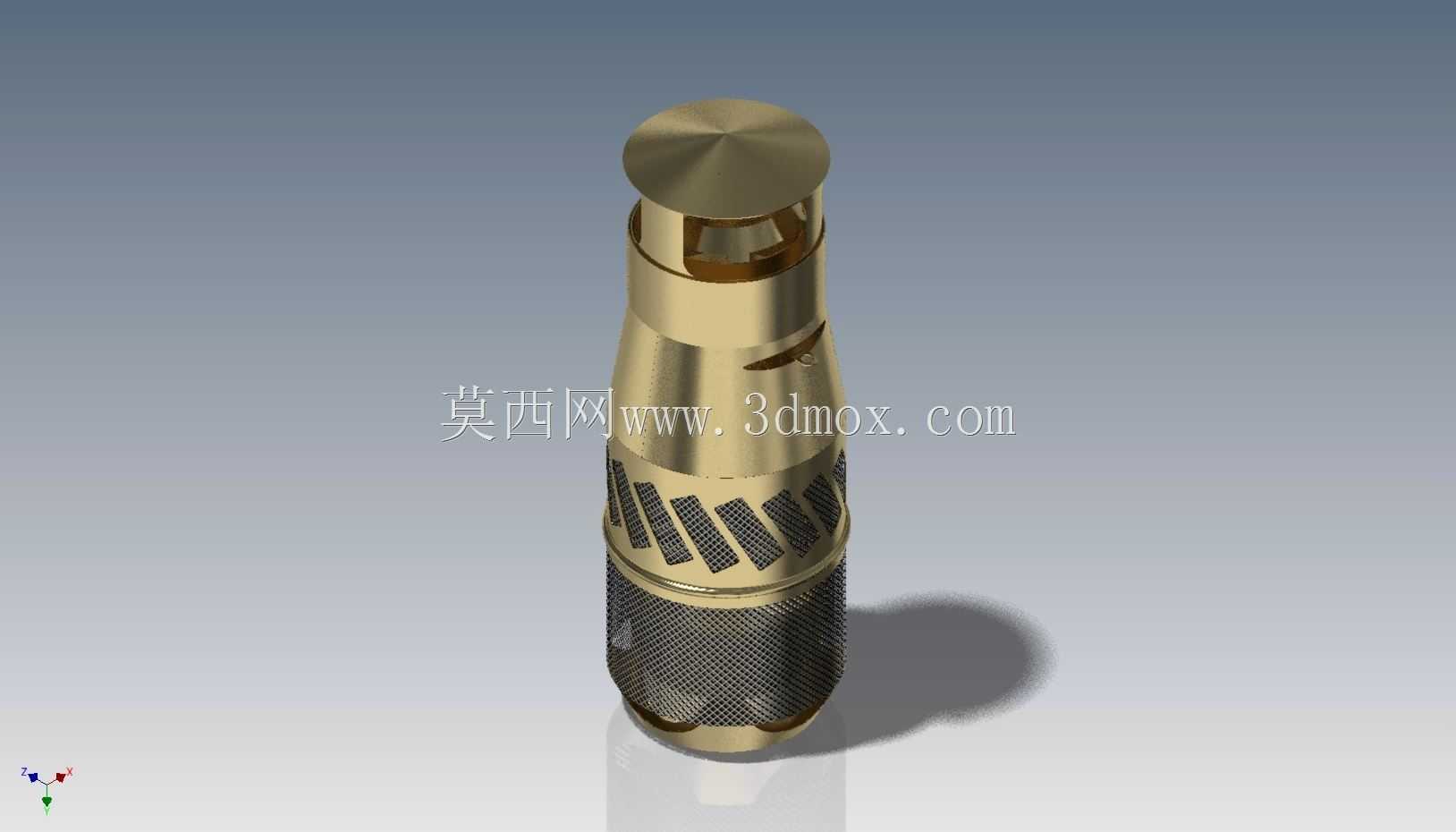

　　锥段的斜向导流面能够将轴向冲击的流体逐步引导至周向的通流槽区域，通流槽采用交错斜切布局，既可以打散大尺度的紊流涡团，让进入罩体内部的流体流态趋于平稳均匀，又能阻挡大体积杂质进入罩内磕碰传感元件。下部的网纹段结构并非装饰设计，细密的网格通流结构可以进一步过滤介质中的细小絮状杂质，同时网纹表面的粗糙度设计能够附着部分介质中的微小颗粒，避免颗粒直接进入内部流道磨损探头，而且网纹段的通流面积经过核算，总通流面积大于上部通流槽的总面积，不会造成流道节流引发额外的压损，保证传感单元接触的介质压力与管道实际压力一致。从安装边界来看，这款整流罩的上部端盖直径略大于罩体主体直径，安装时可以直接卡在传感器探头的安装基座端面，不需要额外设计定位凸台，

　　罩体主体的外径适配常规M18、M20规格的传感器安装螺纹接口，整体长度控制在常规探头前端伸出长度的1.2倍范围内，不会因为罩体过长导致探头检测端距离被测流道中心过远，影响检测精度。设计过程中针对不同流速工况做了结构优化，当介质流速在0.5-5m/s的常规工业管道流速区间内，锥段的导流角度设置为15度，这个角度下流体经过导流后的压损最小，同时整流效果最优，不会因为角度过陡导致流体在锥段背面形成脱流涡，也不会因为角度过缓导致罩体整体长度过长。周向的通流槽宽度设置为3mm，既可以保证通流效率，又能阻挡直径3mm以上的硬质颗粒进入罩内，槽口的边缘做了0.2mm的圆角钝化处理，避免长期流体冲刷下槽口出现气蚀缺口。下部网纹段的网格孔径为1mm，

　　厚度1.5mm，采用一体加工成型，没有拼接焊缝，避免长期接触流体后焊缝处出现腐蚀渗漏的问题。在实际选型适配时，需要注意这款整流罩适用于非强腐蚀的水、油类流体介质工况，如果是强酸强碱类介质，需要更换对应耐蚀材质的同结构整流罩，安装时要保证整流罩的通流槽方向与管道流体方向呈一定夹角，不要让通流槽正对流体来向，这样才能最大化发挥整流打散涡团的作用。另外这款整流罩的上部端盖预留了小尺寸的通气孔，避免罩内形成封闭气腔导致介质无法充满罩体，造成传感单元检测失准，通气孔的直径设置为0.8mm，既可以平衡罩内外压力，又不会让大颗粒杂质从通气孔进入罩内。从结构强度角度，整体壁厚设置为2mm，在常规1.6MPa的工业管道压力下，罩体的形变率小于0.1%，不会因为压力作用出现形变挤压内部探头的情况，端盖与罩体主体采用一体车削加工，连接强度远高于焊接结构，能够承受流体的长期水锤冲击，不会出现端盖脱落的问题。
