金属冲压级进模工装结构三维设计

　　这套级进模结构主要面向薄板五金件的连续冲压加工场景，适配常规开式机械压力机的安装接口，可完成多工位连续冲裁、成型工序，在消费电子五金配件、小型家电结构件、汽车精密冲压件的批量生产场景中应用广泛，相比单工序模能够大幅减少工序间工件转运、定位的辅助时间，降低人工装夹带来的定位误差，稳定保障批量冲压件的尺寸一致性。

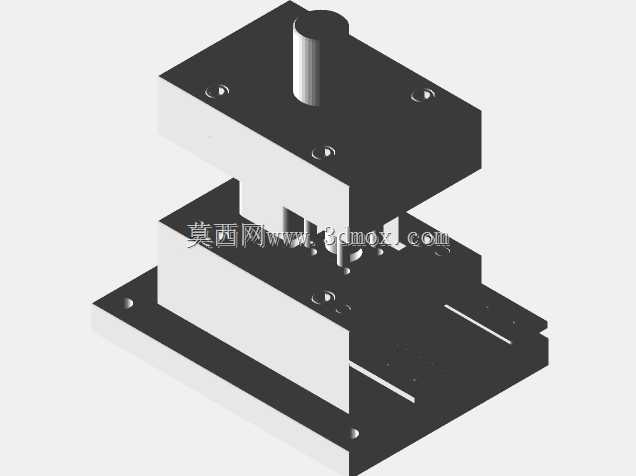

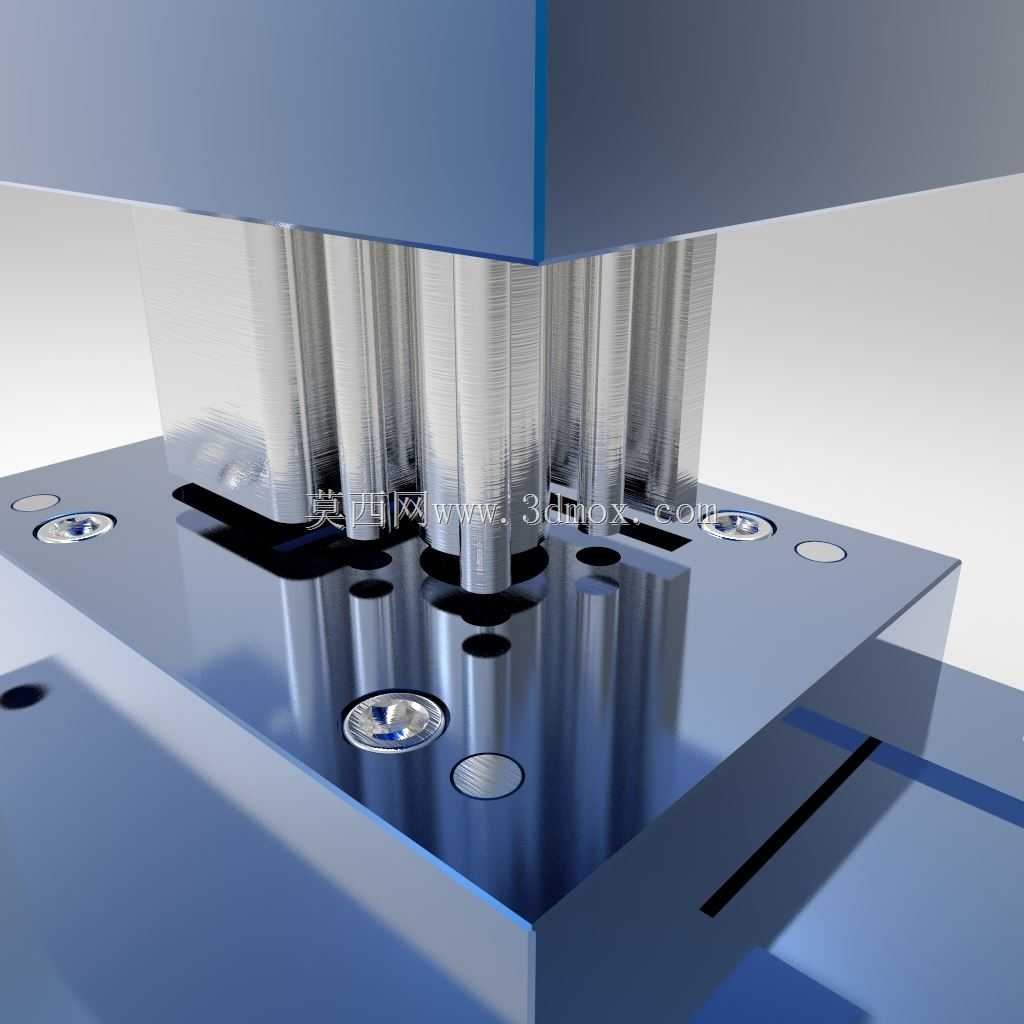

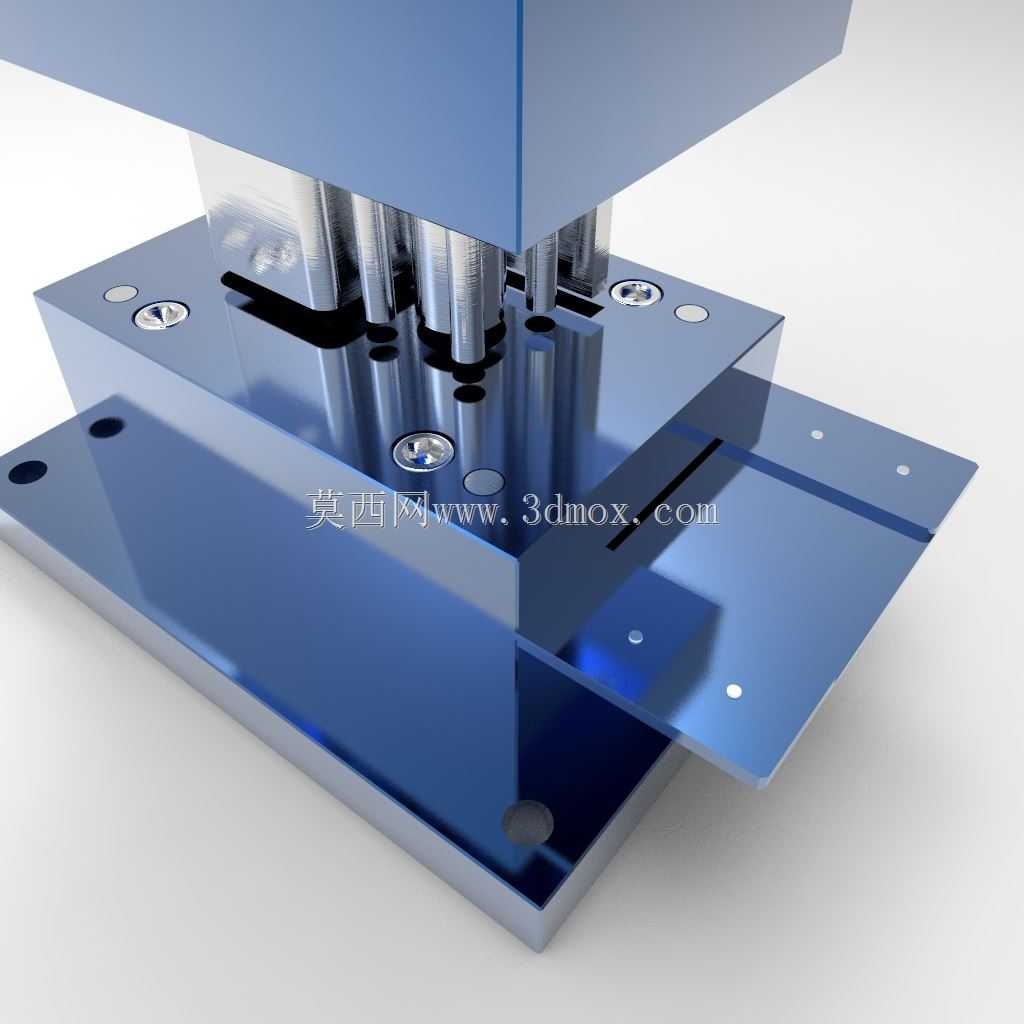

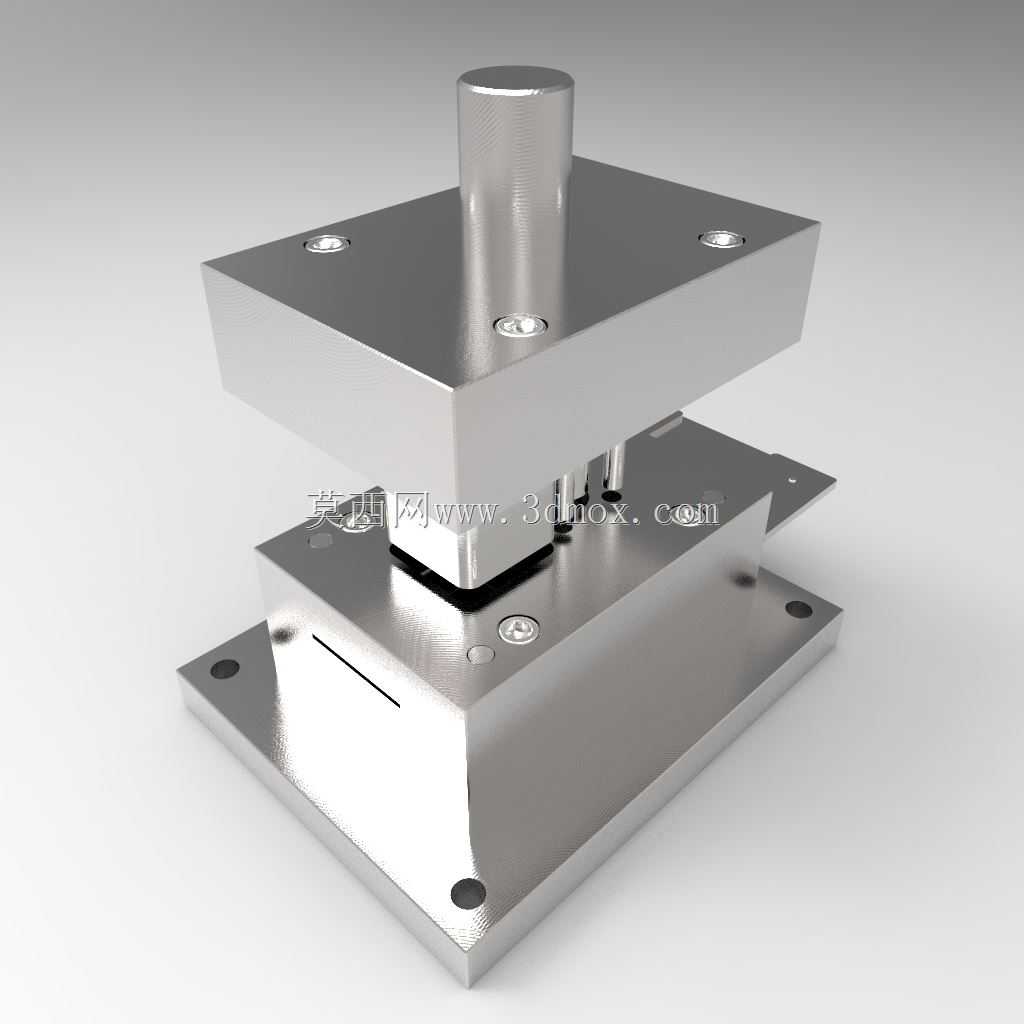

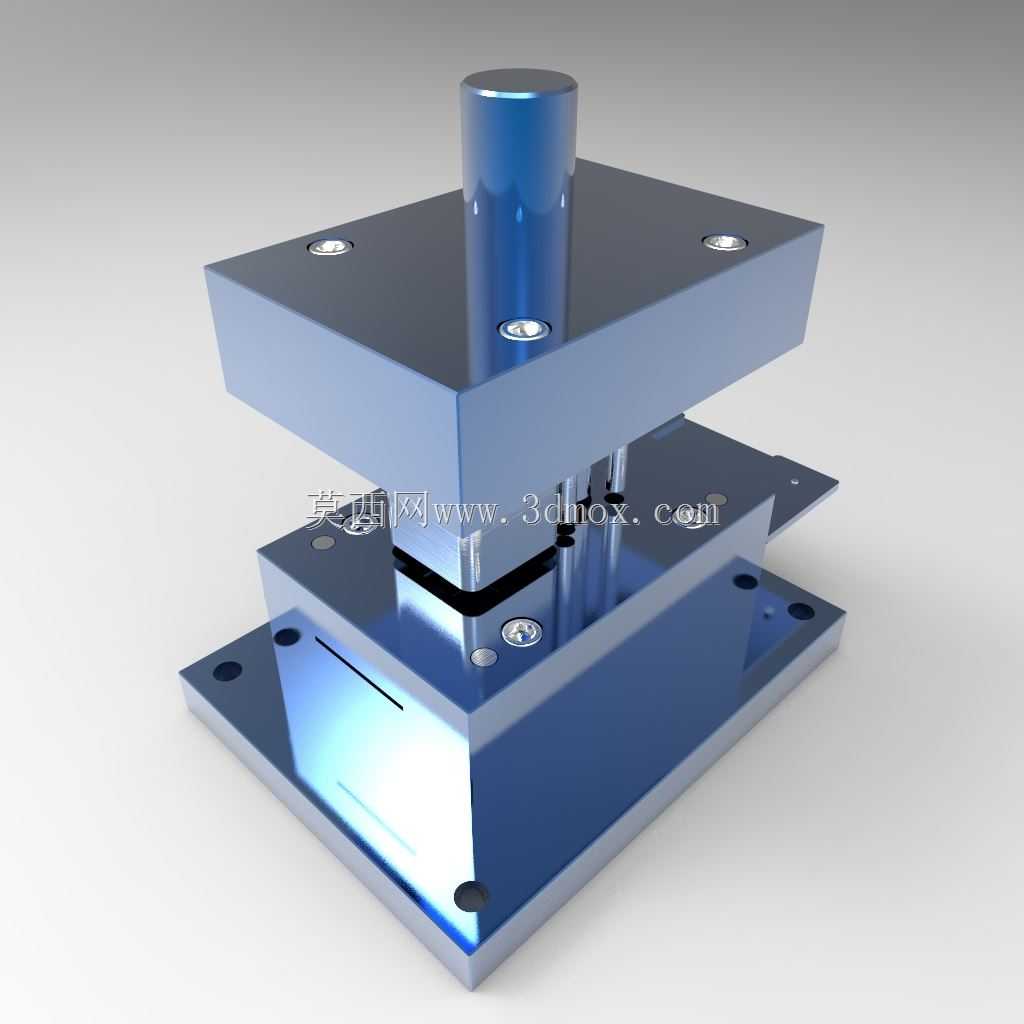

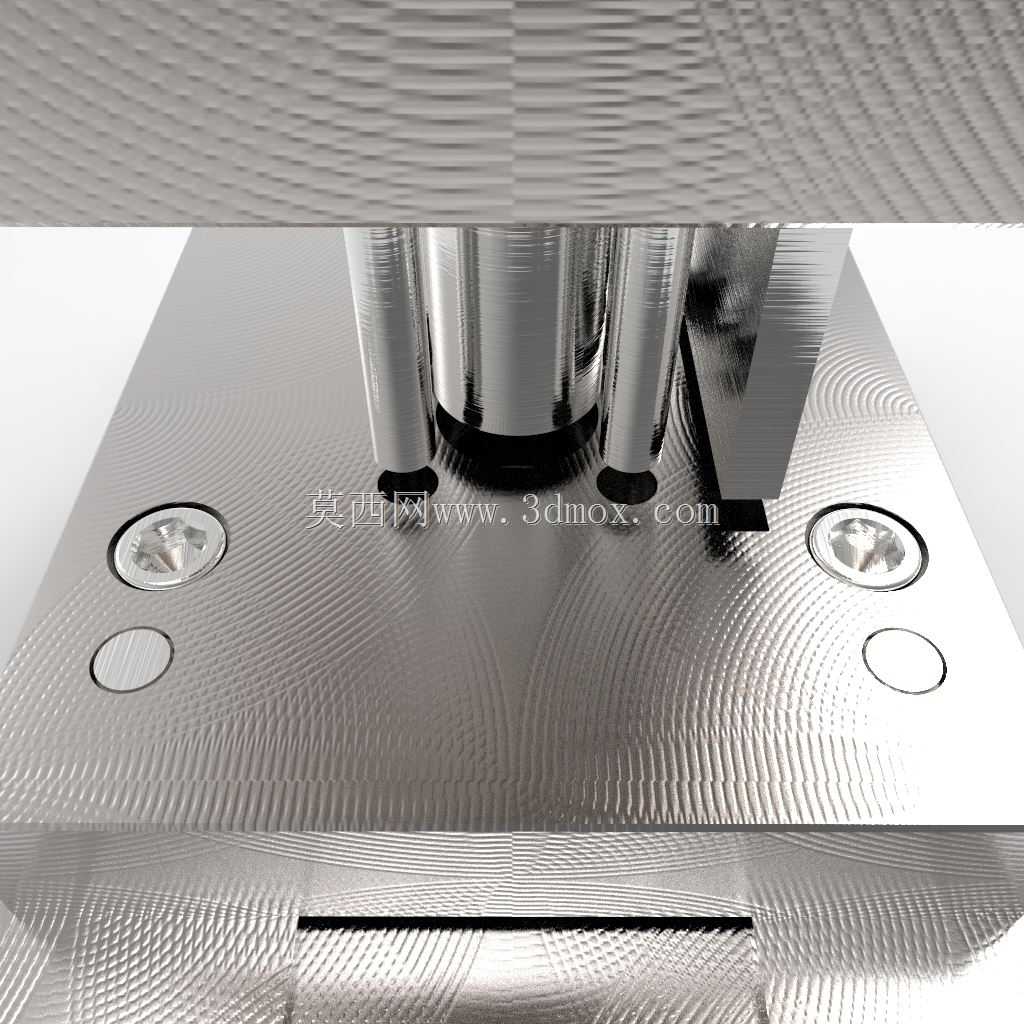

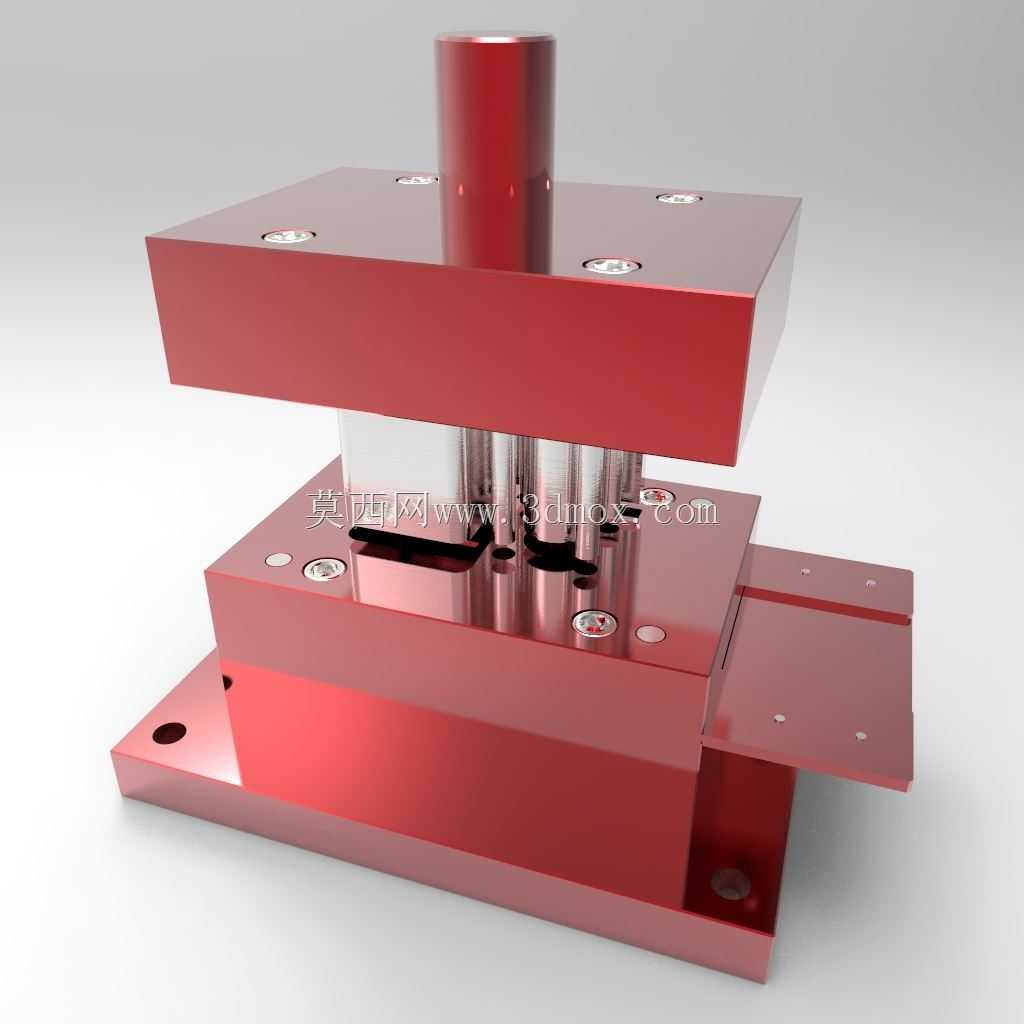

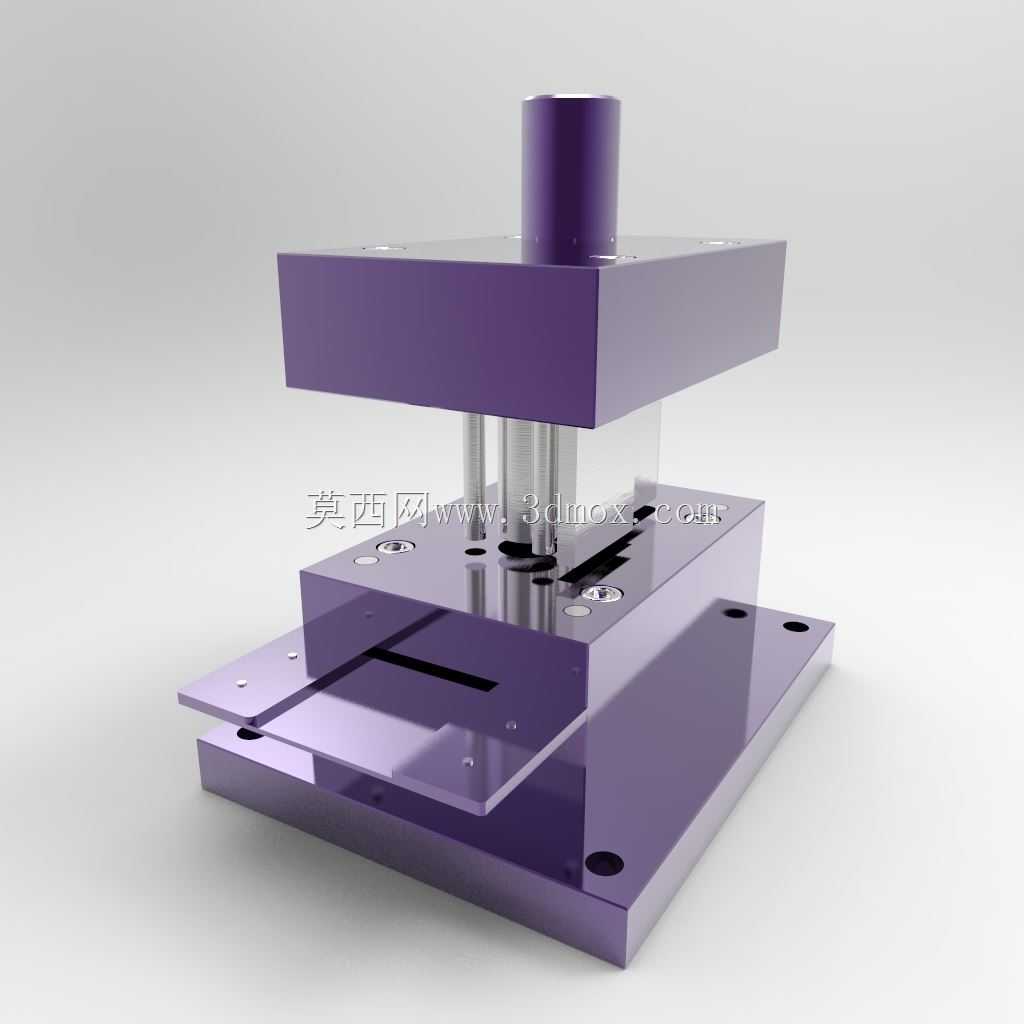

　　从结构功能来看，整套模架采用标准后侧导柱导向结构，上下模座通过对称布置的导柱导套实现合模过程的精准导向，导柱与导套的配合间隙控制在微米级，能够抵消压力机滑块运动过程的微小偏载，避免凸凹模出现啃模损伤。上模部分设置模柄结构，可直接与压力机滑块的模柄安装孔配合锁紧，无需额外加装模柄夹板，适配多数中小型开式压力机的滑块装模尺寸。凸模采用快换式固定结构，通过螺钉与上模垫板、凸模固定板锁紧，单工位凸模磨损后可单独拆卸更换，无需拆解整套上模组件，能够大幅减少产线换模维修的停机时间。下模部分设置凹模板、卸料板结构，卸料板采用弹性卸料设计，内置矩形弹簧提供卸料力，冲压完成后可及时将箍在凸模上的板料卸下，避免带料问题影响后续送料步距。凹模刃口采用镶拼式设计，易磨损的刃口部位单独制作镶块，通过螺钉与销钉固定在下模座上，刃口磨损后仅需更换对应镶块即可，降低模具长期使用的维护成本。

　　设计过程中优先考虑了模架的刚性平衡，上下模座均采用45号钢调质处理，厚度根据冲压总压力核算选取，确保在公称压力行程内模座不会出现挠曲变形，保障各工位凸凹模的配合间隙均匀。导柱导套的布置位置避开了冲压工序的作业区域，同时预留了自动送料机的安装空间，可适配辊式送料、夹式送料等多种自动送料装置，满足自动化连续冲压的生产需求。各工位的步距定位采用侧刃与导正销组合的定位方式，首工位通过侧刃冲出带料的定位缺口，后续工位通过导正销插入带料上的预冲孔实现精定位，定位精度可控制在0.02mm以内，能够满足精密冲压件的尺寸公差要求。

　　从安装边界来看，整套模具的闭合高度、模座外形尺寸均适配常用16吨-63吨开式可倾压力机的装模参数，下模座设置的U型安装槽可匹配压力机工作台的T型槽间距，无需额外加工转接板即可完成安装固定。模具的漏料孔位置与下模座的排料通道对齐，冲压产生的废料可直接通过漏料孔落入压力机下方的废料收集槽，无需额外设置废料抽吸装置。上下模的合模行程预留了足够的安全距离，开模状态下卸料板与凹模面的间隙可满足带料顺畅送进的空间要求，同时避免开模距离过大导致导柱脱离导套，破坏导向精度。

　　在实际生产适配中，这套结构可根据具体冲压件的工艺需求调整工位排布，在现有模架基础上增加冲孔、弯曲、拉伸等工位模块，无需重新制作整套模架，能够缩短新模具的开发周期，降低模具制造成本。模架上预留的起重螺纹孔可方便模具的吊装转运，合模状态下设置的安全锁板孔可在模具存储、运输过程中锁紧上下模，避免导柱受碰撞变形。所有模板的连接螺钉、销钉均采用标准件规格，维修更换时可直接采购标准配件，无需定制加工，进一步降低了模具的全生命周期使用成本。
